SD2.0 Specification之状态关系

最新推荐文章于 2024-09-29 19:43:52 发布
最新推荐文章于 2024-09-29 19:43:52 发布
阅读量158 收藏 2
点赞数 8
分类专栏： 存储 SD 文章标签： SD 存储 SD协议 嵌入式
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_31747233/article/details/142586274
版权
存储 同时被 2 个专栏收录
20 篇文章 7 订阅
订阅专栏
SD
10 篇文章 0 订阅
订阅专栏

文章目录

本文章主要讲解关于SD2.0内部状态关系的内容，基础概念和其它内容请参考以下文章。
SD2.0 Specification简述

上电识别过程状态转换

卡识别模式下状态关系图

卡初始化与识别流程状态图
上图展示了上电初始化识别过程中每条命令执行后卡所对应的状态

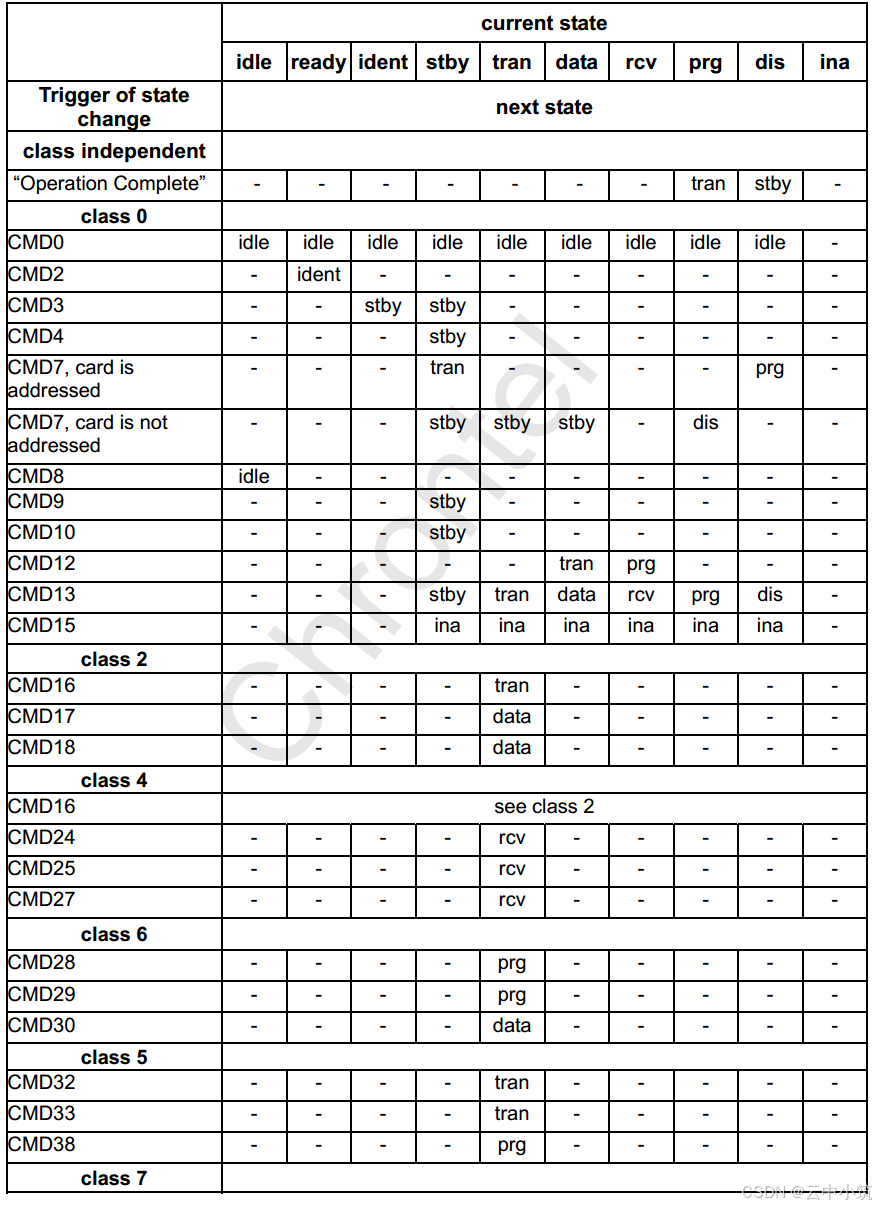

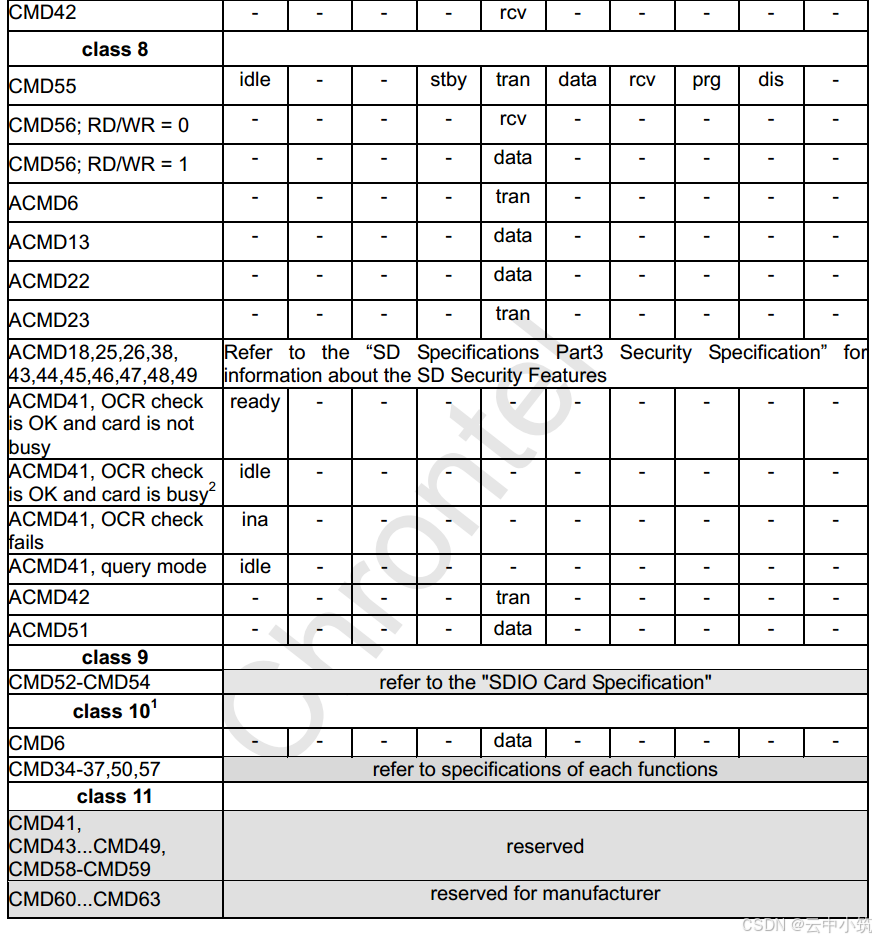

传输模式下状态关系

数据传输模式下状态关系图

数据传输模式下的状态关系图
上图展示数据传输模式下各个命令和状态的关系。

待续
