CC2530之按键与LED

在本次学习中，主要是通过板载按键来控制LED的亮灭。

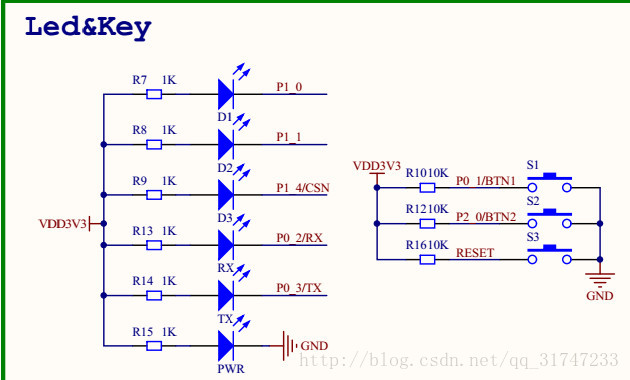

首先，先来查看与LED及按键相关的电路图。
由图可知，当CC2530端口1的0号引脚输出低电平时，LED1将被点亮。当按键S1按下时，端口0的1号引脚将为低电平，抬起时为高电平。
这里写图片描述

接下来，先查看与LED（P1_0）配置相关的寄存器。

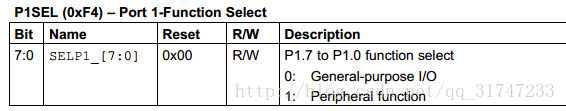

1. 端口1功能选择寄存器。这是一个8位的寄存器，对应端口1的8个引脚，将相应位设为0，表示将相应引脚设置为普通的I/O口，若设置为1，则将相关引脚设为外设I/O，默认值都为0。
这里写图片描述

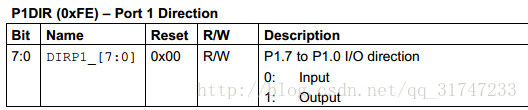

2. 端口1方向选择寄存器。这是一个8位的寄存器，对应端口1的8个引脚，将相应位设为0，表示将相应引脚设置为输入引脚，若设置为1，则将相关引脚设为输出引脚，默认值都为0。

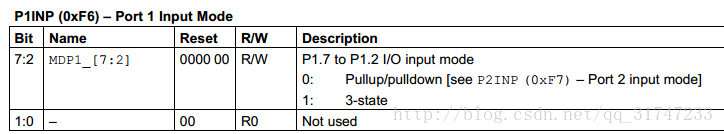

3. 端口1输入模式寄存器。这是一个8位的寄存器，对应端口1的8个引脚，将相应位设为0，表示将相应引脚设置为上拉/下拉模式，若设置为1，则将相关引脚设为三态模式，其中P1_0和P1_1没有上拉/下拉功能，可以不用配置，默认值都为0。
这里写图片描述

再来看看与按键S1（P0_1）配置相关的寄存器。
1. 端口1功能选择寄存器。这是一个8位的寄存器，对应端口1的8个引脚，将相应位设为0，表示将相应引脚设置为普通的I/O口，若设置为1，则将相关引脚设为外设I/O，默认值都为0。
这里写图片描述
2. 端口1方向选择寄存器。这是一个8位的寄存器，对应端口1的8个引脚，将相应位设为0，表示将相应引脚设置为输入引脚，若设置为1，则将相关引脚设为输出引脚，默认值都为0。

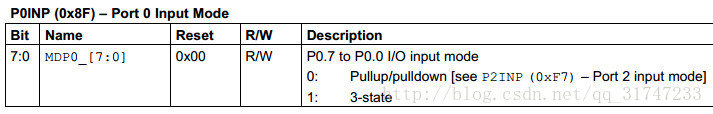

3. 端口1输入模式寄存器。这是一个8位的寄存器，对应端口1的8个引脚，将相应位设为0，表示将相应引脚设置为上拉/下拉模式，若设置为1，则将相关引脚设为三态模式，其中P1_0和P1_1没有上拉/下拉功能，可以不用配置，默认值都为0。
这里写图片描述

/*
本实验效果，每按一次按键，LED效果翻转一次
*/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int uint;

#define LED1 P1_0
#define KEY1 P0_1

void delay_ms(uint ms)
{
  uint i,j;
  for(i=0;i<ms;i++)
    for(j=0;j<555;j++);
}

void LEDInit(void)
{
  P1SEL &= ~0x01;  //设置P1_0为普通IO
  P1DIR |= 0X01;  //设置P1_0为输出模式
}

void KEYInit(void)
{
    P0SEL &= ~0x02; //设置P0_1为普通IO
    P0DIR &= ~0x02; //设置P0_1为输入模式
    P0INP &= ~0x02; //设置P0_1为上拉模式
}

/*扫描按键是否按下*/
uchar KEYScan(void)
{
    if(KEY1 == 0)
    {
        delay_ms(10);
        if(KEY1 == 0)
        {
            while(!KEY1);
            return 1;
        }
    }
    return 0;
}

void main(void)
{
    LEDInit();
    KEYInit();
    while(1)
    {
        if(KEYScan())
            LED1 = ~LED1;
    }
}
