VRRP的产生

如图1所示，局域网中只有一个路由器RTA，所有PC使用RTA做为网关，此时如果RTA故障，所有PC将不能和外网通信。

图1 单网关场景

通过部署多网关的方式实现网关的备份，但多网关可能会出现一些问题：网关间IP地址冲突；主机会频繁切换网络出口。

图2 多网关场景

VRRP的出现很好的解决了这个问题，它在不改变组网的情况下，将多台路由设备组成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现默认网关的备份。

图3 VRRP多网关场景逻辑图

VRRP基本概念

如图4所示，HostA双归到RouterA和RouterB。在RouterA和RouterB上配置VRRP备份组，对外体现为一台虚拟路由器，实现冗余备份。

图4 VRRP备份组示意图

在图4所示的网络中部署VRRP协议，下面结合该图介绍VRRP协议的基本概念：

VRRP路由器（VRRP Router）：运行VRRP协议的设备，如RouterA和RouterB。
虚拟路由器（Virtual Router）：又称VRRP备份组，由一个Master设备和多个Backup设备组成，被当作一个共享局域网内主机的缺省网关。如RouterA和RouterB共同组成了一个虚拟路由器。
Master路由器（Virtual Router Master）：承担转发报文任务的VRRP设备，如RouterA。
Backup路由器（Virtual Router Backup）：一组没有承担转发任务的VRRP设备，当Master设备出现故障时，它们将通过竞选成为新的Master设备，如RouterB。
vrid：虚拟路由器的标识，如图中RouterA和RouterB组成的虚拟路由器的vrid为1，需手工指定，范围1-255。
虚拟IP地址(Virtual IP Address)：虚拟路由器的IP地址，一个虚拟路由器可以有一个或多个IP地址，由用户配置。如RouterA和RouterB组成的虚拟路由器的虚拟IP地址为10.1.1.254/24。
IP地址拥有者（IP Address Owner）：如果一个VRRP设备将真实的接口IP地址配置为虚拟路由器IP地址，则该设备被称为IP地址拥有者。如果IP地址拥有者是可用的，则它将一直成为Master。
虚拟MAC地址（Virtual MAC Address）：虚拟路由器根据vrid生成的MAC地址。一个虚拟路由器拥有一个虚拟MAC地址，格式为：00-00-5E-00-01-{vrid}。当虚拟路由器回应ARP请求时，使用虚拟MAC地址，而不是接口的真实MAC地址。如RouterA和RouterB组成的虚拟路由器的vrid为1，因此这个VRRP备份组的MAC地址为00-00-5E-00-01-01。

VRRP协议报文

VRRP协议只有一种报文类型－VRRP通告（ADVERTISEMENT），只有Master才能发送VRRP通告。VRRP协议报文封装在IP报文中，在IP报文头中，源地址为发送报文接口的主IP地址（不是虚拟IP地址），目的地址是224.0.0.18，TTL是255，协议号是112。

目前，VRRP协议包括两个版本：VRRPv2和VRRPv3。VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和IPv6两种网络。

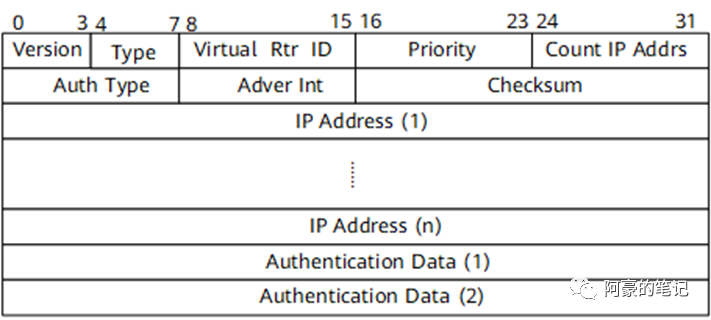

VRRPv2的报文结构分别如图5所示。

图5 VRRPv2报文结构

各字段的含义如表1所示：

表1 VRRP报文字段含义

报文字段	含义
Version	VRRP协议版本号，取值为2。
Type	VRRP通告报文的类型，取值为1，表示Advertisement。
Virtual Rtr ID （VRID）	虚拟路由器ID，取值范围是1～255。
Priority	Master设备在备份组中的优先级，取值范围是0～255。0表示设备停止参与VRRP备份组，用来使Backup设备尽快成为Master设备，而不必等到计时器超时；255则保留给IP地址拥有者。缺省值是100。
Count IP Addrs /Count IPvX Addr	备份组中虚拟IPv4地址的个数。
Auth Type	VRRP报文的认证类型。协议中指定了3种类型： 0：Non-authentication，表示无认证。 1：Simple authentication，表示明文认证方式。 2：IP Authentication Header（MD5 authentication），表示MD5认证方式。
Adver Int /Max Adver Int	VRRP通告报文的发送时间间隔，单位是秒，缺省值为1秒。
Checksum	16位校验和，用于检测VRRP报文中的数据破坏情况。
IP Address /IPvX Address(es)	VRRP备份组的虚拟IPv4地址，所包含的地址数定义在Count IP Addrs字段。
Authentication Data	VRRP报文的认证字。目前只有明文认证和MD5认证才用到该部分，对于其它认证方式，一律填0。
