跨设备链路聚合 M-LAG配置案例

组网需求

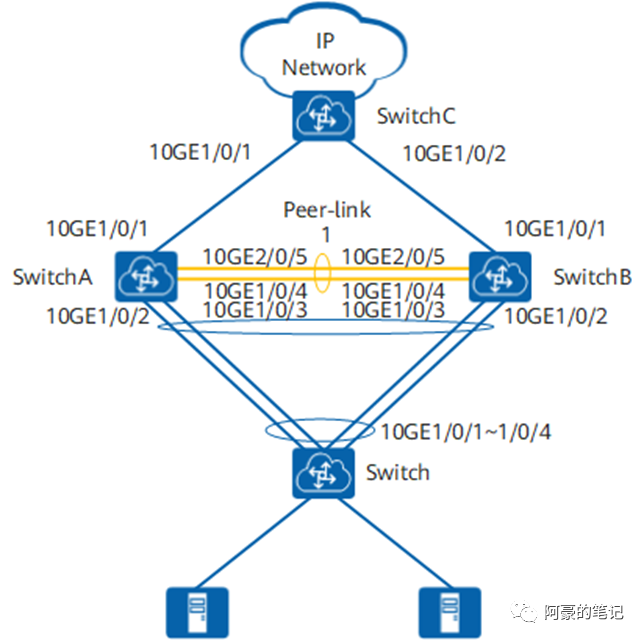

如下图所示，通过配置M-LAG双归接入IP网络可以满足以下要求：

• ​当一条接入链路发生故障时，流量可以快速切换到另一条链路，保证可靠性。

• 为了高效利用带宽，两条链路同时处于active状态，可实现使用负载分担的方式转发流量。

配置思路

采用如下的思路配置M-LAG双归接入IP网络：

1. 在Switch上配置上行接口绑定在一个Eth-Trunk中。

2. 分别在SwitchA和SwitchB上配置V-STP、DFS Group、peer-link和M-LAG接口。

3. 分别在SwitchA和SwitchB上配置VLANIF接口IP地址和MAC地址，作为接入设备的双活网关。

4. 分别在SwitchA、SwitchB和SwitchC上配置OSPF功能，保证三层互通。

5. 分别在SwitchA和SwitchB上配置Monitor Link关联上行接口和下行接口，避免因上行链路故障导致用户侧流量无法转发而丢弃。

操作步骤

1. 在Switch上配置上行接口绑定在一个Eth-Trunk中

# 配置Switch。

[~Switch] vlan batch 11

[*Switch] interface eth-trunk 20

[*Switch-Eth-Trunk20] mode lacp-static

[*Switch-Eth-Trunk20] port link-type trunk

[*Switch-Eth-Trunk20] port trunk allow-pass vlan 11

[*Switch-Eth-Trunk20] trunkport 10ge 1/0/1 to 1/0/4

[*Switch-Eth-Trunk20] quit

[*Switch] commit

2. 分别在SwitchA和SwitchB上配置V-STP、DFS Group、peer-link和M-LAG接口

# 配置SwitchA。

[~SwitchA] stp mode rstp

[~SwitchA] stp bridge-address 1-1-1

//缺省情况下，设备参与生成树计算的桥MAC是设备的MAC地址。在配置M-LAG主备设备桥MAC时，建议选取两台设备中MAC地址较小的作为参与生成树计算的桥MAC。

[*SwitchA] stp v-stp enable

//使能V-S
