1. 说明
  • 1.组件图又叫构件图(Component Diagram)
  • 2.展现了一组构件之间的组织和依赖
  • 3.构件图专注于系统的静态实现视图
  • 4.它与类图相关,通常把构件映射为一个或多个类、接口或协作

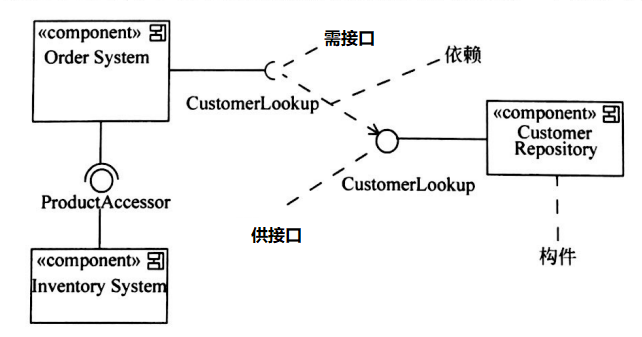

2. 图示

在这里插入图片描述

3. 特性
  • 1.末端有一个完整的圆周的接口符号代表组件提供接口
  • 2.末端只有半个圆的接口符号代表组件需求接口
  • 3.完整的一方是供给方,不完整的一方是需求方
  • 4.软件设计师第五版中的图供需接口标记是错的
