正激基础原理

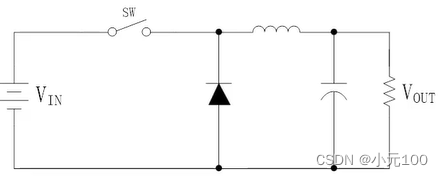

buck
在这里插入图片描述

  • 输出电压小于输入电压
  • 输出滤波器将开关节点的脉冲电压变味直流电压
    -当滤波器电感的电流工作在连续模式时,输出电压等于输入电压乘以开关管的占空比

V
输入和输出共地

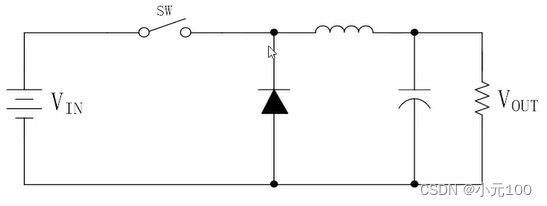

2.正激
在这里插入图片描述
在开关管与二极管之间增加一个变压器就变成了下面这个电路,由于

  • 在Buck变换器的基础上
    - 在开关节点加上隔离变压器
  • 在输出加入整流二极管
  • 将原边的开关管从上面移动到下面
    - 方便驱动

正激工作原理

正激激磁电感电流

  • 当输出电压恒定时,由于伏秒平衡,Vin Xton 固定值
  • 激磁电感的电流峰值保存恒定,不随输入电压的变化而变化
  • 变压器需要在每个开关周期内去磁,否则激磁电感电流会持续上升导致变压器饱和

正激变压器消磁

  • 正激变压器可以利用第三个绕组消磁
    - 当开关关断时,变压器的激磁电感电流通过去磁绕组消磁
    - 消磁绕组上的电压等于输入电压

正激变压器消磁方法

消磁绕组

优点

  • 简单
  • 开关管电压应力小
  • 能量回收

缺点

  • 硬开关
  • 最大占空比限制在50%
  • 增加变压器漏感

RC钳位

优点

  • 最大占空比可以大于50%
  • 变压器结果简单

缺点

  • 硬开关
  • 开关管电压应力较大
  • 激磁电感能量消耗在钳位电路

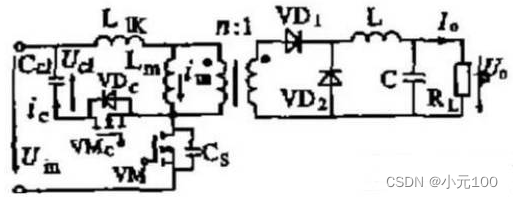

有源钳位
在这里插入图片描述
优点

  • 变压器磁化能量和漏感能量可重复利用
  • 可利用低压功率MOSFET和二极管
  • ZVT—PWM工作方式
  • 占空比可大于0.5
  • 变压器铁芯工作在一、三象限双向对称磁化,铁芯利用率高、铜损小

缺点

  • 多用一个钳位开关,增加了驱动电路设计难度和变换器成本。

还有一个无源钳位,在这里就不说了,需要讲的可以在下面留言

总结

  • 正激是由BUCK电路加上隔离变化而来
  • 正激工作原理和BUCK基本一样
  • 由于变压器的出现,变压器必须消磁
  • 各种不同的消磁方法各有优缺点
  • 也决定了电路所能支持的最大占空比

先写到这里,后面大家有需要或者有时间我再补充

各种开关电源电路(如Boost、Buck、Buck-Boost、Cuk和单端反)的占空比通常用来描述开关在每个周期内的导通时间与总周期的比例。它们的计算公式如下: 1. Boost电路占空比 (D): Boost电路中,输入电压通常低于输出电压。由于输入电压不直接驱动负载,所以没有明确的占空比概念。但是,如果要描述其控制策略,可以考虑控制器决定的高频脉冲宽度,占空比为 PWM信号的高电平时间除以周期。 2. Buck电路占空比 (D): Buck电路的占空比是指开关周期内ON时间(导通)与整个周期时间的比例。对于连续工作的Buck电路,占空比范围通常为0到1,表达为 \( D = \frac{V_{out}}{V_{in}} \),其中\( V_{out} \)是输出电压,\( V_{in} \)是输入电压。 3. Buck-Boost电路占空比 (D): 这种电路可以在升压或降压模式下工作。占空比定义与Buck类似,但因为可以双向转换能量,它的范围可能超过0和1。表达式为 \( D = \frac{V_{out}}{V_{in}} \),这里同样取决于实际的工作状态。 4. Cuk电路占空比 (D): Cuk电路的占空比与Buck-Boost类似,也是开关周期内的导通时间与周期的比例。不过,Cuk电路有两个独立的开关,所以计算会更复杂些。占空比影响两个部分的转换,具体表达式取决于电路的具体设计。 5. 单端反电路占空比 (D): 反电路中,占空比通常用于描述主开关S1的导通时间。表达式为 \( D = \frac{(V_{in} - V_{out})}{V_{in}} \),这里V_in是输入电压,V_out是输出电压。单端反电路可能还涉及同步整流器(SR),此时SR的占空比与S1的占空比有关。 每个电路的占空比计算可能会有所不同,特别是在存在多个开关元件或特殊情况下的电路。实际应用中,这些值通常由电路控制算法来确定。如果你需要具体的计算公式,可能需要提供电路的详细状态和条件。
