学习前置知识第十六天

今天要做什么？

1: 段间直接跳转指令

2: 调试前面写的程序

1：

1.1：汇编语言程序默认是从文件开始 一行一行往下执行的，处理器是停不下来的，如果指令执行中发现没有指令，是会报错的，如果是在调试器里面，我们会控制指令的执行。

在处理器加电执行或者复位后，会指向ROM BIOS中的指令，执行完ROM BIOS的最后一条指令，读到内存的物理地址7c00处。

逻辑地址可以表示成 0x0000:0x7c00

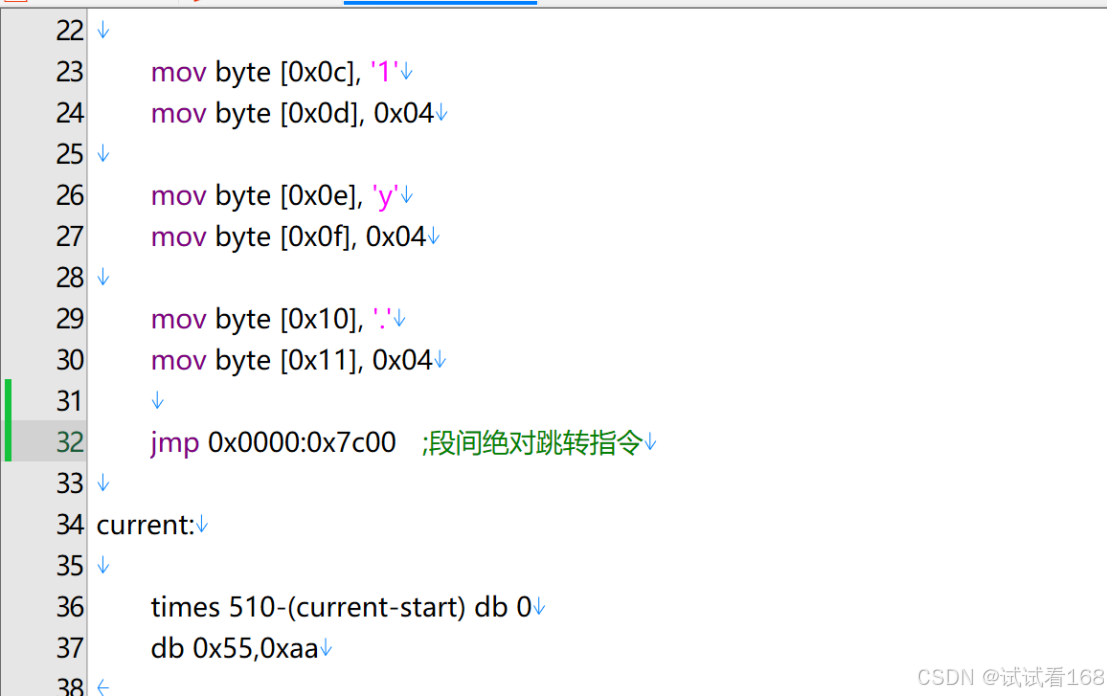

Jmp 0x0000: 0x7c00 这样就形成了跳转指令

如此执行，将是无限循环

这这个图片中，段间的意思是这条指令将跳到另外一个段里面执行，这条语句给出了段地址和偏移地址。

0x0000:0x7c00

用段地址去修改代码段寄存器CS，用偏移地址取修改指令指针寄存器IP

这条指令将修改 代码段寄存器CS和指令指针寄存器IP

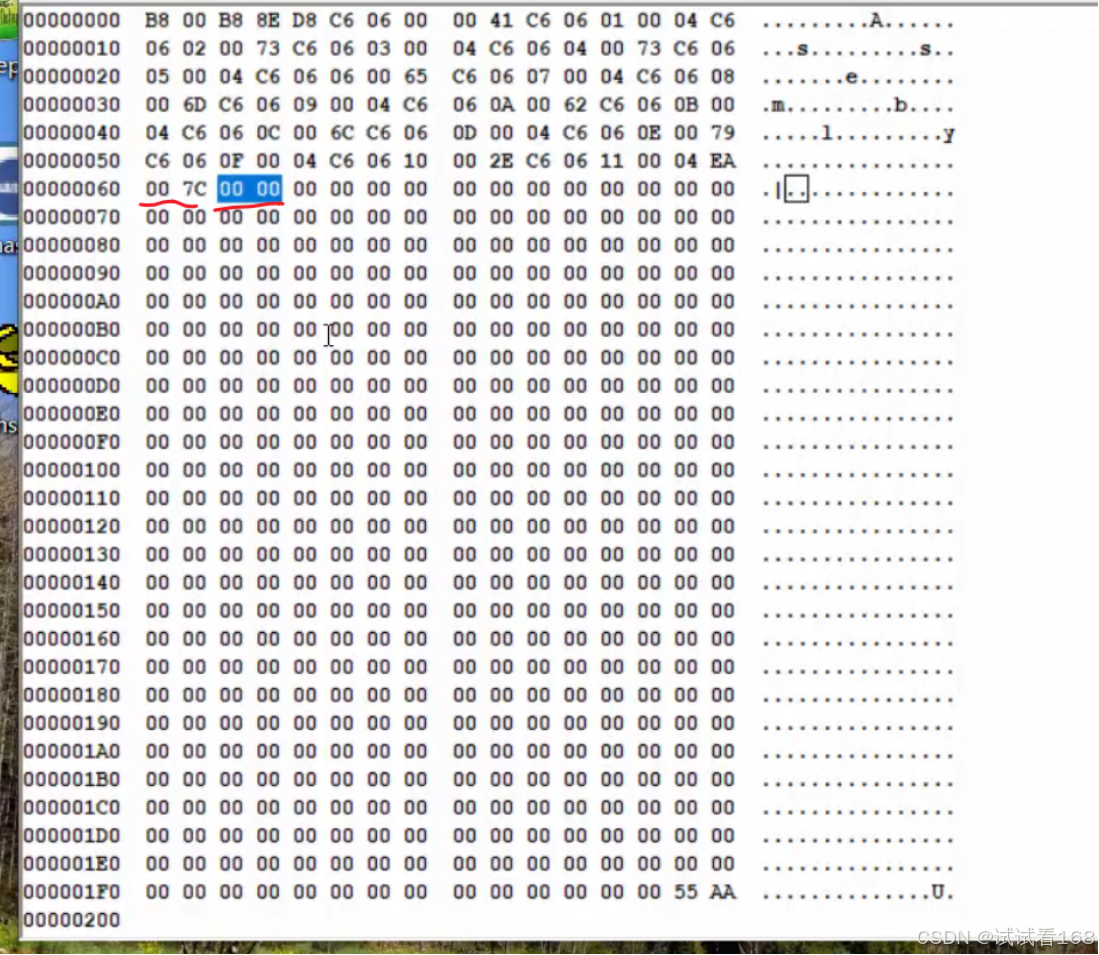

1.2：查看编译后的这条执行 详细分析一下

这条指令 偏移指令在前，代码段寄存器在后，和我们在编写的时候是不一样，反过来的,顺序和书写顺序。

00 00:7c 00

2：调试这段程序

Bochs

输入 sreg 会显示很多段寄存器的内容

输入 r 显示所有的通用寄存器

单步执行指令：输入框 输入S （step）单步

断点指令：b  所谓断点 这是一个内存地址，当处理器执行到这个地址时，指令停止

 例如输入：b 0x7c00 ，到0x7c00 时，指令停止

输入C 时，不间断执行指令，如果我们设置了断点，他就会在断点处停下来

一个u命令 返回一条后面的机器指令 汇编原指令

u/16 连续的返汇编16条指令

要查看内存可以使用调试命名

xp

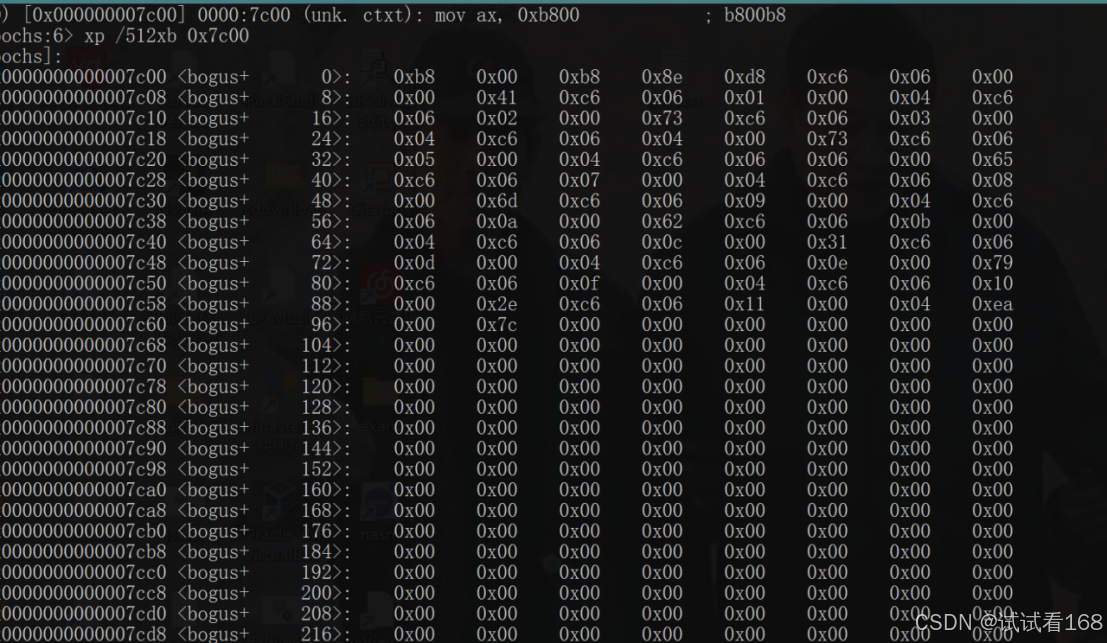

xp /512xb 0x7c00（从物理地址7c00处显示 512个字节）

xp /要查看的字节（512） 要查看的方式x（以十六进制显示）b（byte以字节为单位显示）

要查看的地址 0x7c00，最好先将调试地址设置到0x7c00处

输入

b 0x7c00

然后c 执行

在执行 xp /512xb 0x7c00

此时执行S 单步执行

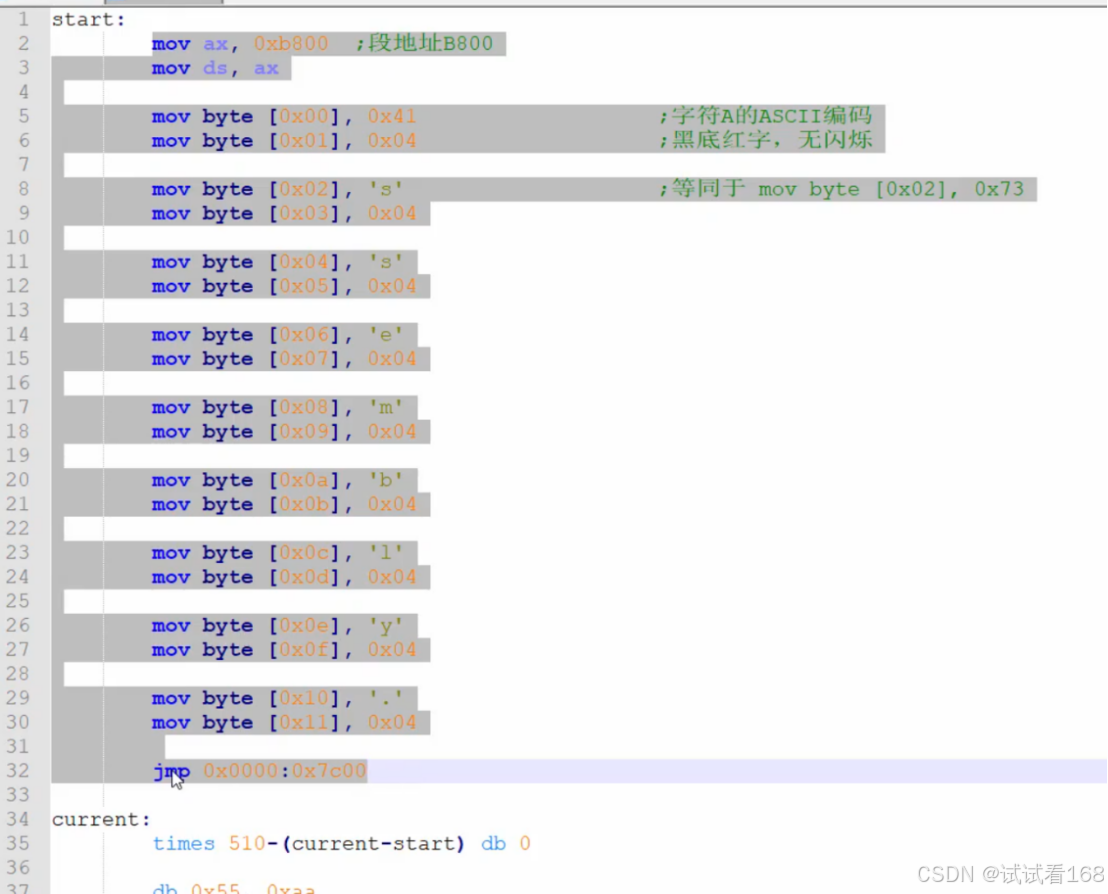

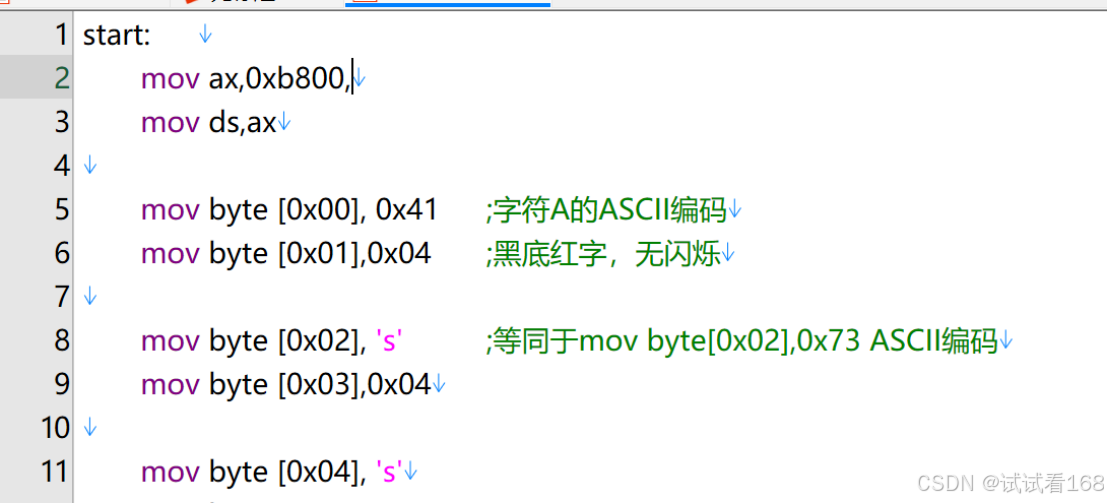

我们上面练习的代码

此时的执行和我们上面的书写是有一些不一样的

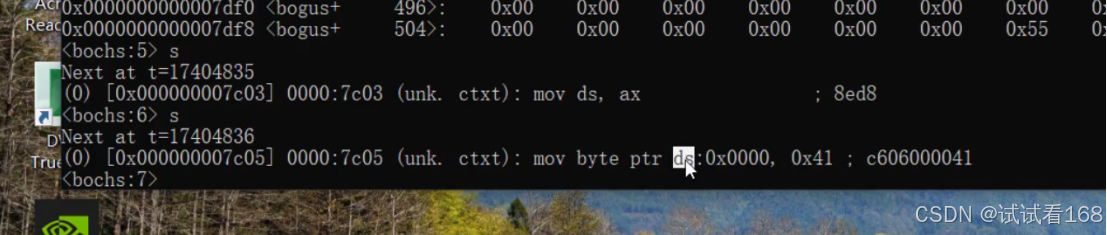

mov byte ptr ds:0x0000,0x41

0x41 传送到 代码段寄存器ds:0x0000

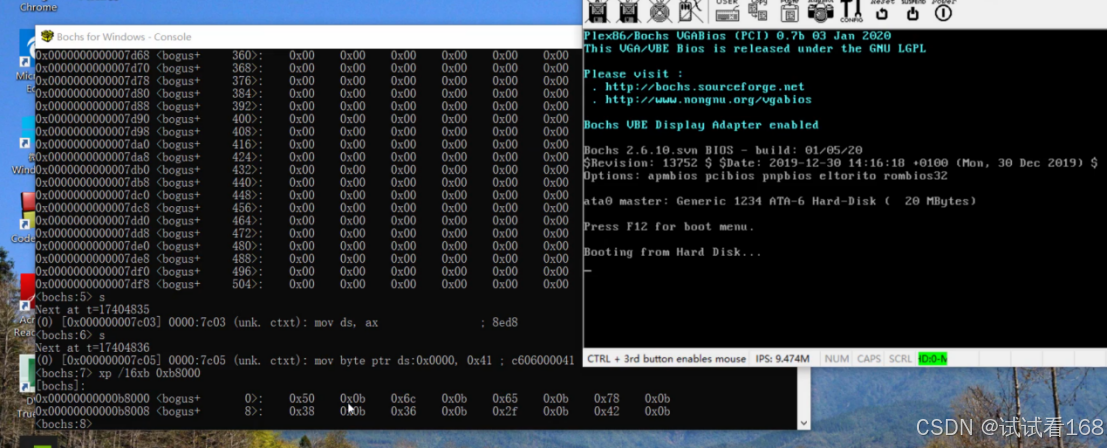

xp /16xb 0xb8000

查看显存处的地址内容

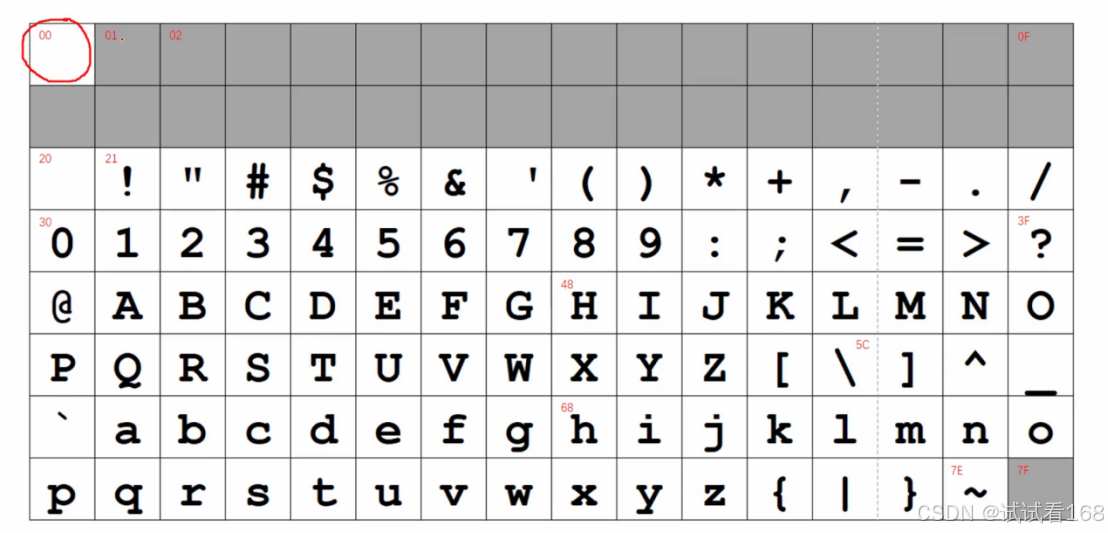

0x50 是P

0x0b 是 黑底青字

0x6c 是 l

0x0b 是 同上

0x65 是 e

s命令有一个小问题，用s命令来执行写入显存的步骤时，写入的内容不能够在屏幕上看出来

为此需要一个新的命令：

next命令 简写成n也是可以的，执行完成的命令会直接显示到屏幕上

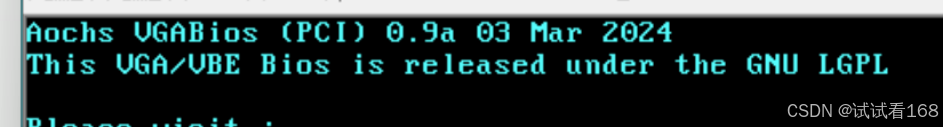

修改 屏幕上的文字成功

调试完成后

模拟器会出现报错

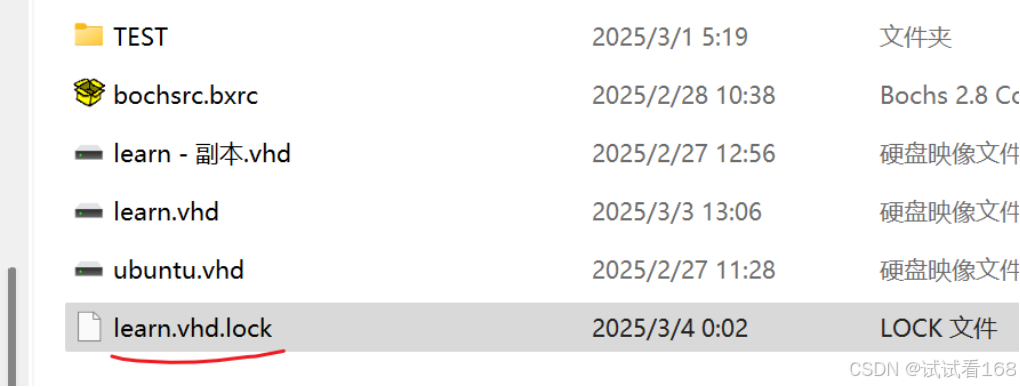

多出了这一个文件 lock 说明文件已经被锁定

删除这个文件重新开始 最好

help 显示所有调试命令

help p显示单个命令的用法例如 p命令

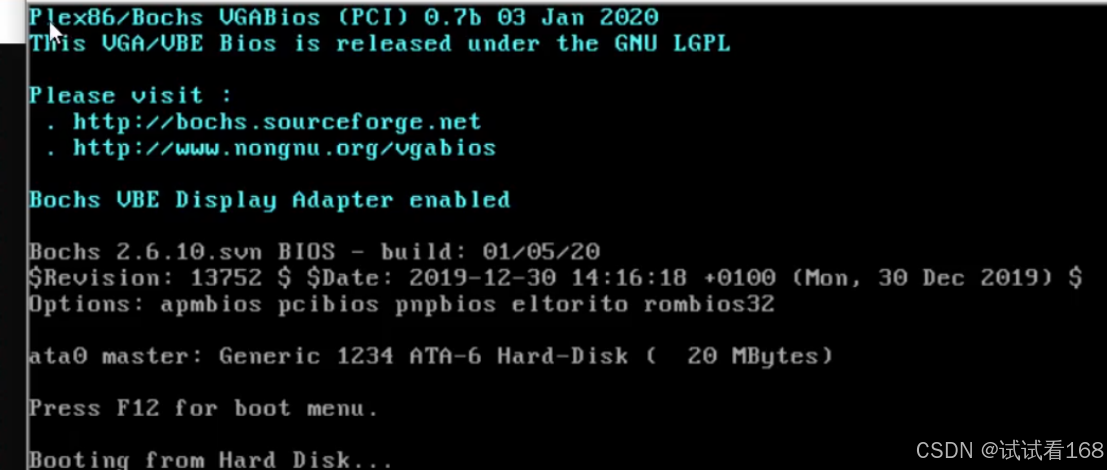

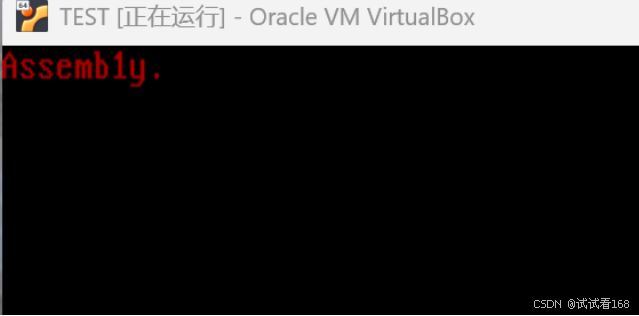

将显存汇编代码写入后，更换virtual box 储存介质，将写入更改显存内容的vhd软盘导入，最好重启电脑后重新操作一遍，用管理员身份启动，最后操作成功。启动成功后，成功显示文件。

这是自测试以来第三次用软盘启动，不过这次是完全理解后手写并打印的了。
