Android 自定义相机开发（三) —— EGL介绍

胡说八道

如果要使用OpenGl来自定义相机，这个还是要了解下的。可能大多数开发者使用过OpengGL但是不知道EGL是什么？EGL的作用是什么？这其实一点都不奇怪，因为Android中的GlSurfaceView已经将EGL环境都给配置好了，你一直在使用，只是不知道他的存在罢了。很多人可能在使用OpenGl ES渲染数据的时候都带着一个疑问，渲染的数据到底到哪里去了？没看到画布，Android中的自定义view不都是有画布的吗？这篇文章就是为了解决这一系列问题而服务的。当然，如果你对自定义相机，音视频编码开发感兴趣，可以了解下我的Chat点这里

正儿八经

通过本文你可以了解到如下内容：1. 什么是EGL?. 2. EGL和OpenGl ES的关系 3. 使用EGL绘图的基本步骤。4. GlSurfaceView源码中分析EGL 5. 总结

1. 了解下什么是EGL?

EGL是什么？EGL是渲染API(如OpenGL, OpenGL ES, OpenVG)和本地窗口系统之间的接口。它处理图形上下文管理，表面/缓冲区创建，绑定和渲染同步，并使用其他Khronos API实现高性能，加速，混合模式2D和3D渲染OpenGL / OpenGL ES渲染客户端API OpenVG渲染客户端API原生平台窗口系统。这个稍微了解下就OK，你只要知道他是一个用来给OpenGl ES提供绘制界面的接口就可以了。

EGL的作用：
1. 与设备的原生窗口系统通信。
2. 查询绘图表面的可用类型和配置。
3. 创建绘图表面。
4. 在OpenGL ES 和其他图形渲染API之间同步渲染。
5. 管理纹理贴图等渲染资源。

这里关于EGL的介绍就讲这么多，如果你有兴趣的话你可以继续到这里去see yi seeUnderstanding Android EGL

2. EGL和OpenGl ES的关系

从上面的讲解我们基本上可以知道，EGL是为OpenGl提供绘制表面的。对的，这就是OpenGl ES数据渲染画布所在了。想必到这里大家也清楚了渲染数据去处的问题了。EGL还有什么用呢？EGL可以理解为OpenGl ES ES和设备之间的桥梁。对，完全可以这么理解。

3. EGL绘图的基本步骤

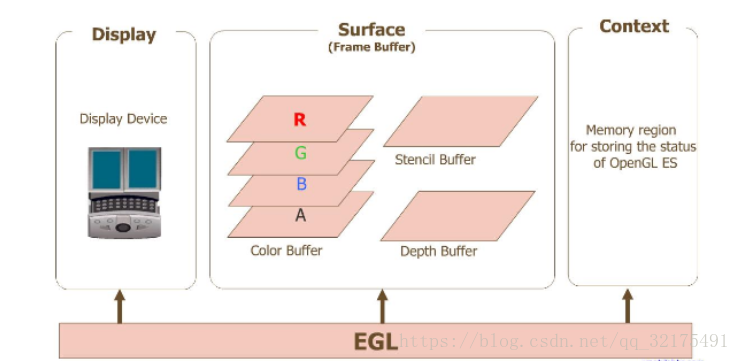

先上图，再说话。
简单讲解下各部分的作用：
1. Display(EGLDisplay) 是对实际显示设备的抽象。
2. Surface（EGLSurface）是对用来存储图像的内存区FrameBuffer 的抽象,包括Color Buffer,Stencil Buffer,Depth Buffer。
3. Context (EGLContext) 存储 OpenGL ES绘图的一些状态信息。

EGL的基本使用步骤：
1. 首先我们需要知道绘制内容的目标在哪里，EGLDisplayer是一个封装系统屏幕的数据类型，通常通过eglGetDisplay方法来返回EGLDisplay作为OpenGl ES的渲染目标，eglGetDisplay()

 if ( (mEGLDisplay = EGL14.eglGetDisplay(EGL14.EGL_DEFAULT_DISPLAY)) == EGL14.EGL_NO_DISPLAY) {
                throw new RuntimeException("unable to get EGL14 display");
            }

1. 初始化显示设备，第一参数代表Major版本，第二个代表Minor版本。如果不关心版本号，传0或者null就可以了。初始化与 EGLDisplay 之间的连接：eglInitialize()

            if (!EGL14.eglInitialize(mEGLDisplay, 0, 0)) {
                throw new RuntimeException("unable to initialize EGL14");
            }

1. 下面我们进行配置选项，使用eglChooseConfig()方法，Android平台的配置代码如下：

int[] attribList = {
                    EGL14.EGL_RED_SIZE, 8,
                    EGL14.EGL_GREEN_SIZE, 8,
                    EGL14.EGL_BLUE_SIZE, 8,
                    EGL14.EGL_ALPHA_SIZE,
