KEIL编译以后查看FLASH和RAM占用单片机资源大小

已于 2022-07-14 14:49:38 修改
阅读量2.5k 收藏 14
点赞数 1
分类专栏： MCU相关专栏 文章标签： 单片机 嵌入式硬件
于 2022-07-13 10:11:50 首次发布
原文链接：https://blog.csdn.net/liangcsdn111/article/details/115399286
版权

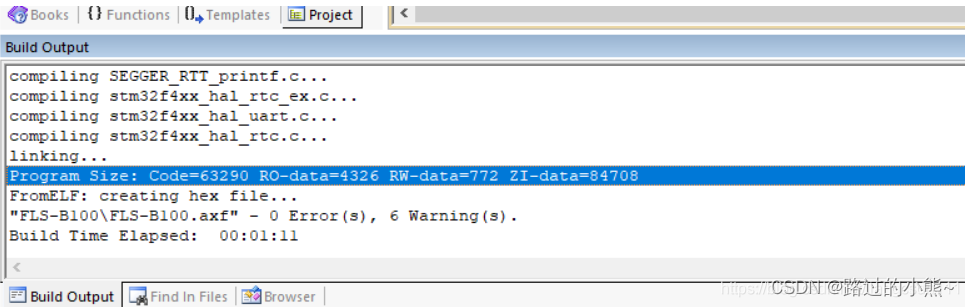

在这里插入图片描述
程序输出包括四种类型：

  • Code ：程序代码
  • RO-data : Read Only Data 表示只读常量，比如const 类型
  • RW-data ：Read Write Data 初始化了的可以读写的变量
  • ZI-data ：Zero Initialize Data 未被初始化的可以读写的变量，如未初值的全局变量数组，uint8_t uart_buff[100]

FLASH 占用大小为：Code + RO Data + RW Data
RAM占用大小为： RW Data + ZI Data

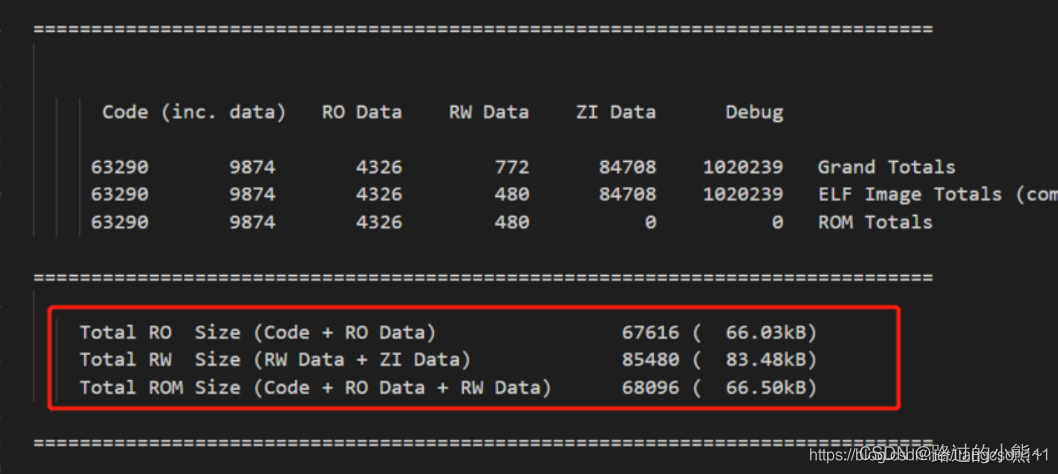

另外打开编译输出的map文件最下方也可看出：
在这里插入图片描述
