STM32 芯片引脚的顺序说明

已于 2022-11-19 10:17:03 修改
阅读量3.9k 收藏 4
点赞数 2
分类专栏： # stm32
于 2022-09-16 19:53:50 首次发布
原文链接：https://blog.csdn.net/m0_48214956/article/details/115032529
版权

stm32 单片机 arm

引脚编号1~n 从STM32 的小圆点（较小的那个）标记处逆时针排列。
在这里插入图片描述
在这里插入图片描述

VDD为1号引脚
PC13为2号引脚
。。。。。。其它依次类推

在这里插入图片描述

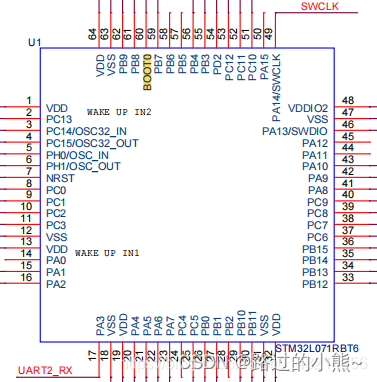

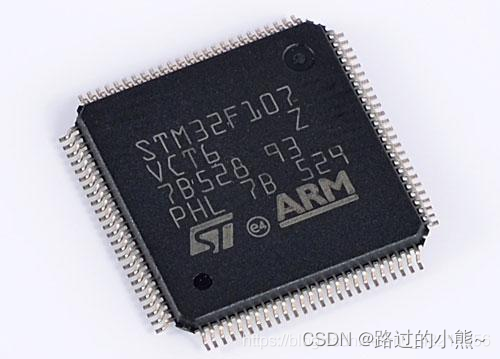

观察芯片时，可以将小圆点标记置于左上方， 各引脚即可与MX中及原理图中的引脚相对应上。

stm32芯片上两个点 那个是一脚
