本文主要记录icesat2 重要参数。

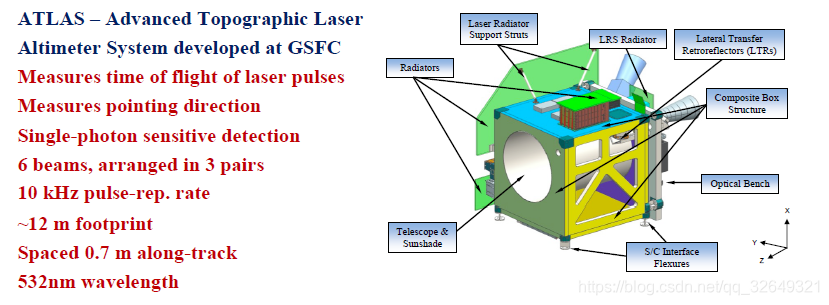

有效载荷:
【注】图片来源:ICESat-2 and ATL08 (Land/Vegetation) Data.

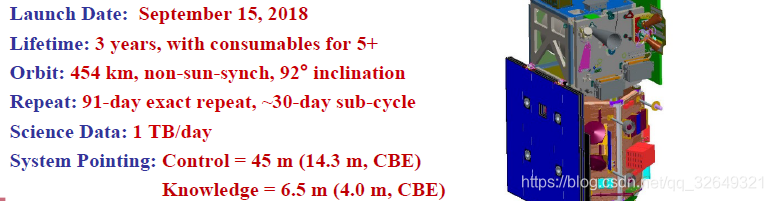

卫星启动信息:
【注】图片来源:ICESat-2 and ATL08 (Land/Vegetation) Data.
对比icesat,icesat2的优点:
(1)icesat2 具有多光束multi-beam,6个波束,分成3对排列。单条脉冲可以提供6组观测数据,极大提高地面轨迹的覆盖率;
(2)smaller footprint;光斑直径较小,约17.5m,会增加采样间隔,提高空间分辨率;
(3)icesat2搭载先进的地形激光测高仪系统ATLAS,激光探测仪每次产生脉冲能量很少,而且重复频率很高,为10KHZ。ATLAS可以沿着卫星的地面路径每2.3英尺(约0.7m)进行测量;
(4)光子计数检测;
(5)ICESat-2采用了交叉轨道,6条波束可以得到36个独立的交叉点,提供9个交叉改正.此外,在实现确定表面坡度的情况下,每个波束对都由能量强弱两条波束组成,高能波束可在低反射率目标上实现更好的性能。
(6)ICESat-2采用了脉冲能量在0.2~ 1.2mJ的微脉冲。在低能量状态下即可实现高精度测量,有利于减缓激光器的损耗,从而延长ICESat-2运行期限。

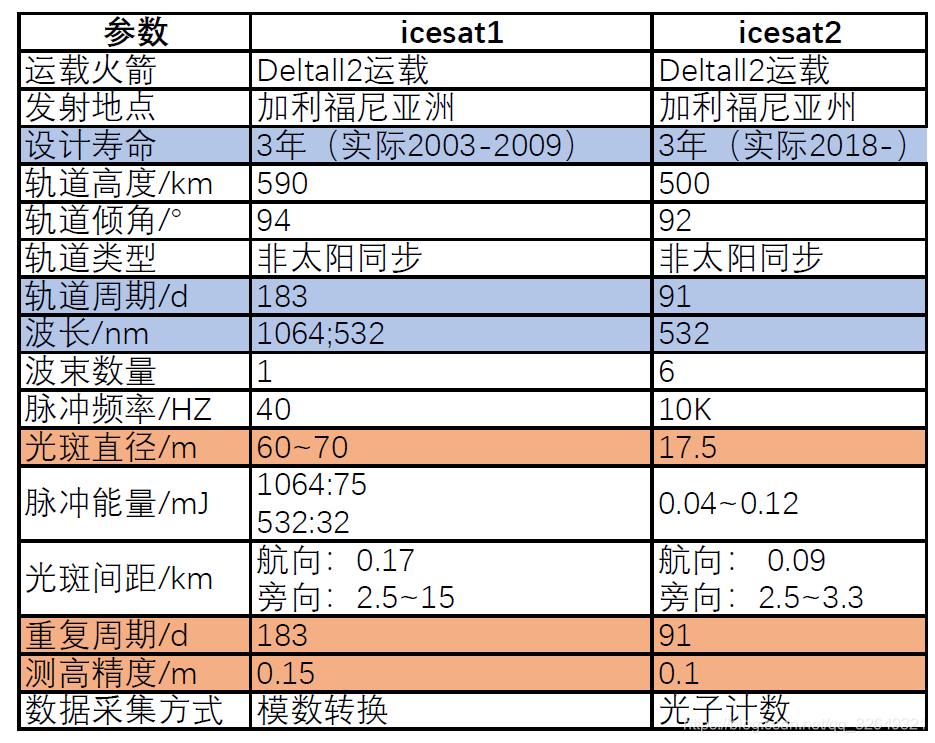

icesat与icesat2参数对比:
数据来源:https://nsidc.org/data/ICESat/
其他参数:
(1)icesat2数据采集方式为光子计数,每个单独的光子都会被标记时间和定位。而icesat是通过模数转换的方式采集数据的,icesat为每个激光足迹收集全波形数据(full-waveform)。
(2)icesat2将使用三对光束,每一对间隔约3公里的交叉轨道,一对间隔90米。
(3)icesat2每个脉冲直径为17米,沿轨道的间距为0.7米。
(4)icesat2使用低能量532 nm(绿色)激光与单光子敏感探测器结合来测量范围。
(5)icesat每秒发送40个脉冲,icesat2每秒发送10000个脉冲(1个脉冲释放约20万亿个光子,但是在滤光器的作用下只有大约12个光子击中地球表面并返回卫星)。

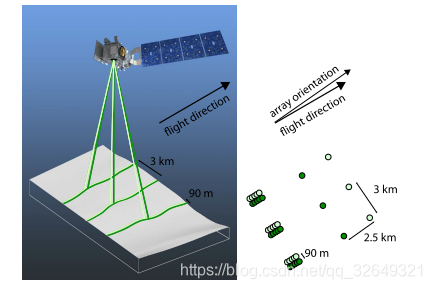

icesat2采样方式:
图片来源:https://icesat-2.gsfc.nasa.gov/sites/default/files/files/ATL03_05June2018.pdf

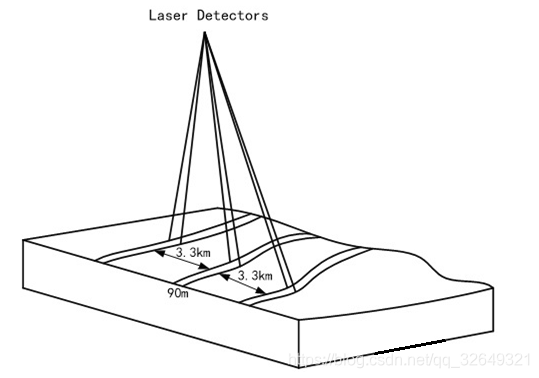

icesat2一共含有6束(2*3)激光脉冲,每组之间间距3.3km,每组内的间距为90m,且是一强一弱,强激光束的能量是弱激光束的四倍,因此每次发射返回的激光光子数是弱激光束的四倍。
参考资料:
The Ice, Cloud, and land Elevation Satellite-2 (ICESat-2): Science requirements, concept, and implementation.
