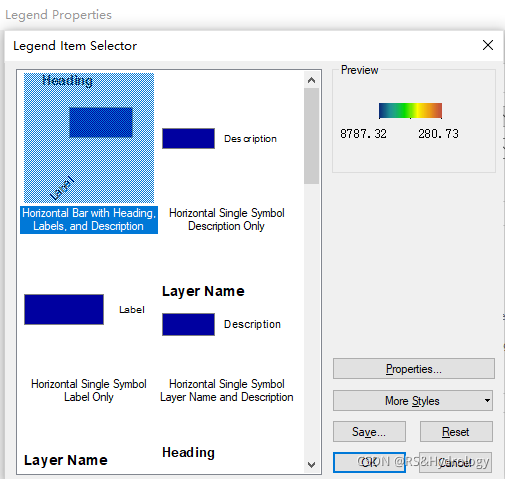

- 绘制图例横放
2.经纬网label只显示度分

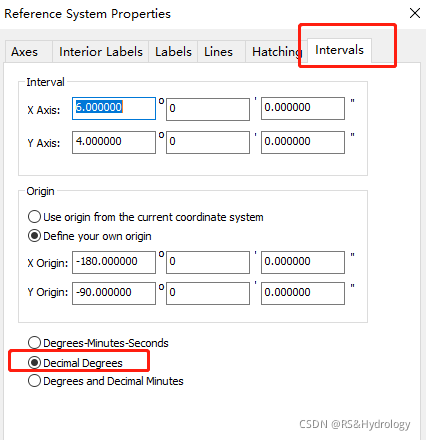

在格纲中选择建立的经纬网,选择属性,在“间隔”中选“度和十进制分”,在“标注”中选附加属性Additional property,在“秒”栏处的“显示零秒”的勾去掉。

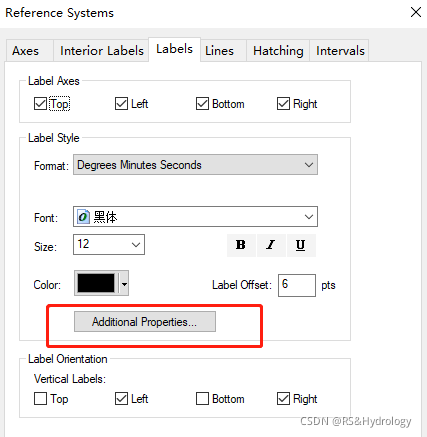

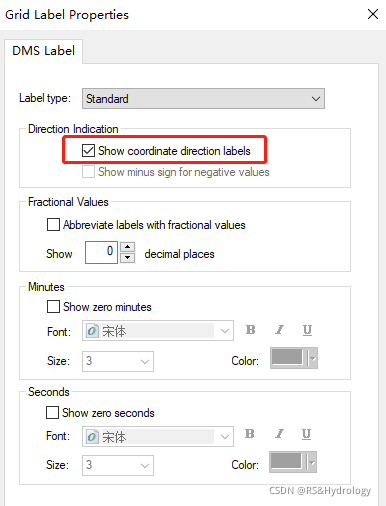

3.经纬网label添加E,N

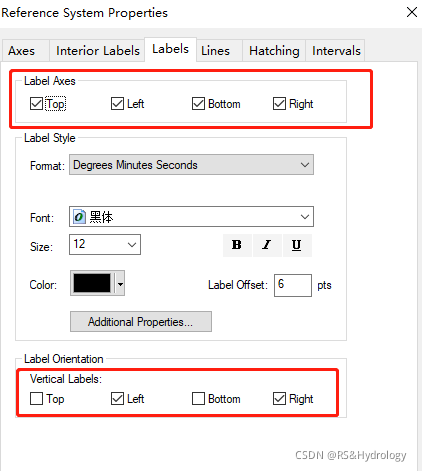

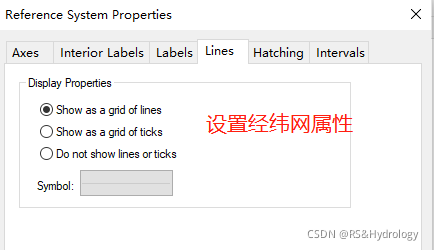

4.添加格网需要设置的属性
5.Arcgis 山体阴影
(1)坐标转换:地理坐标转投影坐标,否则后面会报错。
WGS84地理坐标转UTM投影坐标:
UTM投影是一种横轴割圆柱投影,圆柱割地球于南纬80度、北纬84度两条等高圈,被许多国家用作地形图的数学基础,如中国采用的高斯-克吕格投影就是UTM投影的一种变形,很多遥感数据,如Landsat和Aster数据都应用UTM投影发布的。
UTM投影将北纬84度和南纬80度之间的地球表面积按经度6度划分为南北纵带(投影带)。从180度经线开始向东将这些投影带编号,从1编至60(北京处于第50带) ,因此1带的中央经线为-177(-180 -(-6)),而0度经线为30带和31带的分界,这两带的分界分别是-3和3度。
北半球地区,选择最后字母为“N”的带,带数=(经度整数位/6)的整数部分+31
注意:先进行定义投影,再投影。
6.导出地图需要注意的问题

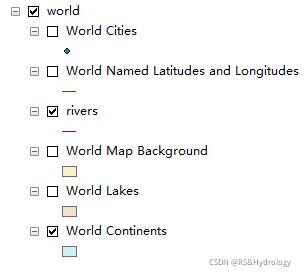

7. ArcGIS自带的world矢量图,直接加载数据:…\ArcGIS\Desktop10.0\TemplateData\TemplateData.gdb
8.配色问题
可以通过结合调整颜色RGB和透明度来达到自己的要求。

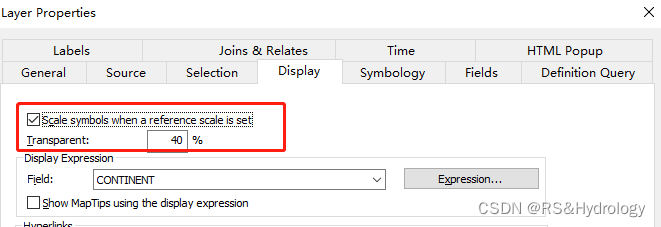

比如底图想要浅一些的颜色,可以调整透明度:
自己也不会调色,后面会不断学习。
持续更新中,记录学习过程~~
