【S065】SDH基本介绍

概述

SDH是什么？

SDH（Synchronous Digital Hierarchy，同步数字体系），根据ITU-T G.707 的建议定义，是为不同速率的数字信号的传输提供相应等级的信息结构，包括复用方法和映射方法，以及相关的同步方法组成的一个技术体制。

SDH与SONET的区别？

1. SDH是SONET的子集。
2. 相同速率等级下的帧结构的部分开销字节有细小差异。
3. 应用的国家不一样。SONET应用在美国和加拿大，SDH应用在世界其他国家。


SDH的优缺点

SDH优点：a)接口统一，电接口、光接口；b)低速信号在高速信号帧中的位置是可预见的。c)运维方便OAM
SDH缺点：a)信道利用率低(含有开销字节POH);b)指针调整机制复杂；
电接口与光接口的区别？光接口需要扰码，来CDR恢复时钟。

SDH的速率信息

STM-1 (155Mbit/s)  9x270     =  2430B/帧  ；   2460*8000 x 8=155.520Mbit/s
STM-4 (622Mbit/s)  9x270x4   =  9720B/帧  ；   9720*8000 x 8 =622.08 Mbit/s
STM-16(2.5Gbit/s)  9x270x16  =  2430B/帧  ；  38880*8000 x 8 =2488.32Mbit/s
固定不变的：8000帧/s  =  125us/帧
C-4:139.264Mbit/s
C-3:34.368 Mbit/s
2.048*3*7x3=129.024Mbit/s
字节间差复用规则 线路码型为加扰的NRZ，扰码多项式：1+x^6 + x^7
什么是段？STM-1的9*261B负载叫做段。
什么是段开销？用来监控STM-1的9*261B负载的开销字节9*9B，叫做段开销SOH。
映射：信号打包
定位：指针调整
复用：字节间差复用

复用

总的复用路径（不含帧结构）

只看中国，不看外国。我国的POS复用路径如下图：
POS是SDH网络，复用路径就是将准同步PDH数据包转为同步SDH网络上传输。PDH包含E1(2.048Mbps)、E3(34.368Mbps)和E4(139.264Mbps)，注意没有E2(8.448Mbps)，可能是E2使用极少的原因。复用难易程度：从节点数量和帧格式来看，E4复用难度<E3<E1。


图中STM-N表示的是实际物理面板口侧的帧，C4表示的是与后端CPU相连接的帧。
指针处理的框内表示需要进行指针调整。
复用：字节间插方式。
映射：PDH打包成C，C+POH=VC的过程。
VC4到STM-1是相同的路径，C4/C3/C12到VC4是3条不同的路径：
a)C4到VC4
b)C3到VC4
c)C12到VC4

总的复用路径详细（含帧结构）

这只是高层次的帧结构图，具体的每个帧的实现还需细说。

STM-1最终是9x270Byte

VC4就是上图中的Payload。9x261 Byte

VC4到STM-1的实现

C4到VC4的实现

C4+POH=VC4

C4 帧结构(9x260Byte)

此时不含RSOH（再生段开销）\AUPTR（AU指针）\MSOH（复用段开销）也不含POH（通道开销），剩下其中9x260Byte就是C4。C4帧中含有9个子帧，1行260B就是1个子帧。1个子帧（260B)=20个块(13B/块)，
每个块的第1个字节依次是:W XYYY XYYY XYYY XYYY XYZ =20个字节
每个块的第2到13个字节依次都是:（WWWW WWWW WWWW ）x20 =240个W（每个块都至少有12个W）
240+20=260Byte
C4=241W+13Y+5X+1Z=260B=(1934I+S)+5C+130R+10O
关键是靠5C和S的内容来调整速率：
a)5C=5’b11111,S=R(非信息bit);速率：(1934I+0)x9x8000=139.248Mbps
b)5C=5’b00000,S=I(信息bit) ;速率：(1934I+I)x9x8000=139.320Mbps

C3到VC4的实现

C3 帧结构(9x84Byte)

也是子帧结构，1个子帧=84B,子帧如何布局？？？暂未找到说明

VC3 帧结构(9x85Byte)

C3+POH=VC3

TU3 帧结构(9x85 + 3Byte)

VC3+TUPTR(3B) =TU3

TUG3 帧结构(9x86Byte)

TU3+补上残缺的6Byte(R伪随机)

3个TUG3通过字节间插，变成9x86x3=9x258Byte,再在前面填充2列R，构成9x260B，也就是C4

C12到VC4的实现

C12 基本帧结构(9x4-2Byte)

带缺口2Byte。
32B/125us= 256B/1ms=256KBps=2.048Mbps

C12 复帧结构(前后4帧组合)(9x16-8Byte)

1个复帧=4xC4基本帧；一个复帧的4个C12基本帧是并行的，这4个C12,并不是在同一个STM-1帧内，而是在连续4帧STM-1帧内。分离基本帧需要知道，基帧是在复帧中的第几个基帧。如何确定复帧开始？？每个基本帧都是同一个通道的，STM-1的1帧含有63个通道同时运行。不是指在同一个STM-1帧内，而是指前后帧的关系。
1复帧=9x16-8Byte = 136B= 127W+5Y+2G+1M+1N = (1023I+S1+S2) +3C1+3C2+49R+8O =1088bit
3C13’b000，S1=I，放有效信息。
3C13’b111，S1=R，放无效信息R。
3C23’b000，S2=I，放有效信息。
3C23’b111，S2=R，放无效信息R。
速率max=（1023+1+1）x2000复帧/s=2.050Mbps
速率min=（1023+0+0）x2000复帧/s=2.046Mbps

VC12 基本帧结构(9x4-1Byte)

C12+LP-POH(低阶通道开销，左上角1Byte);
4个基本帧的左上角：V5\J2\N2\K4

TU12 基本帧结构(9x4Byte)

C12+TU-PTR(复帧中第一个VC12的起点，右下角1Byte);
4个基本帧的右下角：V1\V2\V3\V4，

TUG2 基本帧结构(9x12Byte)

3TU12间插复用成1个TUG2.

TUG3 基本帧结构(9x86Byte)

7TUG2间插复用&添加2列R=1个TUG3.

同一个VC4中不同位置的TU12序号

TU12和紧随其后的TU12序号相差21。

等级

光是OC-x，电是STS-

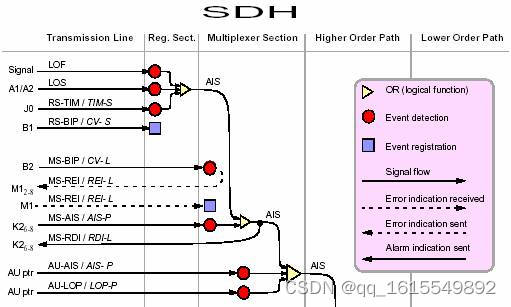

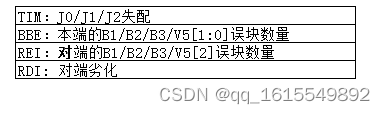

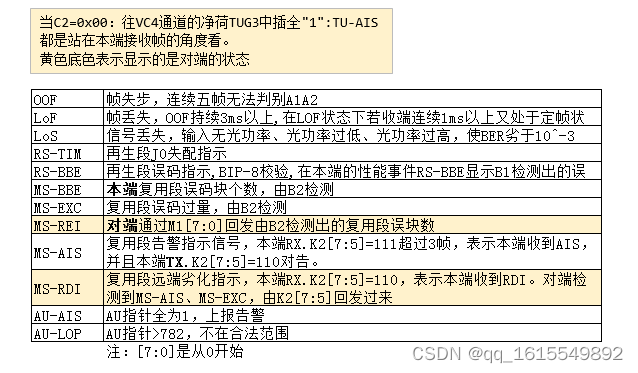

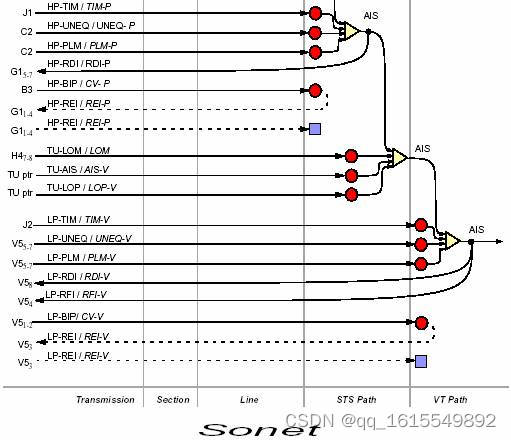

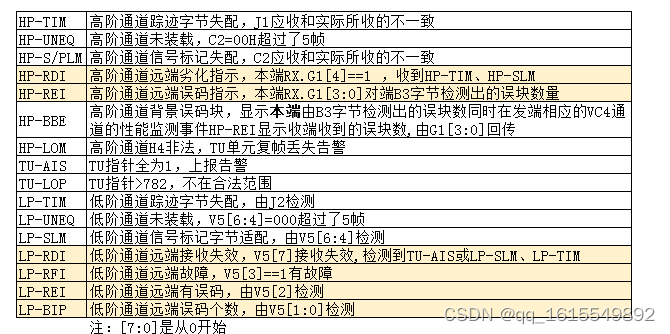

SDH 告警

知了社区0
知了社区1
PPT
https://www.cisco.com/c/en/us/support/docs/optical/synchronous-digital-hierarchy-sdh/28327-sdh-28327.html#g

共性
