6.显示屏（LCD1602）

1.非标协议外设

1.1 LCD1602 显示

1.1.1 概述

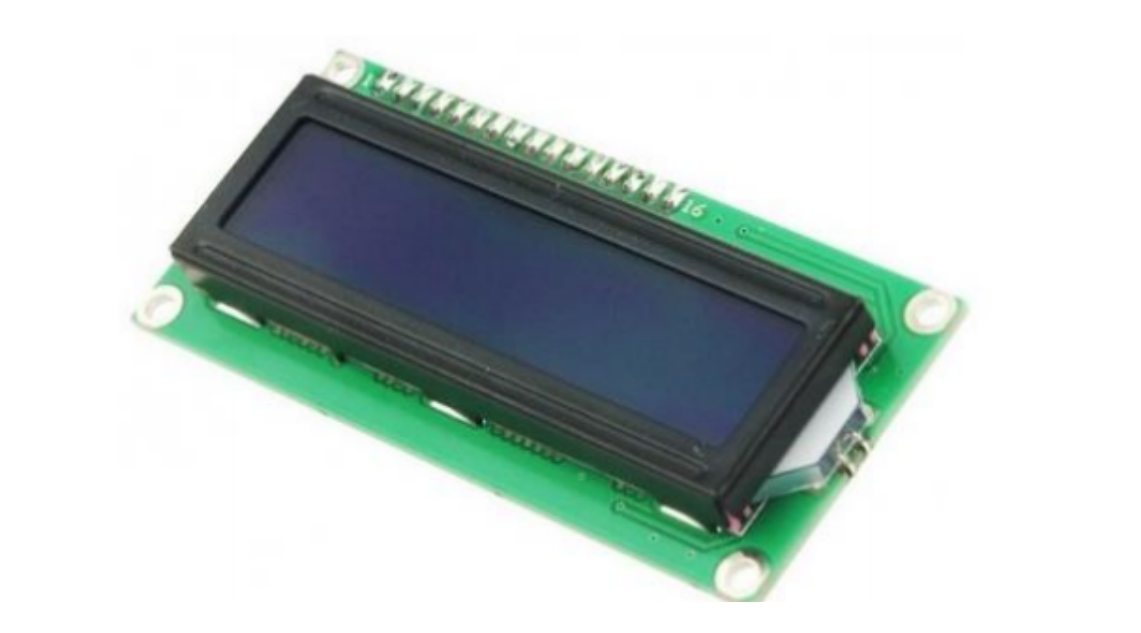

LCD1602 （ Liquid Crystal Display ）是一种工业字符型液晶，能够同时显示 16×02 即 32 字符 (16 列两行)

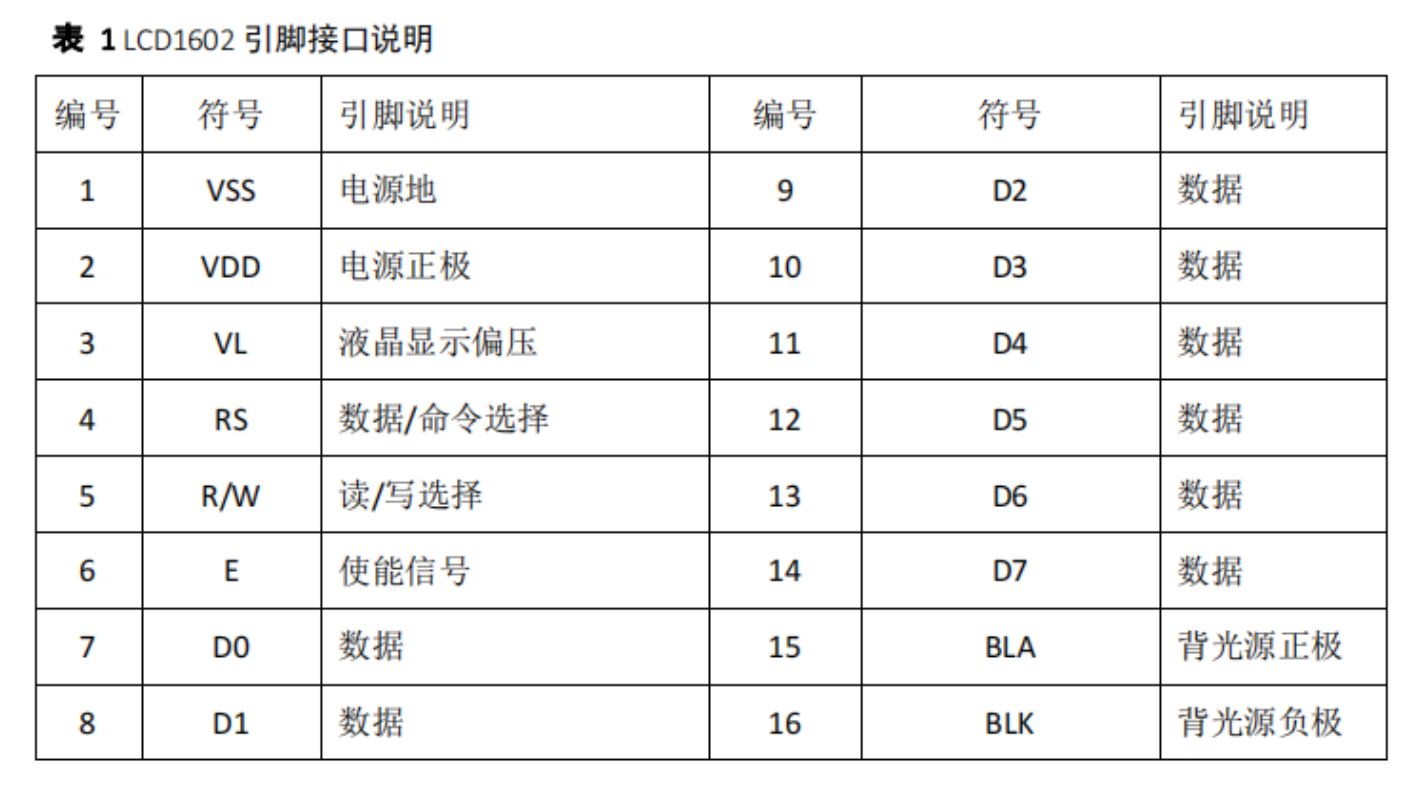

引脚说明

第 1 脚 : VSS 为电源地

第 2 脚 : VDD 接 5V 正电源

第 3 脚 : VL 为液晶显示器对比度调整端 , 接正电源时对比度最弱，接地时对比度最高，对比度

             过高时会产生“鬼影 ” ，使用时可以通过一个 10K 的电位器调整对比度。

第 4 脚 ： RS 为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第 5 脚 ： R/W 为读写信号线，高电平时进行读操作，低电平时进行写操作。当 RS 和 R/W 共

              同为低电平时可以写入指令或者显示地址，当 RS 为低电平 R/W 为高电平时可以读忙信

号， 当 RS 为高电平 R/W 为低电平时可以写入数据。

第 6 脚 ： E 端为使能端，当 E 端由高电平跳变成低电平时，液晶模块执行命令。

第 7-14 脚 ： D0 ～ D7 为 8 位双向数据线。

第 15 脚 ：背光源正极。

第 16 脚 ：背光源负极。

1.2 LCD1602 和51单片机的接线

电源

VSS --  GND

VDD--  5 V

对比度

VO--  GND

控制线

RS--  P2.6

RW--  P2.5

E--  P2.7

背光灯

A--  5 V

K -- GDN

数据线

D0 到D7--  P0 . 到 P0 . 7

1.3 LCD1602 和51单片机的程序

#include "reg52.h"
#include <intrins.h>

#define bufferdata  P0

sbit E = P2^7;
sbit RS = P2^6;
sbit RW = P2^5;

/* 读时序 */
void Check_Busy(void)
{
    char cmd = 0x80;
    bufferdata = 0x80;
    while(cmd & 0x80)
    {
        RS = 0;
        RW = 1;
        E = 0;
        _nop_();
        E = 1;
        _nop_();
        _nop_();
        cmd = bufferdata;
        E = 0;
        _nop_();
    }
}

/* 写数据时序 */
void Write_data_Fuc(char datacmd)
{
    Check_Busy();

    RS = 1;
    RW = 0;
    E = 0;
    _nop_();
    bufferdata = datacmd;
    _nop_();
    E = 1;
    _nop_();
    _nop_();
    E = 0;
    _nop_();
}

/* 写指令时序 */
void Write_cmd_Fuc(char cmd)
{
    Check_Busy();

    RS = 0;
    RW = 0;
     E = 0;
    _nop_();
    bufferdata = cmd;
    _nop_();
    E = 1;
    _nop_();
    _nop_();
    E = 0;
    _nop_();
}

/* 控制LCD 16列2行显示屏 */
void LCD1602_Showline(char row,char col,char *string)
{
    switch(row)
    {
        case 1:
            Write_cmd_Fuc(0x80 + col);
            while(*string)
            {
                Write_data_Fuc(*string);
                string++;
            }
            break;
        case 2:
            Write_cmd_Fuc(0x80 + 0x40 + col);
            while(*string)
            {
                Write_data_Fuc(*string);
                string++;
            }
            break;
    }
}

void Delay15ms(void)    //@11.0592MHz
{
    unsigned char data i, j;

    i = 27;
    j = 226;
    do
    {
        while (--j);
    } while (--i);
}

void Delay5ms(void)    //@11.0592MHz
{
    unsigned char data i, j;

    i = 9;
    j = 244;
    do
    {
        while (--j);
    } while (--i);
}

/* LCD1602初始化 */
void LCD1602_Init(void)
{
    //（1）延时 15ms
    Delay15ms();
    //（2）写指令 38H(不检测忙信号)
    Write_cmd_Fuc(0x38);
    //（3）延时 5ms
    Delay5ms();
    //（4）以后每次写指令，读/写数据操作均需要检测忙信号
    //（5）写指令 38H：显示模式设置
    Write_cmd_Fuc(0x38);
    //（6）写指令 08H：显示关闭
    Write_cmd_Fuc(0x08);
    //（7）写指令 01H：显示清屏
    Write_cmd_Fuc(0x01);
    //（8）写指令 06H：显示光标移动设置
    Write_cmd_Fuc(0x06);
    //（9）写指令 0CH：显示开及光标设置
    Write_cmd_Fuc(0x0C);
}

/* 主函数 */
void main(void)
{
    LCD1602_Init();

    LCD1602_Showline(1,0, "520 happy" );
    LCD1602_Showline(2,0, "I love you" );

    while(1)
    {

    }
}
