zigbee网络架构

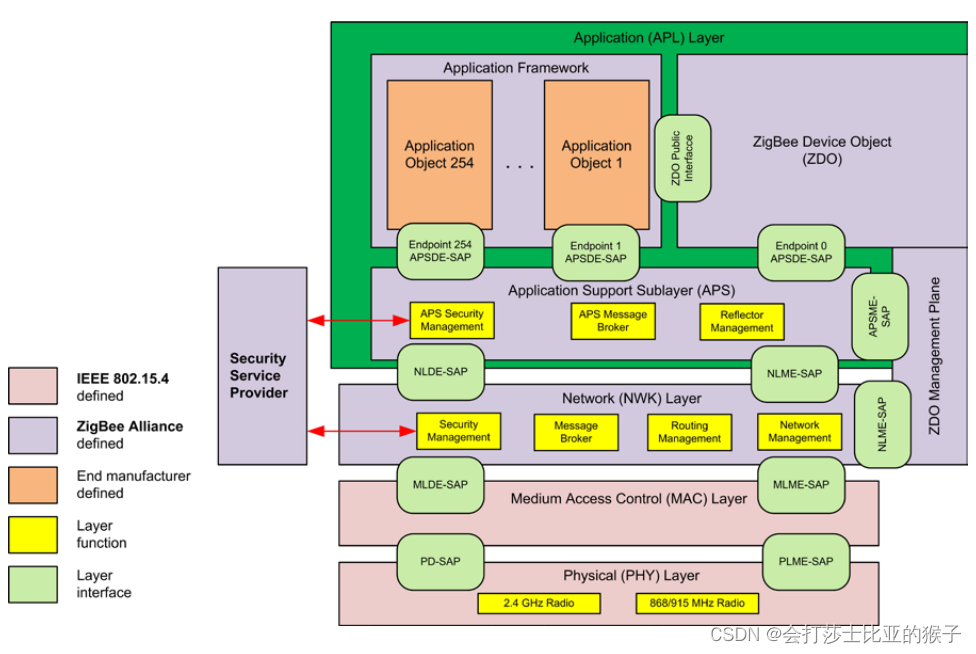

Zigbee 3.0 网络架构分为: PHY 物理层、 MAC 数据链路层、NWK 网络层、 APL 应用层( APS 、ZCL 、ZDP都属于应用层)。其中抓包无法体现 PHY 层,所以抓包数据都为 MAC 、NWK 、APL 层的数据。
- ZigBee Device Profile(ZDP):实现网络管理、服务发现等功能
- Zigbee Cluster Library(ZCL):Zigbee簇群库,类似于一个设备的功能的集合
- Application Support Sublayer(APS):为用户自定义的应用程序和ZDO提供服务规范和接口
- NWK :网络层的责任应该包括加入和离开一个网络所用到的机制、应用帧安全机制和它们的目的地路由帧机制。另外,在两个设备中路由的发现和维护也被移交到网络层。
- MAC:MAC子层控制使用CSMA-CA机制接入到无线信道。它的职责包括传输信标帧、保持同步和提供可靠的传输机制。
- PHY:物理层通过RF固件和RF硬件为MAC子层和物理层无线信道提供接口。频率范围:868/915MHz和2.4GHz。
抓包数据分析
MAC层数据

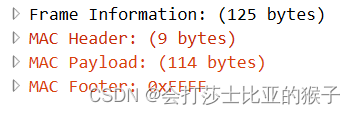

通过Ubiqua软件抓到的数据包解析后会得到如下的结果。Frame Infromation:(125 bytes)内为这个数据包的基本信息,125bytes表示该数据的总长度。

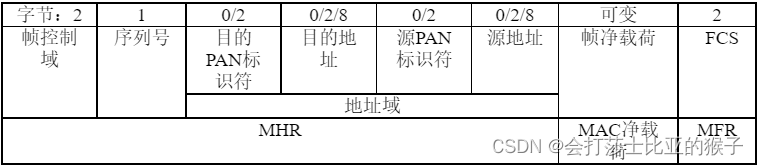

上图对应的为zigbee MAC层报文的格式。对应的实际报文格式MAC Header为MHR,MAC Payload为MAC净载荷,MAC Footer为MFR。

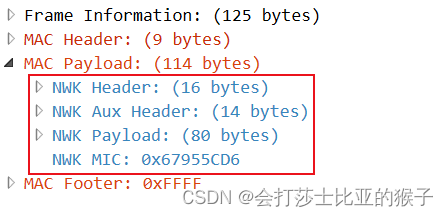

NWK层

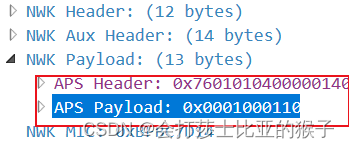

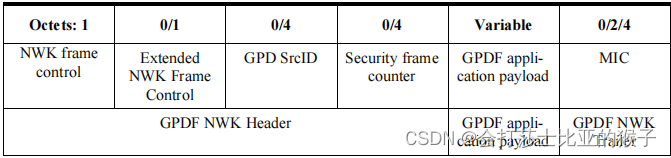

APS层
ZDP
ZCL
设备功能相关的报文都在这一块
文献
如果需要进一步了解zigbee协议可以参考一下资料:
官网的zigbee说明文档:docs-05-3474-21-0csg-zigbee-specification-PRO2015.pdf
《ZigBee技术基础及案例分析》作者是金纯
博客:https://blog.csdn.net/m_pfly_fish/article/details/103759635
