LINUX-I.MX6U从零开始之1.7--时钟

I.MX6U 的系统主频为 528MHz，有些型号可以跑到 696MHz，但是默认情况下内部 bootrom 会将 I.MX6U 的主频设置为 396MHz。

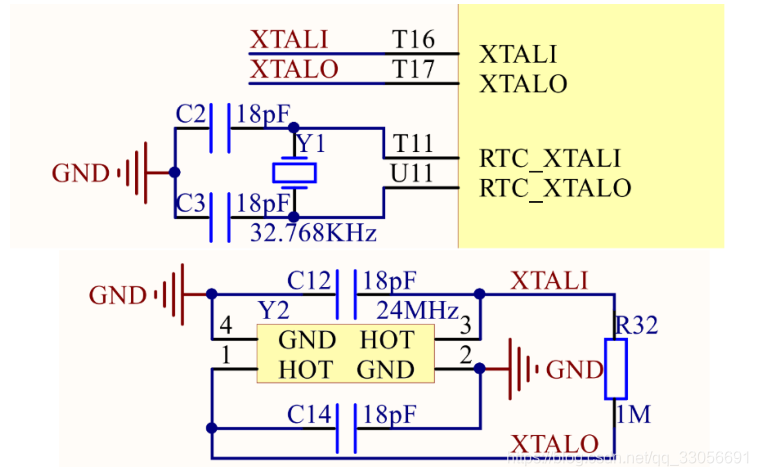

1.1 时钟原理图

系统时钟来源于两部分：32.768KHz 和24MHz 的晶振，其中 32.768KHz 晶振是 I.MX6U 的 RTC 时钟源，24MHz 晶振是 I.MX6U 内核和其它外设的时钟源.

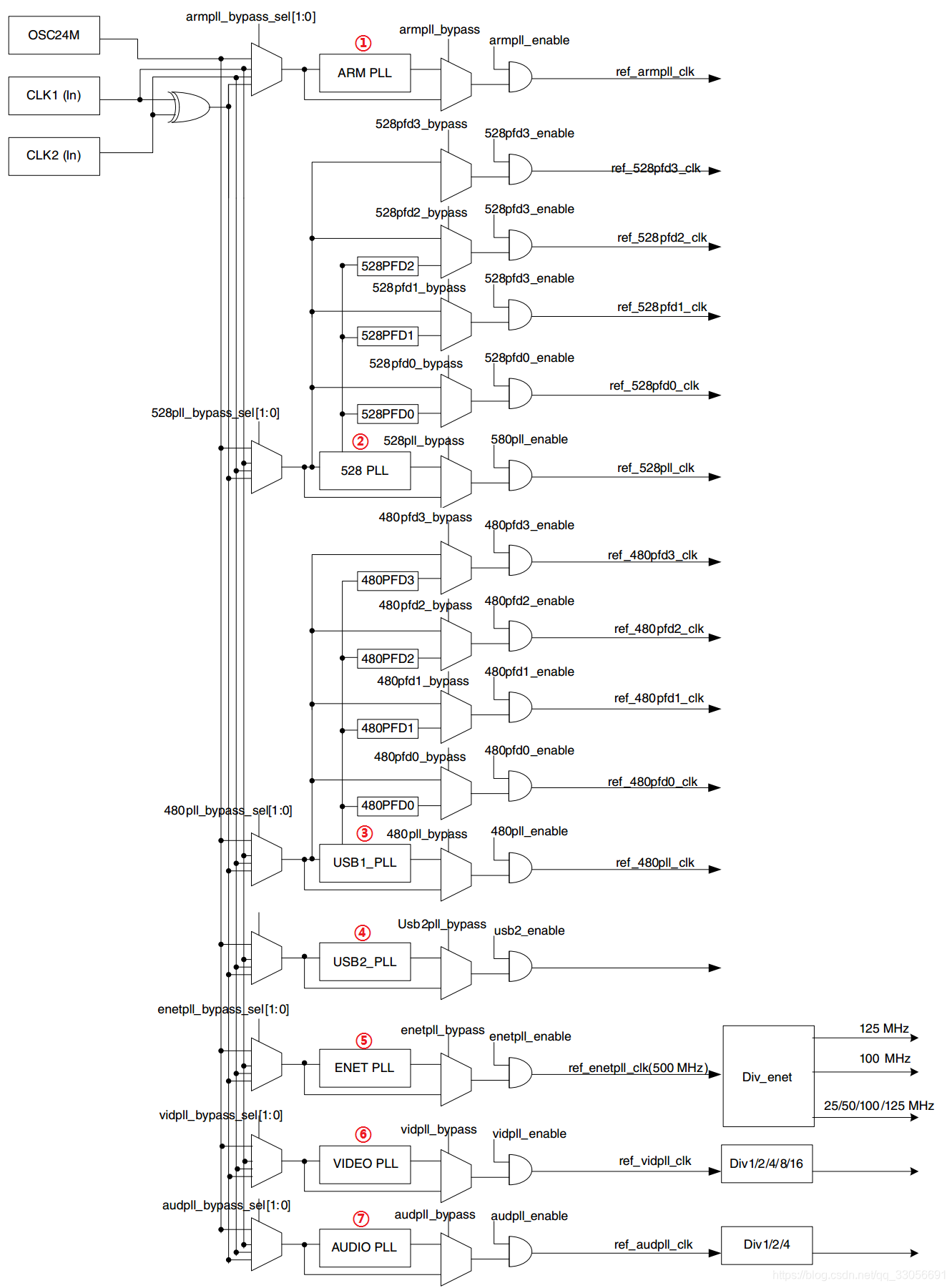

1.2 7路PLL时钟源

不同的外设时钟源不同，NXP 将这些外设时钟源进行了分组，共 7 组，这7组时钟源都是从 24MHz 晶振 PLL 而来的。

1.2.1 ARM_PLL（PLL1）（内核时钟）

此路 PLL 是供 ARM 内核使用的，ARM 内核时钟就是由此 PLL 生成的
此 PLL 通过编程的方式最高可倍频到 1.3GHz。.

1.2.2 528_PLL(PLL2)（系统时钟，可用于其他外设）

也叫 System_PLL，固定的 22 倍频，不可编程。 PLL 时钟=24MHz * 22 = 528MHz
此 PLL 分出了 4 路 PFD，分别为：PLL2_PFD0~PLL2_PFD3，这 4 路 PFD 和 528_PLL 共同作为其它很多外设的根时钟源。
通常 528_PLL 和这 4 路 PFD 是 I.MX6U 内部系统总线的时钟源，比如内处理逻辑单元、DDR 接口、NAND/NOR 接口等等。

1.2.3 USB1_PLL(PLL3)（USBPHY，可用于其他外设）

此路 PLL 主要用于 USBPHY，此 PLL 也有四路 PFD，为：PLL3_PFD0~PLL3_PFD3
USB1_PLL 是固定的 20 倍频， 因此 USB1_PLL=24MHz *20=480MHz。
USB1_PLL虽然主要用于USB1PHY， 但是其和四路PFD同样也可以作为其他外设的根时钟源。

1.2.4 USB2_PLL(PLL7，没有写错)（USB2PHY，可用于其他外设）

此路PLL是给USB2PHY使用的。 同样的， 此路PLL固定为20倍频， 因此也是480MHz。

1.2.5 ENET_PLL(PLL6)（网络时钟）

此路 PLL 固定为 20+5/6 倍频，因此 ENET_PLL=24MHz * (20+5/6) = 500MHz。
此路 PLL 用于生成网络所需的时钟， 可以在此 PLL 的基础上生成 25/50/100/125MHz的网络时钟。

1.2.6 VIDEO_PLL(PLL5)（显示时钟，如LCD）

此路 PLL 用于显示相关的外设，比如 LCD，此路 PLL 的倍频可以调整
PLL 的输出范围在 650MHz~1300MHz。此路 PLL 在最终输出的时候还可以进行分频，可选 1/2/4/8/16 分频。

1.2.7 AUDIO_PLL(PLL4)（音频时钟）

此路 PLL 用于音频相关的外设，此路 PLL 的倍频可以调整
PLL的输出范围同样也是 650MHz~1300MHz，此路 PLL 在最终输出的时候也可以进行分频，可选1/2/4 分频。

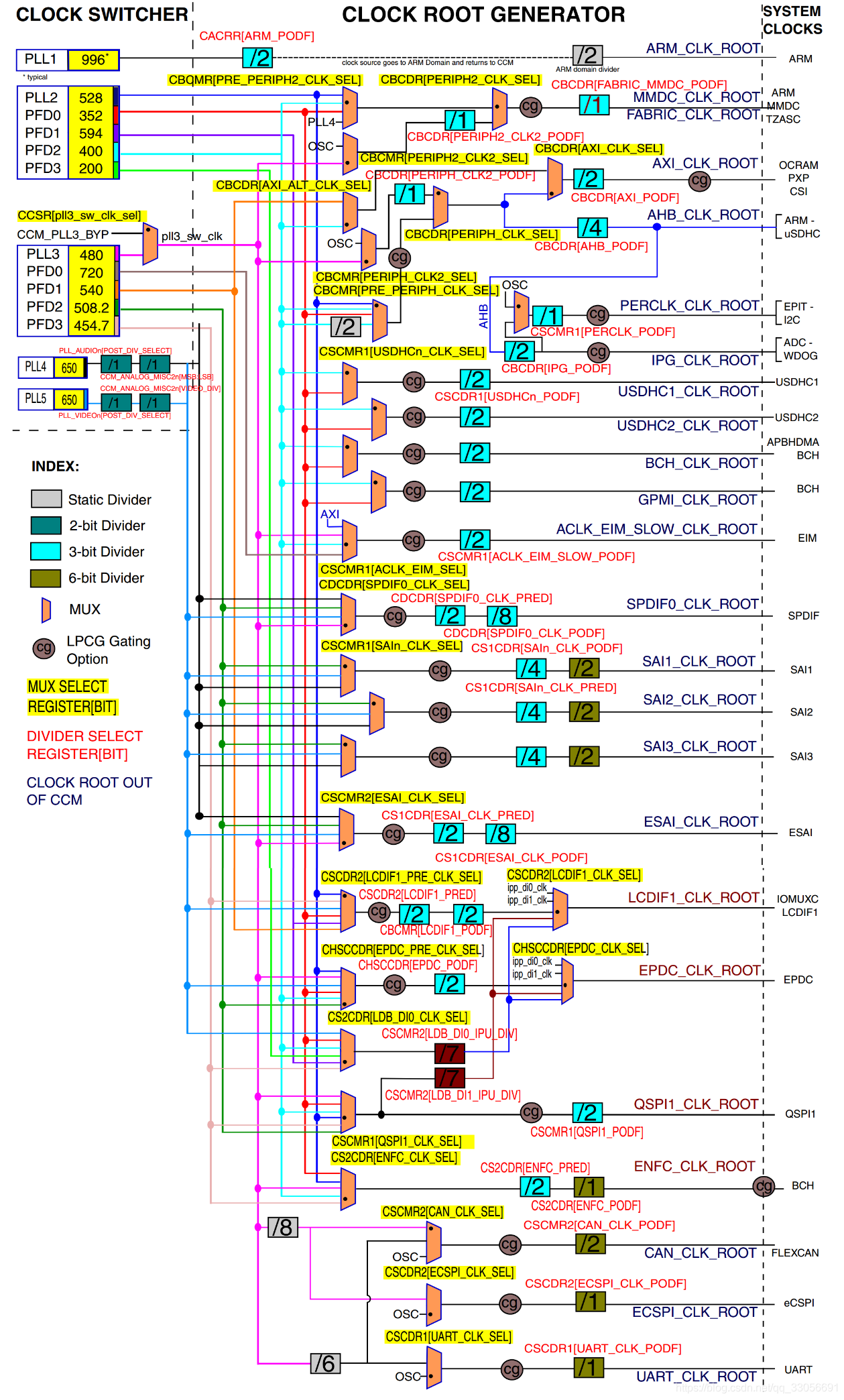

1.3 时钟树

分为三部分，CLOCK_SWITCHER、CLOCK ROOT GENERATOR 和SYSTEM CLOCKS。
CLOCK_SWITCHER：就是 7 路 PLL 和8 路 PFD。
CLOCK ROOT GENERATOR：为CLOCK_SWITCHER和SYSTEM CLOCKS连接的。
SYSTEM CLOCKS：芯片外设。

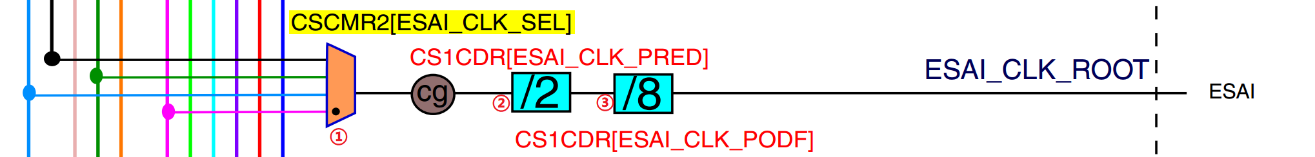

1.3.1 以ESAI 外设为例

①、此部分是时钟源选择器，ESAI 有 4 个可选的时钟源：PLL4、PLL5、PLL3_PFD2 和pll3_sw_clk 。

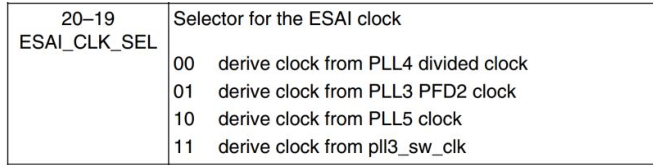

由 寄 存 器 CCM->CSCMR2 的ESAI_CLK_SEL 位来决定。

②、 此部分是 ESAI 时钟的前级分频， 分频值由寄存器 CCM_CS1CDR 的 ESAI_CLK_PRED来确定的，可设置 1~8 分频.
假如现在 PLL4=650MHz，选择 PLL4 作为 ESAI 时钟，前级分频选择 2 分频，此时时钟650/2=325MHz。
③、分频器，进一步分频，分频值由寄存器CCM_CS1CDR 的 ESAI_CLK_PODF 来决定，可设置 1~8 分频。
假如我们设置为 8 分频的话，经过此分频器以后的时钟就是 325/8=40.625MHz。进入 ESAI 外设的时钟就是40.625MHz。

关于外设时钟配置相关内容全部都在《I.MX6ULL 参考手册》的第 18 章。

1.4 内核时钟设置

1.4.1 主频 528MHz

将 I.MX6U 的主频设置为 528MHz。ARM内核时钟如图示：

①、内核时钟源来自于 PLL1，假如此时 PLL1 为 996MHz。
②、 通过寄存器 CCM_CACRR 的 ARM_PODF 位对 PLL1 进行分频， 可选择 1/2/4/8 分频，
假如我们选择 2 分频，那么经过分频以后的时钟频率是 996/2=498MHz。
③、大家不要被此处的 2 分频给骗了，此处没有进行 2 分频
(我就被这个 2 分频骗了好久，主频一直配置不正确！)。
④、经过第②步 2 分频以后的 498MHz 就是 ARM 的内核时钟，也就是 I.MX6U 的主频。
假如设置内核主频为 528MHz， PLL1 可以设置为1056MHz，CCM_CACRR 的 ARM_PODF 位设置为 2 分频即可。
同理，将主频设置为 696MHz， PLL1 就可以设置为696MHz，CCM_CACRR 的 ARM_PODF 设置为 1 分频即可。

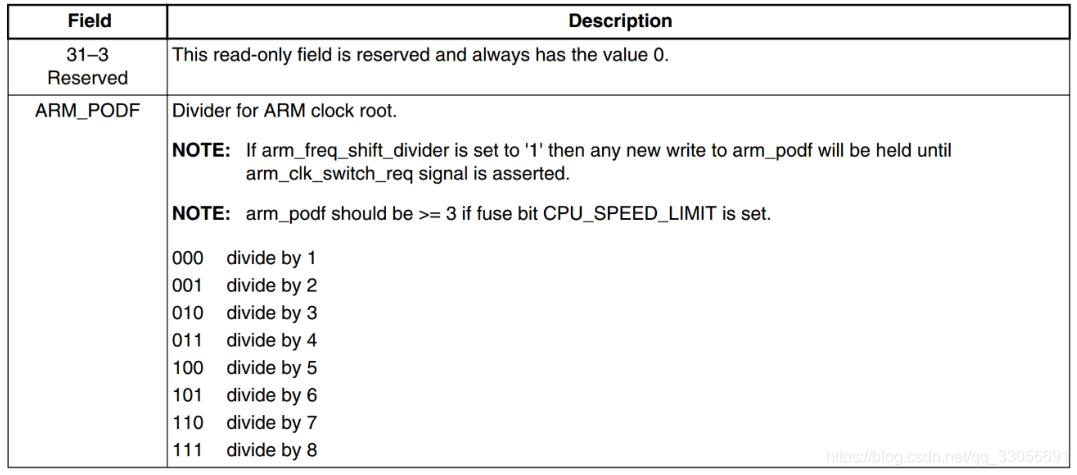

1.4.1.1 寄存器 CCM_CACRR （分频系数）

只有 ARM_PODF 位，可以设置为 0~7，分别对应 1~8 分频。如果要设置为2分频的话CCM_CACCR就要设置为1。

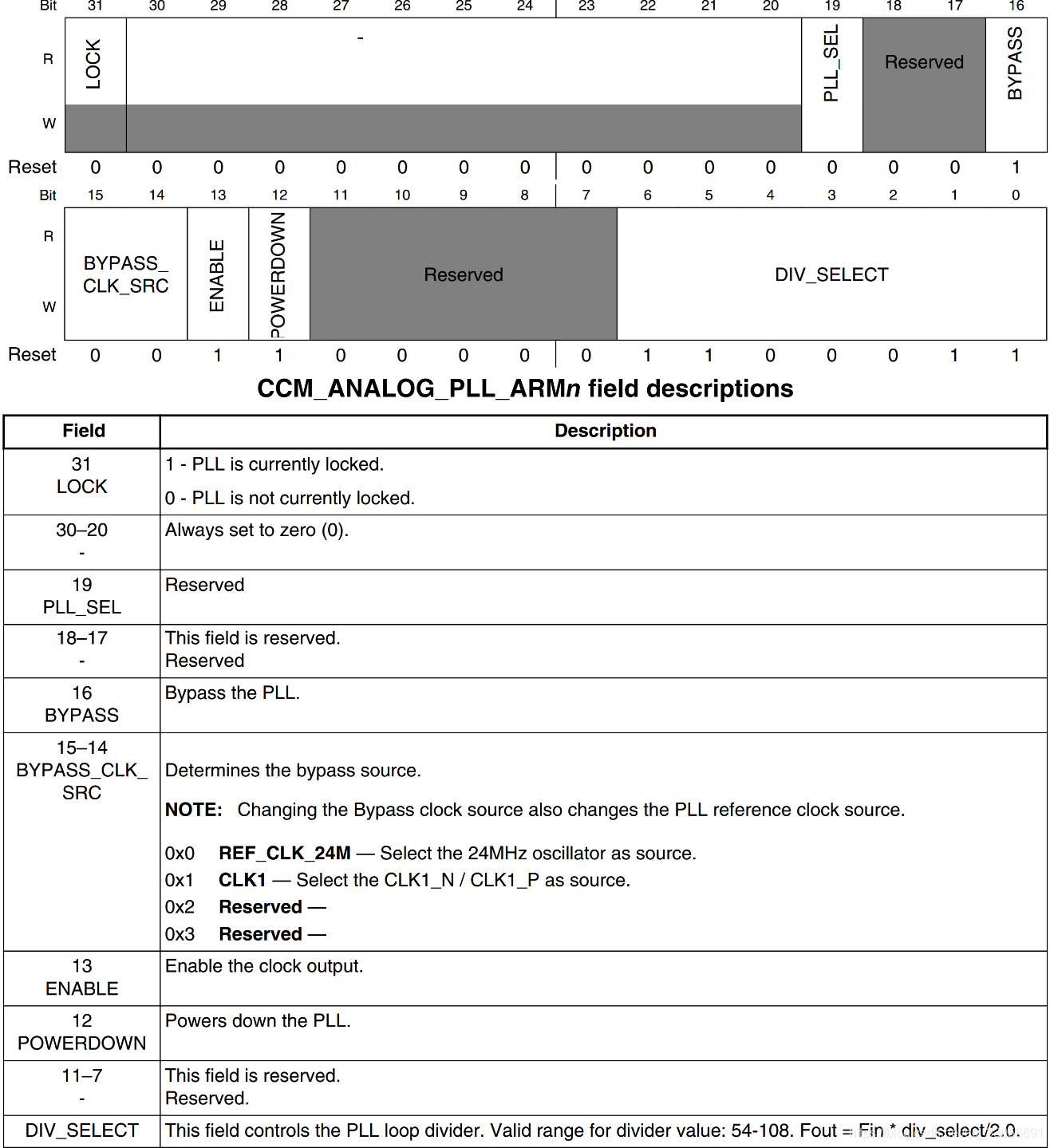

1.4.1.2 寄存器 CCM_ANALOG_PLL_ARMn （时钟频率）

ENABLE: 时钟输出使能位，此位设置为 1 使能 PLL1 输出， 如果设置为 0 的话就关闭 PLL1输出。
DIV_SELECT: 设置输出频率，范围为：54~108，PLL1 CLK = Fin *div_seclec/2.0，Fin=24MHz。
如果 PLL1 要输出 1056MHz 的话，div_select 就要设置为 88。

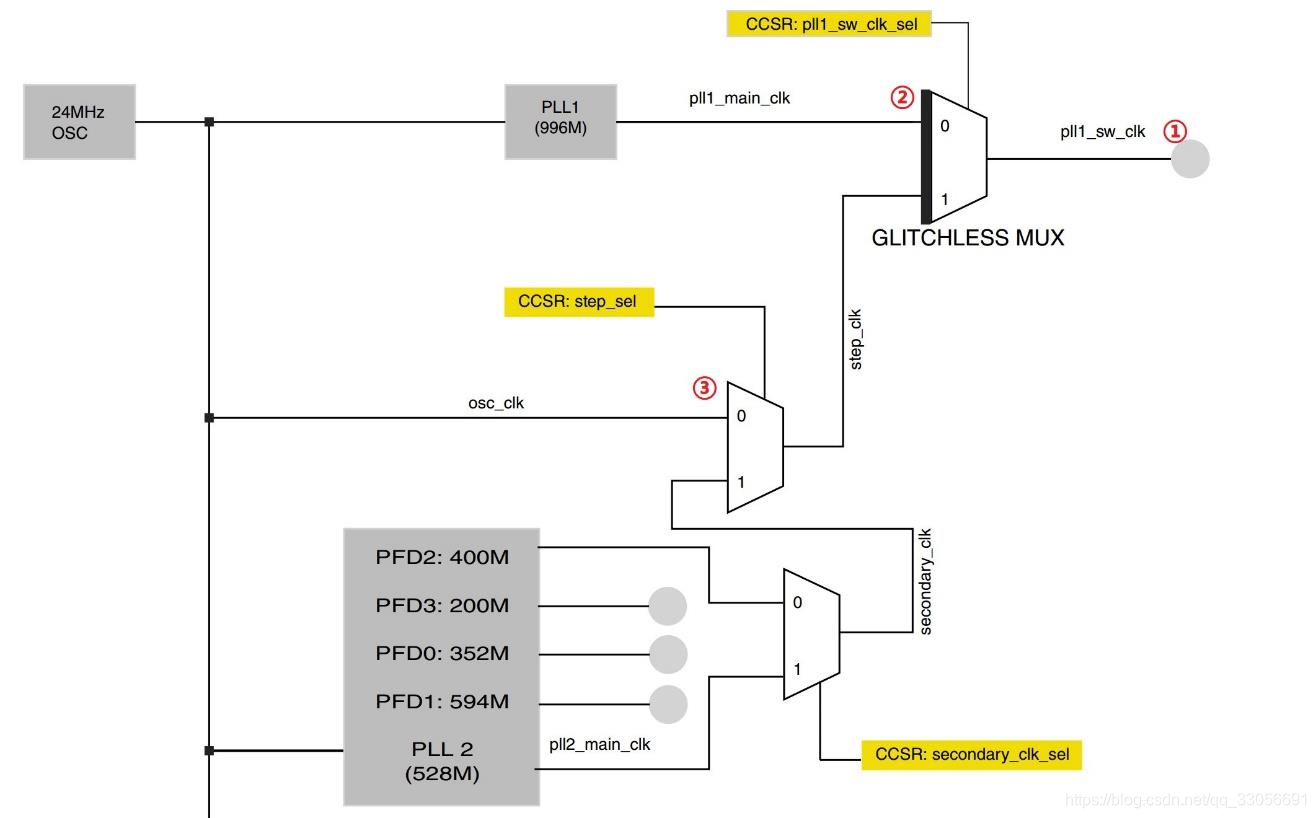

1.4.2 时钟源

修改 PLL1 时钟频率的时候需要先将内核时钟源改为其他的时钟源。
①、pll1_sw_clk 也就是 PLL1 的最终输出频率。
②、选择器，选择 pll1_sw_clk 的时钟源，由寄存器 CCM_CCSR 的PLL1_SW_CLK_SEL 位决定 pll1_sw_clk 是选择 pll1_main_clk 还是 step_clk。
正常情况下应该选择 pll1_main_clk，但是如果要对 pll1_main_clk(PLL1)的频率进行调整的话，比如我们要设置PLL1=1056MHz，此时就要先将 pll1_sw_clk 切换到 step_clk 上。等 pll1_main_clk 调整完成以后再切换回来。
③、选择器，选择 step_clk 的时钟源， 由寄存器 CCM_CCSR 的 STEP_SEL 位来决定 step_clk 是选择 osc_clk 还是 secondary_clk。一般选择 osc_clk，也就是 24MHz 的晶振。

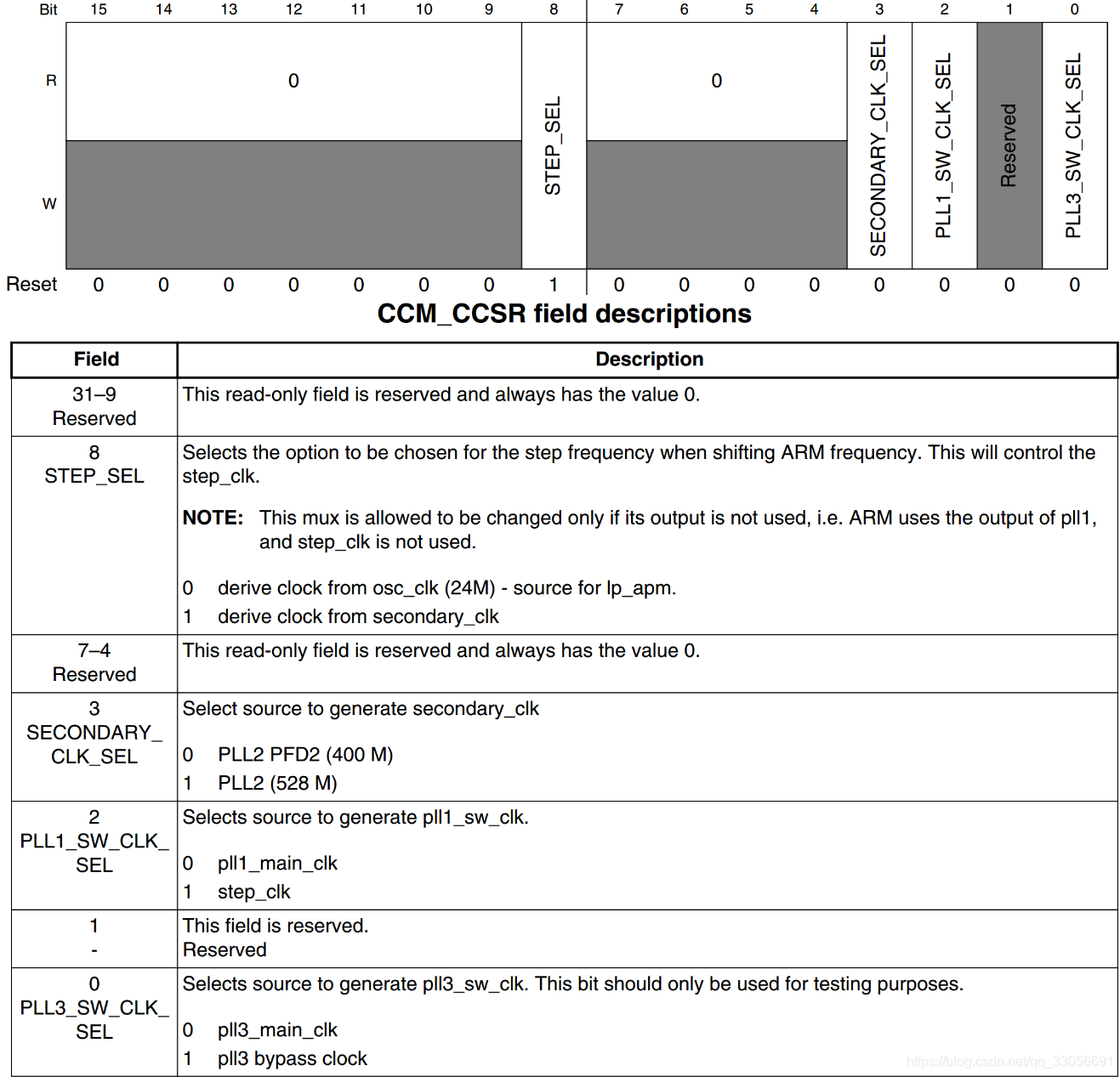

1.4.2.1 寄存器 CCM_CCSR（选择时钟源）

①、设置寄存器 CCSR 的 STEP_SEL 位，设置 step_clk 的时钟源为 24M 的晶振。
②、设置寄存器 CCSR 的 PLL1_SW_CLK_SEL 位，设置 pll1_sw_clk 的时钟源为step_clk=24MHz，将 I.MX6U 的主频先设置为 24MHz，直接来自于外部的24M 晶振。
③、设置寄存器 CCM_ANALOG_PLL_ARMn，将 pll1_main_clk(PLL1)设置为 1056MHz。
④、设置寄存器 CCSR 的 PLL1_SW_CLK_SEL 位，重新将 pll1_sw_clk 的时钟源切换回
pll1_main_clk，切换回来以后的 pll1_sw_clk 就等于 1056MHz。
⑤、最后设置寄存器 CCM_CACRR 的 ARM_PODF 为 2 分频，I.MX6U 的内核主频就为1056/2=528MHz。

1.5 PFD 时钟设置（PLL的子时钟？）

PLL2、PLL3 和 PLL7 固定为 528MHz、480MHz 和 480MHz，PLL4~PLL6 都是针对特殊外设的，用到的时候再设置。

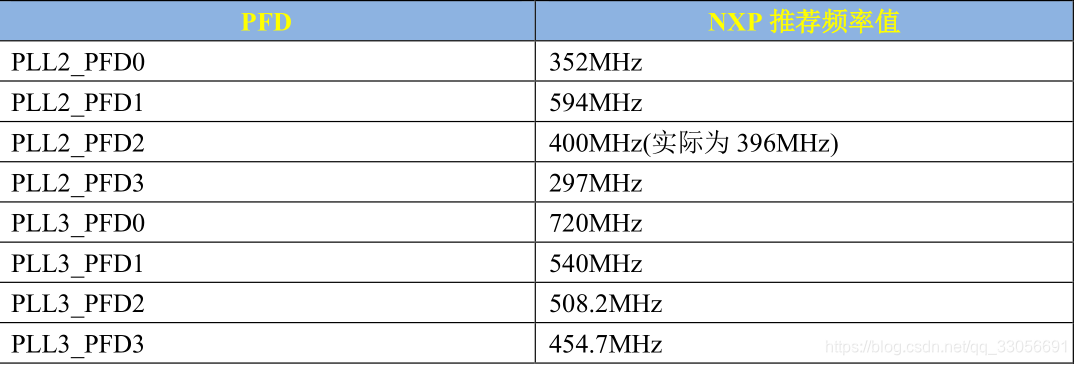

重点就是设置 PLL2 和 PLL3 的各自 4 路 PFD，NXP 推荐的这 8 路 PFD 频率如图示：

1.5.1 PLL2 的 4 路 PFD 频率（寄存器 CCM_ANALOG_PFD_528n）

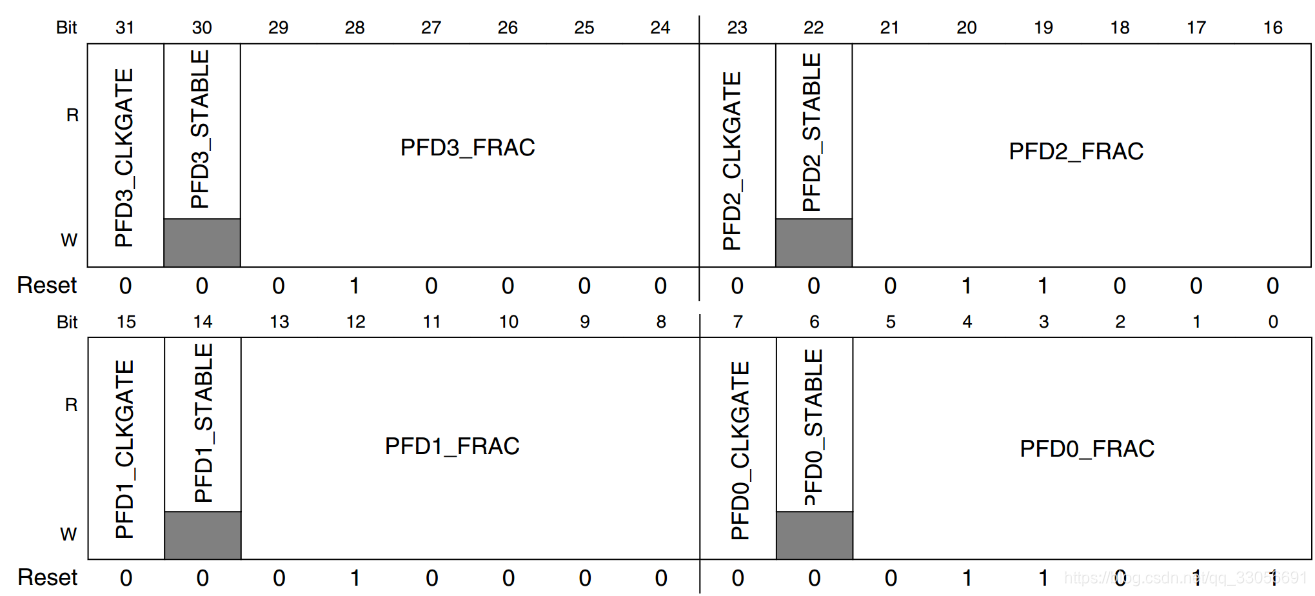

寄存器 CCM_ANALOG_PFD_528n 其实分为四组，分别对应PFD0~PFD3，每组 8 个 bit。

以 PFD0 为例，看一下如何设置 PLL2_PFD0 的频率
PFD0_FRAC: PLL2_PFD0 的分频数，PLL2_PFD0 的计算公式为528x18/PFD0_FRAC，此为可设置的范围为 12~35 。
如 果 PLL2_PFD0 的 频 率 要 设 置 为 352MHz 的话，PFD0_FRAC=528x18/352=27。
PFD0_STABLE: 此位为只读位，可以通过读取此位判断 PLL2_PFD0 是否稳定。
PFD0_CLKGATE: PLL2_PFD0 输出使能位，为 1 的时候关闭 PLL2_PFD0 的输出，为 0 的时候使能输出。
如果要设置 PLL2_PFD0 的频率为 352MHz 的话需要设置 PFD0_FRAC 为 27，PFD0_CLKGATE 为 0 。
PLL2_PFD1~PLL2_PFD3 设 置 类 似 ， 频 率 计 算 公 式 都 是528*18/PFDX_FRAC(X=1~3) ，
因 此 PLL2_PFD1=594MHz 的 话 ， PFD1_FRAC=16 ；
PLL2_PFD2=400MHz 的话 PFD2_FRAC 不能整除， 因此取最近的整数值， 即 PFD2_FRAC=24，
这样 PLL2_PFD2 实际为 396MHz；PLL2_PFD3=297MHz 的话，PFD3_FRAC=32。

1.5.2 PLL3 的 4 路 PFD 频率（寄存器 CCM_ANALOG_PFD_480n ）

寄存器 CCM_ANALOG_PFD_480n 和 CCM_ANALOG_PFD_528n的结构是一模一样的，只是频率的计算公式不同。PLL3_PFDX=480*18/PFDX_FRAC(X=0~3) 。
如果 PLL3_PFD0=720MHz 的话， PFD0_FRAC=12；
如果 PLL3_PFD1=540MHz 的话， PFD1_FRAC=16;
如果 PLL3_PFD2=508.2MHz 的话，PFD2_FRAC=17；
如果 PLL3_PFD3=454.7MHz 的话，PFD3_FRAC=19。

1.6 AHB 、IPG 和 和 PERCLK 根时钟设置

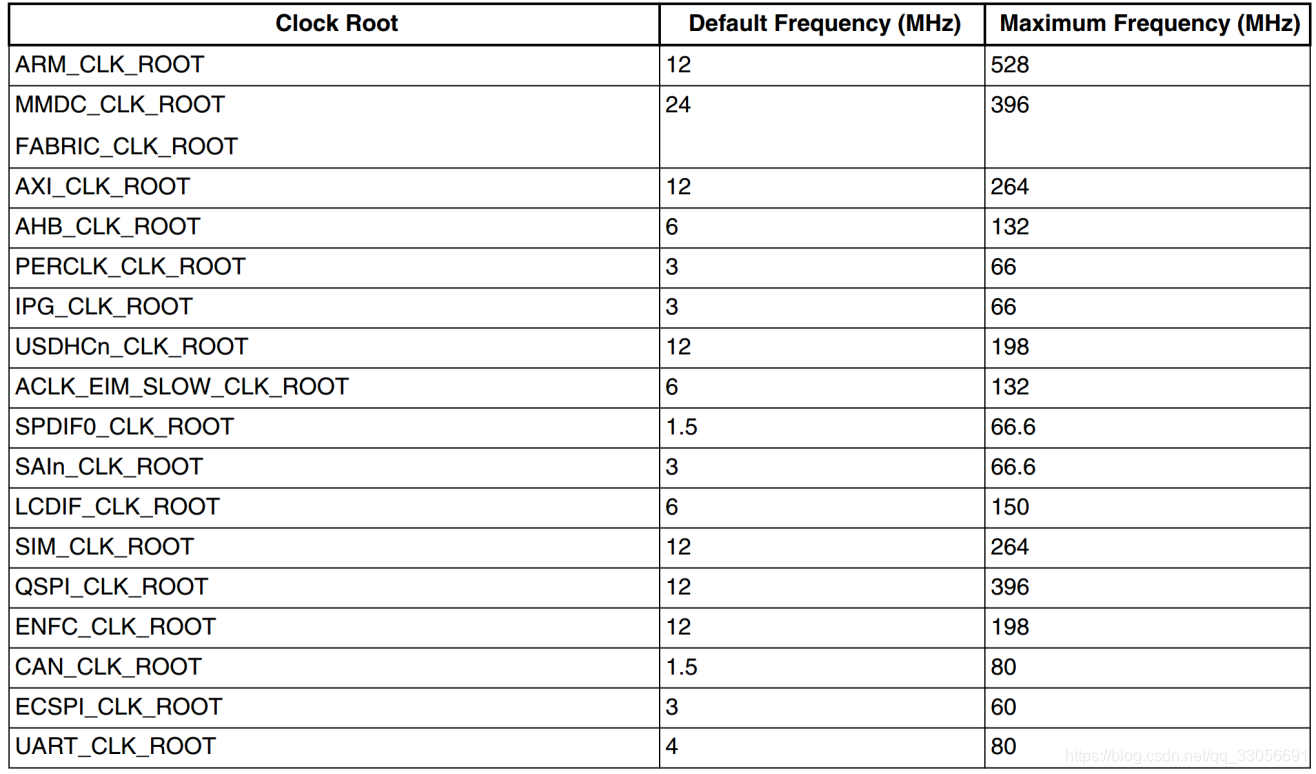

I.MX6U 外设根时钟可设置范围：
AHB_CLK_ROOT 最高可以设置 132MHz，
IPG_CLK_ROOT和PERCLK_CLK_ROOT最高可以设置66MHz。
将AHB_CLK_ROOT、IPG_CLK_ROOT，PERCLK_CLK_ROOT 分别设置为132MHz 、66MHz 、66MHz 。

1.6.1 AHB_CLK_ROOT 和 IPG_CLK_ROOT时钟频率设置

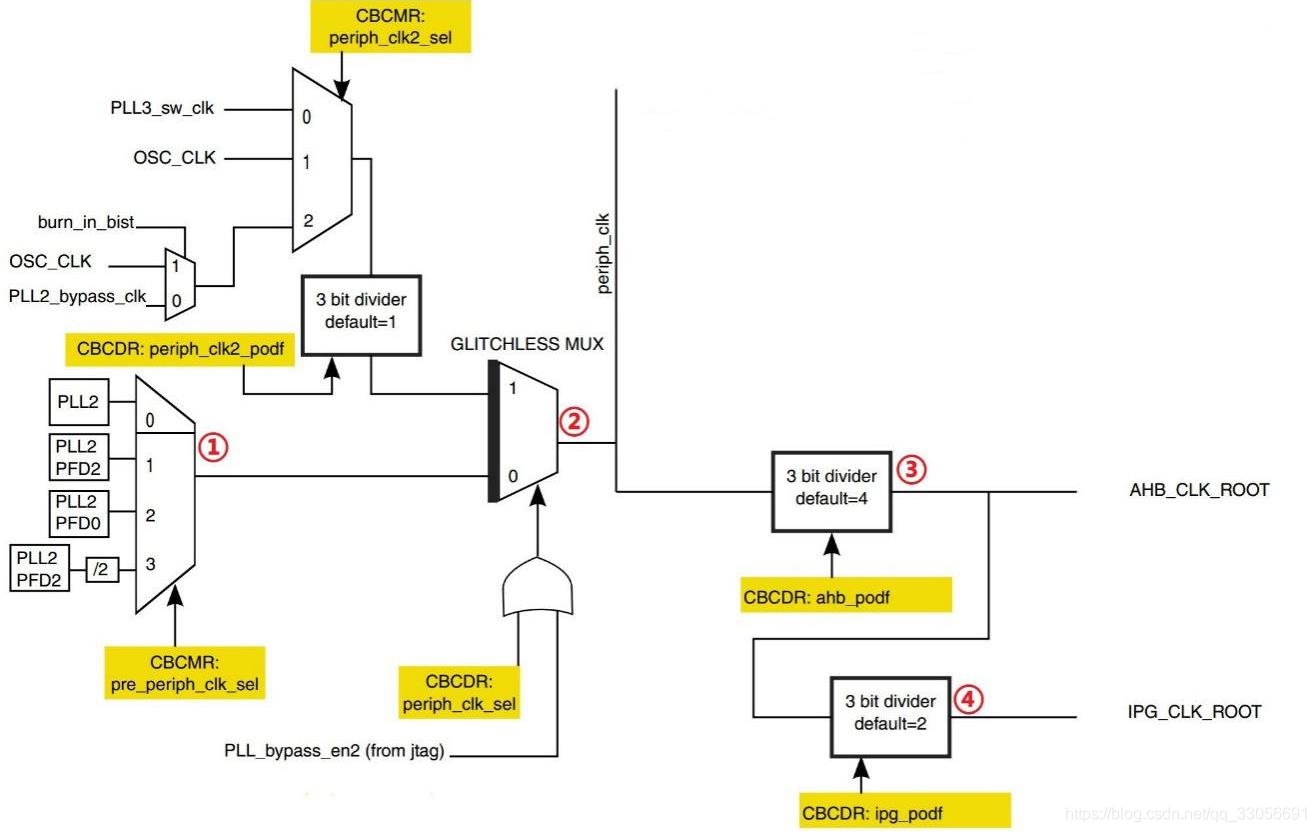

①、 此选择器用来选择 pre_periph_clk 的时钟源， 可以选择 PLL2、 PLL2_PFD2、 PLL2_PFD0和 PLL2_PFD2/2。寄存器 CCM_CBCMR 的 PRE_PERIPH_CLK_SEL 位决定选择哪一个，默认选择 PLL2_PFD2，因此 pre_periph_clk=PLL2_PFD2=396MHz。
②、 此选择器用来选择 periph_clk 的时钟源， 由寄存器 CCM_CBCDR 的 PERIPH_CLK_SEL位与 PLL_bypass_en2 组成的或来选择。当 CCM_CBCDR 的 PERIPH_CLK_SEL 位为 0 的时候periph_clk=pr_periph_clk=396MHz。
③、通过 CBCDR 的 AHB_PODF 位来设置 AHB_CLK_ROOT 的分频值，可以设置 1~8 分频，如果想要 AHB_CLK_ROOT=132MHz 的话就应该设置为 3 分频： 396/3=132MHz。 图中虽然写的是默认 4 分频，但是 I.MX6U 的内部 boot rom 将其改为了 3 分频！
④、 通过 CBCDR 的 IPG_PODF 位来设置 IPG_CLK_ROOT 的分频值， 可以设置 1~4 分频，IPG_CLK_ROOT 时钟源是 AHB_CLK_ROOT，要想 IPG_CLK_ROOT=66MHz 的话就应该设置2 分频：132/2=66MHz。

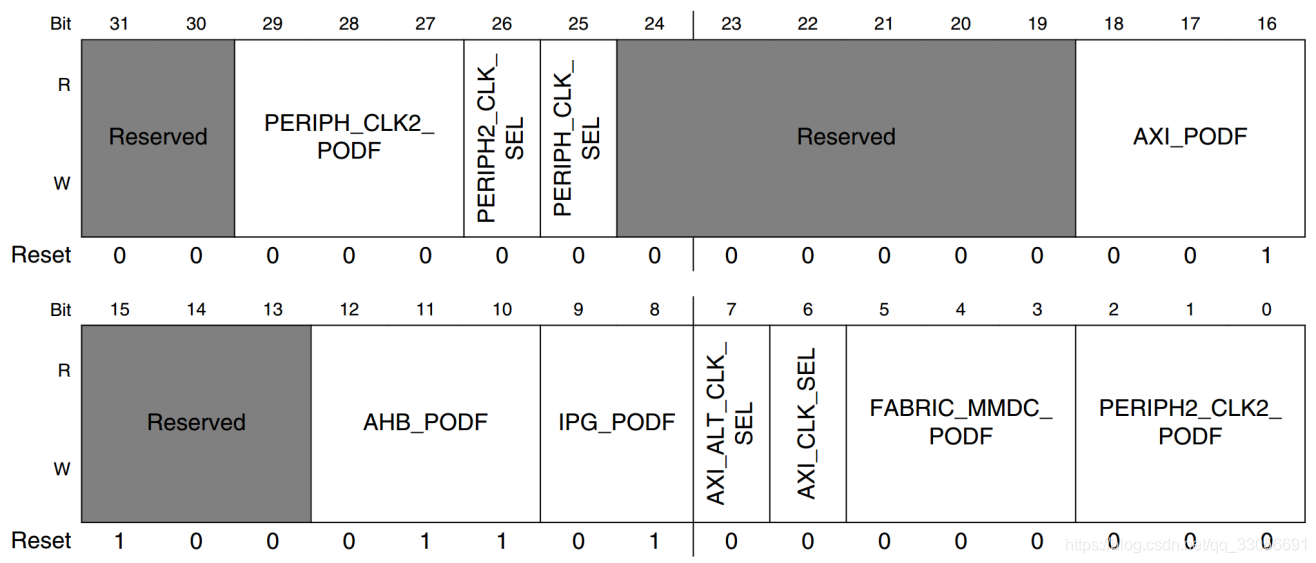

1.6.1.1 寄存器 CCM_CBCDR(设置分频数)

PERIPH_CLK2_PODF：periph2 时钟分频，可设置 0~7，分别对应 1~8 分频。
PERIPH2_CLK_SEL：选择 peripheral2 的主时钟，如果为 0 的话选择 PLL2，如果为 1 的话选择 periph2_clk2_clk。修改此位会引起一次与 MMDC 的握手，所以修改完成以后要等待握手完成，握手完成信号由寄存器 CCM_CDHIPR 中指定位表示。
PERIPH_CLK_SEL：peripheral 主时钟选择，如果为 0 的话选择 PLL2，如果为 1 的话选择 periph_clk2_clock。修改此位会引起一次与 MMDC 的握手，所以修改完成以后要等待握手完成，握手完成信号由寄存器 CCM_CDHIPR 中指定位表示。
AXI_PODF：axi 时钟分频，可设置 0~7，分别对应 1~8 分频。
AHB_PODF：ahb 时钟分频，可设置 0~7，分别对应 1~8 分频。修改此位会引起一次与MMDC 的握手，所以修改完成以后要等待握手完成，握手完成信号由寄存器 CCM_CDHIPR 中指定位表示。
IPG_PODF：ipg 时钟分频，可设置 0~3，分别对应 1~4 分频。
AXI_ALT_CLK_SEL：axi_alt 时钟选择，为 0 的话选择 PLL2_PFD2，如果为 1 的话选择PLL2_PFD1。
AXI_CLK_SEL：axi 时钟源选择，为 0 的话选择 periph_clk，为 1 的话选择 axi_alt 时钟。
FABRIC_MMDC_PODF：fabric/mmdc 时钟分频设置，可设置 0~7，分别对应 1~8 分频。
PERIPH2_CLK2_PODF：periph2_clk2 的时钟分频，可设置 0~7，分别对应 1~8 分频。

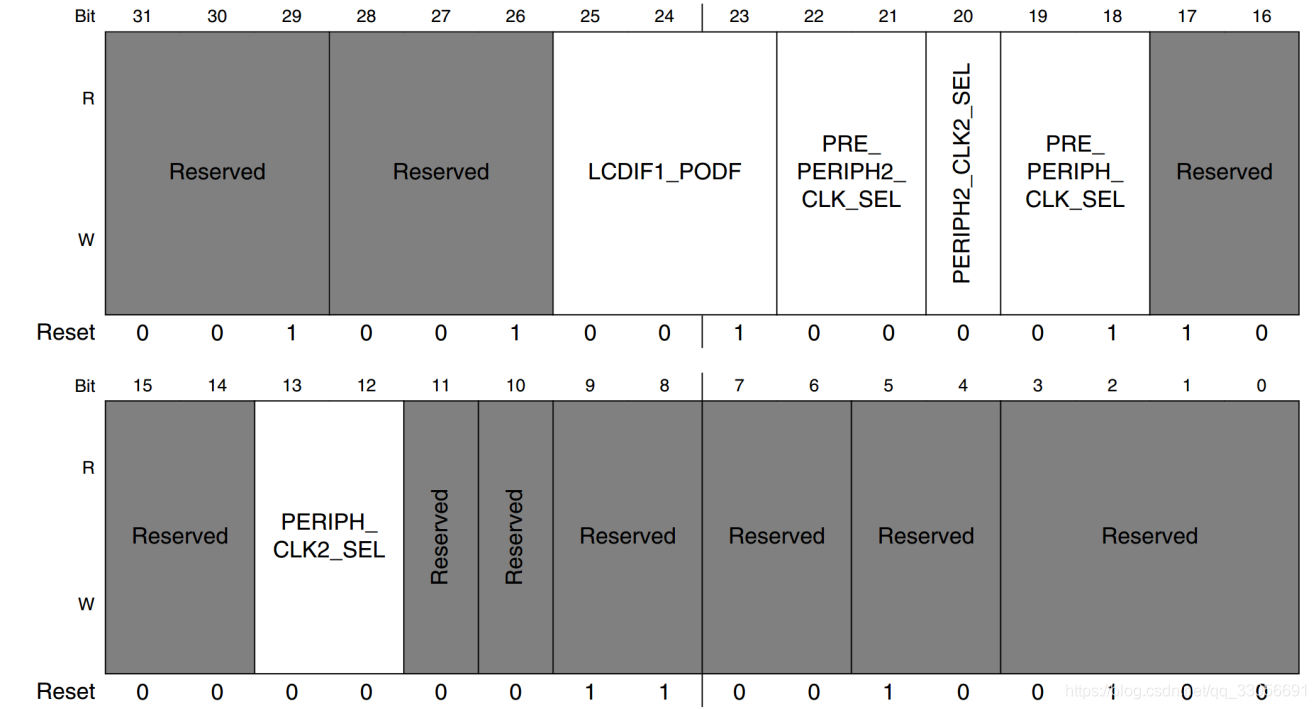

1.6.1.2 寄存器 CCM_CBCMR(选择时钟源)

LCDIF1_PODF：lcdif1 的时钟分频，可设置 0~7，分别对应 1~8 分频。
PRE_PERIPH2_CLK_SEL： pre_periph2 时钟源选择， 00 选择 PLL2， 01 选择 PLL2_PFD2，10 选择 PLL2_PFD0，11 选择 PLL4。
PERIPH2_CLK2_SEL： periph2_clk2 时钟源选择为 0 的时候选择 pll3_sw_clk， 为 1 的时候选择 OSC。
PRE_PERIPH_CLK_SEL：pre_periph 时钟源选择，00 选择 PLL2，01 选择 PLL2_PFD2，10 选择 PLL2_PFD0，11 选择 PLL2_PFD2/2。
PERIPH_CLK2_SEL： peripheral_clk2 时钟源选择， 00 选择 pll3_sw_clk， 01 选择 osc_clk，10 选择 pll2_bypass_clk。

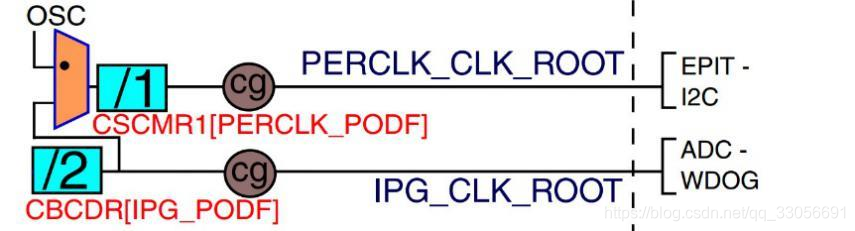

1.6.2 PERCLK_CLK_ROOT 时钟频率设置

PERCLK_CLK_ROOT 来 源 有 两 种 ： OSC(24MHz) 和IPG_CLK_ROOT
由寄存器 CCM_CSCMR1 的 PERCLK_CLK_SEL 位来决定，如果为 0 的话PERCLK_CLK_ROOT 的 时 钟 源 就 是 IPG_CLK_ROOT=66MHz 。
可以通过寄存器CCM_CSCMR1 的 PERCLK_PODF 位来设置分频， 如果要设置 PERCLK_CLK_ROOT 为 66MHz的话就要设置为 1 分频。

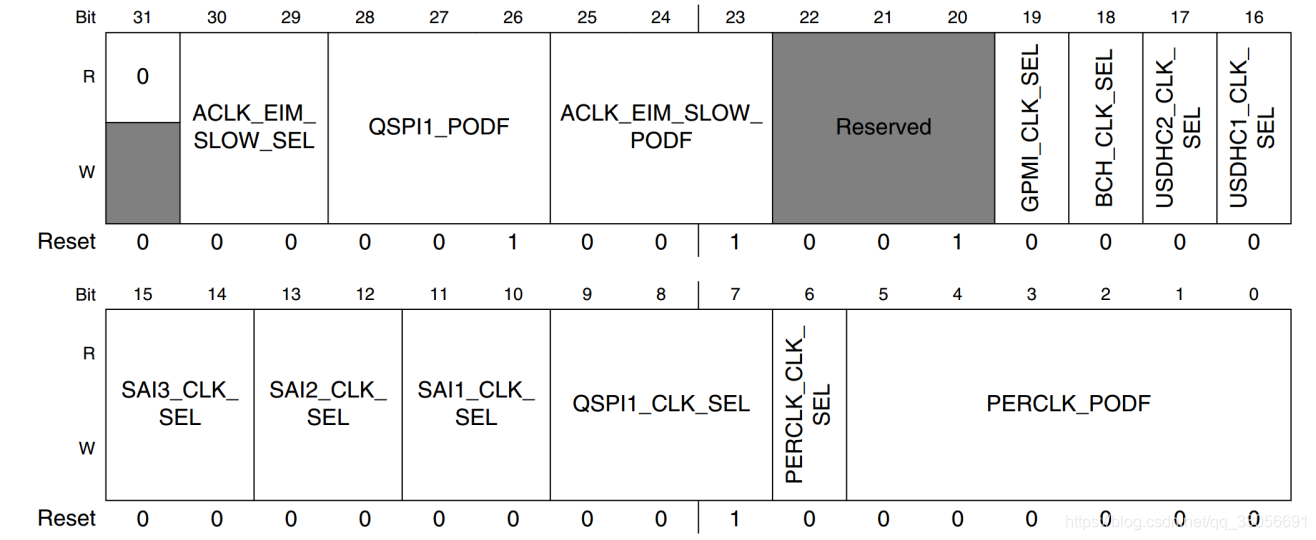

1.6.2.1 寄存器 CCM_CSCMR1(选择时钟源)

用于外设时钟源的选择，比如 QSPI1、ACLK、GPMI、BCH 等外设.
PERCLK_CK_SEL：perclk 时钟源选择，为 0 的话选择 ipg clk，为 1 的话选择 osc clk。
PERCLK_PODF：perclk 的时钟分频，可设置 0~7，分别对应 1~8 分频。
