RRC Measurement -- GAP

一、测量GAP定义：

3GPP提出了测量GAP（measurement gap）这种方式，即预留一部分时间（即测量GAP时间），在这段时间内，UE不会发送和接收任何数据，而将接收机调向目标小区频点，进行异频的测量，GAP时间结束时再转到当前本小区。
因为MeasGap测量的是PSS+SSS，而这两个信号规定在中心的72个子载波传输。RF收发器是以中心频点为依据的，因此如果临近小区的中心载波频点与当前小区相同，根本不需要切换到MeasGap，而只有当临近小区的中心频点与当前小区不一样时，才需要使用MeasGap。
当前所在小区和目标小区的载波频点不相同时，UE是否需要GAP进行辅助测量。
当UE需要进行异频测量时，eNB的RRC层需要给UE配置GAP参数：gap模式和gapOffset。这两个参数包含在RRCConnectionReconfiguration消息的MeasConfig字段的measGapConfig信元中。

测量分为同频测量（Intra-frequency measurement）和异频测量（inter-frequency measurement）。
同频测量，是指UE当前所在的小区和待测量的目标小区在同一个载波频点（中心频点）上。
异频测量，是指UE当前所在的小区和目标小区不在一个载波频点上。

如果UE需要进行异频测量（包括异制式测量），一种简单的方式是在UE设备中安装2种射频接收机，分别测量本小区的频点和目标小区的频点，但这样会带来成本提升和不同频点之间相互间扰的问题。因此，3GPP提出了测量GAP（measurement gap）这种方式，即预留一部分时间（即测量GAP时间），在这段时间内，UE不会发送和接收任何数据，而将接收机调向目标小区频点，进行异频的测量，GAP时间结束时再转到当前本小区。

二、什么时候需要配置测量GAP：

根据载波频点是否相同以及目标小区带宽与当前小区带宽大小关系 共有六种场景：

当前所在小区和目标小区的载波频点相同时，属于同频测量，不需要测量GAP。
当前所在小区和目标小区的载波频点不同时，属于异频测量，需要测量GAP。

三、测量GAP周期的配置和计算

TS 36.331中定义了gap模式，gp0、gp1、gp2-r14、gp3-r14、gp4-r15、gp5-r15… ，
S38.331中定义了不同间隙，gapOffset、Mgl、Mgrp、Mgta

1、gap模式：

gap模式分为gp0和gp1两种，gp0模式的GAP周期是40ms，gp1模式的GAP周期是80ms。无论是哪种模式，每次GAP的持续时间都是6ms(但5G的mgl可配置)。（在MeasGap期间，UE测量的检测的仅仅只是临近小区的主辅同步信号（PSS和SSS）。在一个MeasGap期间,UE最少可以检测到1个PSS和1个SSS。（FDD在0#SF和5#SF中均包含PSS和SSS，因此连续6个SF必然包含一个PSS+SSS的SF，对于TDD，PSS和SSS在相邻的两个SF中，因此连续6个SF的情况可能是2PSS+1SSS、1PSS+2SSS或1PSS+1SSS，同样可以完成主辅同步）。另据网络：为了和测量的目标小区同步上，至少需要：半帧（5ms）+主辅同步信号（2个OFDMA符号长度）+主辅同步信号之间时间长度（FDD为0，TDD为2个OFDMA符号长度）+接收机的频点转换时间，这些约为6ms）。

2、gapOffset
gapOffset参数会影响GAP的起始时刻，gp0模式下gapOffset的范围是0-39，gp1模式下gapOffset的范围是0-79。有了GAP周期和gapOffset两个值，就可以计算出具体的GAP时刻。

当UE需要进行异频测量时，RRC层需要给UE配置GAP参数：gap模式和gapOffset。这两个参数包含在RRCConnectionReconfiguration消息的MeasConfig字段的measGapConfigt信元中，如下图所示。

3、测量间隙：
（1）LTE 与 NR 区别

LTE：测量间隙长度(MGL)是固定的，这样至少一个同步信号(PSS, SSS)包含在一个间隙中。LTE同步信号以5毫秒的周期传输，因此LTE的MGL为6毫秒，允许0.5毫秒的射频模块在 Meas间隙的开始和结束处重新调整。终端检测Meas间隙中的同步信号，识别物理小区 ID (PCI)和接收时序，然后终端对小区特有的参考信号(CRS)执行测量。

NR：

gapFR1 : 该配置只能应用于FR1。gapFR1 Geas Gap间隙不能与gapUE 一起配置。 例如，当UE处于RRC连接模式状态，并处于EN-DC连接时需要测量FR1频率时，gNB将配置gapFR1或gapUE。
gapFR2 : 该配置只能应用于FR2。 与gapFR1类似，gapFR2不能与gapUE 一起配置。 例如，如果UE处于RRC连接模式，并处于EN-DC连接时需要测量FR2频率时，gNB将配置gapFR2或gapUE。
这种间隙配置适用于所有频率，即FR1和FR2。 如果gapUE被配置，那么gapFR1和gapFR2都不能被配置。 利用这种测量间隙结构，我们可以测量FR1, FR2和非NR RAT。
（2）测量间隙参数配置：

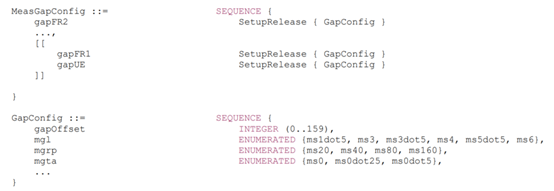

与LTE相同，在5G中RRC也负责为UE提供测量间隙模式配置。这是使用 MeasGapConfig IE 内的MeasConfig 和 RRC重新配置消息。 它分为两部分：

第一部分规定了测量间隙的控制设置 / 释放，
第二部分规定了测量间隙的配置和控制设置 / 释放。

gapOffset: 定义为gap模式的偏移量。 大约有160个偏移值，但是并不是所有的值都适用于所有的周期。 偏移量值指向周期内的起始子帧，其值范围从0到MGRP-1。例如，如果周期为20 ms，则偏移量范围为0到19
测量gap长度(mgl) : 单位ms，值分别为1.5、3、3.5、4、5.5和6 ms。
测量gap重复周期(mgrp) : 单位ms ，可以配置为20,40,80和160 ms。
测量gap定时提前(Mgta) : 如果配置此功能，测量gap在间隙子帧出现之前开始测量mgta ms，即测量间隙从时间间隙ms提前到最新子帧出现之前的结束。定时提前量可以是0.25 ms (FR2)或0.5 ms (FR1)。
（3）为什么有多个测量间隔

5G NR Meas Gap 长度(mgl)不固定，3GPP 规范使其可配置。
固定的mgl可能会不必要地降低服务小区的吞吐量。 窗口和窗口(SMTC window)持续时间可以设置为匹配SSB传输和相应的 MGL。例如，如果我们认为SMTC窗口持续时间为2ms，Meas gap长度为6ms，这里4ms 段不可用于在服务单元中传输和接收数据，将导致低DL/UL吞吐量。

为了减少这种不必要的吞吐量降低，NR规范引入了可配置的Meas gap长度，分别为5.5 ms、4ms、3.5 ms、3ms 或1.5 ms，以及传统的6ms MGL。

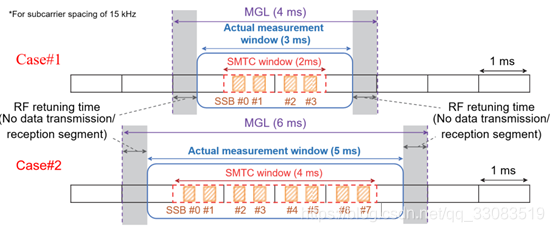

这可以在 case#1和 case#2中看到。 case#1使用SMTC窗口为2 ms，gap使用 MGL为4 ms，而例2使用4 ms SMTC窗口和更长的6ms MGL。

（4）meas gap中SFN 和SF算法

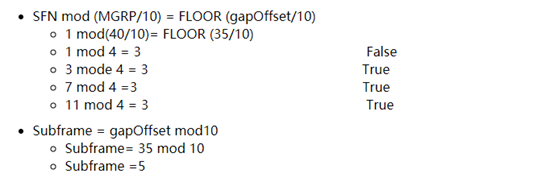

MGRP是meas gap重复周期，并且可将gapOffset 配置为0到MGRP-1之间的值。例如，当 MGRP配置值为40 ms，而gapOffset配置值为35时，meas gap的SFN和SF可以计算如下：

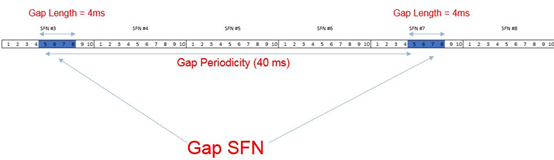

所以Meas gap的SFN可以是3,7,11,15,19等在Meas长度周期内的起始子帧5；

当UE处于测量GAP时，不会发送任何数据，即不会向gNB发送PUSCH数据，也不会发送HARQ-ACK、CQI/PMI/RI/SRS等信息。在这段时间内，gNB也不会给UE调度任何下行或上行资源。
MeasGap本身并不复杂，复杂的是再加入MeasGap后，UE在MeasGap期间不会发送任何数据。如ACK/NACK的资源会受到影响，从而导致PDSCH的位置进一步受限。
如FDD中DL-SCH的ACK/NACK在固定的n+4上发送。如果该n+4的位置恰好落到额MeasGap之中，则eNB在n的位置是不应该给该UE发送DL-SCH的。又比如，UE发送SR请求之后，DCI0（上行调度信息）不可以在MeasGap之前的四个SF传输，否则PUSCH会落入MeasGap之中。
TDD由于存在上下行配比，情况则更为复杂，但基本原理还是类似的。
UE与临近小区主辅同步后并不需要去进行进一步的同步，事实上在6SF的MeasGap期间也仅仅只能够完成主辅同步。除非是被eNodeB要求上报CGI, 才需要进一步的同步，并且读取邻小区的系统消息，而这个功能MeasGap并不能实现，需要引入UE对DRX的支持。

MAC要做的事情就是在GAP测期间，卡主上下行调度以免造成资源浪费。
