提示：学习 POE 的概念、功能、标准（包含 IEEE 802.3 af/at/bt 协议标准）、特性；以及POE 供电系统的组成、工作过程、管理模式和供电方式（包含 Alternative A 和 Alternative B ）等理论知识

一、POE 概述

1、POE的概念

POE是指通过以太网网络进行供电，即PoE允许电功率通过传输数据的线路或空闲线路传输到终端设备，即通过10BASE-T、100BASE-TX、1000BASE-T以太网网络供电，可靠供电的距离最长可达到100米

2、POE的功能

PoE设备能直接给各个接入设备供电，可以省掉终端设备外接电源，减少连线，节约成本，方便管理

3、POE的标准

通常情况下，PoE标准分为：标准 POE 和 非标准 POE 两大类

① 标准POE ：指符合 IEEE 802.3af 标准、 IEEE 802.3at 标准、 IEEE 802.3bt 标准三个标准

② 非标准POE ：不符合上述IEEE标准‌，通常指使用自定义的电压、电流规格或其他非标准化的PoE

3.1 IEEE 802.3af

该标准规定设备 最大输出功率15.4瓦，最大电流350mA，实际可用电力大约为12.95瓦‌，适用于办公室里的IP电话小功率无线路由器等不超过13瓦的设备

3.2 IEEE 802.3at

该标准规定设备 最大输出功率25.5瓦，最大电流600mA，实际可用电力大约为25.5瓦‌，适用于高清晰度摄像头或更复杂的无线接入点等中等功耗设备‌

3.3 IEEE 802.3bt

该标准共有两种模式：① Type 3模式： 提供高达60瓦的电力，实际可用电力大约为51瓦；② Type 4： 模式提供高达90瓦的电力，实际可用电力大约为71.3瓦，适用于某些专业摄像设备或高性能计算设备‌（如服务器和大型数据中心设备)

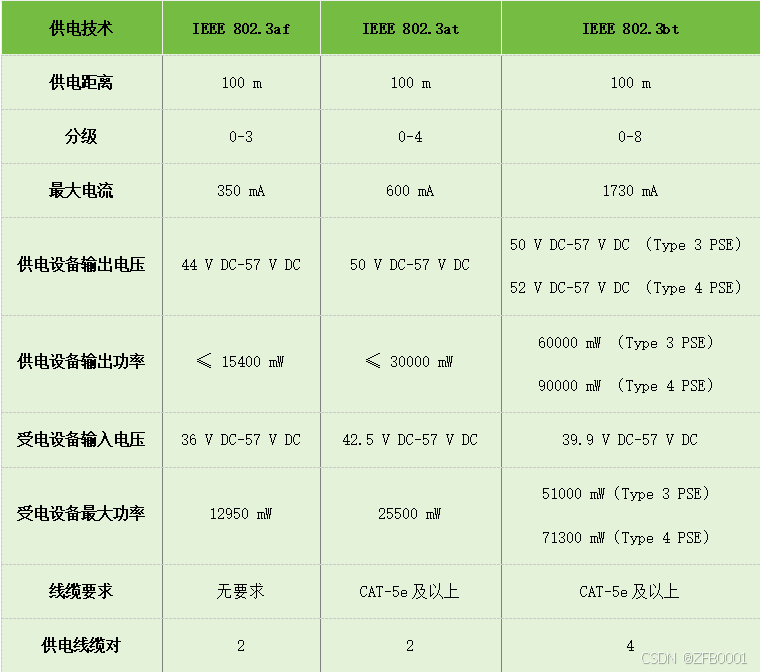

4、POE的特性

在这里插入图片描述

二、POE 原理

1、POE供电系统的组成

通常情况下，PoE供电系统由：供电设备PSE（Power-sourcing Equipment） 和 受电设备PD（Powered Device） 两个部分组成

1.1 供电设备

供电设备 ：指通过以太网给受电设备供电的PoE设备（如 POE交换机）

1.2 受电设备

受电设备 ：指接受供电设备供电的终端设备，即需要供电的终端设备（如摄像机、无线AP等）

1.3 说明

说明：供电设备下接的受电设备的数量，由PoE电源的功率决定

2、POE供电的工作过程

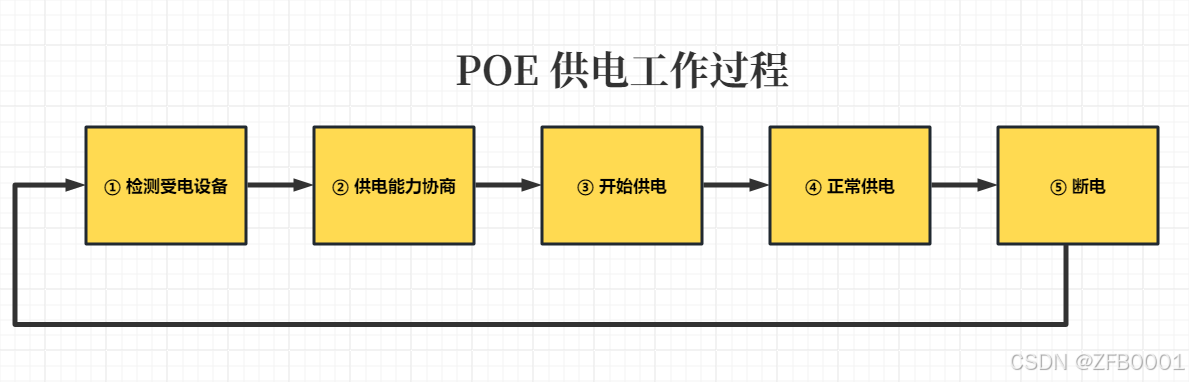

POE供电工作过程通常有：① 检测受电设备 、 ② 供电能力协商 、 ③ 开始供电 、④ 正常供电 、⑤ 断电 五个步骤

在这里插入图片描述

2.1 检测受电设备

供电设备PSE 在端口周期性输出电流受限的小电压，用以检测 受电设备PD 设备的存在。如果检测到特定阻值的电阻，说明线缆终端连接着支持IEEE 802.3af标准或IEEE 802.3at标准的受电端设备（电阻值在19kΩ～26.5kΩ的特定电阻，通常的小电压为2.7V～10.1V，检测周期为2秒）
