【学习笔记】网络设备（华为交换机）基础知识 16 —— 框式交换机（S7700系列）硬件、接口、指示灯

提示：学习华为框式交换机（S7700系列）硬件信息相关知识，含 设备的整机外观结构、主要组成部分、整机槽位配置（包含 业务板、主控板、电源、风扇）、设备的接口说明 （包含 业务板、主控板接口说明）、设备的指示灯说明（包含业务板RUN/ALM、LINK/ACT指示灯、主控板RUN/ALM、ACT指示灯、电源指示灯、风扇指示灯）

一、硬件描述

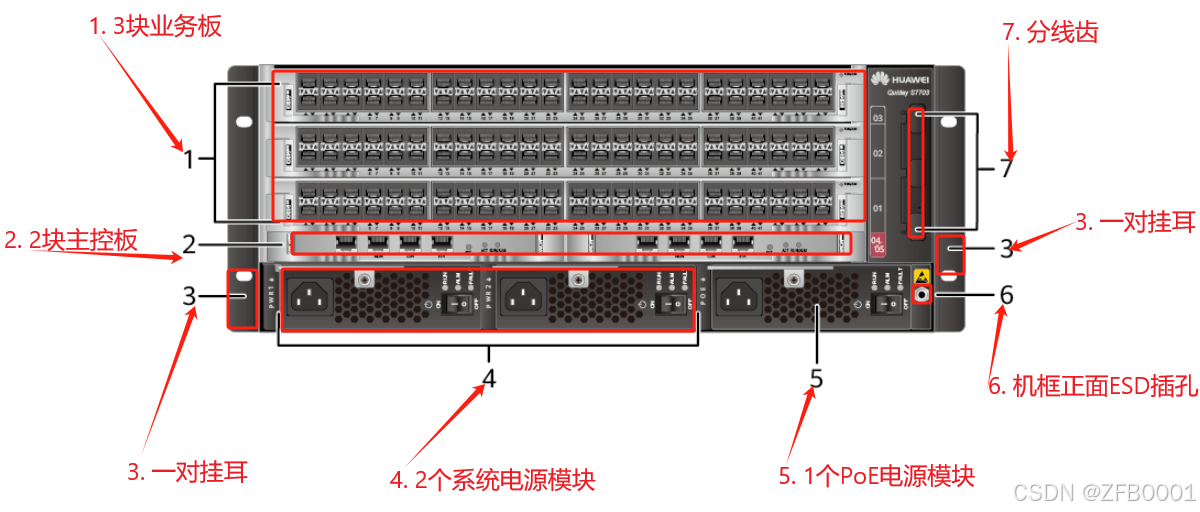

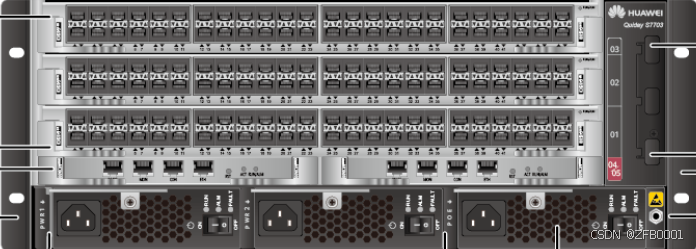

1、整机外观结构

说明：框式交换机以：S7703 型号为例

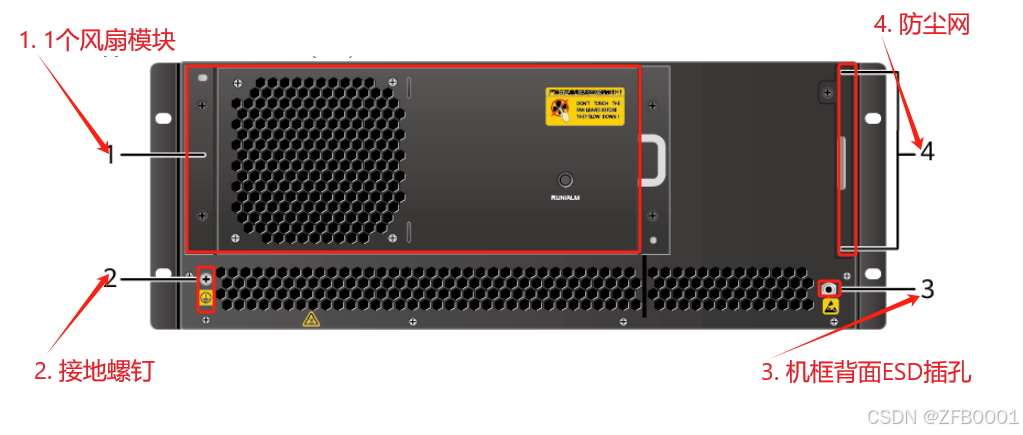

2、主要组成部分

硬件只要由：业务板、主控板、系统电源、PoE电源、风扇、防尘网等部件组成

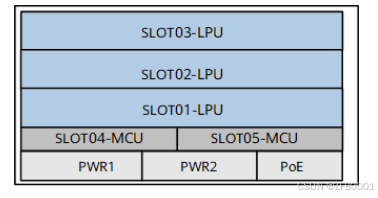

3、整机槽位配置

S7703机框提供3个业务板槽位、2个主控板槽位、2个系统电源槽位、1个PoE电源槽位

3.1 业务板（LPU）槽位

业务板槽位说明：① S7703、S7703 PoE机框的01号～03号槽位；② S7706、S7706 PoE机框的01号～06号槽位；③ S7710机框的01号～10号槽位；④ S7712机框的01号～12号槽位。

3.1.1 十兆/百兆以太网电接口板

提供电口的数据接入和线速交换、通常情况支持热插拔
