ST-link Utility Can not connect to target 链接不上 解决方法

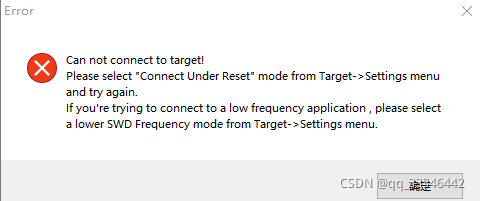

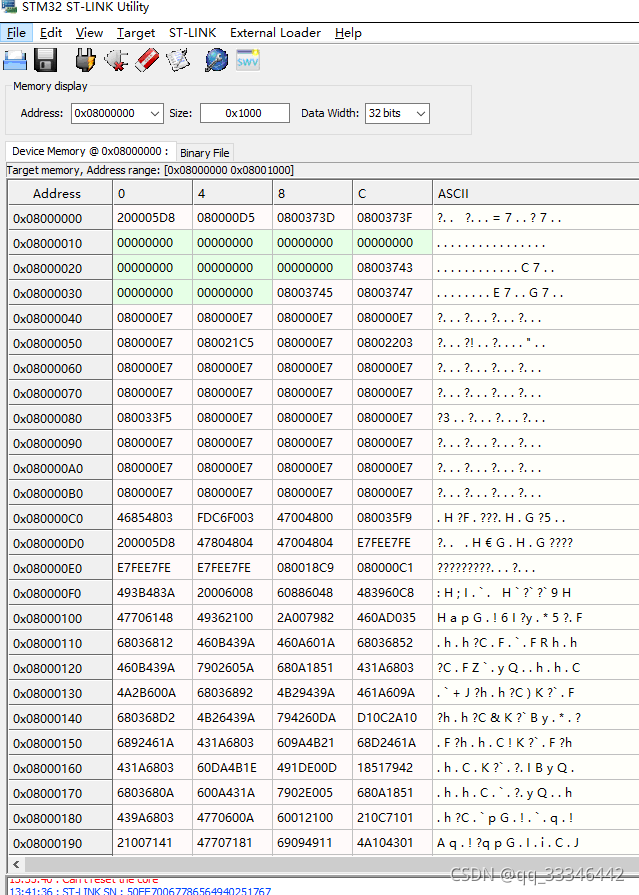

ST-link Utility Can not connect to target链接不上的截图

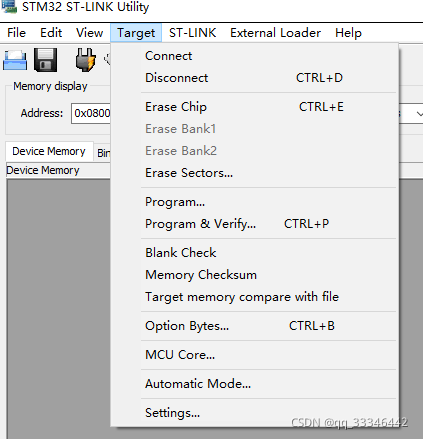

点上方菜单Target

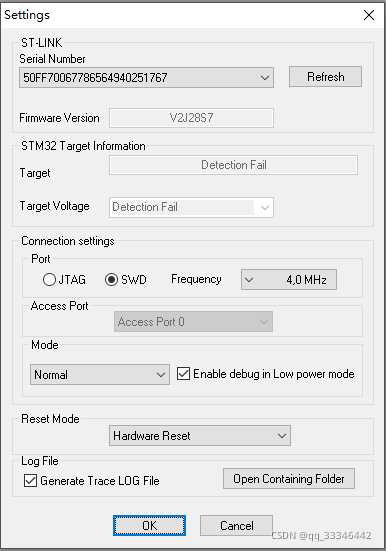

弹出这样的窗口

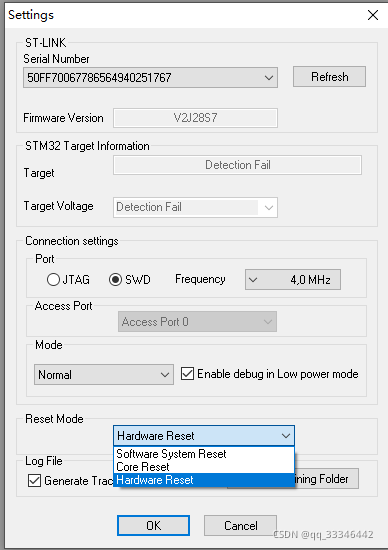

默认是Haraware Reset

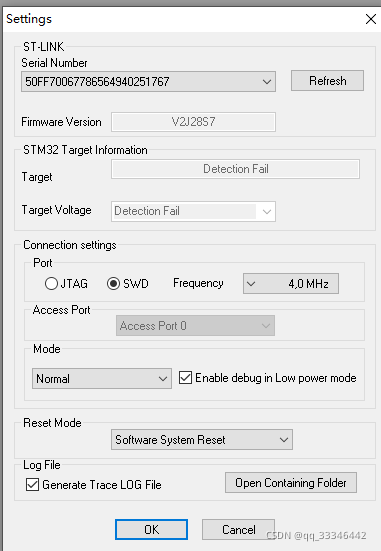

给他改成Software SystemReset
点击OK后,就链接上了。

<think>好的,用户遇到了ST-Link报错“Can not connect to target!”,提示需要选择“Connect Under Reset”模式或者降低SWD频率。我需要先分析可能的原因,再逐步给出解决方案。 首先,硬件连接问题可能是一个常见原因。检查SWD接口的接线是否正确,特别是SWDIO、SWCLK、GND和电源线是否连接牢固。如果接线松动或接触良,可能导致通信失败。另外,目标板的供电情况也需要确认,是否电源稳定或者电压足,这时候ST-Link可能无法正常与目标芯片通信。 接下来,复位电路的问题。有些目标板的设计可能没有外置复位按钮,或者复位电路存在电容过大导致复位信号无法及时释放。这时候使用“Connect Under Reset”模式可以强制在复位状态下连接,确保芯片处于可调试状态。建议用户检查硬件复位电路,尤其是复位引脚的上拉电阻和电容参数是否符合要求。 SWD频率设置也是一个关键点。如果目标芯片的主频较低,或者时钟配置有问题,高SWD频率可能导致通信失败。用户需要根据目标芯片的实际运行频率,在ST-Link设置中逐步降低SWD频率,例如从4MHz降到1MHz甚至更低,测试同频率下的连接情况。 另外,目标芯片的状态也需要考虑。如果芯片处于睡眠模式、停机模式等低功耗状态,或者程序禁用了调试接口,ST-Link可能无法连接。此时,尝试给目标板断电再上电,确保芯片处于正常启动状态,或者检查程序是否意外关闭了SWD接口的时钟。 软件配置方面,用户需要确认工程设置中的调试器选项是否正确选择了ST-Link,并且SWD接口已启用。有时候,IDE的配置错误会导致调试器无法正确初始化。此外,更新ST-Link的固件版本也可能解决兼容性问题,建议用户检查是否有可用的固件更新。 最后,如果以上步骤都无法解决问题,可能存在硬件损坏,比如ST-Link调试器本身故障,或者目标芯片的SWD接口损坏。可以尝试更换ST-Link或目标板进行交叉测试,以确定问题根源。 总结下来,用户需要按照硬件连接、复位模式、SWD频率、目标状态、软件配置的顺序逐一排查,确保每一步都正确无误。如果问题仍然存在,可能需要更深入的硬件诊断或联系技术支持。</think>遇到ST-Link报错"Can not connect to target!"时,可按以下步骤排查解决--- ### **一、问题本质** 该报错表明ST-Link调试器无法通过SWD协议与目标芯片建立通信,核心问题在于**硬件连接**、**芯片状态**或**调试配置**异常。 --- ### **二、关键排查步骤** #### **1. 硬件连接检查** - ✅ **SWD接口确认**: - 检查`SWDIO`、`SWCLK`、`GND`连线是否接触可靠 - 确保目标板供电正常(部分ST-Link需外接供电) - 测量芯片VDD电压是否稳定(3.3V/1.8V等) - ⚠️ **复位信号验证**: - 若目标板无硬件复位按钮,需外接复位电路 - 检查`NRST`引脚是否被意外拉低或浮空 #### **2. 启用"Connect Under Reset"模式** 1. 在IDE(Keil/IAR/STM32CubeIDE)中进入调试设置: ```plaintext Target -> Settings -> Debug -> Connect Under Reset ``` 2. 勾选该选项后重新下载程序 3. **原理**:强制在复位期间建立连接,规避芯片异常状态 #### **3. 调整SWD频率** 1. 进入调试器设置界面: ```plaintext Target -> Settings -> Debug -> SWD Frequency ``` 2. 逐步降低频率测试(如4MHz→1MHz→400kHz) 3. **适用场景**: - 目标芯片时钟未正确配置 - 长线缆/PCB走线干扰严重 #### **4. 芯片状态确认** - 🔌 **断电重启**:完全断开目标板电源5秒后重连 - 🔧 **Boot模式检查**: - 确保BOOT0引脚配置为从Flash启动 - 某些芯片需特定Boot引脚电平才能调试 - 💤 **低功耗模式处理**: - 若芯片处于睡眠模式,需硬件复位唤醒 #### **5. 软件配置验证** - 检查工程设置中的`Debugger`选项是否选择ST-Link - 确认`SYS`调试功能已开启(STM32CubeMX中需启用`Serial Wire`) --- ### **三、进阶解决方案** 1. **更新ST-Link固件**: - 使用ST-Link Utility升级工具 - 官网下载最新驱动:https://www.st.com/stlink 2. **交叉测试**: - 尝试连接其他开发板验证ST-Link是否损坏 - 更换SWD线缆排除接触良 3. **检查芯片保护**: - 使用STM32CubeProgrammer擦除全片(解除读保护) - 执行命令:`STM32_Programmer_CLI -c port=SWD -e all` --- ### **四、典型故障案例** | 现象 | 原因 | 解决方案 | |-------|-------|----------| | 连接时芯片发烫 | 电源短路 | 立即断电,检查PCB短路点 | | 仅部分频率能连接 | 时钟树配置错误 | 检查RCC配置,确认HSI/HSE启用 | | 更换线缆后正常 | 线缆阻抗过高 | 使用带屏蔽的短接线(<30cm) | --- ### **五、预防措施** - 设计PCB时预留测试点:`SWDIO`、`SWCLK`、`NRST` - 在原理图中为SWD接口添加TVS二极管(防静电) - 避免在`NRST`引脚接大容量电容(建议≤100nF) 若问题仍未解决,请提供以下信息进一步诊断: 1. 芯片具体型号(如STM32F103C8T6) 2. 使用的IDE及版本 3. PCB原理图中SWD接口部分的截图
