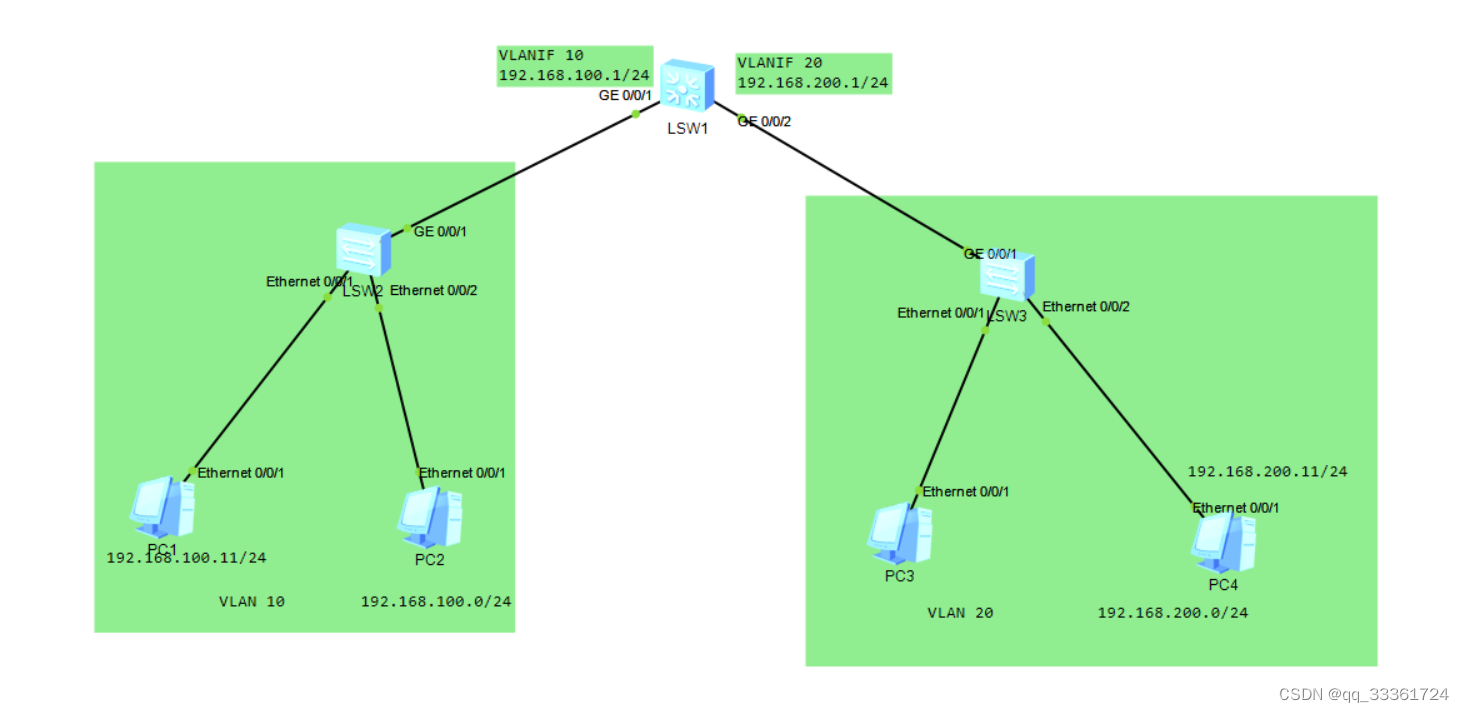

实现不同vlan用户间的三层通信



在LSW1上创建vlan10 和vlan 20

然后在LSW1上进行端口配置，配置接口类型为access，允许相应vlan通过

LSW1

LSW2

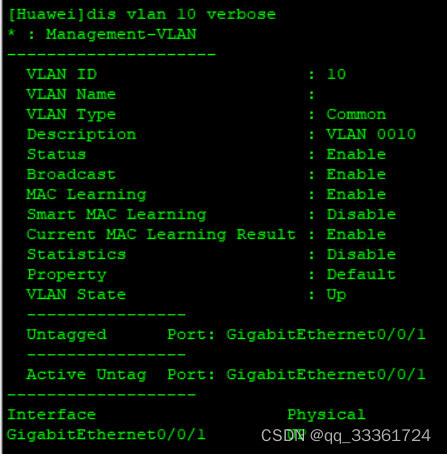

检查一下配置



可以看到vlan 10已经加入了相应端口gig0/0/1，vlan 20已经加入了相应端口gig0/0/2

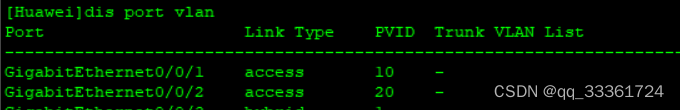

然后查看LSW1上所有vlan包含的端口信息

可以看到两个端口都被配成了access端口，且相应的pvid也都是正确的

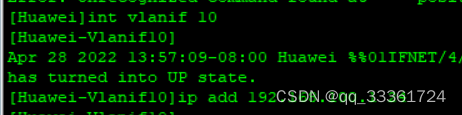

接下来在LSW1和LSW2上创建vlanif接口，并配置相应的ip地址

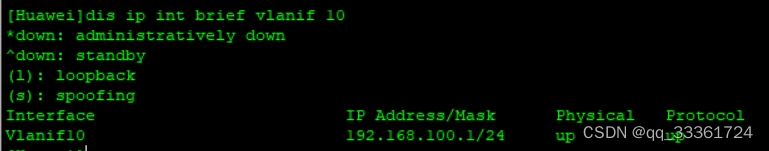

 然后确认配置的是否正确

可以看到接口状态和链路层协议状态都是up的，并且该接口也配置了ip地址，说明该vlanif接口已配置成功，将pc1的缺省网关配置为S1上vlanif 10的ip地址，将pc4的缺省网关配置为vlanif 20的ip地址

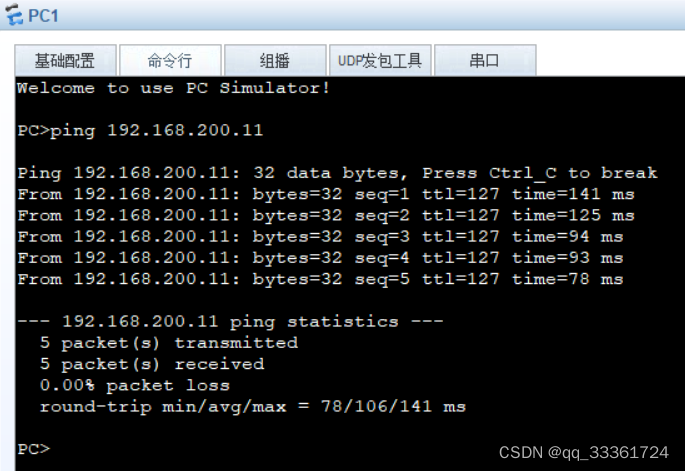

然后在pc1上ping pc4



可以看到pc1收到了pc4的响应，三层交换机LSW1成功的实现了vlan 10和vlan 20的通信
