实现类CAD的交互式命令系统

揽月凡尘

已于 2022-04-22 08:32:30 修改

阅读量1.7k

点赞数

分类专栏： C++技术文章标签： c++ cad

于 2022-01-04 16:35:19 首次发布

本文链接：https://blog.csdn.net/qq_33377547/article/details/122306084

版权

C++技术专栏收录该内容

18 篇文章

订阅专栏

看一段操作:

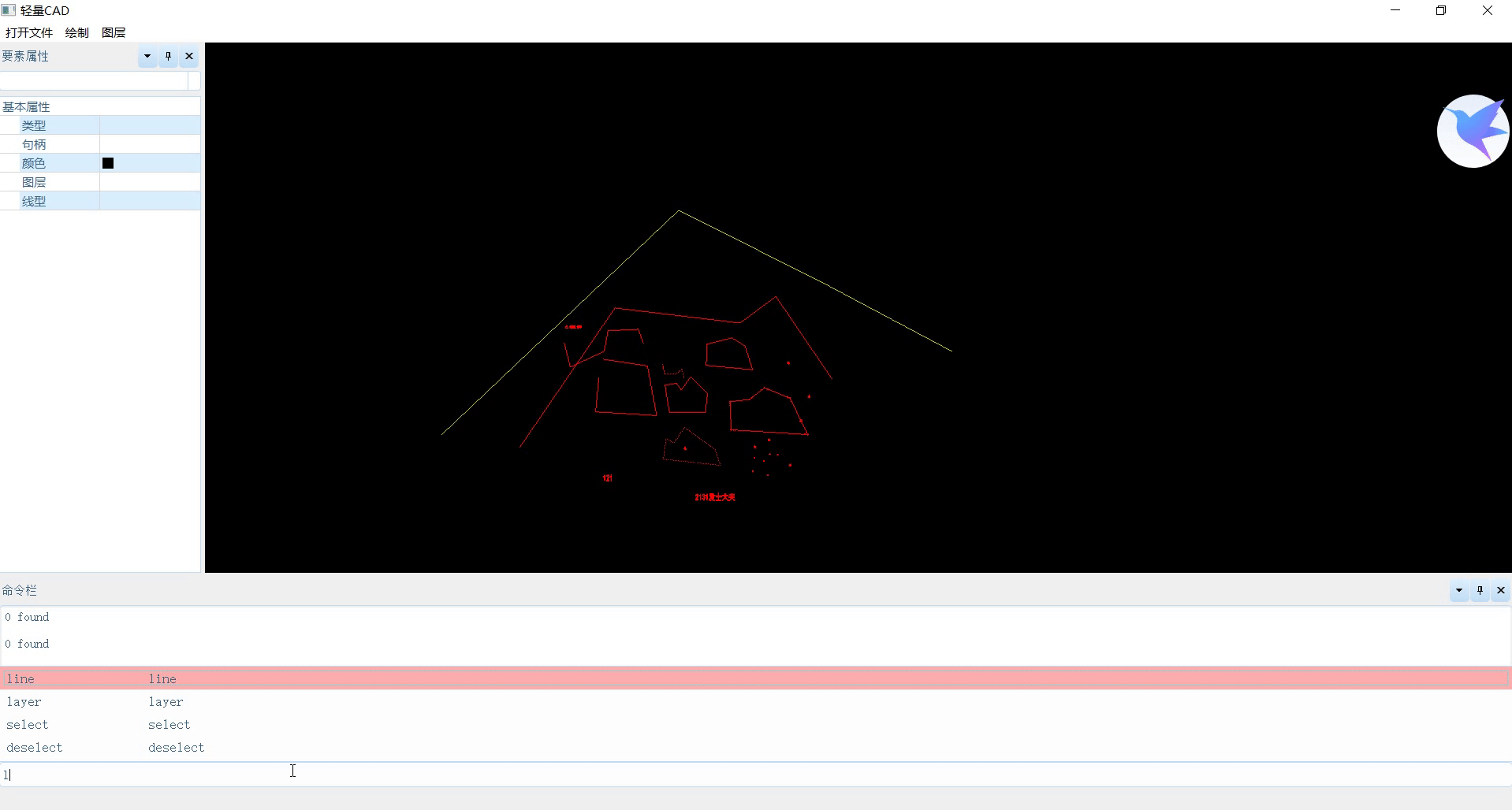

上面这个动画是我自己花了一周实现CAD绘图系统，里面实现了类CAD的交互命令
交互式命令操作流程

通过在命令栏或者菜单触发命令来启动相关功能，在命令执行过程中，命令栏提示当前命令的输入状态，当用户根据命令提示中的输入信息完成相应的操作(如在地图中点击某个点或者输入某个字符串）之后继续命令的下一步操作，直到命令的结束。
这种操作方式在设计类、地图类软件中经常用到，如AutoCAD,ARCGIS软件中，实现方式也有很多种。也各有优缺点，本文主要介绍类CAD系统中的交互命令实现。

在AutoCAD的二次开发中，有类似的提示用户等待函数

acedGetString函数暂停程序执行，等待用户输入一个字符串，该函数定义为：
int acedGetString(int cronly, const char * prompt, char * result);
acedGetString函数暂停程序执行，等待用户输入一个坐标，该函数定义为：
int acedGetPoint(const char* prompt,AcDbPoint* result);
//命令函数,以下是伪代码;
void cmd_drawline()
{
    AcDbPoint result_point;
    auto es= acedGetPoint("请输入起点坐标",&result_point);
    //在这个函数中，中断了命令drawline的执行，在不卡住主界面的情况下让用户输入所需要的值;
    AcDbPolylinePtr line=AcDbPolyline::createObject();
    if(es==eOk)
    {
         line->addPoint(result_point);
    }
    do {
       es= acedGetPoint("请输入下一个点坐标",&result_point);
       if(es==eNone)
       {
           break;
       }
       line->addPoint(result_point);
    } while(1);
}

常用交互式系统的解决办法

基于消息循环实现(C++）

消息循环的方式在各种语言中的都有类似的方法，比较容易找到解决办法。
优点:比较容易实现，在windows下可跨语言交互，

使用Qt的消息循环

//伪代码;
//用户输入类型;
enum InputType
{
    inputNothing,
    inputPoint,
    inputString,
};
struct CommandStatus
{
    //表示已经准备好输入;
    bool _has_read_get;
    char* _command_name;
    //输入结果;
    QVariant _result_value;
    //输入类型;
    InputType _inut_type=inputNothing;
};

//等待用户输入函数;
int acedGetPoint(const char* prompt,AcDbPoint* result)
{
    //获取当前的命令状态;
    CommandStatus&  command_status=getCurrentCommandStatus();
    //标记状态;
    command_status._inut_type=inputString;
    command_status._has_read_get=false;
    do {
       //最为关键的一步,Qt中防止阻塞的办法;
       qApp->processEvents();
       if(command_status._has_read_get)
       {
           break;
       }
    } while(true);

    //获取结果数据;
    result=command_status._value.toPoint();
}

//地图中鼠标按下或者命令栏中的输入完成事件

void Canvas::mousePress(QMouseEvent* event)
{
   if(event->inputType()==InputPoint)
   {
       //当这个事件结束之后就会退出acedGetPoint函数中的死循环;
       CommandStatus&  command_status=getCurrentCommandStatus();
       auto point=toScreen(event->pos());//将像素坐标转为地理坐标;
       command_status._has_read_get=true;
       command_status._result_value=point;
   }
}

使用Qt中的QEventLoop

QEventLoop类为我们提供了一种进入和退出一个事件循环的方法，模态对话框就是类似的实现方式(也可以使用windows的消息循环，但是因为不能跨平台，windows的消息应用范围不高;

//等待用户输入函数;
QEventLoop _loop;
int acedGetPoint(const char* prompt,AcDbPoint* result)
{
    //获取当前的命令状态;
    CommandStatus&  command_status=getCurrentCommandStatus();
    //标记状态;
    command_status._inut_type=inputString;
    command_status._has_read_get=false;
    //开启独立的事件循环;
    _loop.exec();
}

//地图中鼠标按下或者命令栏中的输入完成事件

void Canvas::mousePress(QMouseEvent* event)
{
   if(event->inputType()==InputPoint)
   {
       //当这个事件结束之后就会退出acedGetPoint函数中的死循环;
       CommandStatus&  command_status=getCurrentCommandStatus();
       auto point=toScreen(event->pos());//将像素坐标转为地理坐标;
       command_status._result_value=point;
       //退出循环;
       _loop.quit();
   }
}

在WPF中使用消息循环

当主程不是Qt程序时，上面的方法将会无效(当然也可以将Qt做成组件提供给C#中使用，具体方法在以前的文章<<C#的winform中嵌入Qt界面库>>。主要用用到了WPF的这个类 DispatcherFrame，这个类具体有什么作用，可以自行百度
ps：这个方法找了好久，才发现WPF有这样一个东西;

//其他的代码与C++的类似，最主要的时进入循环和退出循环中
class MessageCall
{
     private Stack<DispatcherFrame> _dispathcer_frame_list = new Stack<DispatcherFrame>();
    //挂起，进入消息循环,在
    public void yeild()
    {
        ComponentDispatcher.PushModal();
        var dispathcer_frame = new DispatcherFrame(true);
        _dispathcer_frame_list.Push(dispathcer_frame);
        Dispatcher.PushFrame(dispathcer_frame);
    }
    //退出消息循环;
    public void resume()
    {
         var dis_frame = _dispathcer_frame_list.Pop();
        if (dis_frame != null)
        {
            dis_frame.Continue = false;
        }

        ComponentDispatcher.PopModal();
    }
}

MessageCall message_call=new MessageCall();
int acedGetPoint(String prompt,ref AcDbPoint result)
{
    //获取当前的命令状态;
    CommandStatus  command_status=getCurrentCommandStatus();
    //标记状态;
    command_status._inut_type=inputString;
    command_status._has_read_get=false;
    //挂起，等待其他地方调用了resume才进行往下执行;
    message_call.yeild();
}

//地图中鼠标按下或者命令栏中的输入完成事件

void Canvas_mousePress(MouseEvent event)
{
   if(event->inputType()==InputPoint)
   {
       //当这个事件结束之后就会退出acedGetPoint函数中的死循环;
       CommandStatus  command_status=getCurrentCommandStatus();
       auto point=toScreen(event->pos());//将像素坐标转为地理坐标;
       command_status._result_value=point;
       message_call.resume();
   }
}

使用有栈协程解决

是一种比线程更加轻量级的存在，正如一个进程可以拥有多个线程一样，一个线程可以拥有多个协程.很多语言如go自带了协程的支持，C++20支持无栈协程，在网络通信中应用比较多。

常用的C++开源协程有 libgo 、libco、boost coroutine2、fibers 、C++20、windows纤程等，对于做命令驱动程序而言，一般只能用有栈协程, 无栈协程一般情况下协程函数一般情况下使用的是关键字来处理，有特定的返回值，也是通过语言语法糖来实现，局限性比较大(C++20的协程就是无栈协程)。

1. boost coroutine2

需要编译依赖boost的context模块，这里面没用到里面的fiber模块，fiber模块支持协程的调度。
封装到C#测试过，也支持协程的调用(某些协程跨语言调用就会出问题，如windows fiber在net2.0及以下版本可以用），也支持协程的调试。在net3.5版本中调试打断点会报调试异常(C#不支持协程调试)
这个库的使用相对来说还是不太友好，应用于交互系统中还是要写很多额外的代码。

#include "boost/coroutine2/all.hpp"
#include <stdio.h>
#include <iostream>
using namespace boost::coroutines2;
TCallback* _callback;
void cooperative(coroutine<void>::push_type &sink,int num)
{
	std::cout << "Hello";

	//之所以能够执行是因为重载了操作符()
	//返回main()函数继续运行
    //执行挂起操作;如果在交互系统中，这个sink是需要有成员变量接收的，
    //可以保留为指针,在命令中调用用户等待函数的时候在挂起;
	sink();


	std::cout << "world";

	//执行完毕，返回main继续执行
}


void Test::testone()
{
	coroutine<void>::pull_type source{ std::bind(cooperative,std::placeholders::_1, 1)};

	std::cout << ", ";
	_callback->showMessage();
	//返回cooperative函数继续执行
	source();

	std::cout << "!";

	std::cout << "\n";
}
输出结果是: hello,world!

2. 简单的协程库

https://github.com/tonbit/coroutine 是一个单文件协程库，在windows下使用的fiber实现，linux下是用的ucontext函数来实现的。非常简单易用.

thread_local static Ordinator ordinator
//coroutine.h文件中的101有一个这样的定义，需要去掉thread_local，否则多处调用很容易崩溃.

void cmd_drawline() //命令;
{
    AcDbPoint result_point;
    auto es= acedGetPoint("请输入起点坐标",&result_point);
    //在这个函数中，中断了命令drawline的执行，在不卡住主界面的情况下让用户输入所需要的值;
    AcDbPolylinePtr line=AcDbPolyline::createObject();
    if(es==eOk)
    {
         line->addPoint(result_point);
    }
    do {
       es= acedGetPoint("请输入下一个点坐标",&result_point);
       if(es==eNone)
       {
           break;
       }
       line->addPoint(result_point);
    } while(1);
}



enum InputType
{
    inputNothing,
    inputPoint,
    inputString,
};
struct CommandStatus
{
    //协程ID;
    int _coroutine_id;
    char* _command_name;
    //输入结果;
    QVariant _result_value;
    //输入类型;
    InputType _inut_type=inputNothing;
};

int acedGetPoint(const char* prompt,AcDbPoint* result)
{
    //获取当前的命令状态;
    CommandStatus&  command_status=getCurrentCommandStatus();
    //标记状态;
    command_status._inut_type=inputString;
    //挂起协程;
     coroutine::yield();
}

void Canvas::mousePress(QMouseEvent* event)
{
   if(event->inputType()==InputPoint)
   {
       //当这个事件结束之后就会退出acedGetPoint函数中的死循环;
       CommandStatus&  command_status=getCurrentCommandStatus();
       auto point=toScreen(event->pos());//将像素坐标转为地理坐标;
       command_status._result_value=point;
       //恢复命令,coroutine_id是我们创建的协程ID;
       coroutine::resume(command_status._coroutine_id);
   }
}

void execCommand(const char* command_name)
{
    //根据命令名，找到命令的回调函数执行;
    auto call_fun=CommandManager::instance().findCommand(command_name);
    call_fun();
}

//执行命令的主函数，非入口函数，这只是举个例子;
void main()
{
    auto rt1 = coroutine::create(std::bind(&execCommand, command_name));
    CommandStatus&  command_status=getCurrentCommandStatus();
    command_status._coroutine_id=rt1;
}
