文章描述了作者成功使用国产QMI8658芯片进行硬件连接，包括I2C总线设置和基本的软件驱动编写，如读写寄存器函数。还介绍了如何初始化设备并获取加速度计和陀螺仪的数据，但未提及低通滤波的处理。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

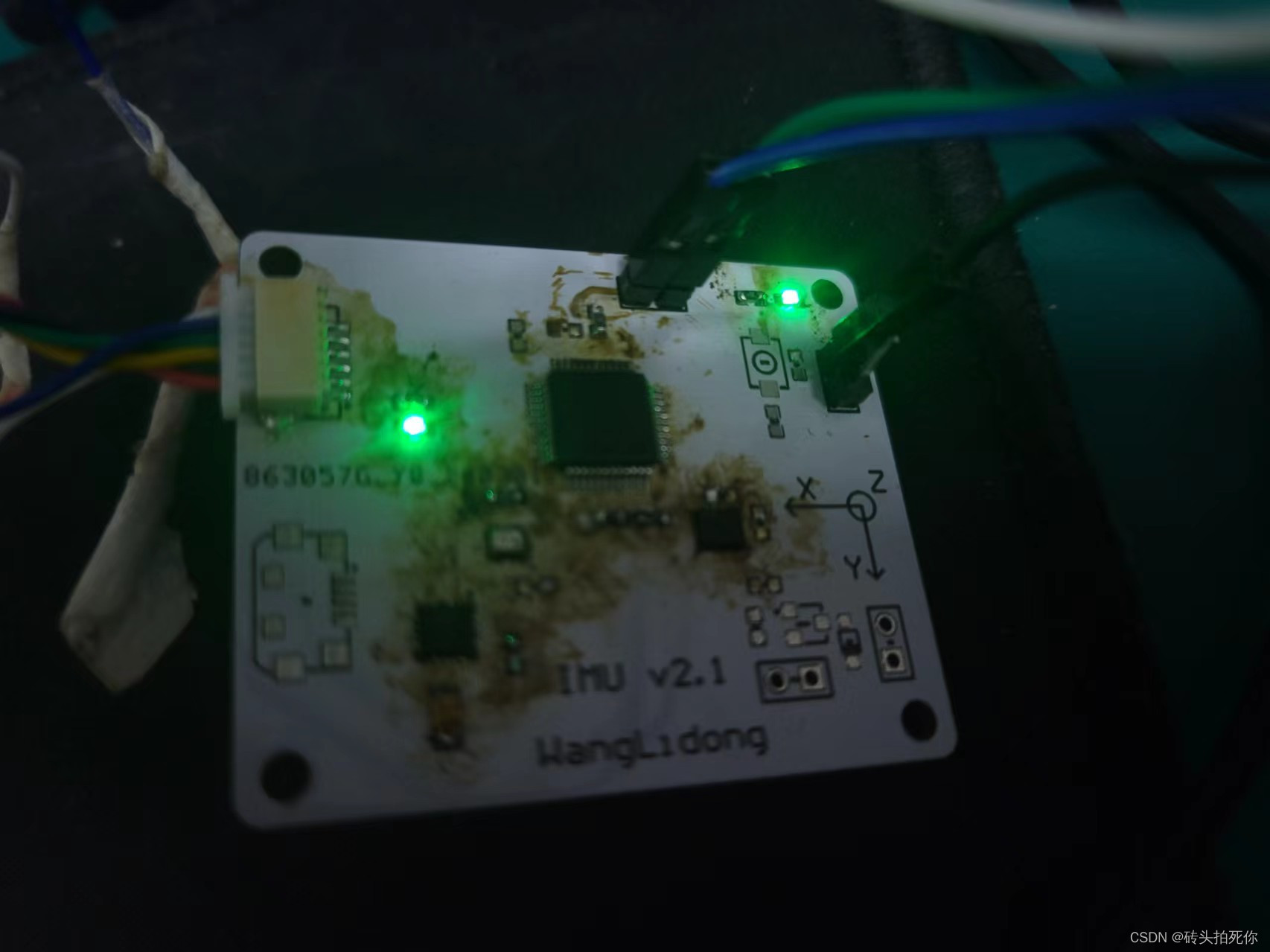

这个芯片纯国产挺好用的，电路很好设计，我这垃圾焊功，纯手焊，，居然能用。
在这里插入图片描述

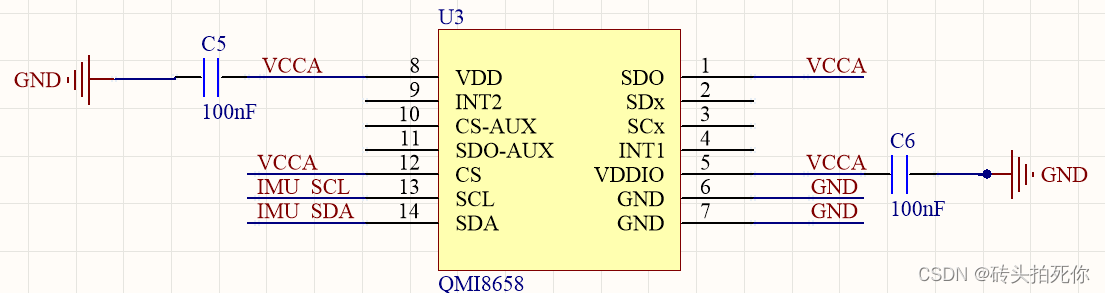

第一部分硬件连接

画的很简陋，看看就可以了，这里I2C总线需要接10K上拉没有画出来，这个需要注意一下。
在这里插入图片描述

第二部分软件驱动

I2C的具体时序实现需要自己搞定！！

2.1 I2C读写寄存器功能

u8 QMI8658_ReadReg(u8 dAddr, u8 Reg)
{
    u8 Value = 0;
    //1.启动IIC
    IIC_Start();
    //2.写设备地址
    IIC_Send_Byte((dAddr << 1)|0);
    //3.wait
    if(IIC_Wait_Ack())
    {
        IIC_Stop();
        return 1;
    }
    //4.寄存器地址
    IIC_Send_Byte(Reg);
    //5.wait
    if(IIC_Wait_Ack())
    {
        IIC_Stop();
        return 1;
    }
    //6.启动IIC
    IIC_Start();
    //7.设备地址
    IIC_Send_Byte((dAddr << 1)|1);
    //8.wait read ack
    if(IIC_Wait_Ack())
    {
        IIC_Stop();
        return 1;
    }

    Value = IIC_Read_Byte(1);
    //9.stop
    IIC_Stop();
    return Value;
}

void QMI8658_WriteReg(u8 dAddr, u8 Reg, u8 Value)
{
    //1.启动IIC
    IIC_Start();
    //2.写设备地址
    IIC_Send_Byte((dAddr << 1)|0);
    //3.wait
    while(IIC_Wait_Ack());
    //4.写寄存器地址
    IIC_Send_Byte(Reg);
    //5.wait
    IIC_Wait_Ack();
    //6.写value
    IIC_Send_Byte(Value);
    //7.wait
    IIC_Wait_Ack();
    //8.stop
    IIC_Stop();
}

2.2 qmi8658驱动部分

void QMI8658_Init()
{
    u8 uChipID = 0;
    u16 AX=0,AY=0,AZ=0,GX=0,GY=0,GZ=0;
    // 1.Device Reset & check Device
    QMI8658_WriteReg(QMI8658_DEV,CTRL9,0xA2); //PowerReset
    delay_ms(2000);                           // wait stable
    uChipID = QMI8658_ReadReg(QMI8658_DEV,0x00); // Read ID
    while(uChipID != 0x5) delay_ms(2000);        // device check
    printf("QMC5883 check Pass!:deviceID = 0x%x \r\n",uChipID);

    //2.Device Settings
    QMI8658_WriteReg(QMI8658_DEV,CTRL1,0x40); //地址自增，小端
    QMI8658_WriteReg(QMI8658_DEV,CTRL2,0x33); //配置加速度计 量程+-16g，采样率ODR==1kHZ
    QMI8658_WriteReg(QMI8658_DEV,CTRL3,0x73); //配置陀螺仪  量程±2048 dps ,采样率是940HZ
    QMI8658_WriteReg(QMI8658_DEV,CTRL5,0x0); //不使用低通滤波器
    QMI8658_WriteReg(QMI8658_DEV,CTRL6,0x0); //不使用Motion on Demand
    QMI8658_WriteReg(QMI8658_DEV,CTRL7,0x03); // 使能加速度计和陀螺仪

    delay_ms(2000);

    for(;;){
        AX = (u16)QMI8658_ReadReg(QMI8658_DEV,AX_H);
        AX = AX<<8;
        AX = AX | (u16)QMI8658_ReadReg(QMI8658_DEV,AX_L);

        AY = (u16)QMI8658_ReadReg(QMI8658_DEV,AY_H);
        AY = AY<<8;
        AY = AY | (u16)QMI8658_ReadReg(QMI8658_DEV,AY_L);

        AZ = (u16)QMI8658_ReadReg(QMI8658_DEV,AZ_H);
        AZ = AZ<<8;
        AZ = AZ | (u16)QMI8658_ReadReg(QMI8658_DEV,AZ_L);

        GX = (u16)QMI8658_ReadReg(QMI8658_DEV,GX_H);
        GX = GX<<8;
        GX = GX | (u16)QMI8658_ReadReg(QMI8658_DEV,GX_L);

        GY = (u16)QMI8658_ReadReg(QMI8658_DEV,GY_H);
        GY = GY<<8;
        GY = GY | (u16)QMI8658_ReadReg(QMI8658_DEV,GY_L);

        GZ = (u16)QMI8658_ReadReg(QMI8658_DEV,GZ_H);
        GZ = GZ<<8;
        GZ = GZ | (u16)QMI8658_ReadReg(QMI8658_DEV,GZ_L);

        printf("QMC5883 GX=%d\r\n", GX);
        printf("QMC5883 GY=%d\r\n", GY);
        printf("QMC5883 GZ=%d\r\n", GZ);
        delay_ms(60000);
	}
}
