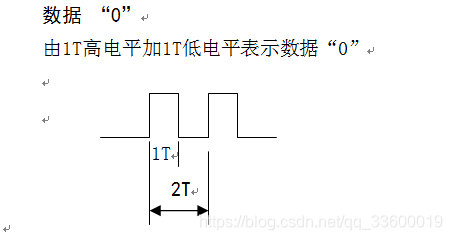

时间T
遥控器发射编码时所用到的最小时间单位,定义为 1T=560us.

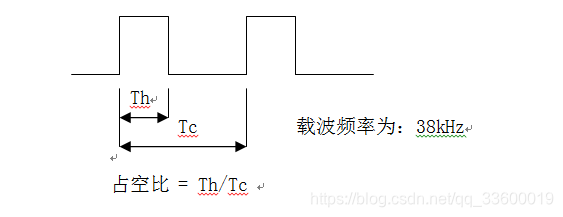

占空比
遥控器发射时的载波中,每个周期中的高电平时间与每个周期时间的比值。
数据格式
遥控器的数据共有19字节(152位)组成,前面有头码,后面有尾码。头码由9ms高电平加4.5ms低电平表示;头码结束后,有16位用户码位8306(1000 0011 0000 0110)。用户码后为数据码,数据码共152位,分成三部分,第一部分为前32位,32位后增加一个结束位,保持与科龙旧编码兼容;第二部分为扩展的64位数据码(其中最后八位为校验1,见3.4.2),增加一个结束位;第三部分为56位数据码(其中最后八位为校验2,见3.4.2)。用户码和数据码发射过程中,通过发射数据“0”,和数据“1”来完成;第一部分数据后的结束位由1T高电平和8ms低电平组成,第三部分数据后的结束位(即尾码)由1T的高电平和持续的低电平组成。发送时,数据是先发低位,再发高位。

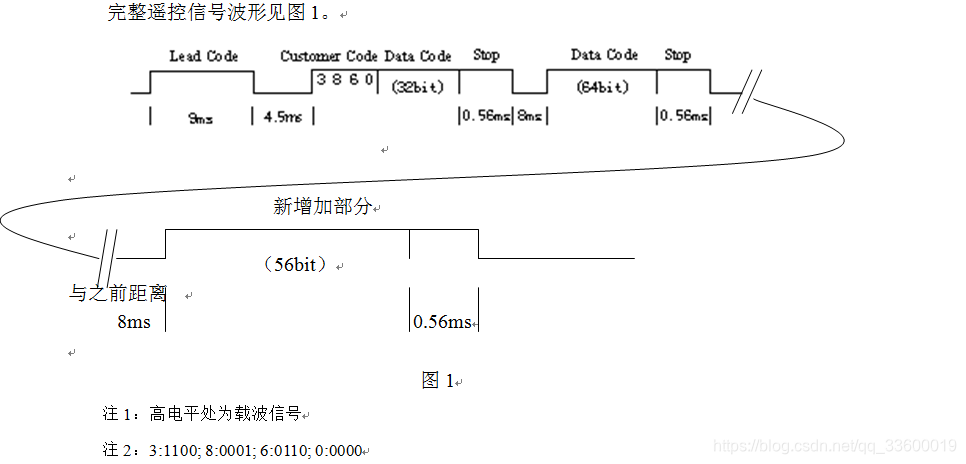

完整遥控信号波形
校验方式
校验码分为两个字节,
校验码1:将遥控编码中数据码的前88位进行校验,校验和放在88-95位。校验方法如下:将前88位依次划分为11个字节,将每一个字节的对应的位相加成校验和,若校验和为奇数置为1,若校验和为偶数置为0,故共8位、例如:假定每一个字节的8位分别为:D0、D1、D2、D3、D4、D5、D6、D7,则遥控编码中的第88位即为前88位组成的11个字节的第一位D0相加成校验和,若校验和为奇数则第88位置为1,若校验和为偶数则第88位置为0,其它校验码位依此类推。
校验码2:将遥控编码中所有数据码的前144位进行校验。校验和放在144-151位,校验方法同上
通信内容及处理
数据位
数据码长度为:152bit ,152位数据码分成38组,分别为D1(每个D有四个bit),D2,……,D38,其中D1代表:0,1,2,3;D2代表:4,5,6,7;D3代表:8,9,10,11;……;D38代表:148,149,150,151。
B0,B1,B2,B3对应各组四位的定义,
| B0 | B1 | B2 | B3 | |||||||||||||
D1 | 风量(FAN) | 开/关(ON/OFF) | 睡眠(SLEEP) | ||||||||||||||
D2 | 温度偏移 | 风向(SWING)(开关码) | |||||||||||||||
D3 | 模式 (MODE) | 定时 | |||||||||||||||
D4 | 设定温度 | ||||||||||||||||
D5 | 定时时间 | ||||||||||||||||
D6 | 定时时间 | 电热(备用) | 一键通 | ||||||||||||||
D7 | 防直吹 | 上下风向 (状态码) | 左右风向 (状态码) | 自然风 | |||||||||||||
D8 | 强力 | 润冷 | 换新风 | 强力 | |||||||||||||
D9 | 实时时钟(CLOCK) 小时 | ||||||||||||||||
D10 | 实时时钟(CLOCK) 小时 | 背景灯 | 摄氏度与华氏度切换 | 体感自动发0/手动发1 | |||||||||||||
D11 | 实时时钟(CLOCK) 分钟 | ||||||||||||||||
D12 | 实时时钟(CLOCK) 分钟 | 电热自动 | 定时关机标志(TIMER OFF) | ||||||||||||||
D13 | 定时关机(TIMER OFF)小时 | ||||||||||||||||
D14 | 定时关机(TIMER OFF)小时 | 除臭/防菌干燥 | 上下风向 (开关码) | 左右风向 (开关码) | |||||||||||||
D15 | 定时关机(TIMER OFF)分钟 | ||||||||||||||||
D16 | 定时关机(TIMER OFF)分钟 | 自动清洁 | 定时开机标志(TIMER ON) | ||||||||||||||
D17 | 定时开机(TIMER ON)小时 | ||||||||||||||||
D18 | 定时开机(TIMER ON)小时 | 风门1 | 风门2 | 风门3 | |||||||||||||
D19 | 定时开机(TIMER ON)分钟 | ||||||||||||||||
D20 | 定时开机(TIMER ON)分钟 | 除烟更改为净化 | 体感标志 | ||||||||||||||
D21 | 室温(体感功能) | ||||||||||||||||
D22 | 室温(体感功能) | 体感室内温度0.5℃补偿 | 高效 | ||||||||||||||
D23 | 校验码1 | ||||||||||||||||
D24 | 校验码1 | ||||||||||||||||
D25 | 智慧眼 | 亮度调节 | 静音 | 语音 | |||||||||||||
D26 | 显示切换 | 并用节电 | 睡眠 | ||||||||||||||
D27 | 按键序列号 | ||||||||||||||||
D28 | 按键序列号 | ||||||||||||||||
D29 | 设定温度下限扩展 | 温度偏移扩展(自动和除湿模式) | |||||||||||||||
D30 | 温度偏移扩展 | 双模切换 | 除湿子模式 | ||||||||||||||
D31 | 设定湿度L4 | ||||||||||||||||
D32 | 设定湿度H1 | 8度制热 | 多档风扩展 | 华氏设置位 | |||||||||||||
D33 | 自检(控制器自检启动) 暂态码 | 室内过滤网清洁复位 暂态码 | 缩时运行 暂态码 | 设定温度下限选择 | |||||||||||||
D34 | 开/关 | 开关暂态、状态控制选择位 | 对码 | 加湿 | |||||||||||||
D35 | 智能 | 净化检测 | 标志位:00:保留;01:科龙;10:海信 | ||||||||||||||
D36 | 净化选择位 | 风吹人 | 风避人 | 0.5设定温度 | |||||||||||||
D37 | 144-147校验码2 | ||||||||||||||||
D38 | 148-151校验码2 |
代码定义
Bit | Data | |
0 1 | 00:自动; 01::强; 10:弱; 11::微;(状态码) | |
2 | 1:按ON /OFF键;0:不按ON /OFF键;(暂态码) | |
3 | 睡眠:1::有; 0::无;(状态码) | |
4 5 6 | 温度偏移(自动和除湿模式):010:+2; 001:+1;000:标准;101:-1; 110:-2; | |
7 | 1::按风向键;0:不按风向键;(暂态码) | |
8 9 10 | 模式(状态码):000:制热; 001:自动; 010:制冷;011:除湿;100:送风 | |
11 | 定时标志:1::有; 0::无;(状态码) | |
12~15 | 设定温度:0000:18; 0001:19;1111:33 | |
16~21 | 定时时间:000001:0.5h; 000010:1h;……100010:24h | |
22 | 电热:1:有; 0:无 (状态码) 预留 | |
23 | 一键通:1:有; 0:无 (状态码) | |
24 | 无风感(1:有 0:无)(状态码) | |
25 | 上下风(1:有; 0:无)(状态码) | |
26 | 左右风(1:有;0:无)(状态码) | |
27 | 自然风(1:有; 0:无)(状态码) | |
28 | 1:强力状态;0:非强力状态(状态码) | |
29 | 润冷(1:有;0:无)(状态码) | |
30 | 换新风(1:有; 0:无)(状态码) | |
31 | 1:按强力(JET)键; 0:不按强力(JET)键(新品控制器不处理,老品预留,逐渐去掉)s | |
32~36 | 实时时钟(CLOCK) 小时:00000:0;00001:1;……10111:23 | |
37 | 背景灯(1:有; 0:无)(开关码) | |
38 | 1:华氏度;0: 摄氏度(状态码) | |
39 | 1:按键发码; 0: 自动发体感信号 | |
40~45 | 实时时钟(CLOCK) 分钟000000:0;000001:1;……111011:59 | |
46 | 魔幻风(1:有;0:无)(状态码) | |
47 | 时钟定时1: 定时关机有效;0: 定时关机无效(状态码) | |
48~52 | 时钟定时 定时关机小时:00000:0;00001:1;……10111:23 | |
53 | 室内清洁(1:有; 0::无)(状态码) | |
54 | 上下风向(1:按键0:不按键)(暂态码) | |
55 | 左右风向(1:按键0:不按键)(暂态码) | |
56~61 | 时钟定时 定时关机分钟:000000:0; 000001:1;……111011:59 | |
62 | 室外自动清洁(1:有; 0:无)(状态码) | |
63 | 时钟定时1: 定时开机有效; 0:定时开机无效(状态码) | |
64~68 | 时钟定时 定时开机小时:00000:0;00001:1;……10111:23 | |
69 70 71 | 风门1风门2风门3 见表4 | |
72~77 | 时钟定时 定时开机分钟:000000:0;000001:1;……111011:59 | |
78 | 除烟(1:有; 0::无)(状态码) 更改为净化1:有; 0::无 | |
79 | 体感:1:有;0:无 (状态码) | |
80~85 | 体感室内温度:000000:0;000001:1;……111111:63 (精度1’C ) | |
86 | 体感室内温度0.5℃补偿:0:0℃ ; 1: 0.5℃ | |
87 | 高效(1:有; 0:无)(状态码) | |
88~95 | 校验码1(0-87的每8位累加和)
|
Bit | Data | |
96 | 智慧眼:1::有; 0::无;(状态码) | |
97 | 亮度调节:(暂态码) | |
98 | 静音:1::有; 0::无;(状态码) | |
99 | 语音:1::有; 0::无;(状态码) | |
100 | 室内外温度切换:(暂态码) | |
101 | 并用节电(1:有; 0:无)(状态码) | |
102-103 | 睡眠:00:睡眠1;01:睡眠2: 10:睡眠3;11:睡眠4 | |
104~111 | 按键序列号 见表5 | |
112~113 | 设定温度下限扩展01:-1℃ ; 01:-2℃;11:-3℃ | |
114~116 | 温度偏移扩展,见4.2.4 | |
117 | 双模切换:0:变频模式;1:定速模式(上电此位默认为0)(状态码) | |
118-119 | 除湿选择 00:自动除湿; 01:自然风除湿; 10:不降温除湿;11:惠而浦除湿 | |
120~124 | 设定湿度 000:40%;001:45%...110:70% 设定湿度 00000:40% ;00001:41%........ 11110:70%。 | |
125 | 8度制热 | |
126 | 多档风扩展 见4.2.7 | |
127 | 华氏温度扩展 见4.2.8 | |
128 | 自检(控制器自检启动):1:有;0:无 (暂态码) 通过跳线J1切换至专用遥控器模式,原亮度按键转做自检功能按键。 | |
129 | 室内过滤网清洁复位:1:有;0:无(暂态码) 通过高效键复用室内清洁功能复位功能键,持续按住高效键5秒实现室内过滤网清洁复位。 | |
130 | 缩时运行:1:有;0:无(暂态码) 通过跳线J1切换至专用遥控器模式,原静音按键转做缩时运行功能按键。 | |
131 | 设定温度范围选择 1: 设定温度为16-30度; 0:设定温度为18-32度。 | |
132 | 开关机状态 1:开机状态; 0:关机状态。 | |
133 | 开关机控制选择位:“1” :选择状态码; “0”:选择暂态码。 | |
134 | 对码 1:有;0:无。(暂态码) | |
135 | 加湿 1:有; 0:无。(状态码) | |
136 | 智能 1:有; 0:无; (状态码) | |
137 | 净化检测 1:有;0:无。(暂态位) | |
138~139 | 标志位:00:保留;01:科龙;10:海信 | |
140 | 净化选择位:1:选择78位为净化 0:选择131位为净化 | |
141 | 风吹人:1:开;0:关 | |
142 | 风避人:1:开;0:关 | |
143 | 0.5设定温度 | |
144~151 | 校验码2(0-143的每8位累加和) |
风门状态说明
总第69位 | 总第70位 | 总第71位 | 风门位置 |
0 | 0 | 0 | 扫掠 |
0 | 0 | 1 | 自动 |
0 | 1 | 0 | 角度1 |
0 | 1 | 1 | 角度2 |
1 | 0 | 0 | 角度3 |
1 | 0 | 1 | 角度4 |
1 | 1 | 0 | 角度5 |
1 | 1 | 1 | 角度6 |
按键序列说明
按键 | 代码 | 按键 | 代码 | 按键 | 代码 | 按键 | 代码 |
开/关(暂态) | 1 | 上下风门 | 7 | 传感器(体感) | 13 | 睡眠2 | 19 |
温度 | 2 | 左右风门 | 8 | 亮度 | 14 | 睡眠3 | 20 |
睡眠 | 3 | 探测仪 | 9 | 显示切换 | 15 | 睡眠4 | 21 |
高效 | 4 | 换新风 | 10 | 空气清新 | 16 | 睡眠关 | 22 |
定时开 | 5 | 静音 | 11 | 风速 | 17 | 一键通 | 23 |
方式 | 6 | 并用节电 | 12 | 语音 | 18 | 室内清洁键 | 24 |
按键 | 代码 | 按键 | 代码 | 按键 | 代码 | 按键 | 代码 |
室外清洁键 | 25 | 双模切换 | 30 | 除湿子模式C | 35 | 智能 | 40 |
节能换气键 | 26 | 湿度 | 31 | 净化 | 36 | 净化检测 | 41 |
净化键 | 27 | 自动除湿 | 32 | 开/关 | 37 | 错误 | 248 |
辅热 | 28 | 除湿子模式A自然风除湿 | 33 | 对码 | 38 | 定频 | 249 |
定时关 | 29 | 除湿子模式B 不降温除湿 | 34 | 加湿 | 39 | 解锁 | 250 |
8度制热 | 42 | 风吹人 | 43 | 风避人 | 44 | 上下风版翻转 | 45 |
湿度加减 | 46 | POWER SAVE | 47 | ATUO CLEAN | 48 | 记忆 | 49 |
WiFi连接 | 50 | WiFi解绑 | 51 | Climazone加 | 52 | Climazone减 | 53 |
无风感 | 54 | 润冷 | 55 |
|
|
|
|
例如:
体感室内温度:
第86位解释,为80-85位的补充;
举例:0.5℃ 80-85位:000000 86位:1
1℃ 80-85位:000001 86位:0
63.5℃ 80-85位:111111 86位:1
设定温度下限扩展
第112-113位解释,为12-15位的补充;
设定温度不小于18℃时,第112-113位为00;
设定温度低于18℃时,需要对第112-113位进行解释,此时12-15位为0000
17℃:第112-113位为01 (18-1=17)
16℃:第112-113位为10
15℃:第112-113位为11
睡眠状态解释
第3位为开关睡眠的状态
第102-103位为睡眠的模式
单一睡眠时:
开睡眠:第3位为1,第102-103位为00
关睡眠:第3位为0,第102-103位为00
多种睡眠时:
关睡眠: 第3位为0,第102-103位为00
开睡眠1:第3位为1,第102-103位为00
开睡眠2:第3位为1,第102-103位为01
开睡眠3:第3位为1,第102-103位为10
开睡眠4:第3位为1,第102-103位为11
