科研ABC - 数据图表的绘制

1 常用软件

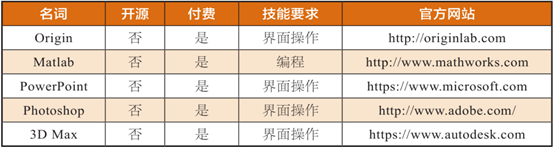

目前化学、材料领域制图的常用软件包括Origin、Matlab、PowerPoint、Photoshop、3DMax等等。

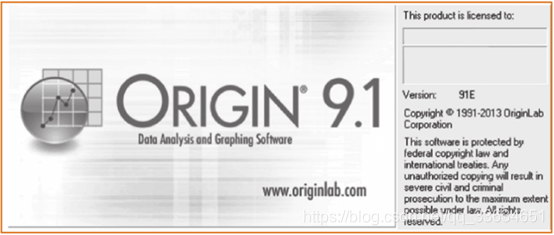

1.1 Origin

Origin是国际出版界公认的标准数据处理与科学绘图软件。

相比Matlab、Mathmatica和Maple等极其专业的数据分析与作图软件，它界面简单操作容易。

相比于机械式的Excel作图，Origin提供了非常多样的数据图表制作样式和自定义编辑。比如，可以作坐标轴截断图（断点），双横坐标图，多图层图，并且能够合并系列图表等。

1.2 Matlab

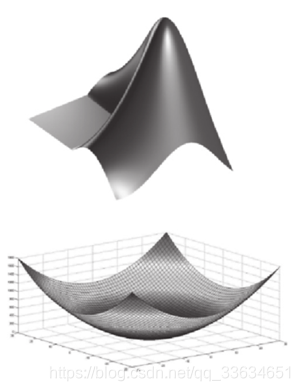

数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中。

Matlab可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。

1.2.1 一系列的高层绘图函数

不需要过多考虑绘图细节，只需要设定一些基本参数就能得到目标图形。

1.2.2 低层绘图功能

直接对图形句柄进行操作。此功能将图形的每个元素（如坐标轴、曲线、文字等）作为一个独立的对象，系统给每个对象分配一个句柄，通过句柄可以对指定的图形元素进行操作，且不影响其他部分。

1.3 PowerPoint

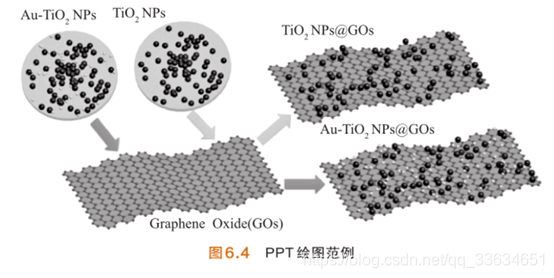

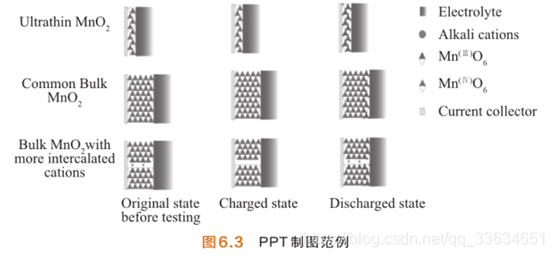

扁平化的作图，比如反应示意图、机理图等（见图6.4）。

在这个过程中，比较难的是素材、图形、文字、颜色的选择与搭配。

和Origin、Matlab一样，PPT不仅可以绘制二维的平面图，也可以绘制三维的立体图（见图6.5）。

备注：“深度”是PPT三维工具中的第一个参数，图形的厚度：
