【蓝牙 IAP（iAP）协议简介】

蓝牙 IAP（iAP）协议简介

iAP（iPod Accessory Protocol）是 Apple 定义的一个专有协议，主要用于 Apple 设备（如 iPhone、iPad、iPod）与外部配件之间的通信。

iAP 协议最初是通过 USB 物理接口 实现的，后来扩展到通过 蓝牙（Bluetooth） 进行无线通信。

---

🌐 iAP 协议版本演变

协议版本	引入时间	传输方式	主要应用
iAP1	2004 年	USB（30-pin 接口）	音频对接，控制指令
iAP2	2012 年	蓝牙、Wi-Fi、Lightning	CarPlay、音频设备、智能配件

---

🔎 iAP1（iPod Accessory Protocol 1）

• iAP1 是最初用于 iPod 的通信协议
• 主要使用 串行通信（UART/USB） 实现
• 常用于音频、设备控制、元数据传输（如曲目信息）

---

🔎 iAP2（iPod Accessory Protocol 2）

iAP2 是对 iAP1 的重大升级，增加了以下特性：

✅ 支持无线连接（Bluetooth/Wi-Fi）
✅ 增强的元数据传输（如封面、歌词）
✅ 提供更高效的命令集
✅ 引入 MFi（Made for iPhone） 认证机制
✅ 可用于 CarPlay、蓝牙音频设备、车载系统、智能家居设备等

---

📡 iAP2 协议传输方式

iAP2 主要通过以下传输方式来实现设备连接和数据传输：

1. USB

• 通过 Lightning 或 USB 连接
• iOS 设备与配件直接通过物理接口通信

---

2. Bluetooth（蓝牙）

iAP2 通过以下两种蓝牙协议传输：

• ✅ RFCOMM（串口仿真） → iAP2 通信协议的主要承载方式
• ✅ L2CAP → 用于更高效的底层数据传输

---

3. Wi-Fi

• iAP2 也可以通过 Wi-Fi 建立无线连接
• 主要用于大数据传输和高性能设备（如 CarPlay）

---

🌉 iAP2 连接建立流程（基于 Bluetooth）

① 配对与绑定

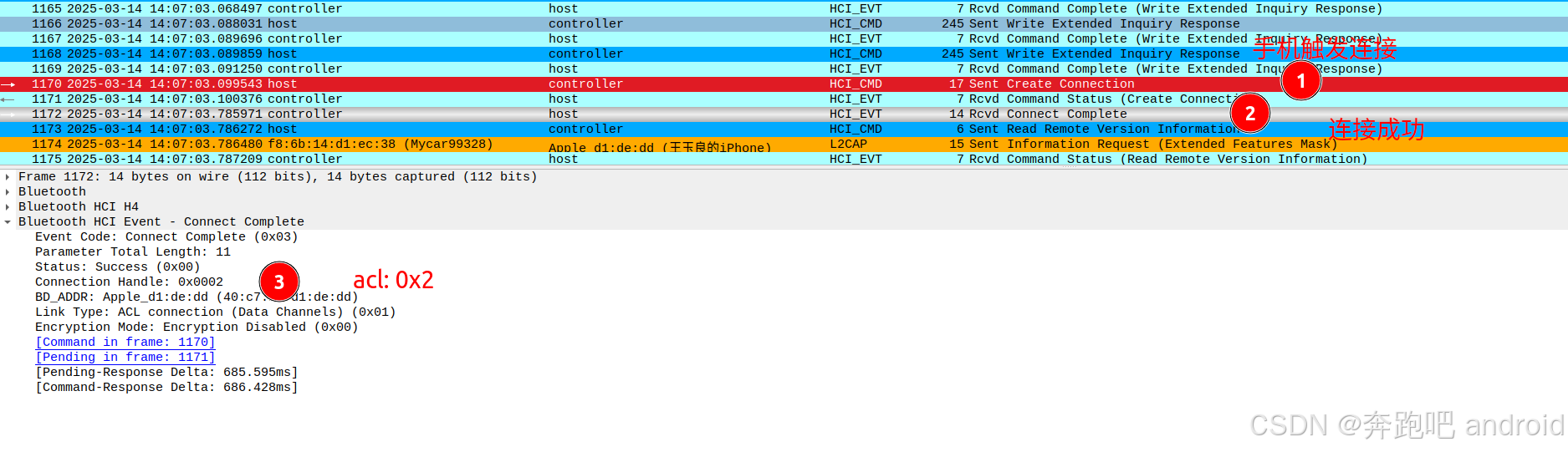

acl 建立连接

• 使用蓝牙标准配对方式进行设备发现和配对

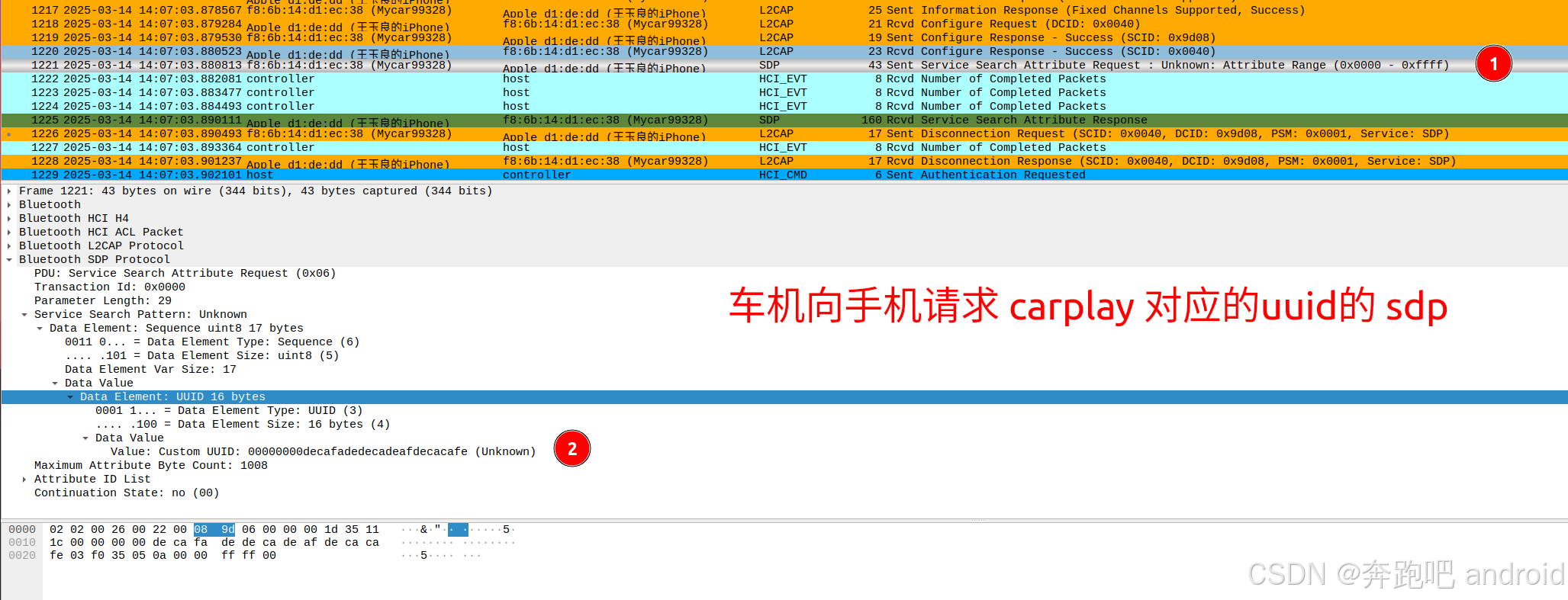

② SDP（Service Discovery Protocol）发现 iAP 服务

• 通过 SDP 协议在 iOS 设备和配件之间发现 iAP 服务

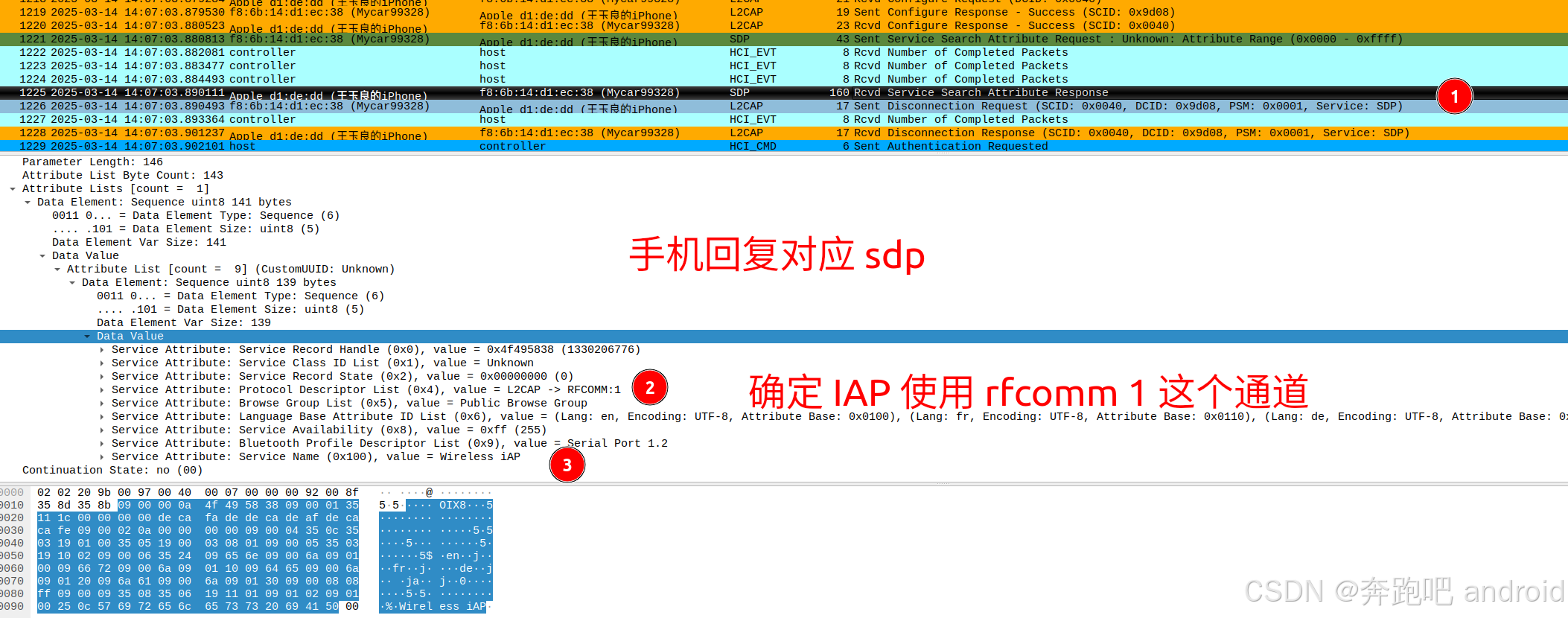

• SDP 记录中标识 iAP 通道号（RFCOMM 通道）

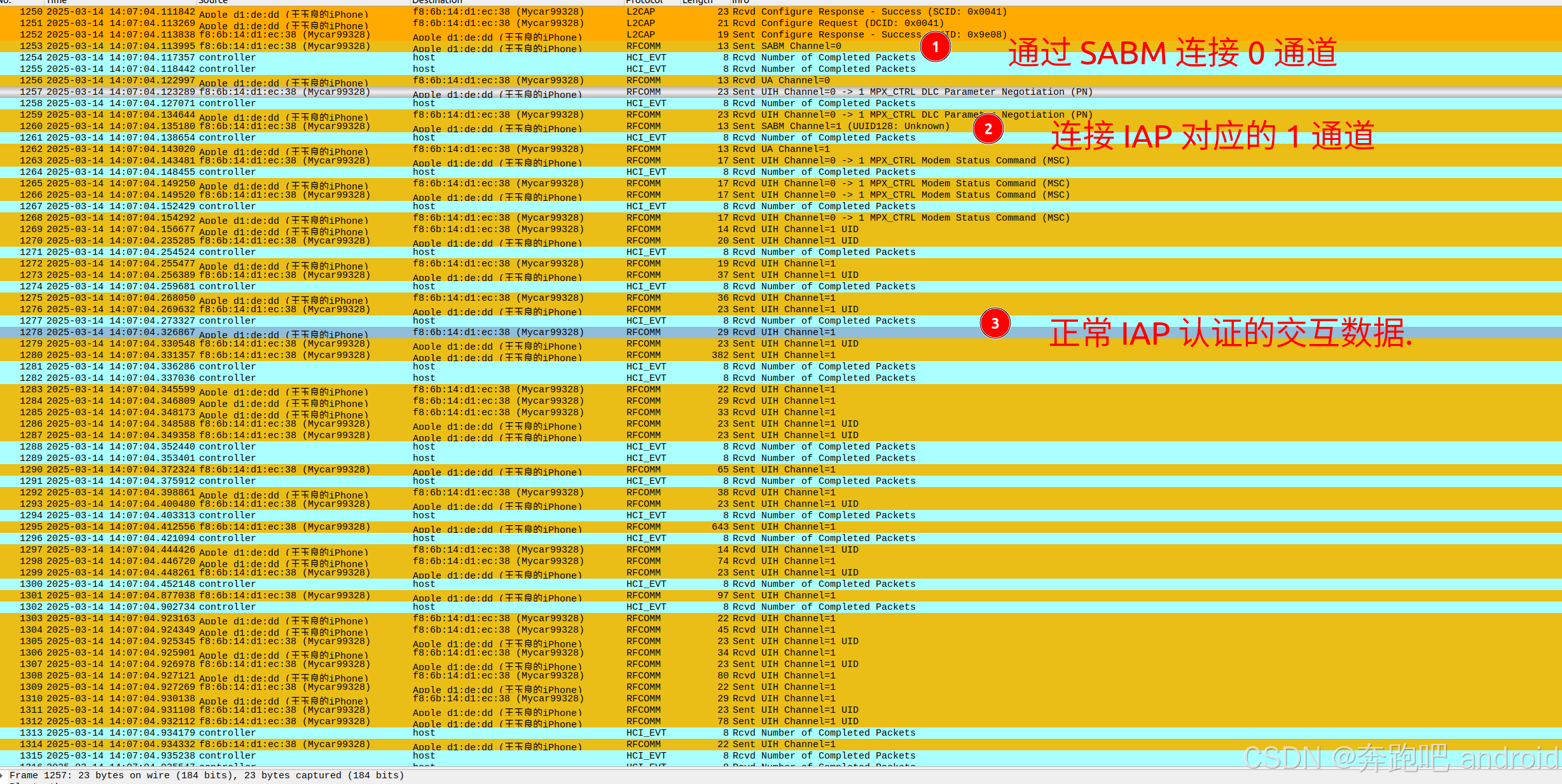

③ RFCOMM 连接建立

• 使用 RFCOMM 建立点对点连接
• 设备使用指定的 RFCOMM 通道号进行通信


④ iAP2 握手

• 设备与 iOS 设备之间通过 iAP2 协议进行握手
• 握手过程包括设备认证、MFi 配置、协议协商等

⑤ 传输数据

• 通过 iAP2 定义的命令集和数据结构传输数据
• 设备可以发送播放状态、曲目信息、控制指令等

⑥ 断开连接

• 设备或 iOS 设备主动关闭 RFCOMM 连接

---

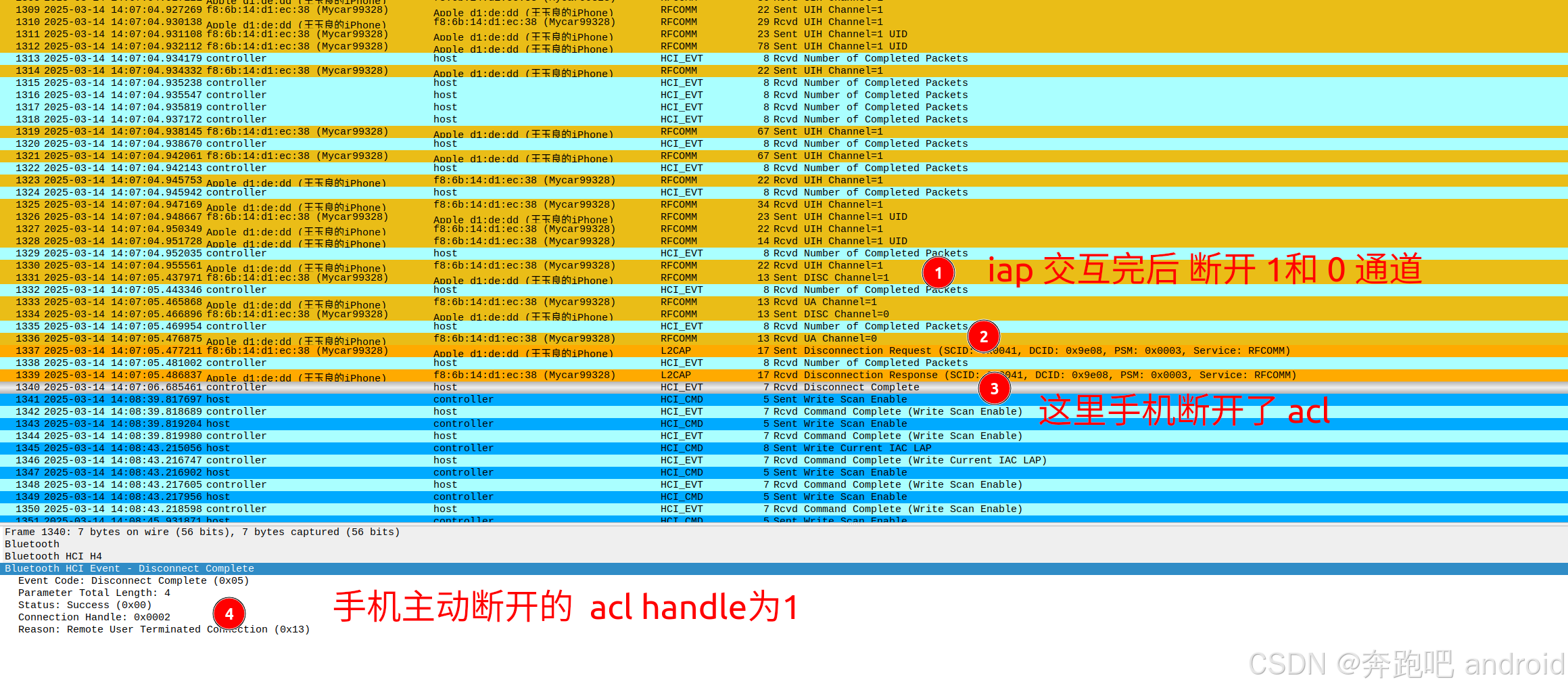

iap 协议通过 rfcomm 连接，会将 carplay 需要的 认证信息 传递完成。 此时 iap 就断开了。 由于要连接 carplay, 所以车机此时没有连接 hfp 和 a2dp 所以这里没有多余的 acl 链路， 此时 手机就 将 acl 断开了。

注意整个 carplay 过程中， 刚开始只需要 借助蓝牙 iap 协议来完成和手机直接的认证， 认证完后，就结束了。 此后，就开始使用 wifi 链路来 传输 carplay. 之后就没有蓝牙任何事情了。

🧩 iAP2 协议框架

iAP2 的通信数据包结构如下：

字段	大小	描述
Packet Length	2 Bytes	整个数据包长度
Packet ID	2 Bytes	数据包 ID（唯一标识）
Session ID	1 Byte	会话 ID
Opcode	1 Byte	操作码（表示命令或响应）
Payload	N Bytes	负载数据
Checksum	1 Byte	校验位（确保数据完整性）

---

🔑 iAP2 常见操作指令（Opcode）

Opcode	说明	用途
0x00	开始会话	建立通信
0x01	关闭会话	结束通信
0x02	发送数据	传输数据
0x03	设备认证	MFi 认证
0x04	设备控制	控制播放、暂停等
0x05	状态更新	设备状态上报
0x06	元数据传输	发送曲目信息、封面等

---

🎯 iAP2 MFi 认证机制

MFi（Made for iPhone/iPad） 是 Apple 的官方认证机制，iAP2 设备需要通过 MFi 认证：
✅ 认证芯片（Apple Authentication Coprocessor）
✅ 安全握手（通过认证芯片校验身份）
✅ 设备配置文件（包括协议版本、功能声明等）

---

🚗 iAP2 在 CarPlay 中的应用

iAP2 是 CarPlay 的底层协议支持之一。
在 CarPlay 连接中，iAP2 的作用包括：
✅ 建立与汽车系统的连接
✅ 传输导航、音频、控制等数据
✅ 支持触控、语音控制、方向盘控制等

---

💡 iAP2 使用场景

✅ 车载系统（CarPlay）
✅ 无线音频设备（蓝牙音箱、耳机）
✅ 家庭娱乐系统（Apple TV）
✅ 智能配件（HomeKit）
✅ 医疗设备（蓝牙血压计、体重秤等）

---
