【android bluetooth 案例分析 02】【CarLink 详解1 】【车机侧CarLink流程分析 】

以下是车机连接Carlink的完整流程分析，结合BLE GATT协议交互细节，归纳为六个核心步骤，并附关键日志解析：

---

一、车机连接Carlink全流程（基于BLE GATT）

1. 广播阶段（Advertising）

车机行为：

• 广播包含Carlink服务UUID（如2ABC...9100）和厂商标识（0xfcfb）。

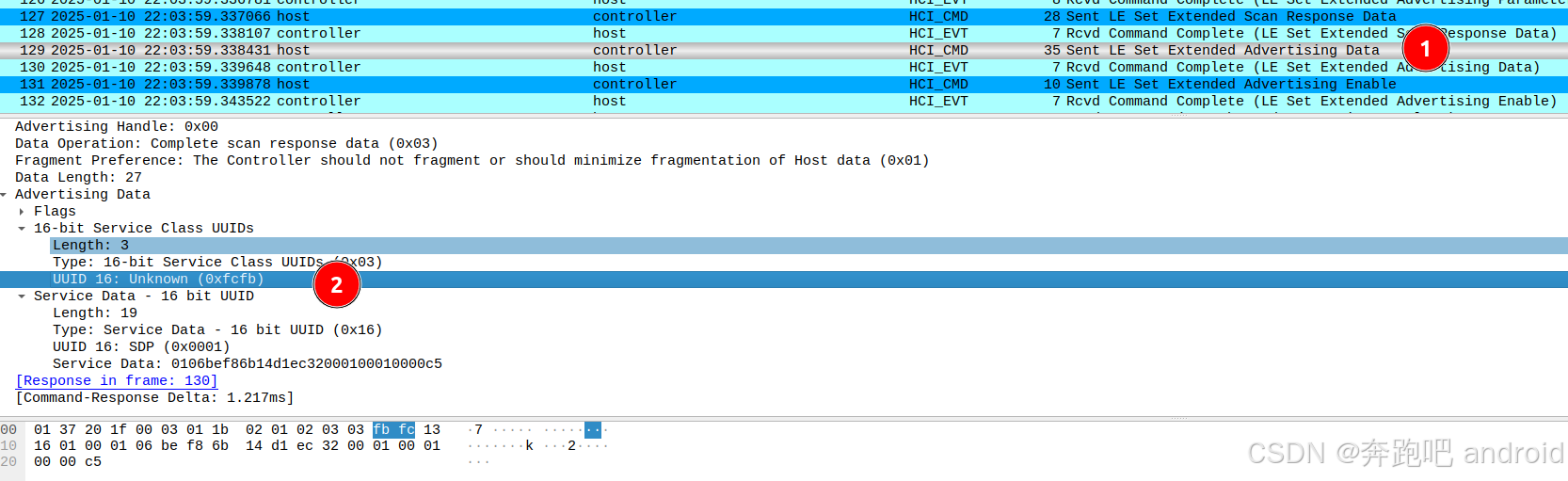

• 日志证据：

注：广播数据中隐藏自定义UUID（这里看到UUID 为0xfcfb）.

2. 设备发现与连接（Connection）

交互流程：

1. 手机扫描并识别车机广播的Carlink服务。

2. 发起BLE连接（角色：手机=Central，车机=Peripheral）。

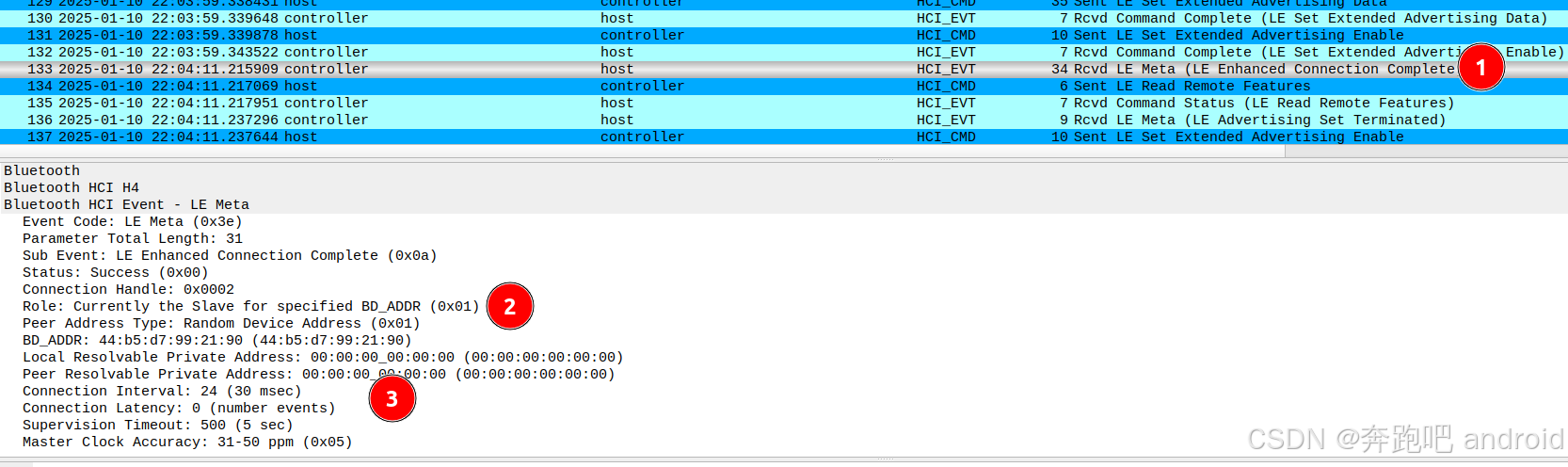

• 日志证据：

HCI LE Enhanced Connection Complete (Role=Slave, Peer=4445...)

_车机作为Slave，连接参数：Interval=30ms, Latency=0.4ms_

3. GATT服务发现（Service Discovery）

车机响应：

• 返回主服务列表（含Carlink自定义服务2ABC...9100）。

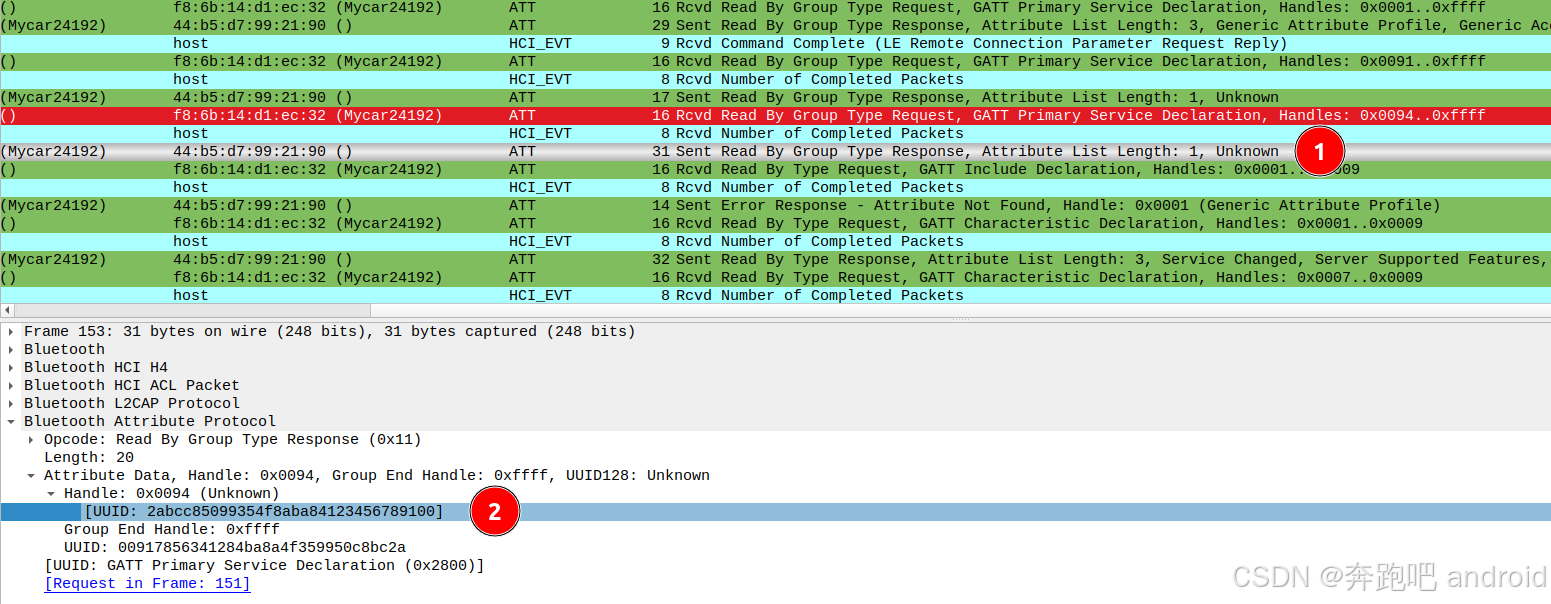

• 日志关键点：

ATT Read by Group Type Transaction (148 - Max Handle, Primary Service: 2ABC...9100)

_手机请求服务发现，车机返回服务句柄范围（0x0094-0x0098）。

2abcc85099354f8aba84123456789100

4. 特征枚举与配置（Characteristic Setup）

关键操作：

1. 发现可写特征：

   ATT Read By Type Transaction (149 - Max Handle, Characteristic: Write, 150 - 2ABC…9101)

   确认车机的指令写入通道（Handle=0x0096）。


2. 启用通知：


   ATT Find Information Transaction (153 - Client Characteristic Configuration)

   手机写入0x0099（Descriptor）启用0x0098的Notify功能。

5. 鉴权与数据交换（Authentication）

车机主动流程：

1. 发送鉴权请求：


• 车机界面 会生成一个鉴权数字码， 此时在手机界面中输入，后， 通过 att 传入给车机

  ATT Write Transaction (2ABC…9101: 78 22 69 64…)

  数据示例：

字段	可能含义
78 22	指令头（鉴权类型）
69 64 22 34	设备ID或Nonce

2. 接收手机响应：
   通过0x0098的Notify通道接收加密响应（日志未捕获，但预期为签名或会话密钥）。

6. 连接维护与数据传输（Data Channel）

优化与传输：

• 调整连接参数：

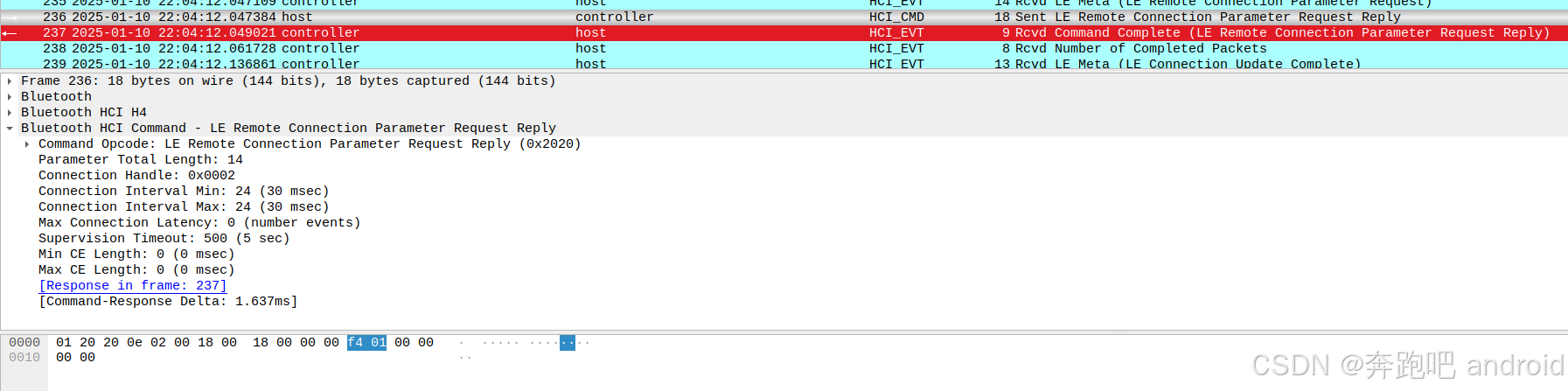

HCI LE Connection Update Complete (Interval=30 ms)

_平衡功耗与实时性，适合音视频传输。_

• 加密数据传输：

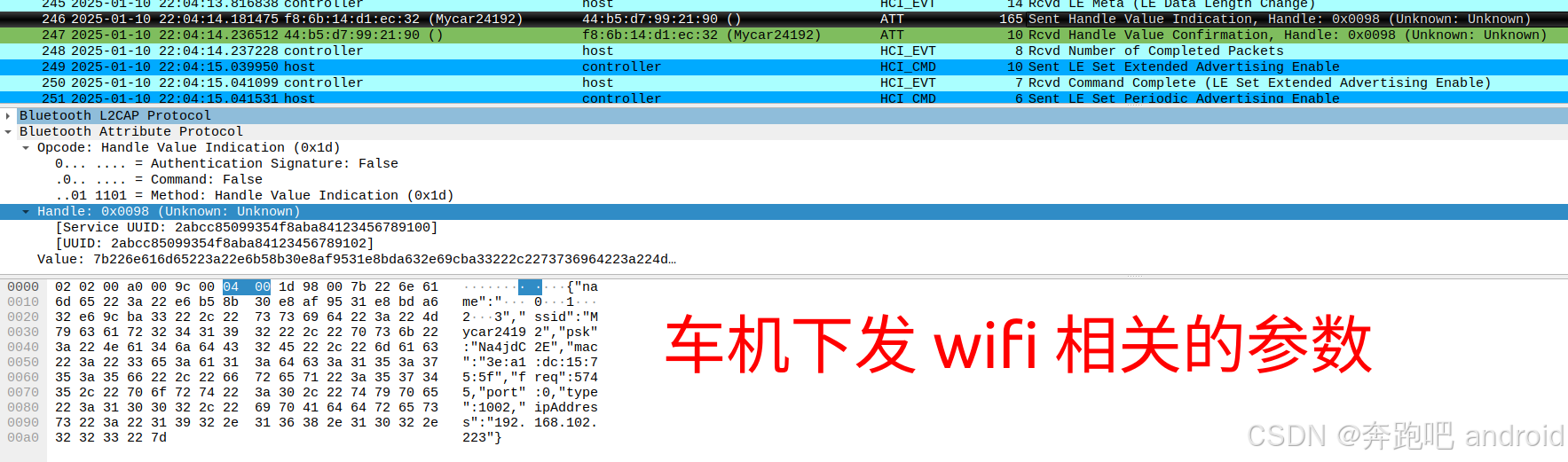

  后续通信通过0x0096和0x0098加密交换（如Wi-Fi密码、投屏指令）。

二、关键协议细节归纳

1. 数据格式规范

操作类型	数据格式（Hex）	说明
鉴权请求	[Header][Nonce][ID]	Header=指令类型，Nonce=随机数
通知响应	[Status][EncryptedKey]	Status=0x00成功，Key=AES密钥

2. 安全机制

• 无配对鉴权：通过动态Nonce和签名（ECDSA）验证设备合法性。

• 会话密钥：基于ECDH派生，通过Notify通道加密传输。

3. 错误处理

• ATT错误码：如写入失败返回0x0A（无效句柄）。

• 超时重试：默认30秒无响应则断开连接。

---

三、案例分析：连接失败场景

问题现象

手机无法接收到车机的Notify数据。

根因排查

1. 未启用通知：

   • 检查0x0099描述符是否写入0x0001。

2. MTU不足：

   • 确认MTU已协商为251字节（日志中ATT Exchange MTU Transaction）。

---

四、流程图解

+---------------------+       +---------------------+
|      车机            |       |       手机           |
+---------------------+       +---------------------+
        | 1.广播Carlink服务             |
        | -------------------------->  | 2.发现设备
        | <--------------------------  | 3.发起连接
        | 4.返回GATT服务列表             |
        | <--------------------------  | 5.请求服务发现
        | 6.确认特征权限                 |
        | <--------------------------  | 7.启用Notify
        | 8.写入鉴权数据                 |
        | -------------------------->  | 9.返回加密响应
        | 10.建立数据通道                |

---

五、开发者checklist

1. 服务配置：

   • 确保车机GATT服务包含2ABC...9100和0xfcfb（双协议兼容）。

2. 特征权限：

   • 写特征需配置Write Without Response，通知特征需绑定CCC描述符。

3. 安全实现：

   • 实现Nonce生成、ECDSA签名验证、会话密钥派生。

通过此流程，车机可高效完成Carlink连接，实际开发中需结合厂商协议文档解码具体数据字段。
