组态王结构变量应用

此笔记仅为了自己做记录用，整理的软件和手册也均为官方免费版本，如有侵权请联系删除，如对读者有帮助倍感荣幸！

目的

西门子的WINCC上的结构变量的功能很方便使用，一直以来很少人用组态王的结构变量，这次学习了一下做下记录。

直接开始

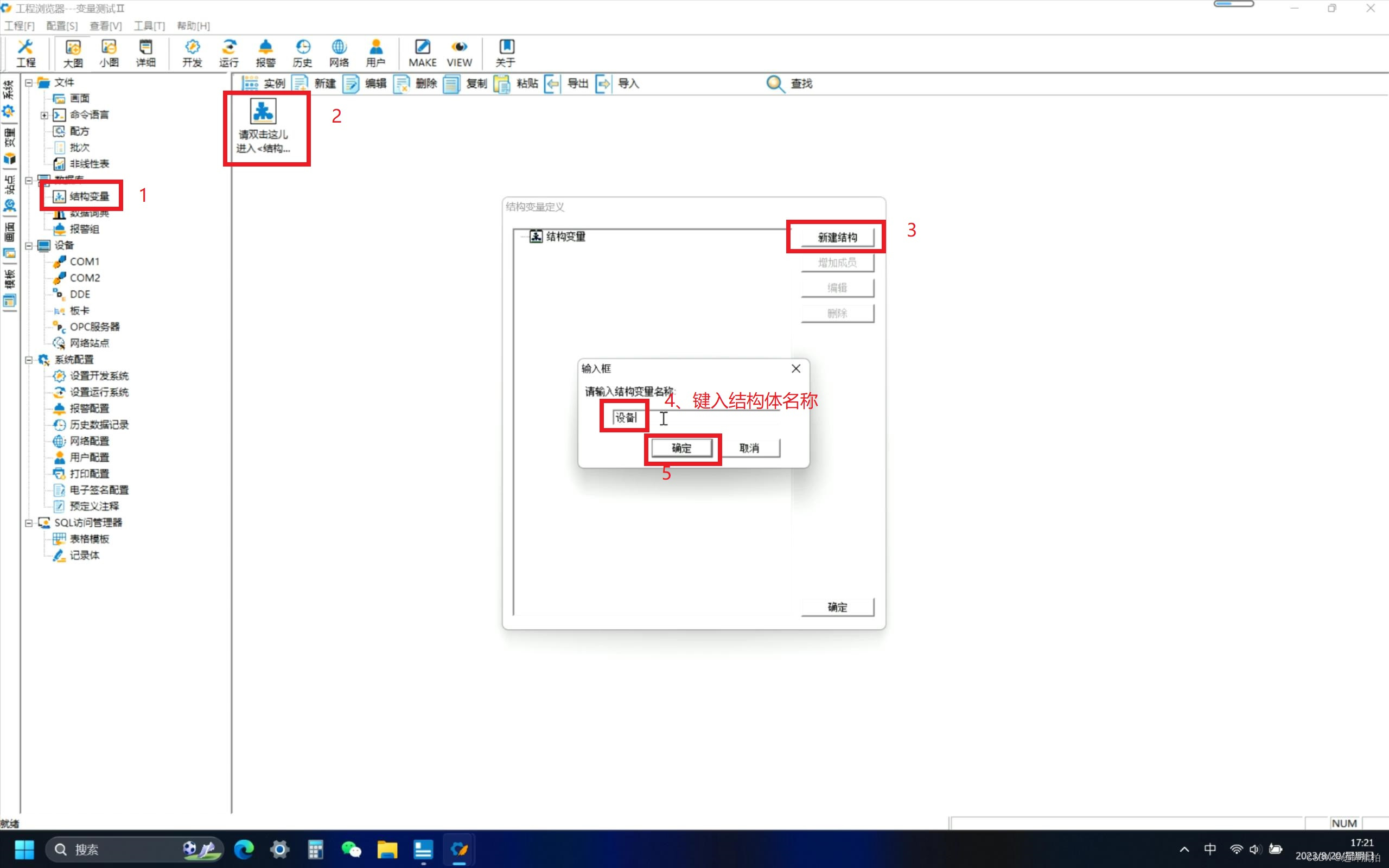

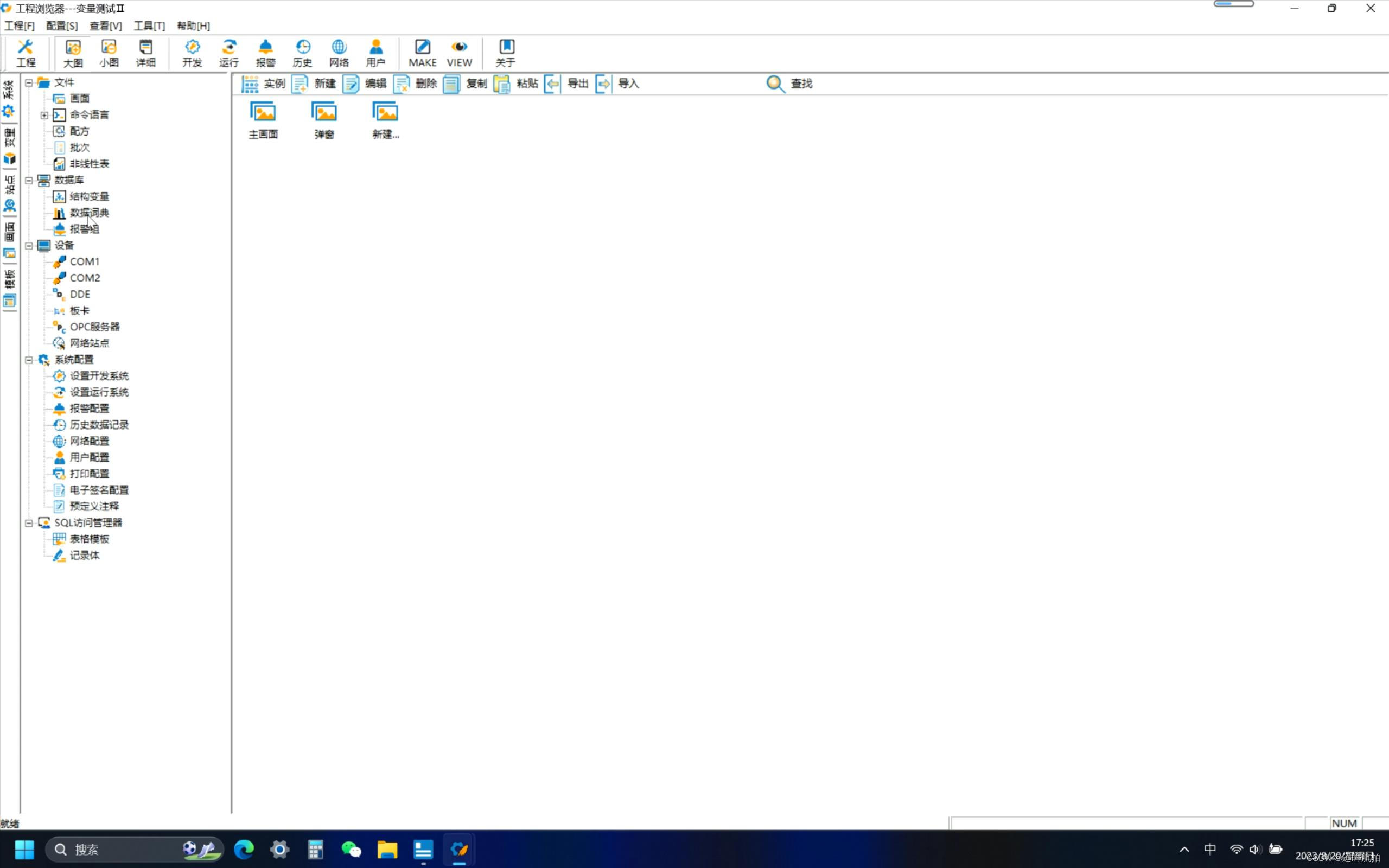

1 创建结构体；

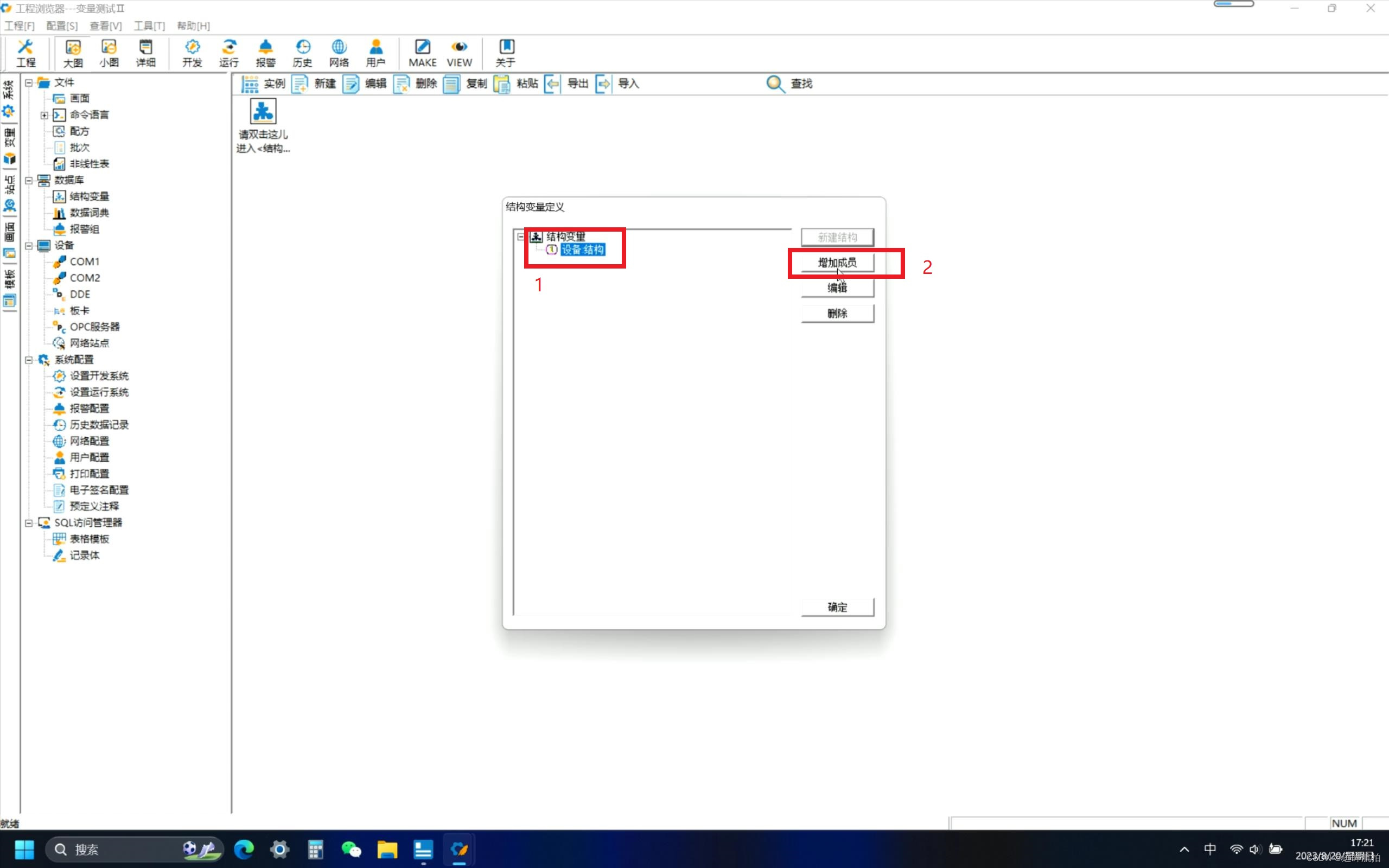

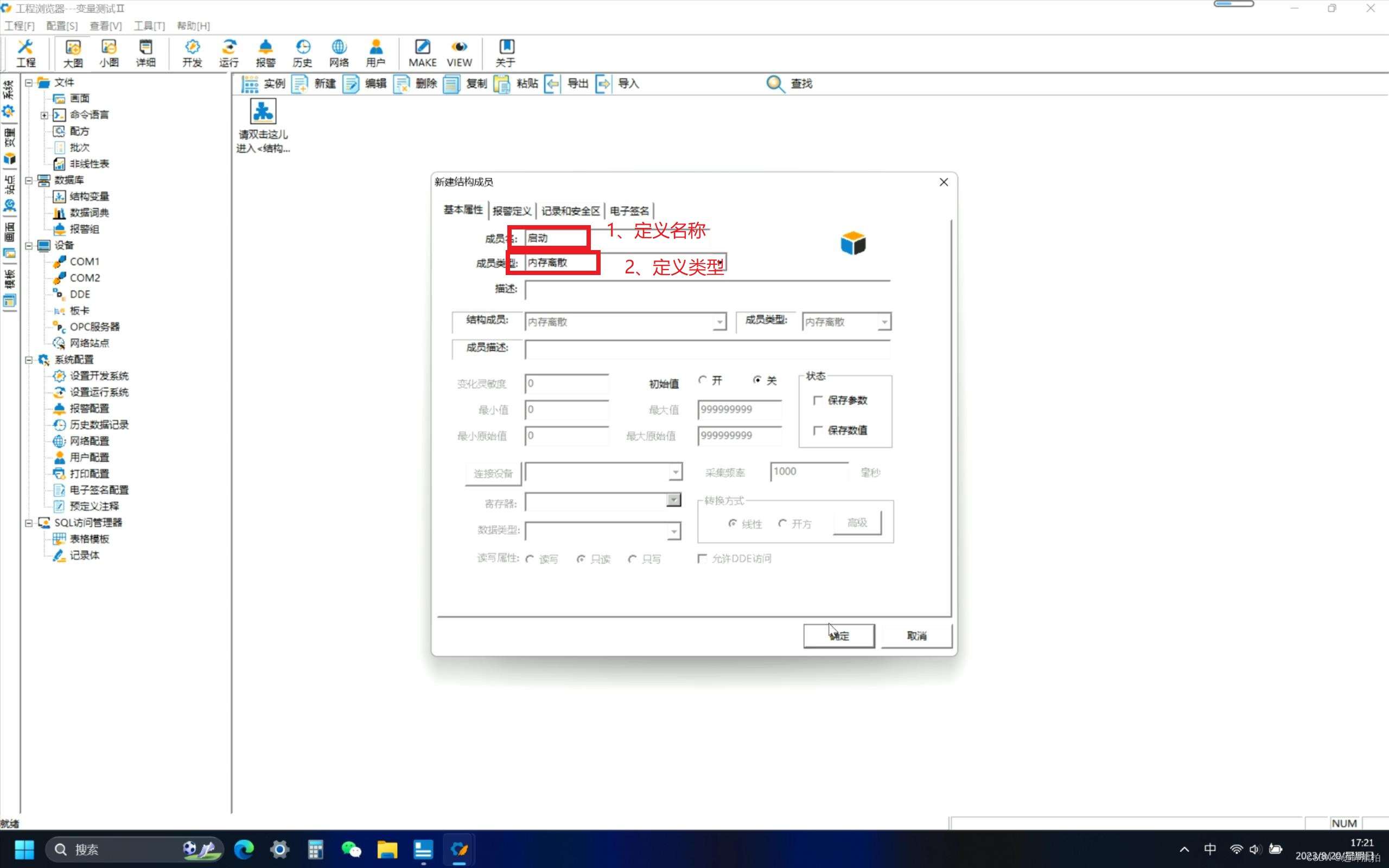

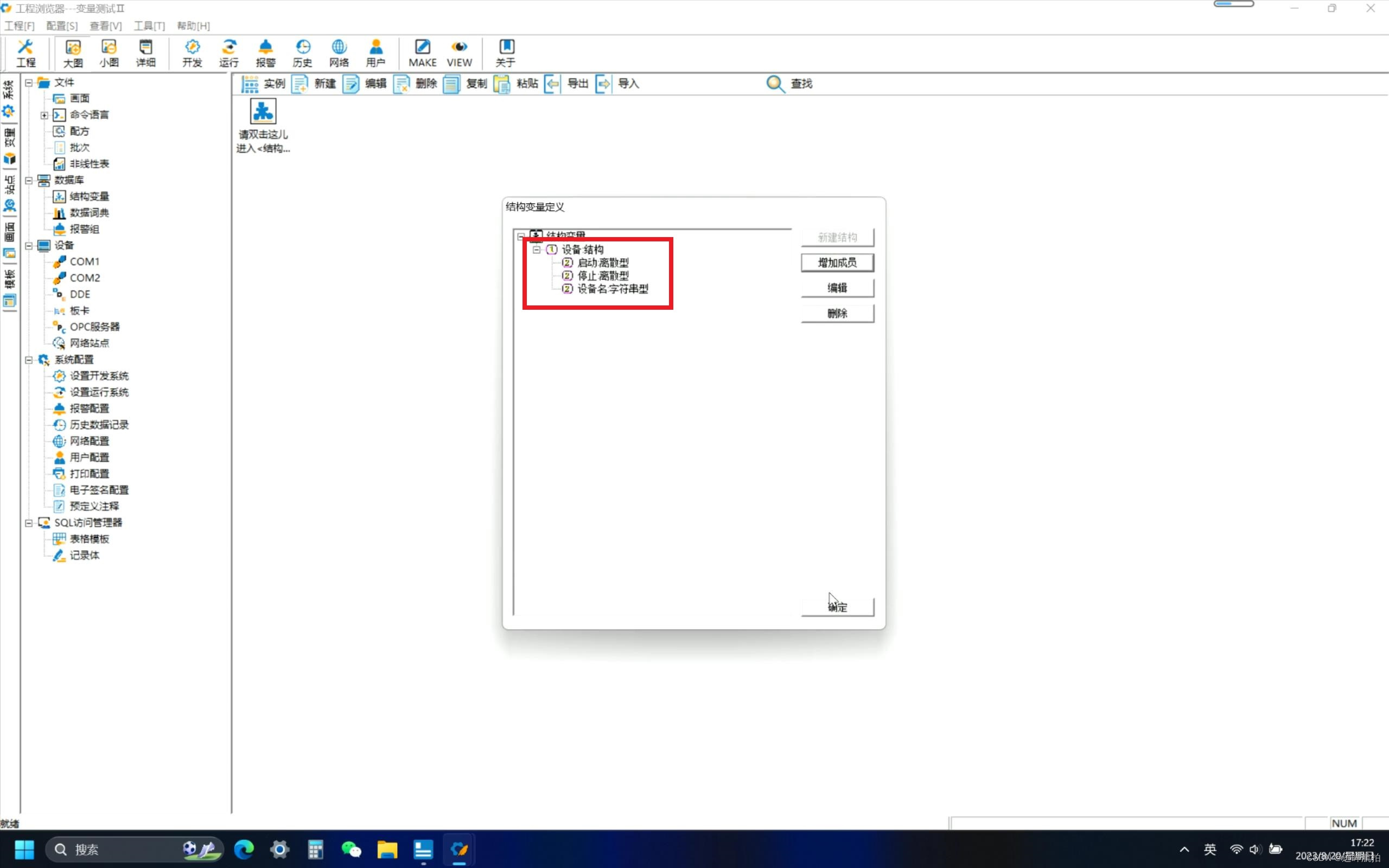

2 增加成员；

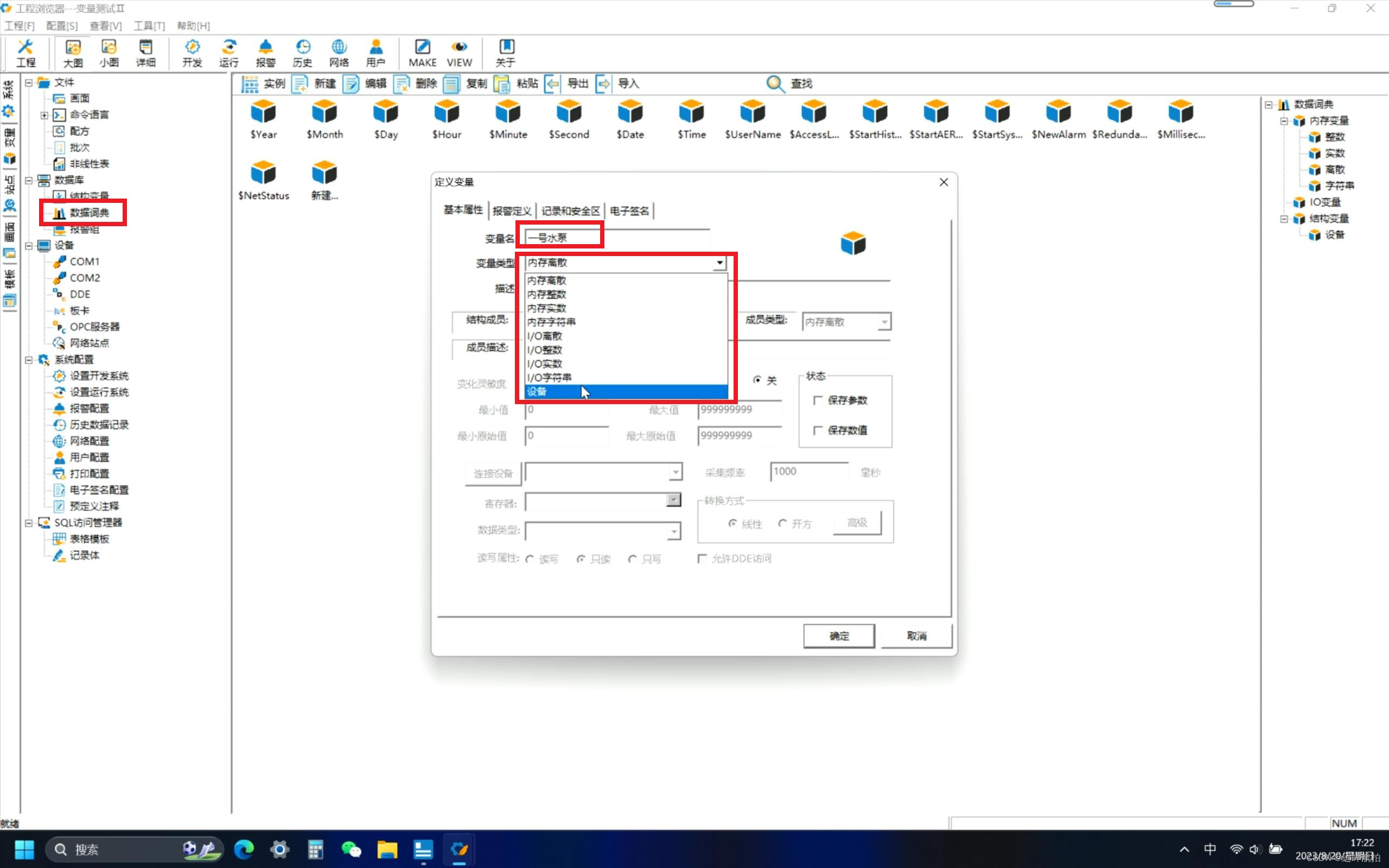

3 数据词典新建变量

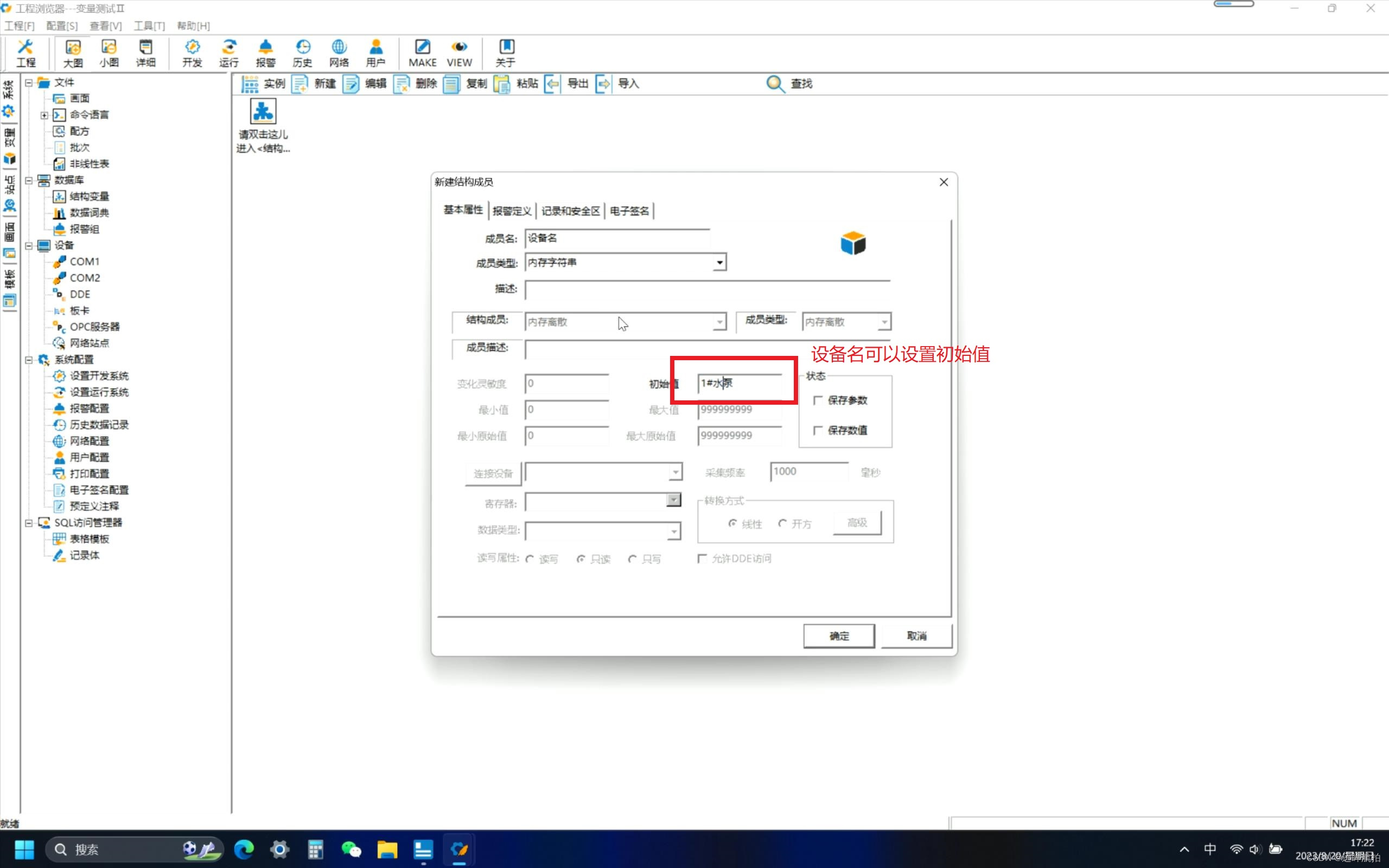

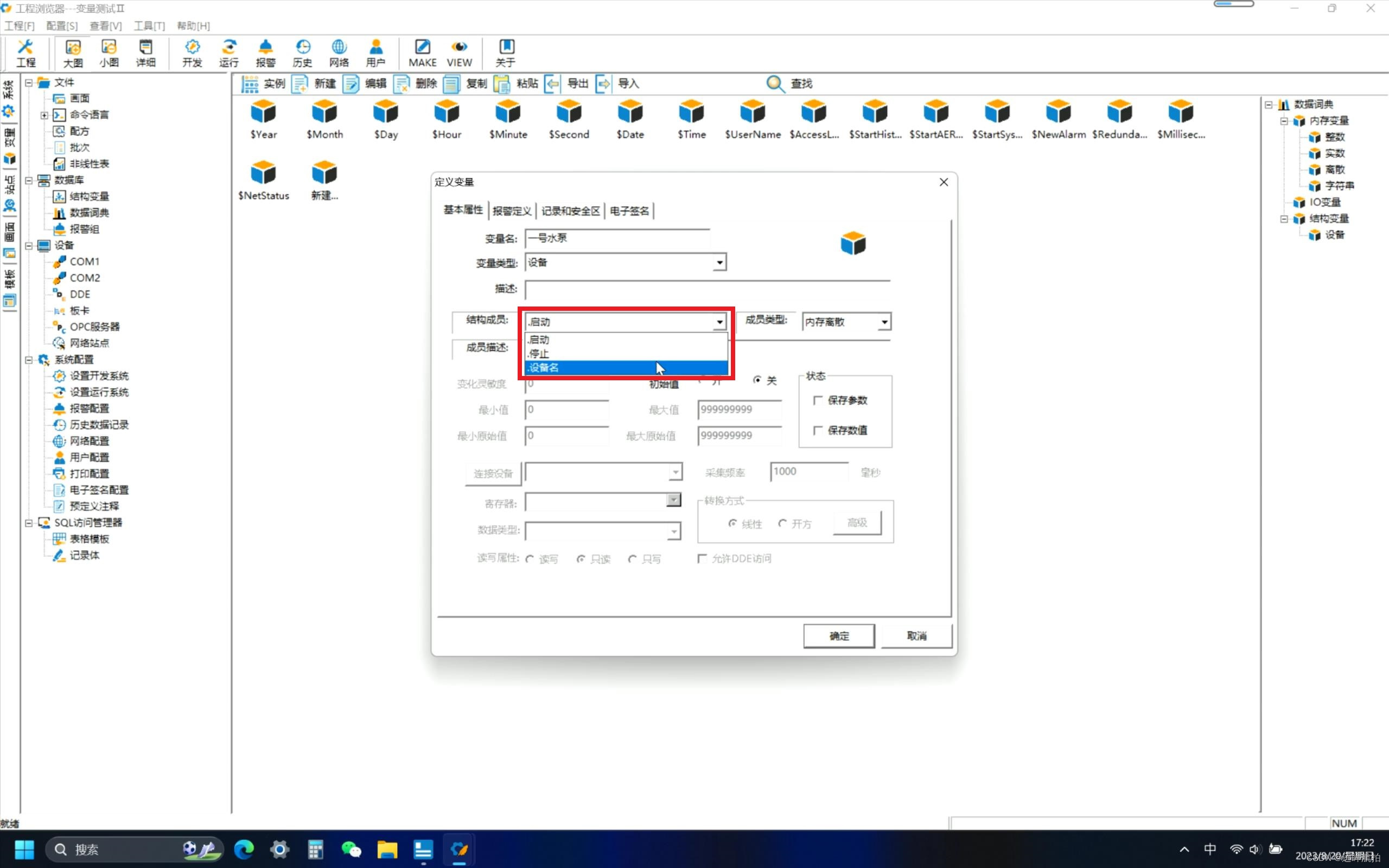

 进入各个成员，做好相应设置；

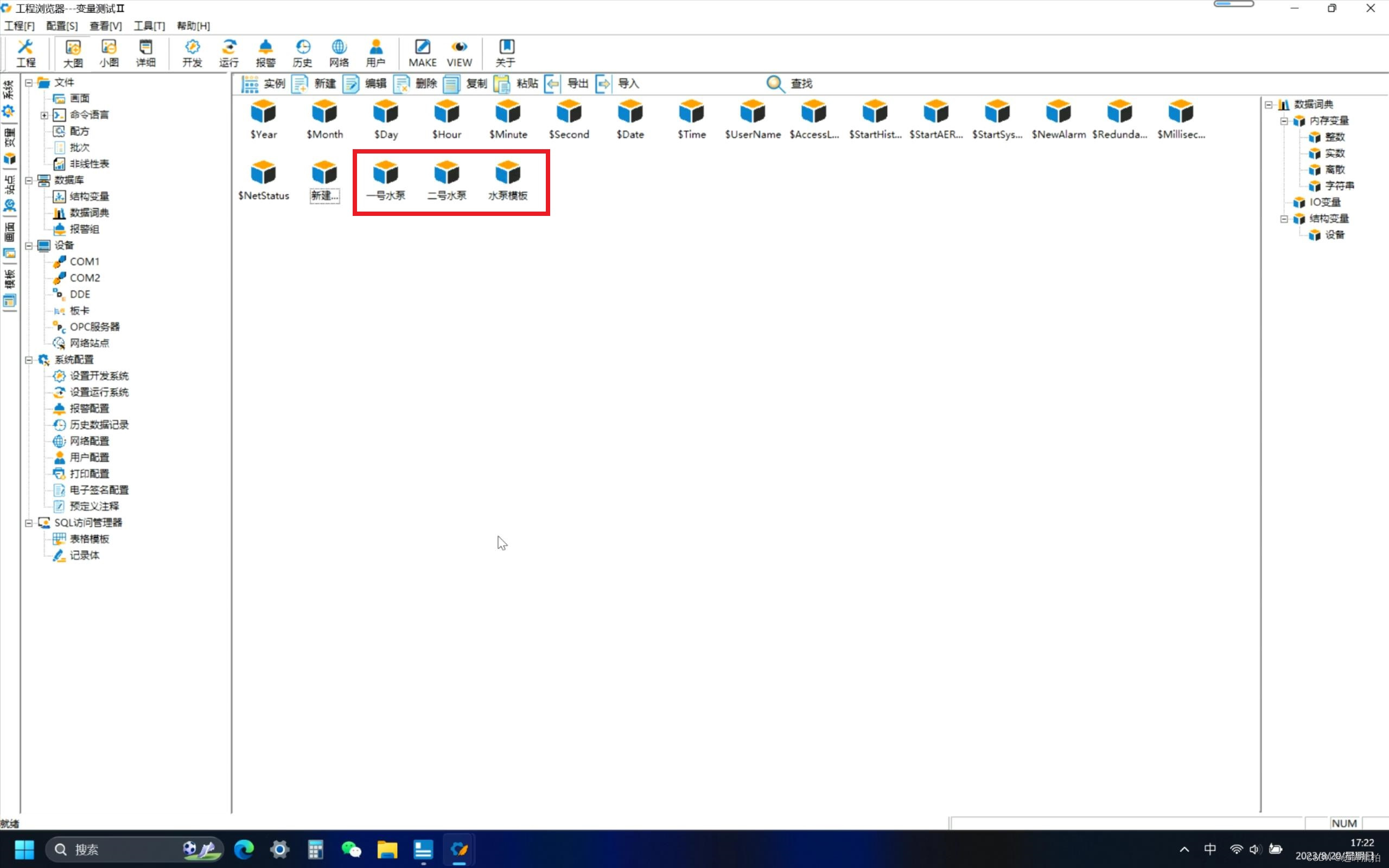

 建好两个水泵的结构变量，另加一个水泵模板，水泵模板成员全部用内部变量；

 4 创建主画面和弹窗

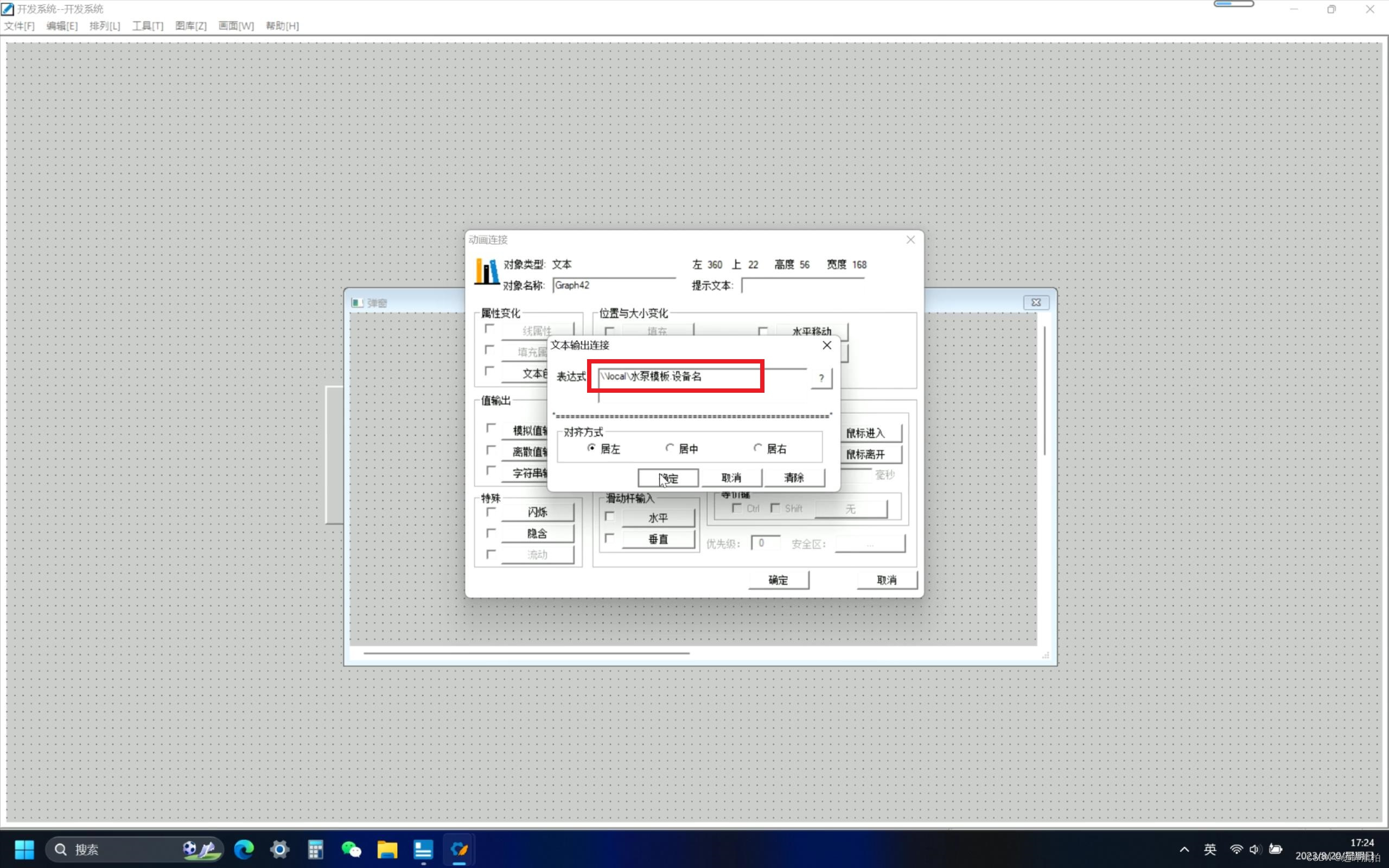

4.1 弹窗内变量皆连接“水泵模板”的成员；

 4.2 主画面创建两个按钮

 两个按钮都打开同一弹窗，但分别将弹窗内连接的变量前缀“水泵模板”替换为“一号水泵”和“二号水泵”；

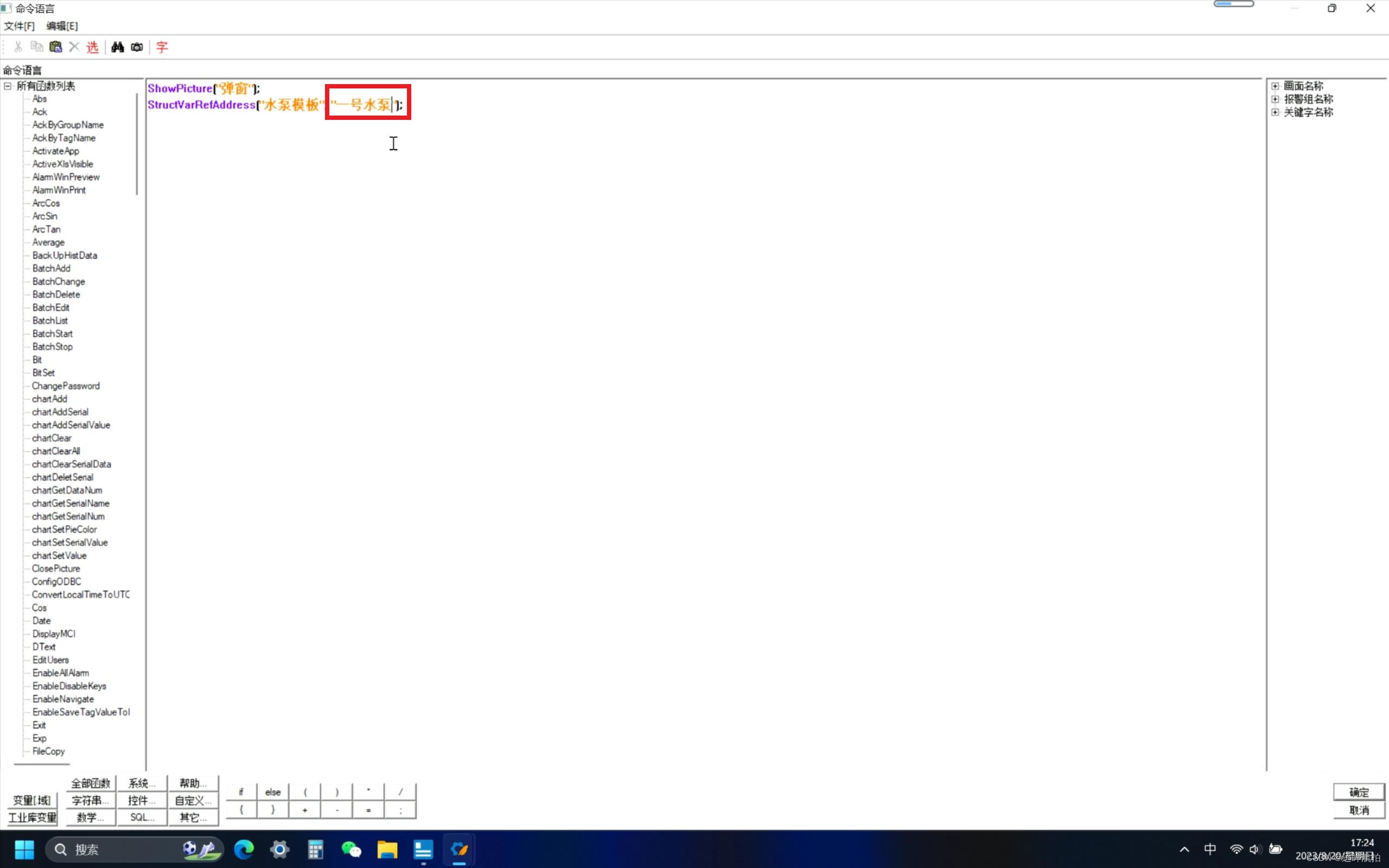

ShowPicture("弹窗");
StructVarRefAddress("水泵模板", "一号水泵");

5 完成，启动运行界面看效果；

附视频：

组态王结构变量应用

【组态王结构变量应用】https://www.bilibili.com/video/BV1Kr4y1R7Qm?vd_source=8274f12ca5dfe647f6552fbd220d74b5
