H3C_OSPF多区域配置及默认路由引入的部署案例

---

前言

在规划一些多分支公司的网络时，通常会使用ospf动态路由协议来划分不同区域。在本案例中，将会学习及了解ospf多区域的配置及如何将默认路由引入ospf动态协议中。

---

一、拓扑图及拓扑说明

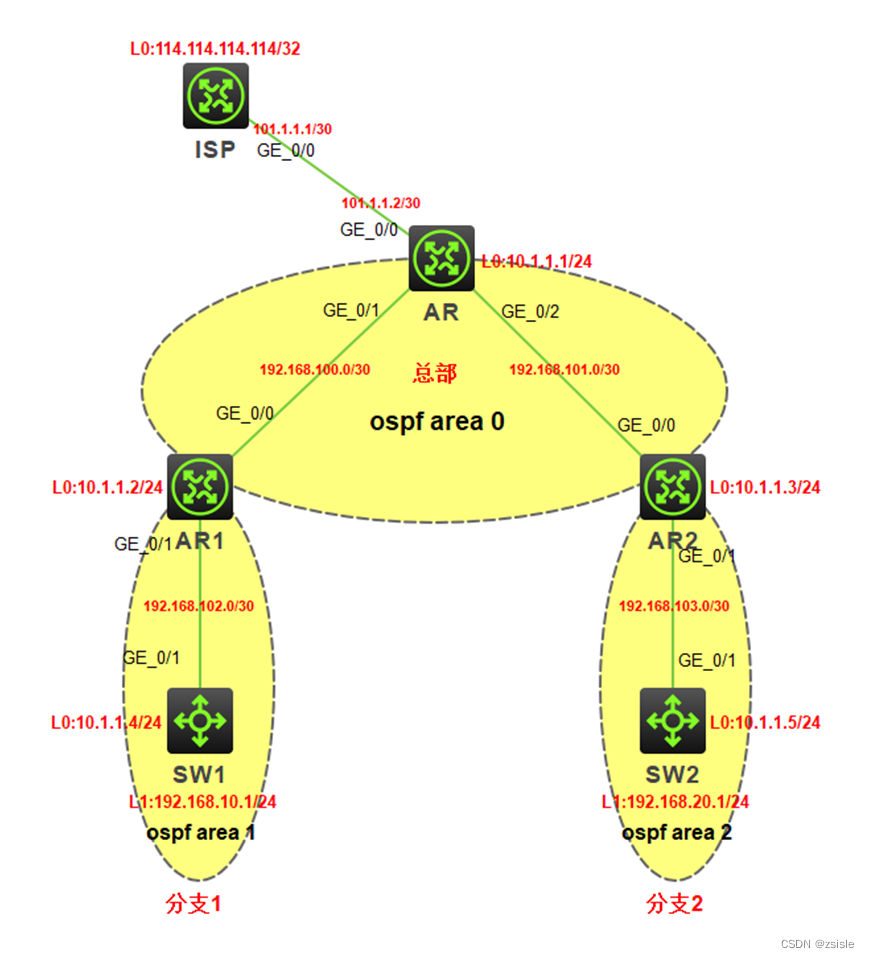

拓扑图

拓扑说明
在本拓扑，整个公司的网络由总部及多个分支机构组成，网络架构如下规划：外网出口在总部出口路由AR上，并与各分支路由器相连。设备之间由ospf动态协议打通，并以分支为单位划分不同区域，总部路由器与分支路由器相连区域为area0，各分支路由器与核心交换设备SW相连区域分别为area1、area2…。
每个设备起环回口0（L0）为router_id使用，使得环回0口互通，这样便于管理设备，SW设备起环回口1（L1）用来模拟各分支业务网段。

二、配置步骤

设备接口IP配置，略过。

OSPF多区域配置
AR配置
配置区域0（将环回口IP设置为router-id），宣告相连网段及环回口网段。

[AR]ospf router-id 10.1.1.1
[AR-ospf-1]area 0
[AR-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[AR-ospf-1-area-0.0.0.0]network 192.168.100.0 0.0.0.3
[AR-ospf-1-area-0.0.0.0]network 192.168.101.0 0.0.0.3

AR1配置
配置区域0和区域1，宣告相连网段及环回口网段（环回口网段可配置在任意其中一区域）。

[AR1]ospf router-id 10.1.1.2
[AR1-ospf-1]area 0
