HCIE-QOS基本原理

QOS概述

• 在传统的IP网络中，所有的报文都被无区别的等同对待，每个转发设备对所有的报文均采用先入先出的策略进行处理，它尽最大的努力（Best-Effort）将报文送到目的地，但对报文传送的可靠性、传送延迟等性能不提供任何保证。

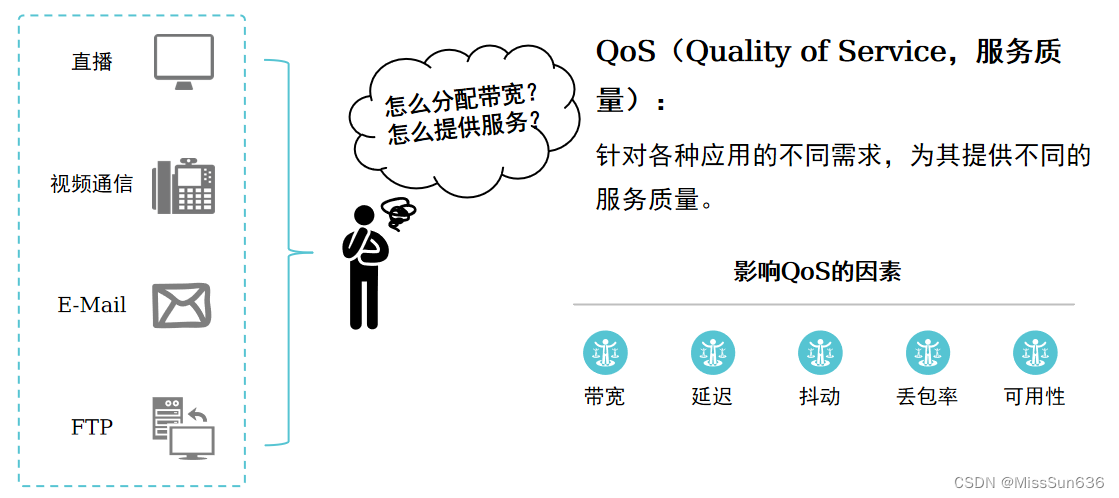

什么是QOS

• 为了支持具有不同服务需求的语音、视频以及数据等业务，要求网络能够区分出不同的通信，进而提供相应的服务。
  • 例如VoIP等实时业务就对报文的传输延迟提出了较高要求，如果报文传送延时太长，用户将不能接受（相对而言，E-Mail和FTP业务对时间延迟并不敏感）。
• 为了支持具有不同服务需求的语音、视频以及数据等业务，要求网络能够区分出不同的通信，进而为之提供相应的服务。
  • 传统IP网络的尽力服务不可能识别和区分出网络中的各种通信类别，而具备通信类别的区分能力正是为不同的通信提供不同服务的前提，所以说传统网络的尽力服务模式已不能满足应用的需要。——QoS的提出。

QoS服务模型

• 通常QoS提供以下三种服务模型：
  • Best-Effort service（尽力而为服务模型）
  • Integrated service（综合服务模型，简称IntServ）
  • Differentiated service（区分服务模型，简称DiffServ）

区分服务模型

• 将网络中的流量分成多个类，然后为每个类定义相应的处理行为，使其拥有不同的优先转发、丢包率、时延等。

• DiffServ是一个多服务模型，它也可以满足不同的QoS需求。该模型目前IP网络广泛使用。
• 应用程序在发出报文前，不需要通知网络为其预留资源。对DiffServ服务模型，网络不需要为每个流维护状态，它根据每个报文的差分服务类（各报文头中的差分服务标记字段，如IP头的DS Field），来提供特定的服务。
• 其实就是将网络中的流量分成多个类，不同的类采用不同的处理。也就是说，先对流量分类，然后把类别标记在报文头中，通过报文携带到网络上，网络各节点只需要简单地识别报文中的这些标记，进行相应的处理。
• 小例子：就好比你去坐火车，火车票就是用来标记你所要享受的服务，是软卧、硬卧、硬座还是无座。火车票你随身携带，上车时你根据火车票进入对应的车厢，享受相应的服务：进入卧铺车厢的，可以舒服的躺着，进入硬座车厢，表示要坐着或站着咯。车票就相当于报文头中的“标记”。
• 除了流分类和标记，差分服务比较优秀的地方还有强大的队列技术。当网络拥塞，也就是进来的报文太多，设备处理不过来，就让报文排队。

QoS常用技术 (DiffServ模型)

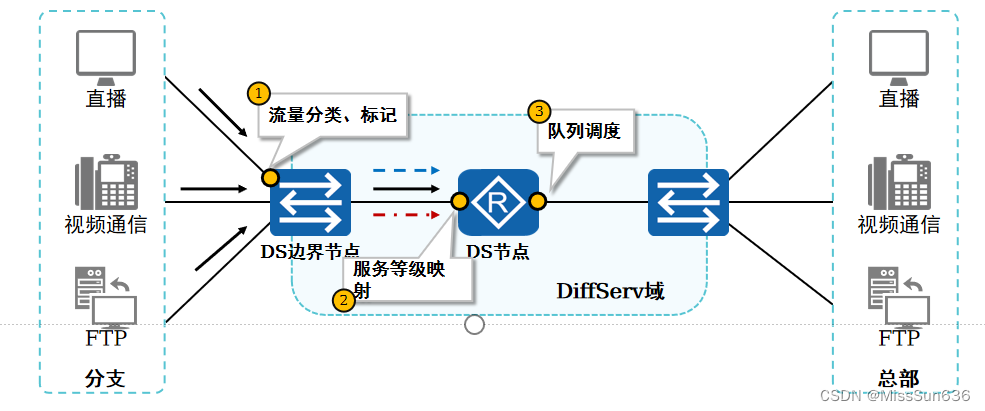

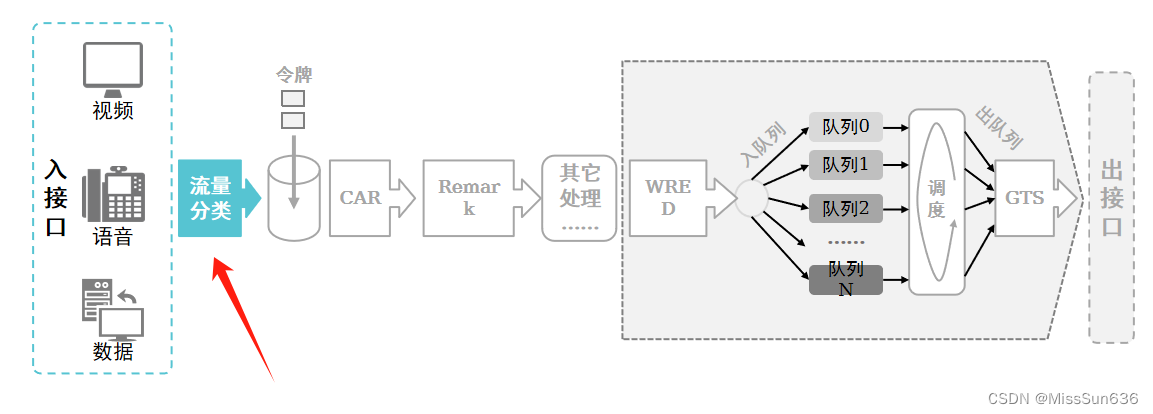

QoS数据处理流程 (DiffServ模型)

• QoS技术提供了下述功能：

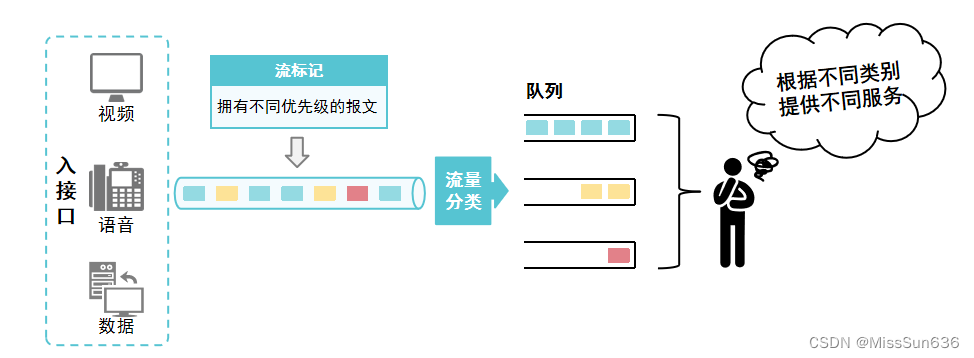

  • 流量分类和标记：依据一定的匹配规则识别出对象，是有区别地实施服务的前提，通常作用在接口入方向。
  • 令牌桶：使用令牌桶对流量进行评估，是否满足报文转发的条件。
  • 流量监管：对进入设备的特定流量的规格进行监管，通常作用在接口入方向。当流量超出规格时，可以采取限制或惩罚措施，以保护运营商的商业利益和网络资源不受损害。
  • 拥塞避免：过度的拥塞会对网络资源造成损害，拥塞避免监督网络资源的使用情况，当发现拥塞有加剧的趋势时采取主动丢弃报文的策略，通过调整流量来解除网络的过载，通常作用在接口出方向。
  • 拥塞管理：是必须采取的解决资源竞争的措施，将报文放入队列中缓存，并采取某种调度算法安排报文的转发次序，通常作用在接口出方向。
  • 流量整形：一种主动调整流的输出速率的流控措施，是为了使流量适配下游设备可供给的网络资源，避免不必要的报文丢弃和拥塞，通常作用在接口出方向。

QoS流分类和流标记

QoS数据处理流程

• 流量分类和标记：依据一定的匹配规则识别出对象，是有区别地实施服务的前提，通常作用在接口入方向。

为什么需要流分类和流标记

• 流量分类和标记是QoS的基础，是有区别地实施服务的前提。

• 要实现差分服务，就需要对进入DiffServ域的流量按照一定的规则进行分类，然后根据不同类别的流量提供不同的服务。

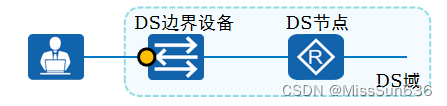

• 当报文在DiffServ域边界被分类之后，在网络的中间节点，就可以根据分类，对不同类别的流量给予差别服务。下游（downstream）节点可以选择使用上游（upstream）节点的分类结果，也可以按照自己的分类标准对数据流重新进行分类。
• 需要首先将数据包分为不同的类别或者设置为不同的优先级。
  • 将数据包分为不同的类别，称为流分类，流分类并不修改原来的数据包。

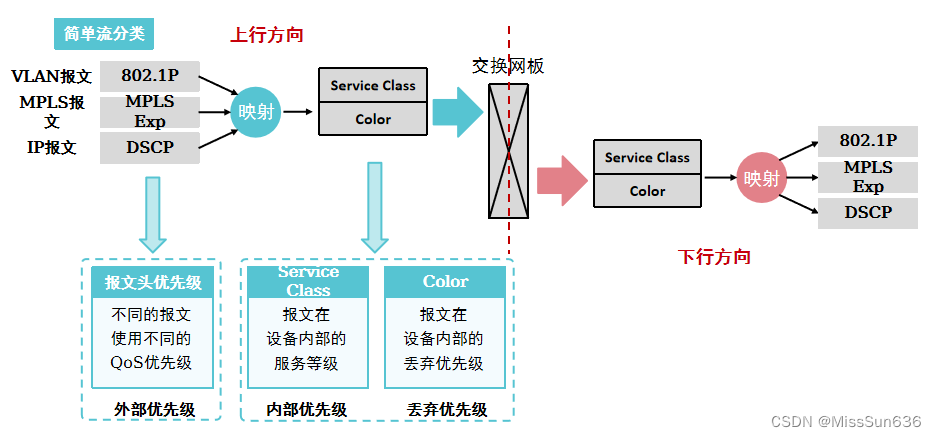

  • 将数据包设置为不同的优先级称为标记，而标记会修改原来的数据包。其中，标记分为内部标记和外部标记：
    • 内部标记
    • 标记报文在设备内部处理的服务等级（service-class）与丢弃优先级，让匹配的报文能够直接进入指定服务等级的队列，而不需要根据报文头中的优先级字段来确定服务等级。
    • 标记报文的丢弃优先级也叫着色（color），是指在相同service-class的时候，入同一个队列，当此队列快拥塞的时候，可以通过color再进行差分服务，体现在缓存使用上的优先顺序。
    • 外部标记
    • 设置/改写报文的优先级字段，用于向下一台设备传递差分服务的QoS信息。其中，改写报文的优先级字段也称为“重标记-remark”。

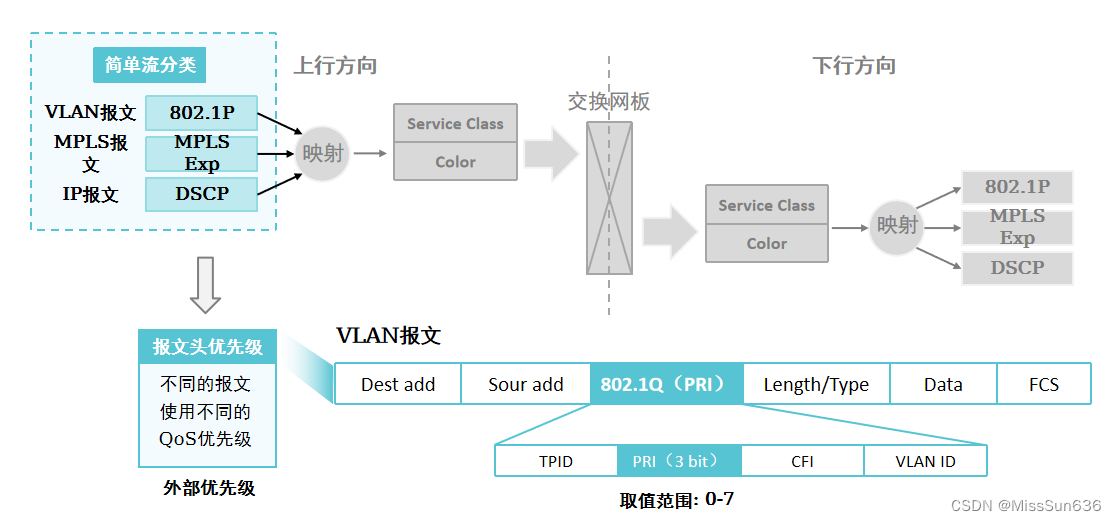

简单流分类

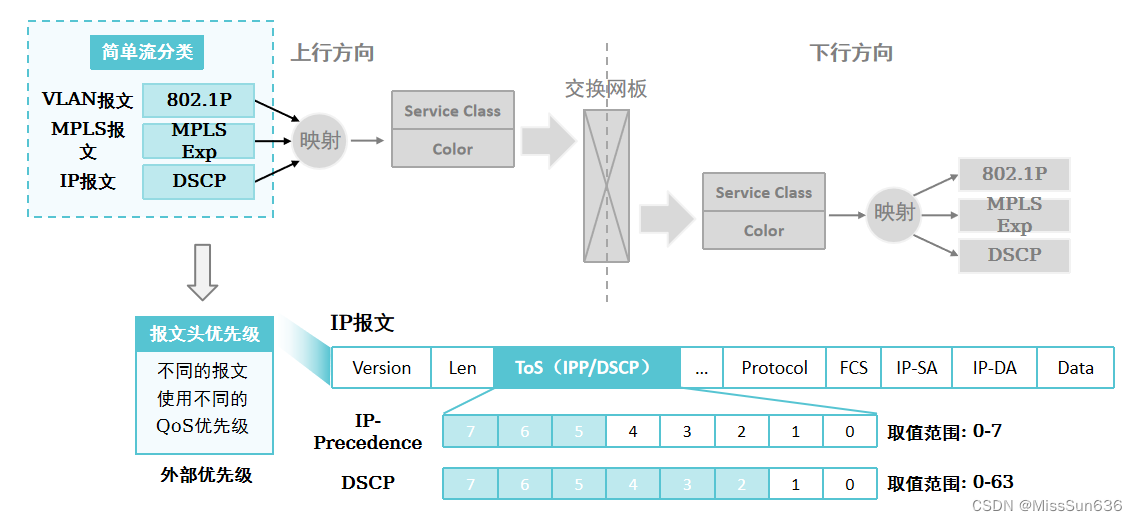

• 简单流分类是指采用简单的规则，如只根据IP报文的IP优先级或DSCP值、IPv6报文的TC值、MPLS报文的EXP域值、VLAN报文的802.1p值，对报文进行粗略的分类，以识别出具有不同优先级或服务等级特征的流量，实现外部优先级和内部优先级之间的映射。

外部优先级 - VLAN报文

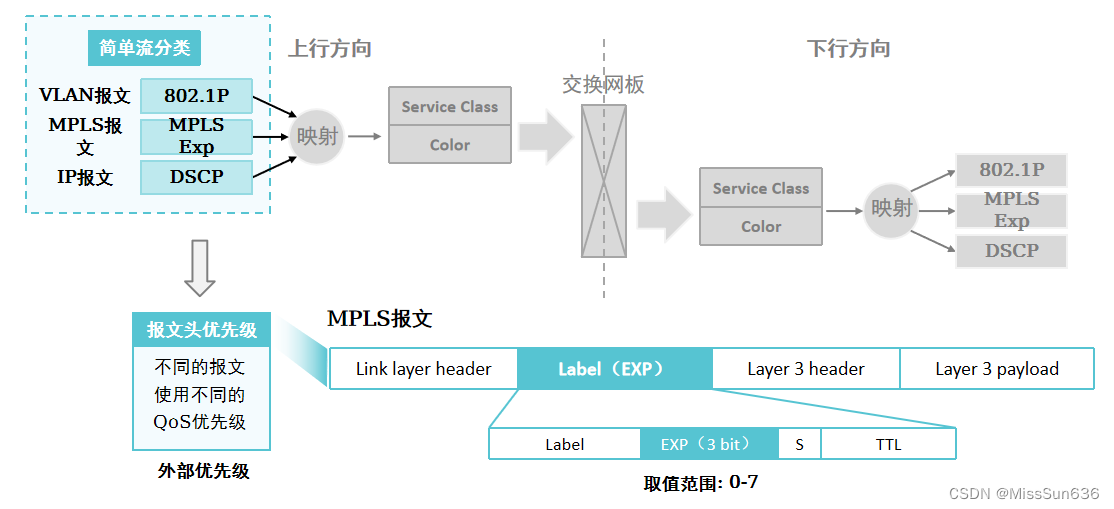

外部优先级 - MPLS报文

外部优先级 - IP报文

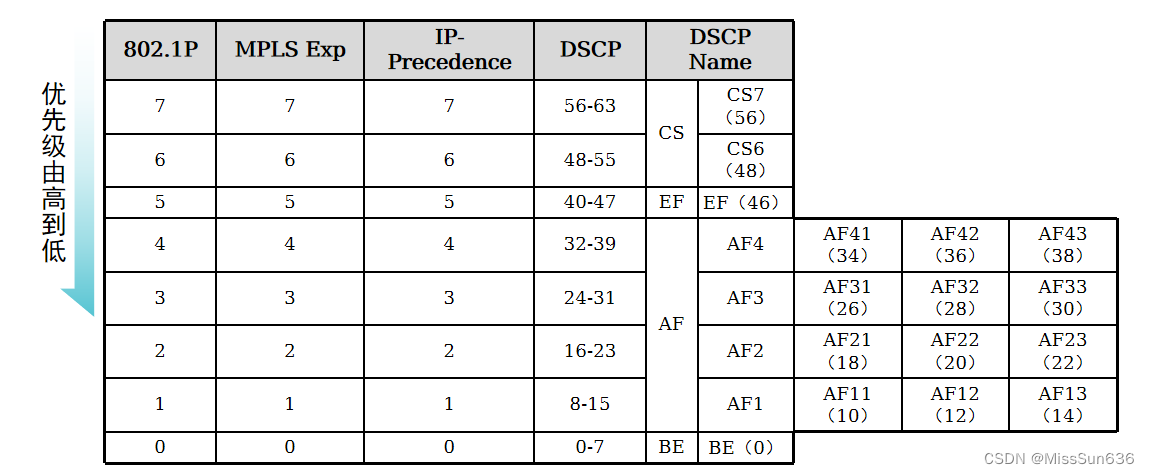

各外部优先级间的对应关系

• EF：一般是语音流量
• AF：普通流量，确保转发

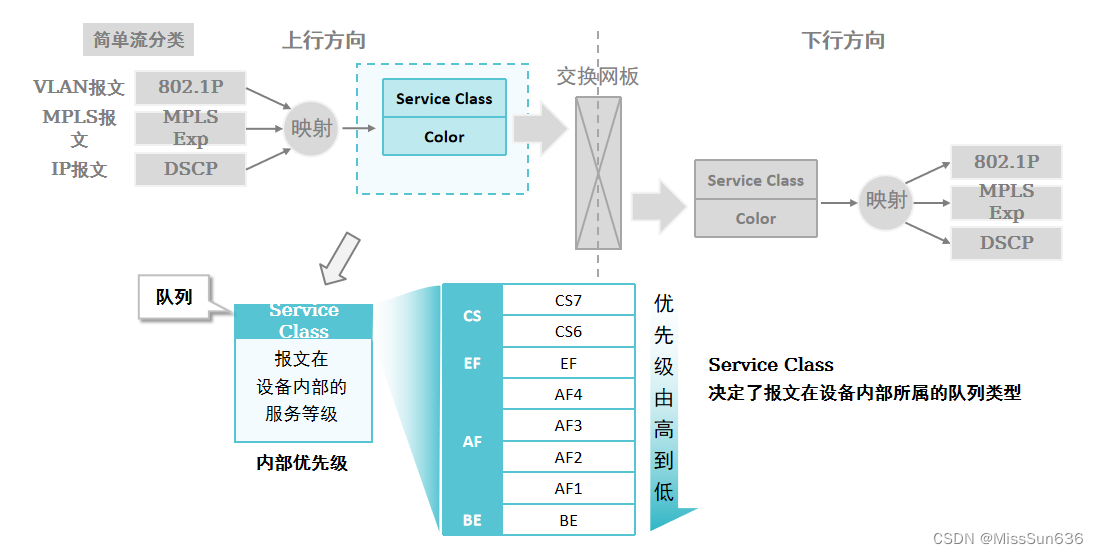

服务等级 (Service Class)

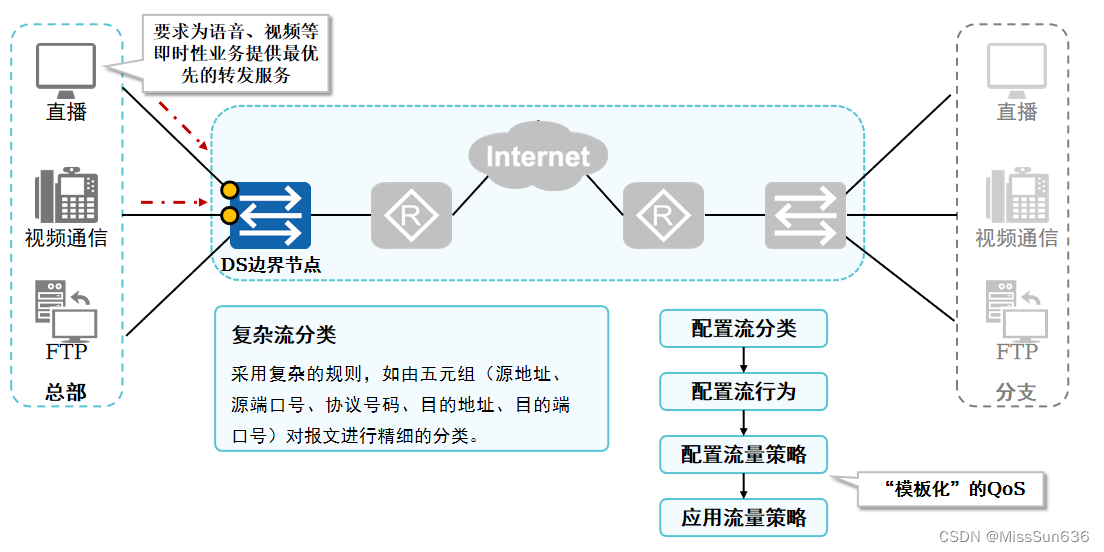

复杂流分类

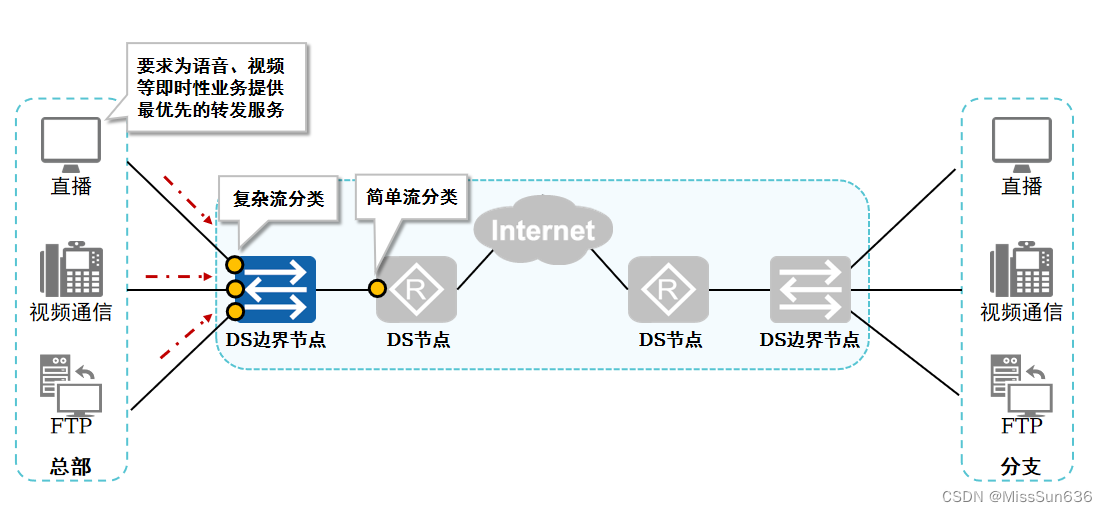

流量分类全过程

• 需求：要求为语音、视频等即时性业务提供最优先的转发服务
• 实现：在DS边界节点，先通过复杂流分类抓取语音、视频等业务流量，映射到对应的优先级；再通过简单流分类，处理剩余流量。

配置复杂流分类

• 由于DS边界收到的流量一般未被分类，所以复杂流分类一般在DS边界设备上配置。配置思路如下：
  • 使用Traffic classifier工具匹配流量
  • 使用Traffic behavior工具定义流分类的规则
  • 使用Traffic policy工具将Traffic classifier与Traffic behavior进行绑定
  • 将Traffic policy应用到DS边界设备接口入方向上

System-view
   traffic classifier [classifier-name]        //创建流分类
      if-match [acl | vlan-id | …. ]       //基于流量特征匹配流量

System-view
   traffic behavior [behavior-name]        //创建流行为
      remark [dscp-name | 8021p-value | EXP | … ]       //对流量的QoS字段赋值

System-view
   traffic policy [policy-name]    //创建流策略
      classifier [classifier-name] behavior [behavior-name]     //绑定流分类与流行为

System-view
   interface [interface-type interface-num]      //进入接口视图
      traffic-policy [policy-name] [inbound | outbound]     //在接口入方向上应用流策略

//当配置完成复杂流分类，可以通过以下命令查看结果：
System-view
   display traffic classifier user-defined [ classifier-name ]   //查看已配置的流分类信息。
   display traffic behavior [ system-defined | user-defined ] [ behavior-name ]   //查看已配置的流行为信息。
   display traffic policy user-defined [ policy-name ] classifier [classifier-name ]    //查看流策略的配置信息。
   display traffic-policy applied-record [ policy-name ]   //查看指定流策略的应用记录。

修改简单流分类 (可选)

• 简单流分类基于优先级映射表，将带有特定QoS字段数据映射为内部优先级。
• 优先级映射表根据实际需求可以进行一定修改，修改优先级映射表的思路如下：
  • 配置端口信任的报文优先级
  • 配置优先级映射表

//配置端口信任的报文优先级
System-view
   interface [interface-type interface-num]      //进入接口视图
      trust [8021p | dscp]       //基于802.1P或者基于DSCP景下修改

//配置优先级映射表
System-view
   qos map-table [ dot1p-dot1p | dot1p-dscp | dot1p-lp | dscp-dot1p | dscp-dscp | dscp-lp ]      //进入优先级映射表视图
      input [input-value1] output [output-value]     //配置优先级映射表中的映射关系

//修改优先级映射配置后，可以通过以下命令查看配置结果：
System-view
   display qos map-table [ dot1p-dot1p | dot1p-dscp | dot1p-lp | dscp-dot1p | dscp-dscp | dscp-lp ]    //查看当前的各优先级间的映射关系。

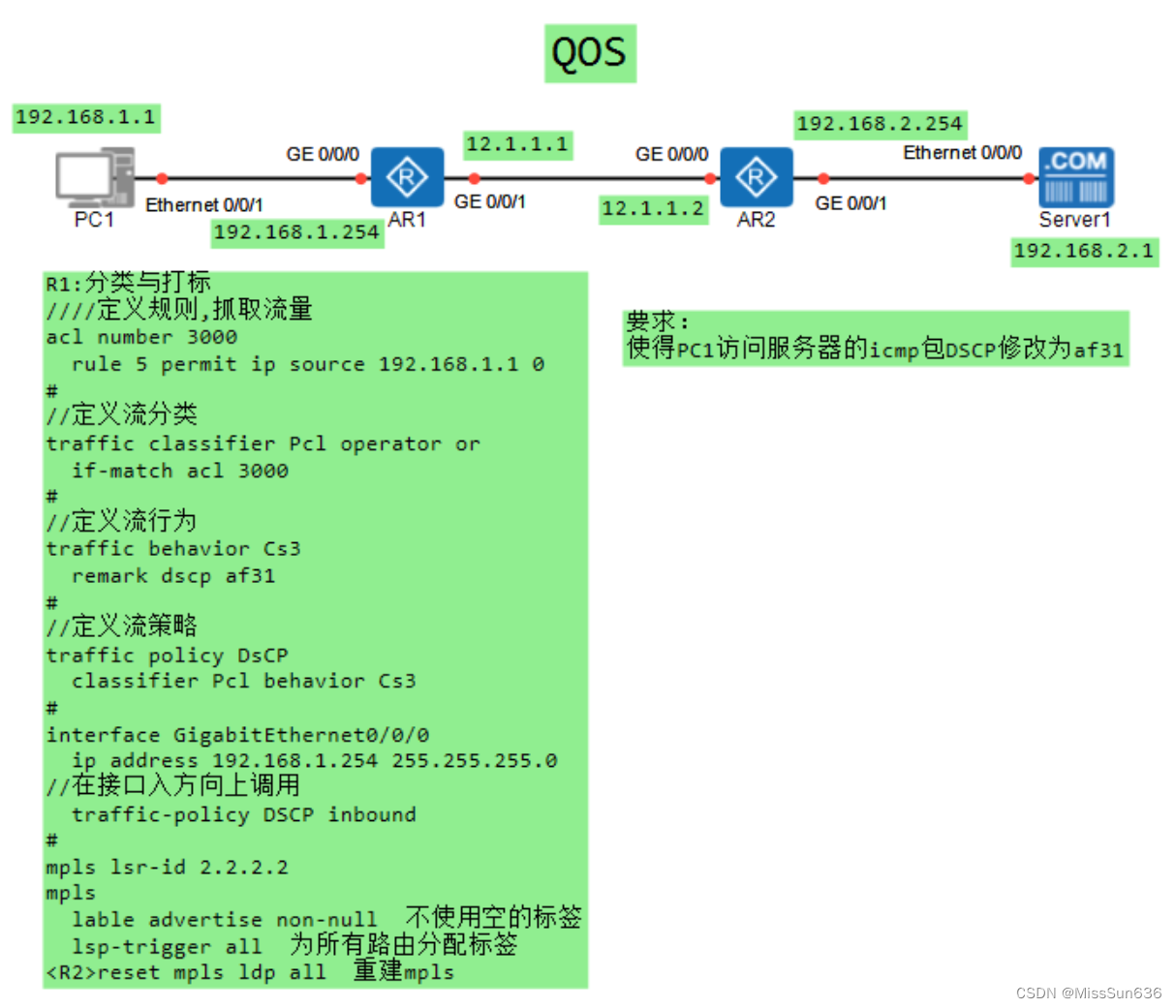

实验
