天线名词解释

一、天线的作用和原理

 天线可以将交流信号转换成无线电波辐射到自由空间中去。无线电波指频率在300GHz以下的电磁波，以光速传播，在自由空间（真空或空气）中衰减到一定值之前，由接收天线接收，便可以完成通信。从物理学上讲，天线是一个或多个导体的组合，由它可因施加的时变电压或时变电流而产生辐射的电磁场，或者可以将它放置在电磁场中，由于场的感应而在天线内部产生时变电流并在其终端产生时变电压。
 无线电发射机，借由交流电，经过振荡器，变成高频率交流电，产生电磁场，而经由电磁场可产生无线电波。无线电波像磁铁，有同性相斥、异性相吸的现象。同类电子会互相排斥，因此当无线电波射出时，会将前方电波往前推，当连续电波一直射出来时，电波就会在空气中传播。
 无线电技术是通过无线电波传播信号的技术，其原理在于，导体中电流强弱的改变会产生无线电波。利用这一现象，通过调制可将信息加载于无线电波之上。当电波通过空间传播到达收信端，电波引起的电磁场变化又会在导体中产生电流。通过解调将讯息从电流变化中提取出来，就达到了资讯传递的目的。

 天线辐射原理
建议不懂的看这个视频https://www.bilibili.com/video/BV1gh411k79W?share_source=copy_web

二、天线的基本名词

1、定向性D和增益G

公式：$G$=$\eta$$D$，$\eta$为天线的辐射效率
 方向性系数：天线在最大辐射方向上远区某点的辐射功率密度与辐射功率相同的无方向性天线在同一点的功率密度之比（等效：最大方向辐射功率密度与平均功率密度之比）。衡量天线对辐射功率的集中程度。
 增益：输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比，是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天线最重要的参数之一。
 一般来说，增益的提高主要依靠减小垂直面向辐射的波瓣宽度，而在水平面上保持全向的辐射性能。天线增益对移动通信系统的运行质量极为重要，因为它决定蜂窝边缘的信号电平。增加增益就可以在一确定方向上增大网络的覆盖范围，或者在确定范围内增大增益余量。任何蜂窝系统都是一个双向过程，增加天线的增益能同时减少双向系统增益预算余量。另外，表征天线增益的参数有dBd和dBi。dBi是相对于点源天线的增益，在各方向的辐射是均匀的；dBd相对于对称阵子天线的增益dBi=dBd+2.15。相同的条件下，增益越高，电波传播的距离越远。
 一般地，GSM定向基站的天线增益为18dBi，全向的为11dBi。
常见的增益：
鞭状天线6~9dBi，基站用八木天线15-17dBi，抛物面定向天线很容易做到24dBi，
抛物面天线近似计算式： $G(dBi)=10lg(4.5(\frac{D}{\lambda }{)}^2)$，D抛物面直径， $\lambda$为中心工作波长
直立全向天线近似计算式: $G(dBi)=10lg(\frac{2L}{\lambda })$ ，L为天线长度， $\lambda$为中心工作波长
微带贴片天线增益一般为5~8dBi

2、工作频率，中心频率

 每个天线都有一定的频率范围，称为带宽，在这个范围内，天线阻抗最小，效率最高，这个范围的中间最佳点即中心频率，驻波比最小。比如中心频率452.000Mhz，如果天线带宽5M，即从449.500到454.500都有较小的驻波比，当然也可能做10M带宽。

3、频带宽度

 带宽一词最初指的是电磁波频带的宽度，也就是信号的最高频率与最低频率的差值。目前，它被更广泛地借用在数字通信中，用来描述网络或线路理论上传输数据的最高速率。这并不是它的学术定义，而是被引申地使用了。
 天线频带宽度（antenna bandwidth）天线方向性增益下降 3dB 时，对应的天线频率范围（注：天线方向性是以电磁波场强/电压计算的，计算dB时需要用 $20lg(\frac{E}{E_{(}max)}$ 。
 一般由最窄的一个带宽决定，对于许多天线由驻波比带宽（阻抗带宽）决定.

4、有源无源天线

 卫星的天线具有一定的指向功能，也即原本散发到各个方向上的信号功率被集中起来朝向地球发射，这种指向也称为增益。天线的越大，增益越高。
 无源天线加低噪放（LNA）等有源器件变成，有源天线，安装一个内置的低噪声放大器，来降低随后的电缆等损耗对信噪比的影响，此外，有源天线需要从接收机哪里获取支流电源。
 无源天线不含低噪声放大器，也不需要电源，但是由于未经放大的GPS信号强度较弱，从无源天线到接收机的电缆长度一般不超过1m。
 接收机往往倾向采用有源天线，以改善整个接受系统的噪声性能。
所以天线本身是无源器件，但却有增益这一说法。放大电路等有源器件的增益定义是不一样的（有源器件增益有好几种，一般指的是器件输出信号幅值与输入信号幅值的比值）。

5、场区

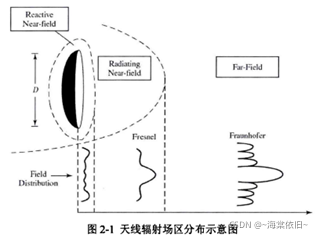

在天线辐射场区可依据距离天线远近划分为3中不同区域：感应近场区、辐射近场区和远场区。这三个场区划分与天线的最大口径面尺寸和工作波场有关，根据辐射场的计算公式和工程实际可以推出：
远场区(充分条件)：$r>2\frac{D^2}{\lambda },r>>D,r>>\frac{\lambda }{2\pi }$
近场区：
 辐射近场区:$0.62\frac{D^3}{\lambda }\le r\le 2\frac{D^2}{\lambda }$
 感应近场区：$r\le 0.62\frac{D^3}{\lambda }$
近区场通常具有如下特点：

• 近区场内,电场强度与磁场强度的大小没有确定的比例关系。
• 一般情况下,对于电压高电流小的场源(如发射天线、馈线等),电场要比磁场强得多,对于电压低电流大的场源(如某些感应加热设备的模具),磁场要比电场大得多近区场的电磁场强度比远区场大得多。从这个角度上说,电磁防护的重点应该在近区场
• 近区场的电磁场强度随距离的变化比较快,在此空间内的不均匀度较大

远区场的主要特点如下：

• 在远区场中,所有的电磁能量基本上均以电磁波形式辐射传播,这种场辐射强度的衰减比感应场慢得多。
• 在远区场,电场强度与磁场强度有如下关系:在国际单位制中,E=377H,电场与磁场的运行方向互相垂直,并都垂直于电磁波的传播方向（即TEM波）。

辐射场与感应场的区别
 电磁辐射源产生的交变电磁场可分为性质不同的两个部分,其中一部分电磁场能量在辐射源周围空间及辐射源之间周期性地来回流动,不向外发射,称为感应场;另一部分电磁场能量脱离辐射体,以电磁波的形式向外发射,称为辐射场。
 场强与距离的关系：以r表示测量点到辐射源的距离,则在该点的感应场强度与$r^2$至$r^3$成反比,辐射场强度与r成反比(因此,辐射场强度与距离r的乘积与r无关,称为场强距离乘积)。在靠近辐射源的地方,随着距离r的减小,感应场强度急剧增加。
 感应电场：空间感应电场是指由随时间变化的磁场产生的空间电场。感应电场的电场线是闭合的，没有起点、终点。闭合的电场线包围变化的磁场。
 以天线为例,远距离传播的电磁波的场就是辐射场，为TEM波。它们的特点是场强与距离成反比。电和磁的分量虽然在波前是互相垂直的,但是在时间上是同相的,故辐射场传输的是实功率。在距离天线若干波长后,辐射场是唯一需要考虑的场。但在靠近天线处,情况要复杂得多。在一个具有电感和电容的普通电路中,磁场(在时间上)与电场相差1/4周期。它们的强度以复杂的形式随着离开源的距离增加而降低,这就是感应场。感应场不传输实的功率,只有虚功率,电场直接随电荷变化,而磁场直接随电流变化。感应场与辐射场一起存在于天线的周围。但是当离天线的距离增加时,感应场就会迅速消失。在相当于波长除以2π或稍小于1/6波长的距离处,辐射场和感应场的强度相等。
          

6、波瓣图/方向图

 所谓天线方向图，是指在离天线一定距离处，辐射场的相对场强（归一化模值）随方向变化的图形，通常采用通过天线最大辐射方向上的两个相互垂直的平面方向图来表示。因为天线方向图一般呈花瓣状，故又称为波瓣图，。
 天线方向图是衡量天线性能的重要图形，可以从天线方向图中观察到天线的各项参数。
 天线方向图是用来表示天线的方向性的图，所谓的“天线方向性”，就是指在远区相同距离R的条件下，天线辐射场的相对值与空间方向的关系。方便对各种天线的方向图特性进行比较，就需要规定一些特性参数。主要包括：主瓣宽度，旁瓣电平，前后比，方向系数等。

• 主瓣宽度：是衡量天线的最大辐射区域的尖锐程度的物理量。通常取天线方向图主瓣两个半功率点之间的宽度。
• 旁瓣电平：是指离主瓣最近且电平最高的第一旁瓣的电平，一般以分贝表示。
• 前后比：是指最大辐射方向（前向）电平与其相反方向（后向）电平之比，通常以分贝为单位。
• 方向性系数：在离天线某一距离处，天线在最大辐射方向上的辐射功率流密度与相同辐射功率的理想无方向性天线在同一距离处的辐射功率流密度之比。
• 主瓣，副瓣/旁瓣，后瓣：最大辐射方向两侧第一个零辐射方向线以内的波束称为主瓣，与主瓣方向相反的波束称为背瓣，其余零辐射方向间的波束称为副瓣或旁瓣。

7、波瓣宽度

 瓣宽度是定向天线常用的一个很重要的参数，它是指天线的辐射图中低于峰值3dB（一半）处所成夹角的宽度（天线的辐射图是度量天线各个方向收发信号能力的一个指标，通常以图形方式表示为功率强度与夹角的关系）。
 天线垂直的波瓣宽度一般与该天线所对应方向上的覆盖半径有关。因此，在一定范围内通过对天线垂直度（俯仰角）的调节，可以达到改善小区覆盖质量的目的，这也是我们在网络优化中经常采用的一种手段。

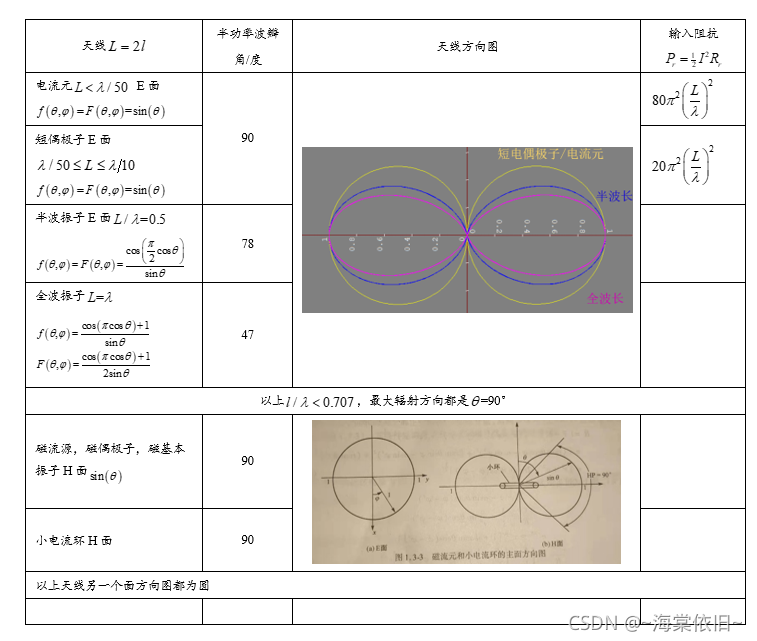

 主瓣最大辐射方向两侧的两个半功率点（即场强为最大值的1/√2倍）之间的夹角，称为主瓣宽度，也称半功率波瓣宽度，用${\theta }_{0.5}$或$2{\phi }_{0.5}$表示。主瓣宽度愈小，天线辐射的电磁能量愈集中，定向性愈好。在主瓣最大方向两侧，两个零辐射方向之间的夹角，称为零功率波瓣宽度，用$2{\theta }_0$表示。
 主要涉及两个方面水平波瓣宽度和垂直平面波瓣宽度。水平平面的半功率角（H－Plane Half Power beamwidth）:(45°,60°,90°等)定义了天线水平平面的波束宽度。角度越大,在扇区交界处的覆盖越好，但当提高天线倾角时，也越容易发生波束畸变,形成越区覆盖。角度越小，在扇区交界处覆盖越差。提高天线倾角可以在一定程度上改善扇区交界处的覆盖，而且相对而言，不容易产生对其他小区的越区覆盖。在市中心基站由于站距小，天线倾角大，应当采用水平平面的半功率角小的天线，郊区选用水平平面的半功率角大的天线；垂直平面的半功率角（V－Plane Half Power beamwidth）:（48°, 33°,15°,8°）定义了天线垂直平面的波束宽度。垂直平面的半功率角越小，偏离主波束方向时信号衰减越快，在越容易通过调整天线倾角准确控制覆盖范围。
注：水平方向指和地平面或者大地平面平行的方向，垂直方向指垂直于地平面或者大地的方向，该定义在水平极化也垂直极化中一致。
             

8、端口隔离度

 天线隔离度是指一个天线发射的信号与另一个天线所接收的信号功率的比值。
 天线的隔离度取决于天线辐射方向图、天线的空间距离、 天线增益。隔离度就是为了尽量减少各种干扰对接收机的影响所采取的抑制干扰措施。

9、B、dB、dBm、dBi、dBd、dBc

• 贝尔(B)
   贝尔(B)最初用于表示音量功率10与1的比值，亚历山大.格拉汉姆.贝尔的名字命名。因此，1B表示功率比10:1，这是一种对数的关系，底数为10，100:1=2B，1000:1=3B。数学关系式如下，其中P2/P1表示功率比。lg(P2/P1)
• 分贝(dB)
   可以看出贝尔是一个较大的单位，所以使用时不方便，通常使用较小的单位：分贝(dB)，d表示“十分之一(deci-)”，1B=10dB，2B=20dB，计算方法如下： 10*lg(P2/P1)
   贝尔和分贝都不是指功率本身，而是指两个功率值的比值。如果需要表示一个固定的功率，则需要一个功率作为基准，然后以分贝表示绝对功率电平。
• dBm
   最常用的功率基准是mW和W。$P(dBm)=10lg(\frac{P(mW)}{1(mW)})$
   dBm表示相对于基准功率1毫瓦(mW)的功率分贝值，换算公式如下：
      1W=1000mW=30dBmW=0dBW
   而且电压/电流要转化成dBm必须知道传输线或者负载的阻抗，转换成功率才能使用dBm。
• dBi与dBd
   通常所说的天线发射或接收信号的能力是用参照全向天线的分贝数来表示的，比如说天线增益有10dBi(10lg(10))不是说这副天线能把信号的功率放大10倍，而是通过控制信号发射的角度，将功率集中到一定的方向上。
   在输入功率相等的情况下，天线增益是指实际天线和全向天线在空间同一点处的功率密度之比，描述的是天线将功率集中辐射的程度，因此与天线方向图密切相关。一般来说天线方向图主瓣越窄、副瓣越小，则增益越高。
           
   从天线方向图可以看出在空间不同方向有大小不同的增益，天线增益通常是指产生最大增益方向上的增益，单位为dBi或者dBd。这二个单位的参考基准不同，前者是以全方向性天线为基准，后者是以偶极子天线为基准。
   DBi和dBd是功率增益，两者都是一个相对值，但参考基准不一样，dBi的参考基准为全方向性天线，dBd的参考基准为偶极子天线，所以两者略有不同，一般认为，表示同一个增益，用DBi表示出来比用DBd表示出来要大2.15，例如，对于一面增益为16dB的天线，其增益折算成单位为dBi时，则为18.15dBi.
   在一定的距离上的某点处产生一定大小的信号，用理想的全向天线，假设需要100W的输入功率，而如果改用增益为G=20dBi的某定向天线作为发射天线，输入功率只需100/1020/10=1W。
  偶极子天线的增益为G=0dBd=2.15dBi。
• dBc
   有时候我们也会看到dBc的单位，一般这是相对于载波功率来说的，用以度量和载波功率的相对值，例如同频/互调/交条/带外干扰或杂散等相对量值。通常dBc可以用dB表示。
• 10lg(.)与20lg(.)
   分贝的对数特征使表示功率和功率比都非常方便。我们知道功率是与电压或电流的平方成正比，因此电压或电流在换算时需要用20lg(.)，例如：
      1mV=1000uV=(20*lg(1000))dBuV=60dBuV

10、极化

 极化：指电场矢量在空间运动的轨迹或变化的状态
天线极化：天线被激励时，辐射波的极化。未规定方向时，极化为最大增益方向的极化。

 由于电磁波电场强度的取向和幅值随时间而变化的性质，在光学中称为偏振。如果这种变化具有确定的规律，就称电磁波为极化电磁波（简称极化波）。
 如果极化电磁波的电场强度始终在垂直于传播方向的（横）平面内取向，其电场矢量的端点沿一闭合轨迹移动，则这一极化电磁波称为平面极化波。电场的矢端轨迹称为极化曲线，并按极化曲线的形状对极化波命名。
 对于单一频率的平面极化波，极化曲线是一椭圆（称极化椭圆），故称椭圆极化波。顺传播方向看去，若电场矢量的旋向为顺时针，符合右螺旋法则，称右旋极化波；若旋向为逆时针，符合左螺旋法则，称左旋极化波。按极化椭圆的几何参数。可直观地对椭圆极化波作定量描述,即轴比 ρ（长轴与短轴之比）。
 发射和接收电磁波的天线都具有确定的极化性质，可根据其用作发射天线时在最强辐射方向上的电磁波极化而命名。例如，水平或垂直极化天线辐射水平或垂直极化波；右旋或左旋（椭）圆极化天线辐射右旋或左旋（椭）圆极化波。通常为了在收发天线之间实现最大的功率传输，应采用极化性质相同的发射天线和接收天线，这种配置条件称为极化匹配。
 圆极化和线极化之间互相发射接收，只能接收到对方的一半能量，即损失3dB能量。

圆极化

使用圆极化天线可以接收任意取向的线极化波。
 1、通信的一方或双方处于方向、位置不定的状态，为了提高通信的可靠性，收发天线之一应采用圆极化天线。
 2、在人造卫星和弹道导弹的空间遥测系统中，信号穿过电离层传播后，产生极化畸变，这也要求地面上安装圆极化天线作发射或接收天线。
 3、为了干扰和侦察对方的通信或雷达目标，需要应用圆极化天线。
 4、在电视中为了克服杂乱反射所产生的重影，也可采用圆极化天线，因为它只能接收旋向相同的直射波，抑制了反射波传来的重影信号.
圆极化波的性质：
 圆极化是一个等幅旋转场，可以分解为两个正交等幅相位差90°的线极化波；
 左旋圆极化的天线只能接收左旋圆极化波；右旋圆极化的天线只能接收右旋圆极化的波。
 当圆极化入射到一个平面或球面上，被反射后旋向相反，即右旋变左旋，左旋变右旋。

同极化

 如果一个极化方向和我们的主极化方向一致,则称之为同极化,如果一个极化方向和我们的主极化方向正交,则称之为交叉极化.

交叉极化

 极化是指在最大辐射方向上辐射电波的极化，其定义为在最大辐射方向上电场矢量端点运动的轨迹，由于天线本身物理结构等原因，天线辐射远场的电场矢量除了有所需要方向的运动外，还在其正交方向上存在分量，这就指的天线的交叉极化。交叉极化是通信基站天线很重要的一个参数，我们通常称之为交叉极化鉴别率。
 一般的交叉极化是指与主极化正交的极化分量，一般出现在双极化天线中，尤其是民用移动通信基站天线中的±45度双极化天线。极化的概念在电磁波理论当中有着非常重要的作用和意义：同极化和交叉极化主要是相对于我们所考虑或者所期待的极化方向而言的，如果一个极化方向和我们的主极化方向一致，则称之为同极化，如果一个极化方向和我们的主极化方向正交，则称之为交叉极化。

11、微波模式

 首先什么是模式，模式就是没有激励源条件下的Maxwell方程的解。
 T是transverse 的缩写，本意为“横向”。在模式中特指“与传输方向垂直的方向”。举例，若波导中电磁波传输方向为z方向，则横向为直角坐标系中的x，y方向；或柱坐标系的 ho，phi方向。
 TE模式表示“所有电场分量均与传输方向垂直”，即“传输方向上没有电场分量”；TM模式同理。TEM模式意义为“电场、磁场分量均与传输方向垂直”。
 TEM波就是横波,HxE与k三者相互垂直,其他方向都没有分量，但有的在波传播方向k上有H波或E波,这就产生了所谓的TE波或TM波
       
沿一定途径(比如说波导)传播的电磁波为导行电磁波。根据麦克斯韦方程,导行电磁波在传播方向上一般是有E和H分量的。
1、TEM波:
在传播方向上没有电场和磁场分量,称为横电磁波。若激光在谐振腔中的传播方向为z方向,那么激光的电场和磁场将没有z方向的分量!实际的激光模式是准TEM模,即允许Ez、Hz分量的存在,但它们必须<<横向分量,因为较大的Ez意味着波矢方向偏离光轴较大,容易溢出腔外,所以损耗大,难于形成振荡。
2、TE波(即s波):
在传播方向上有磁场分量但无电场分量,称为横电波。在平面光波导(封闭腔结构)中,电磁场分量有Ey, Hx, Hz,传播方向为z方向。
3、TM波(即p波):
在传播方向上有电场分量而无磁场分量,称为横磁波。在平面光波导(封闭腔结构)中,电磁场分量有Hy, Ex, Ez,传播方向为z方向。

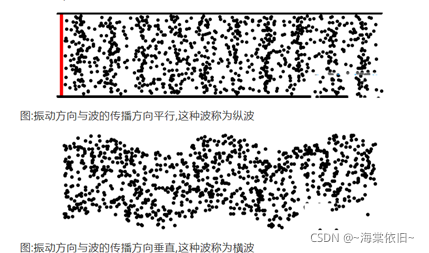

波的振动方向最基本的情况可分两种:行波和纵波

 首先是相位的概念。由于波动是一种周期现象,因此在某一个时刻振子处于一个周期的什么位置是非常重要的物理特征,这种位置就叫做相位。其次在波的空间分布中由相位相同的各点组成的一个几何面,称为波阵面(简称波面)。波阵面的概念在应用波动图象来分析波动现象时是非常关键的。 波面的形状和波源与介质的分布性质密切相关。最简单的两种情形是:在各向同性的介质中,从点波源发出的波的波阵面是一簇同心球面,称为球面波;从平面状波源发出的波的波阵面是一簇平行平面,称为平面波。
        
 在波导理论中，能够传输TEM模式的波导，其横截面结构需能支持稳定静电场存在。故，单导体空心金属波导无法传输TEM模式。
 波导分类：通常，波导专指各种形状的空心金属波导管和表面波波导，前者将被传输的电磁波完全限制在金属管内，又称封闭波导；后者将引导的电磁波约束在波导结构的周围，又称开波导.
 表面波波导的特征是在边界外有电磁场的存在。其传播模式为表面波。在毫米波与亚毫米波波段，因金属波导管的尺寸太小而使损耗加大和制造困难。这时使用表面波波导，除具有良好的传输性外，主要优点是结构简单，制作容易，可具有集成电路需要的平面结构。表面波波导的主要形式有：介质线、介质镜像线、H-波导和镜像凹波导。
        

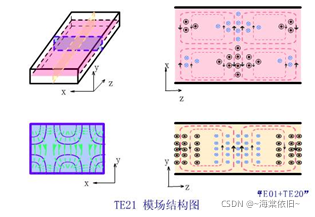

 不同模式的场结构：波导中可能存在无限多种电磁场的结构或分布，每一种电磁场的分布称为一种波型（模式），每一种波型都有对应的截止波长和不同的相速。横截面均匀的空心波导称为均匀波导，均匀波导中的电磁波的波型可分为电波（TM模）和磁波（TE模）两大类。

矩形波导

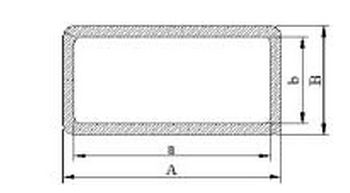

  矩形波导：矩形波导是横截面为矩形的填充空气的空心金属管，是实际中应用最广泛的一种微波传输线。标准矩形波导管数据

 波导管的优点是导体损耗和介质损耗小；功率容量大；没有辐射损耗；结构简单，易于制造。
 波导管内的电磁场可由麦克斯韦方程组结合波导的边界条件求解，与普通传输线不同，波导管里不能传输 TEM模，电磁波在传播中存在严重的色散现象，色散现象说明电磁波的传播速度与频率有关

圆波导

电磁波的色散

 电磁波的色散失真对于理想的介质,平面波的相位常数与频率成线性关系,但是实际是的一般的非理想的介质中,都存在损耗,这个时侯,相位常数与频率就不是线性的关系了,这个时侯的电磁波的相速就和频率有关了。(相速与频率有关的现象称为色散现象),我们实际运用的电磁波,都不是单一频率的正弦波,任何已调制的波都是由频率分布在一定的范围内的简诸波以不同的相位和振幅关系合成的波群。这些不同频率的正弦波在色散媒质中传播时,由于不同频率的诸波以各不相同的相速传播,结果就会导致合成波形的变形,这就叫,信号的失真。在色散媒质中电磁波合成时发生变形,叫电磁波的色散失真其次:色散现象上面介绍过了,就是波的相速与频率有关的现象称为色散现象。
