一.RK3588 硬件HDMI资源介绍

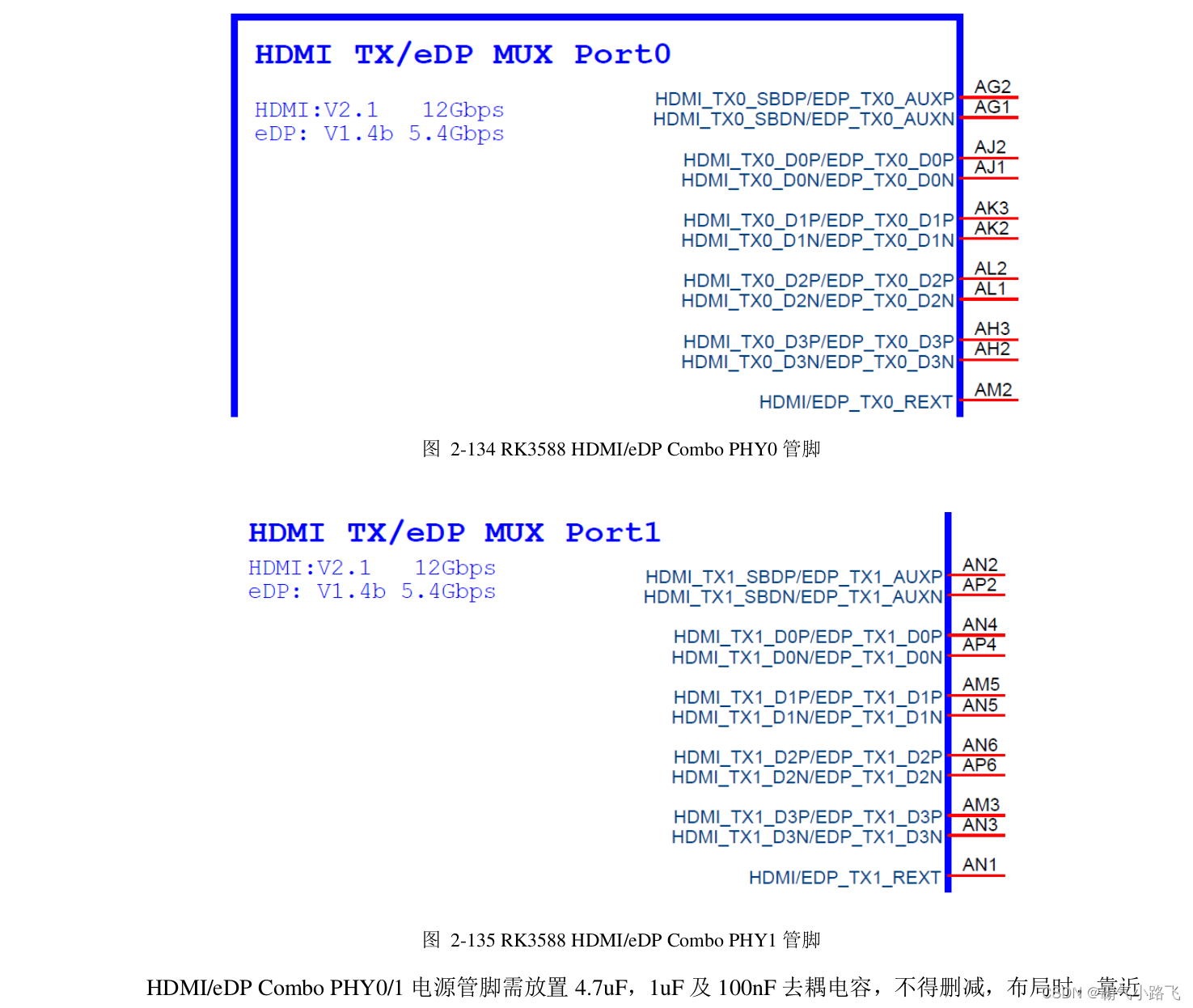

RK3588 内置两个 HDMI/eDP TX Combo PHY

HDMI/eDP TX Combo PHY 支持以下两个模式：
HDMI TX 模式：最大分辨率支持 8K@60Hz，支持 RGB/YUV444/YUV420(Up to 10bit)格式；
eDP TX 模式：最大分辨率支持 4K@60Hz，支持 RGB/YUV422(Up to 10bit)格式。

HDMI2.1 TX 模式
RK3588 支持 HDMI2.1 并向下 HDMI2.0，HDMI1.4 兼容，由于 HDMI2.1 工作在 FRL 模式，切换到
HDMI2.0 及以下模式时，工作在 TMDS 模式，因采用 AC 耦合电压模式驱动器。

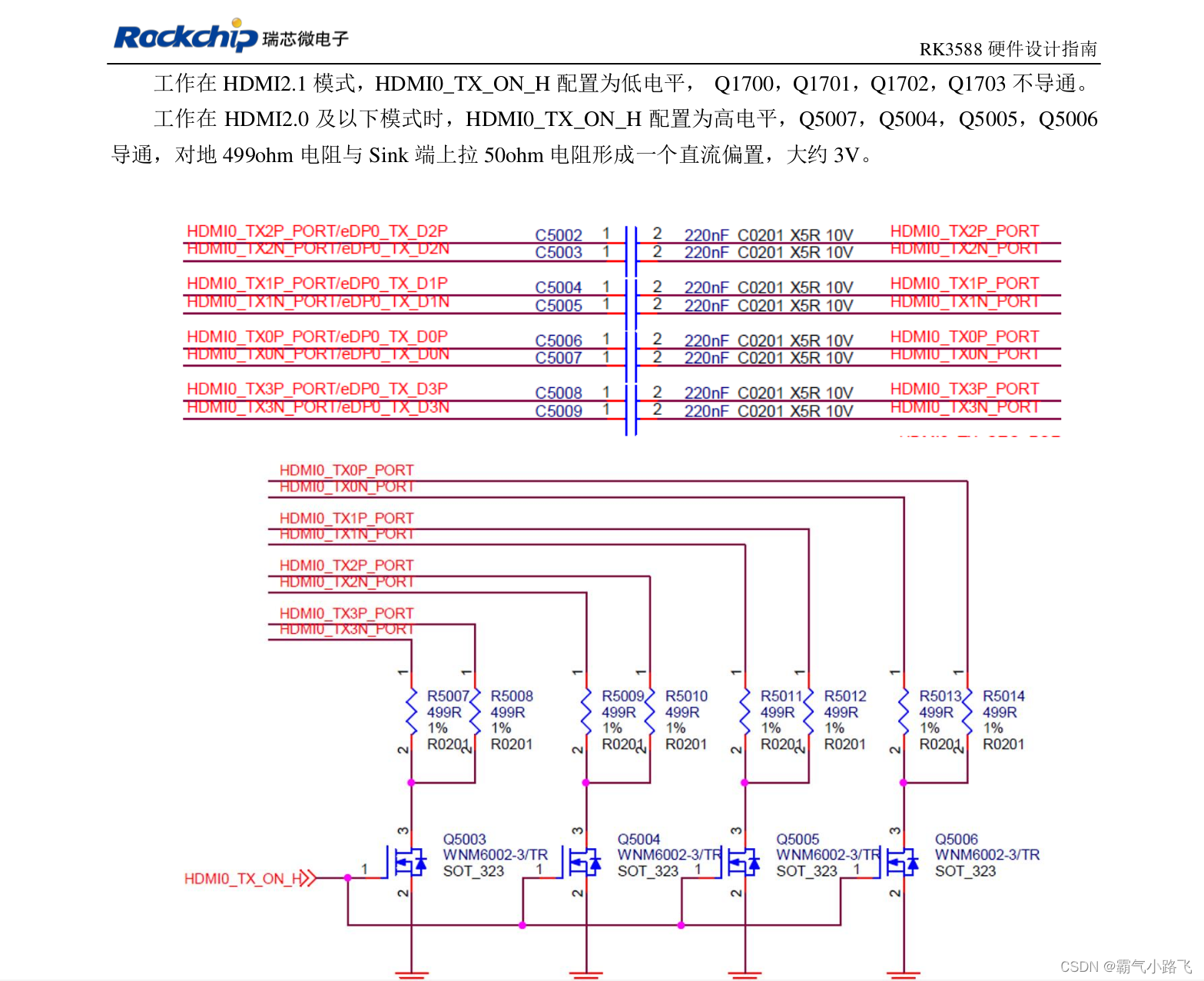

如下图所示，AC 耦合电容容值采用 220nF，不得随意更改，交流耦合电容建议使用 0201 封装，更低的 ESR 和 ESL，也可减少线路上的阻抗变化。
以 HDMI TX0 举例，HDMI TX1 和 HDMI TX0 一致。

二.HDMI的DTS设置。

下面以HMDI0输出为例，介绍dts设置

&hdmi0 {
	pinctrl-names = "default";
	pin
