STC8_8X8矩阵键盘

qq_33873728

已于 2022-05-06 11:06:29 修改

阅读量918

点赞数

分类专栏：单片机文章标签：矩阵单片机 pcb工艺硬件工程

于 2022-05-06 10:59:24 首次发布

本文链接：https://blog.csdn.net/qq_33873728/article/details/124605300

版权

单片机专栏收录该内容

2 篇文章 0 订阅

订阅专栏

本程序参考了此程序

/*****************************************************************************
 * 描  述 : 8x8矩阵扫描函数
 * 入  参 : 无
 * 返回值 : 哪个按键按下的对应值
 *****************************************************************************/

#include	"88juzhen.h"
#include	"delay.h"
#include    "UART.h"

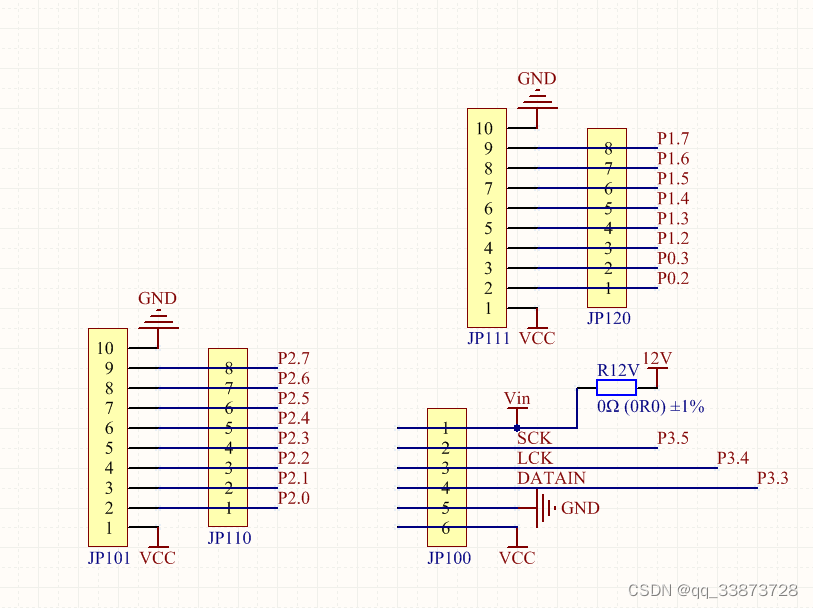

#define ROW1 P27
#define ROW2 P26
#define ROW3 P25
#define ROW4 P24
#define ROW5 P23
#define ROW6 P22
#define ROW7 P21
#define ROW8 P20


#define COL1 P02
#define COL2 P03
#define COL3 P12
#define COL4 P13
#define COL5 P14
#define COL6 P15
#define COL7 P16
#define COL8 P17
/*


#define COL1 P27
#define COL2 P26
#define COL3 P25
#define COL4 P24
#define COL5 P23
#define COL6 P22
#define COL7 P21
#define COL8 P20

#define ROW1 P17
#define ROW2 P16
#define ROW3 P15
#define ROW4 P14
#define ROW5 P13
#define ROW6 P12
#define ROW7 P03
#define ROW8 P02
*/
#define DELAY_TIME 30



u8 KeyScan(void)
{
    u16 X_temp,Y_temp,temp;
    u16 temp_ff00,temp_00ff;
     X_temp=0xFF00;        //列值赋初值
     Y_temp=0x00FF;        //行值赋初值


     P2M1 &= 0x00;  P2M0 |= 0xFF;     //设置P2.0~P2.7为强推挽输出
     P0M1 &= 0xF3;  P0M0 |= 0x0C;     //设置P0.2~P0.3为强推挽输出
  	 P1M1 &= 0x03;  P1M0 |= 0xFC;     //设置P1.2~P1.7为强推挽输出

      ROW1=1;ROW2=1;ROW3=1;ROW4=1;ROW5=1;ROW6=1;ROW7=1;ROW8=1;  //行置高
      COL1=0;COL2=0;COL3=0;COL4=0;COL5=0;COL6=0;COL7=0;COL8=0;  //列置低

        //所用到行IO口配置为输入，进行检测
      delay_ms(15);
      P2M1 &= 0x00; P2M0 &= 0x00;     //设置P2.0~P2.7为准双向口
      delay_ms(15);

        if(ROW1 == 0)         //检测行1电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(ROW1 == 0)
            Y_temp &= 0x00FE;
        }
        if(ROW2 == 0)         //检测行2电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(ROW2 == 0)
            Y_temp &= 0x00FD;
        }
        if(ROW3 == 0)         //检测行3电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(ROW3 == 0)
            Y_temp &= 0x00FB;
        }
        if(ROW4 == 0)         //检测行4电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(ROW4 == 0)
            Y_temp &= 0x00F7;
        }
        if(ROW5 == 0)         //检测行4电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(ROW5 == 0)
            Y_temp &= 0x00EF;
        }
        if(ROW6 == 0)         //检测行4电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(ROW6 == 0)
            Y_temp &= 0x00DF;
        }
        if(ROW7 == 0)         //检测行4电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(ROW7 == 0)
            Y_temp &= 0x00BF;
        }
        if(ROW8 == 0)         //检测行4电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(ROW8 == 0)
            Y_temp &= 0x007F;
        }

      P2M1 &= 0x00;  P2M0 |= 0xFF;     //设置P2.0~P2.7为强推挽输出
      P0M1 &= 0xF3;  P0M0 |= 0x0C;     //设置P0.2~P0.3为强推挽输出
  	  P1M1 &= 0x03;  P1M0 |= 0xFC;     //设置P1.2~P1.7为强推挽输出

      ROW1=0;ROW2=0;ROW3=0;ROW4=0;ROW5=0;ROW6=0;ROW7=0;ROW8=0;  //行置低
      COL1=1;COL2=1;COL3=1;COL4=1;COL5=1;COL6=1;COL7=1;COL8=1;  //列置高

        //所用到列IO口配置为输入，进行检测
      delay_ms(15);

	  P0M1 &= 0xF3;  P0M0 &= 0xF3;      //设置P0.2~P0.3为准双向口
  	  P1M1 &= 0x03;  P1M0 &= 0x03;      //设置P1.2~P1.7为准双向口

      delay_ms(15);

        if(COL1 == 0)         //检测列1电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(COL1 == 0)
            X_temp &= 0xEF00;
        }
        if(COL2 == 0)         //检测列2电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(COL2 == 0)
            X_temp &= 0xDF00;
        }
        if(COL3 == 0)         //检测列3电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(COL3 == 0)
            X_temp &= 0xBF00;
        }
        if(COL4 == 0)         //检测列4电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(COL4 == 0)
            X_temp &= 0x7F00;
        }
        if(COL5 == 0)         //检测列3电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(COL5 == 0)
            X_temp &= 0xFE00;
        }
        if(COL6 == 0)         //检测列4电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(COL6 == 0)
            X_temp &= 0xFD00;
        }
        if(COL7 == 0)         //检测列3电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(COL7 == 0)
            X_temp &= 0xFB00;
        }
        if(COL8 == 0)         //检测列4电平是否为低电平
        {
            delay_ms(DELAY_TIME);
            if(COL8 == 0)
            X_temp &= 0xF700;
        }

        //将行值和列值合并，得到按键对应的编码值，该值与16个按键一一对应
        temp = X_temp|Y_temp;
        temp = ~temp;
		temp_ff00 = temp/4096*16 + temp/256%16;
		//temp_ff00 = temp>>8;
		temp_00ff = temp/16*16 + temp%16;
		//TX1_write2buff(temp_ff00);TX1_write2buff(temp_00ff); delay_ms(250); delay_ms(250); delay_ms(250); delay_ms(250); delay_ms(250); delay_ms(250);

        //将按键检测的原始编码值解析对应按键值信息
    switch (temp)
    {
              case 0x1001:return 1;   //1
              case 0x2001:return 2;   //2
              case 0x4001:return 3;   //3
              case 0x8001:return 4;   //4
              case 0x0101:return 5;   //5
              case 0x0201:return 6;   //6
              case 0x0401:return 7;   //7
              case 0x0801:return 8;   //8
              case 0x1002:return 9;   //9
              case 0x2002:return 10;  //
              case 0x4002:return 11;  //
              case 0x8002:return 12;  //
              case 0x0102:return 13;  //
              case 0x0202:return 14;  //
              case 0x0402:return 15;  //
              case 0x0802:return 16;  //
			  case 0x1004:return 17;   //
              case 0x2004:return 18;   //
              case 0x4004:return 19;   //
              case 0x8004:return 20;   //
              case 0x0104:return 21;   //
              case 0x0204:return 22;   //
              case 0x0404:return 23;   //
              case 0x0804:return 24;   //
			  case 0x1008:return 25;   //
              case 0x2008:return 26;   //
              case 0x4008:return 27;   //
              case 0x8008:return 28;   //
              case 0x0108:return 29;   //
              case 0x0208:return 30;   //
              case 0x0408:return 31;   //
              case 0x0808:return 32;   //
			  case 0x1010:return 33;   //
              case 0x2010:return 34;   //
              case 0x4010:return 35;   //
              case 0x8010:return 36;   //
              case 0x0110:return 37;   //
              case 0x0210:return 38;   //
              case 0x0410:return 39;   //
              case 0x0810:return 40;   //
			  case 0x1020:return 41;   //
              case 0x2020:return 42;   //
              case 0x4020:return 43;   //
              case 0x8020:return 44;   //
              case 0x0120:return 45;   //
              case 0x0220:return 46;   //
              case 0x0420:return 47;   //
              case 0x0820:return 48;   //
			  case 0x1040:return 49;   //
              case 0x2040:return 50;   //
              case 0x4040:return 51;   //
              case 0x8040:return 52;   //
              case 0x0140:return 53;   //
              case 0x0240:return 54;   //
              case 0x0440:return 55;   //
              case 0x0840:return 56;   //
			  case 0x1080:return 57;   //
              case 0x2080:return 58;   //
              case 0x4080:return 59;   //
              case 0x8080:return 60;   //
              case 0x0180:return 61;   //
              case 0x0280:return 62;   //
              case 0x0480:return 63;   //
              case 0x0880:return 64;   //
              default:  return 0;
    }
}

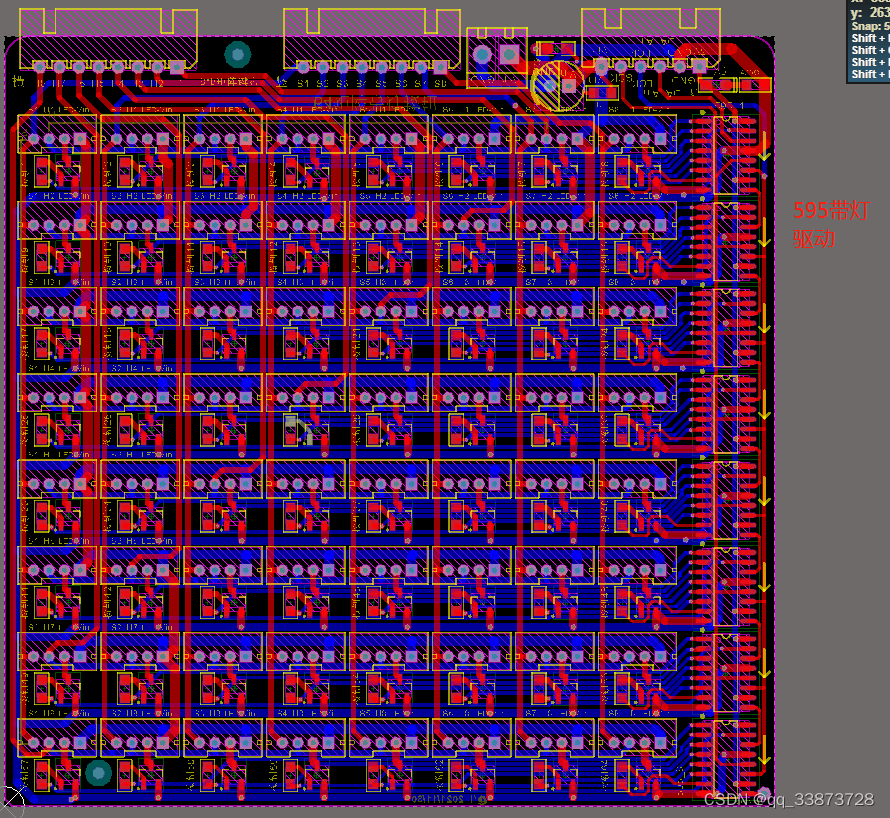

矩阵8X8键盘
