NRF24L01介绍

nRF24L01是一款新型单片射频收发器件，工作于2.4 GHz～2.5 GHz ISM频段。内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。nRF24L01功耗低，在以-6 dBm的功率发射时，工作电流也只有9 mA;接收时，工作电流只有12.3 mA，多种低功率工作模式,工作在100mw时电流为160mA,在数据传输方面实现相对WiFi距离更远，但传输数据量不如WiFi（掉电模式和空闲模式）使节能设计更方便。

![](https://img-blog.csdnimg.cn/direct/125efd4818c94db0a157e334f7537c38.png

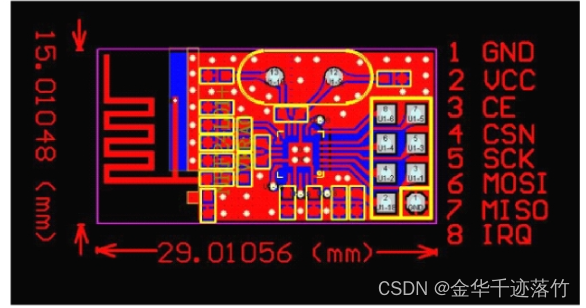

一、NRF24L01的引脚定义

NRF24L01引脚	NODEMCU的引脚
GND	GND
VCC	VCC
CE	D2
CSN	D4
MCLK	D5
MOSI	D7
MISO	D6

为了测试，我接了一个LED灯在D1引脚上。

二、NRF24L01发送代码（NRF_TX）

引入库

首先在这里我们使用的是ESP8266的库，而arduino没有提供，需要我们自行下载，在这里我就不介绍了方法了。
在我们使用NRF24L01时，我们首先安装库文件，方法如下图，搜索安装即可。

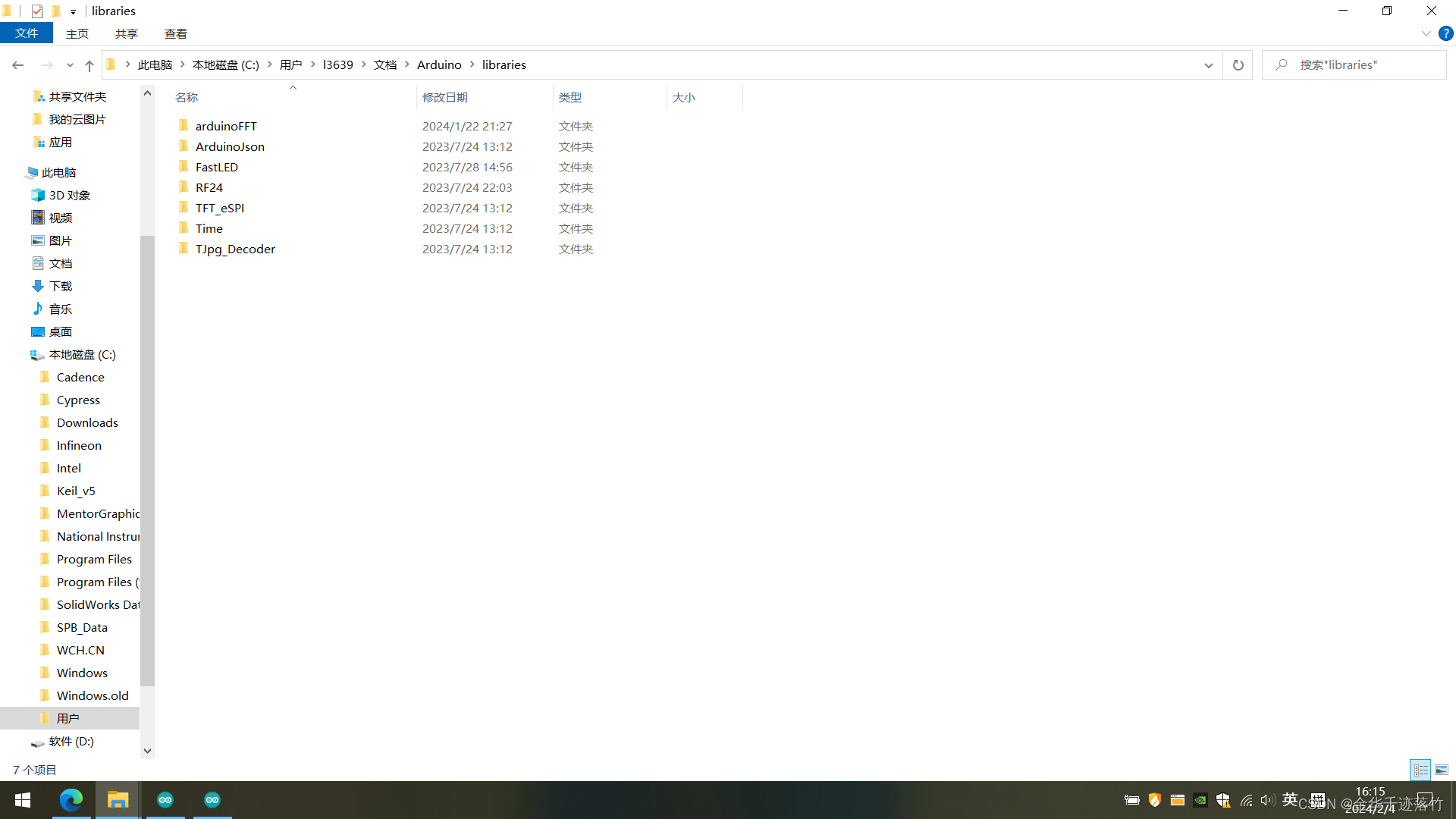

在这里插入图片描述如果没有下载，我会把这个库文件放到文件夹里。，放到对应的地方即可。

这里是作者自己的路径，自己可以根据arduino的安装路径进行寻找，这里只是供使用者参考一下。

代码如下（示例）：

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

// CE, CSN     </
