主要是赶上了疫情，，然后期末要疯狂补实验报告，就索性写一下吧，万一以后再做电力电路仿真，可能会有用的，也希望可以帮助别人。

实验原理

器件的选择及位置

MATLAB的版本 2018a

注：路径是QQ截图提取的文字，有错，但是大概方向不错的；建议选择该路径下，因为这是可以保证连接成功的

器件名称	器件位置
AC Voltage	Simscape/Power Systems/Specialized Technology/Fundamental Blocks/E1 ectrical Sources
Scope	Simulink/Sinks/Scope
Voltage Measurement	Simscape/Power Systems/Specialized Technology/Fundamental Blocks/Measurements
Current Measurement	Simscape/Power Systems/ Specialized Technology/Fundamental Blocks/ Measurements
Series RLC Branch	Simscape/Power Systems/Specialized Technology/Fundamental Blocks/E1 ements
Ground	Simscape/Power Systems/Specialized Technology/Fundamental Blocks/Elements
powergui	Simscape/Power Systems/Specialized Technology/Fundamental Blocks
IGBT	Simscape/Power Systems/Special ized Technology/Fundamental B1ocks/Power Electronics
Pulse Generator	Simulink/Sources

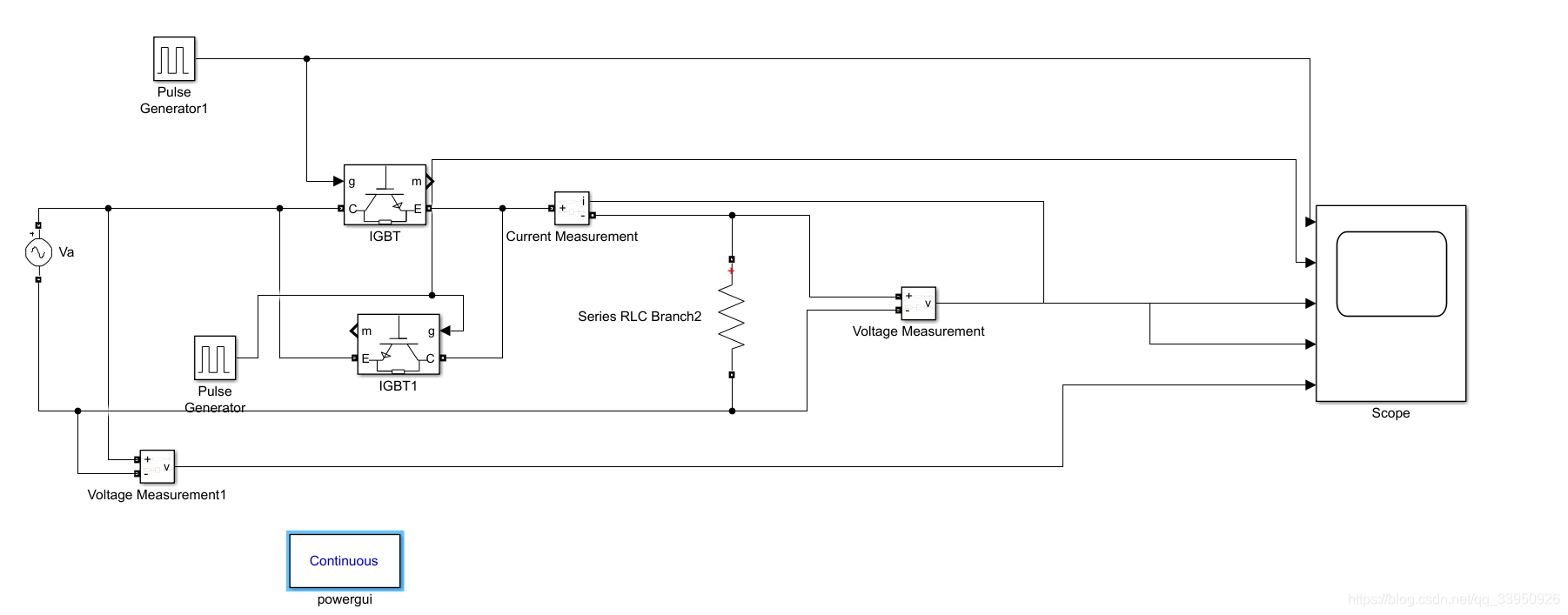

仿真电路的绘制

参数设定

电源：
电阻负载时：200V，50HZ
阻感负载：100V 50HZ

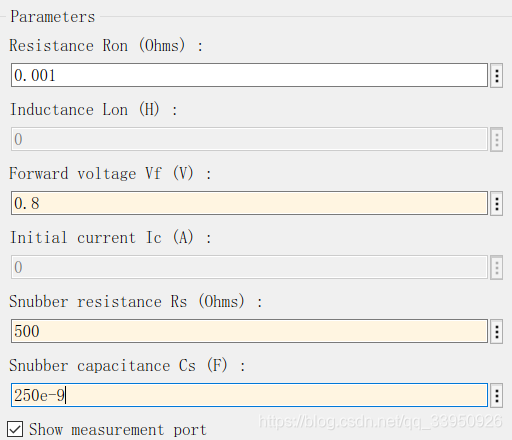

IGBT设置窗口
俩个IGBT都这么设计

脉冲发生器
示例为α=30°；前面实验有详细讲解；其中触发信号二的α=α1+180°

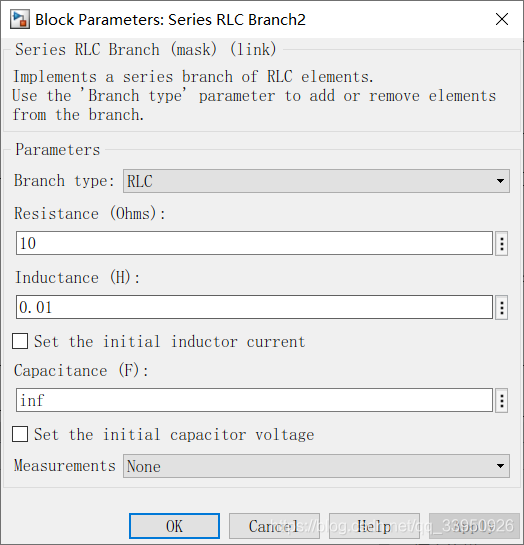

RLC负载

电阻负载时L=0H

仿真结果演示

示波器设置5路

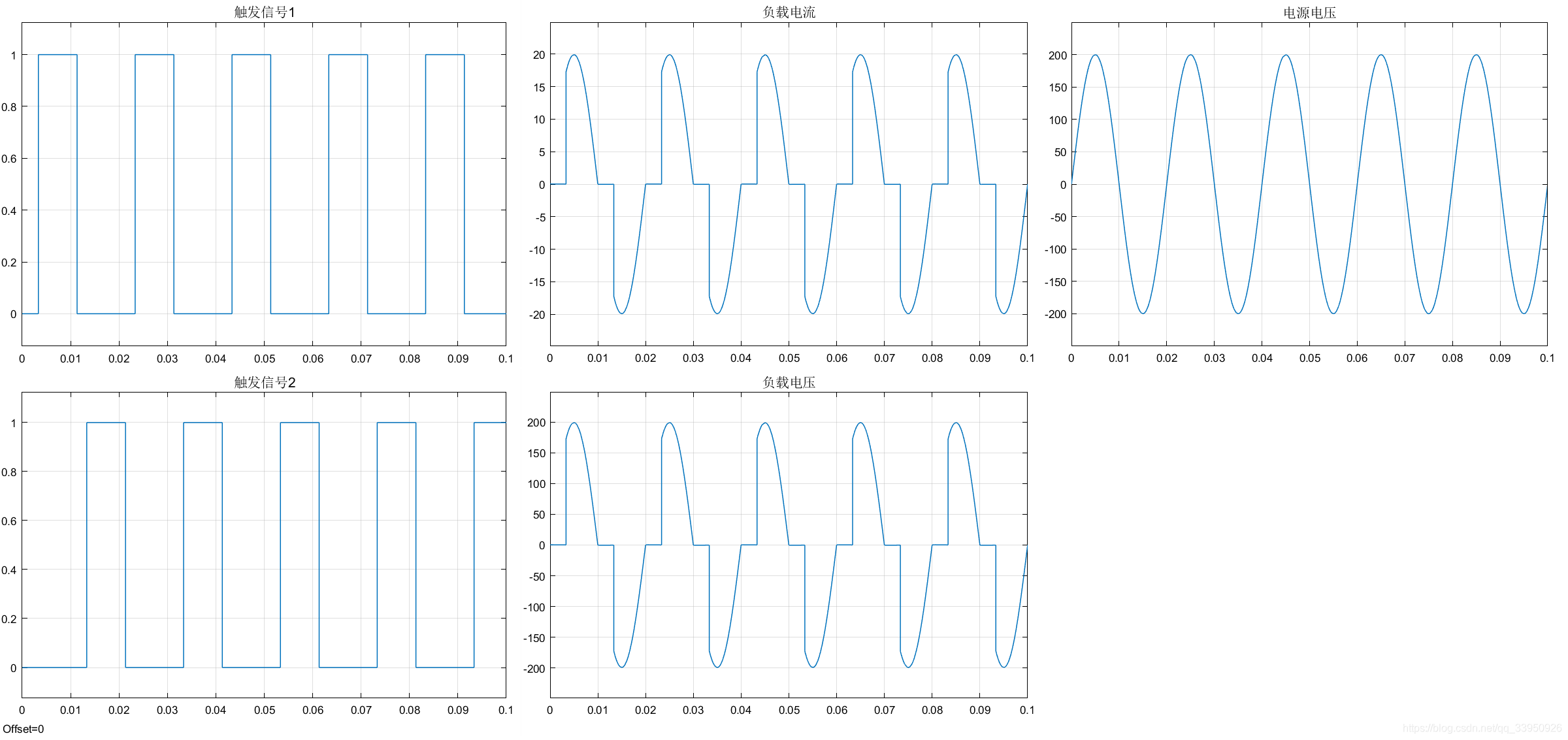

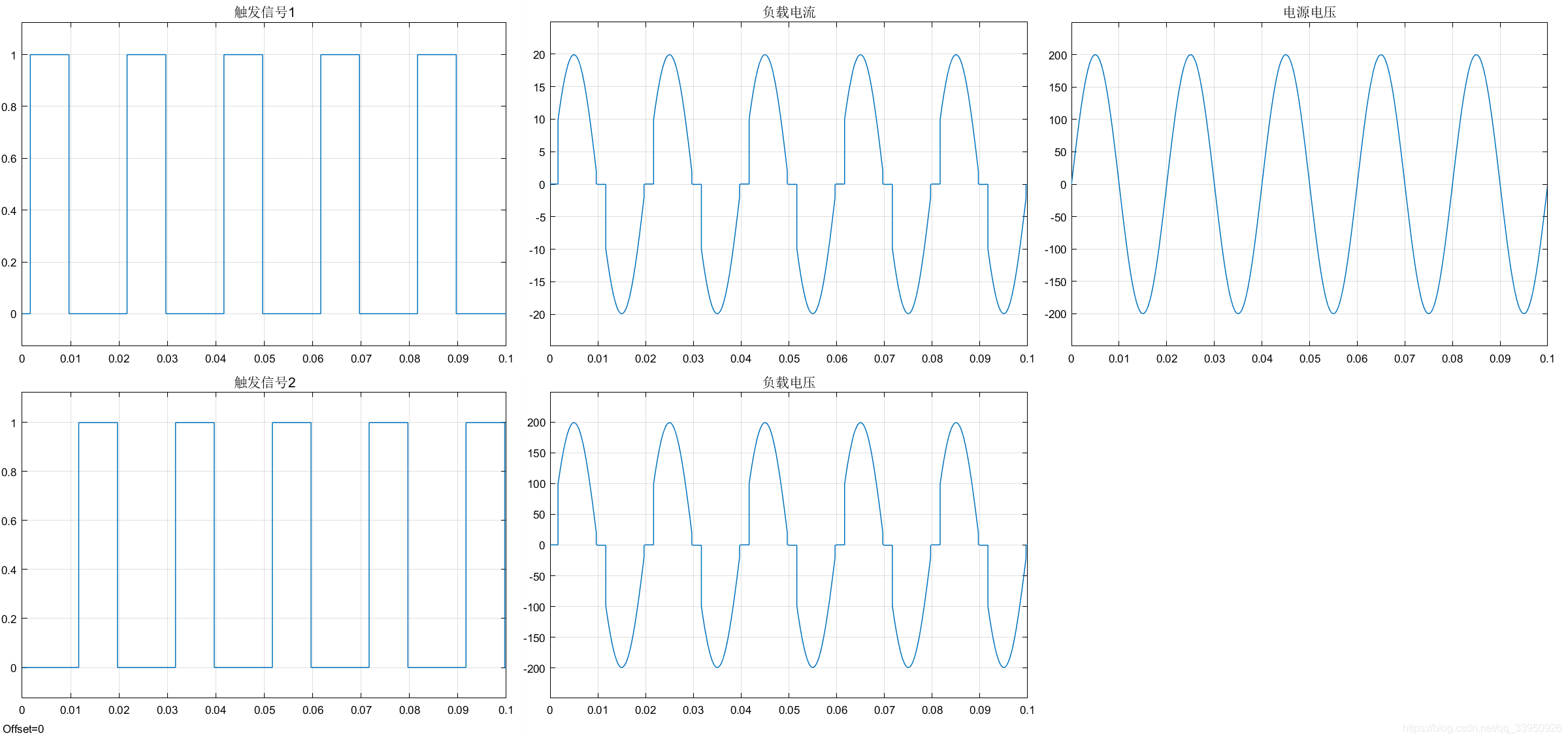

电阻负载 R=10
α=30°：

α=60°：

α=90°：

α=120°：

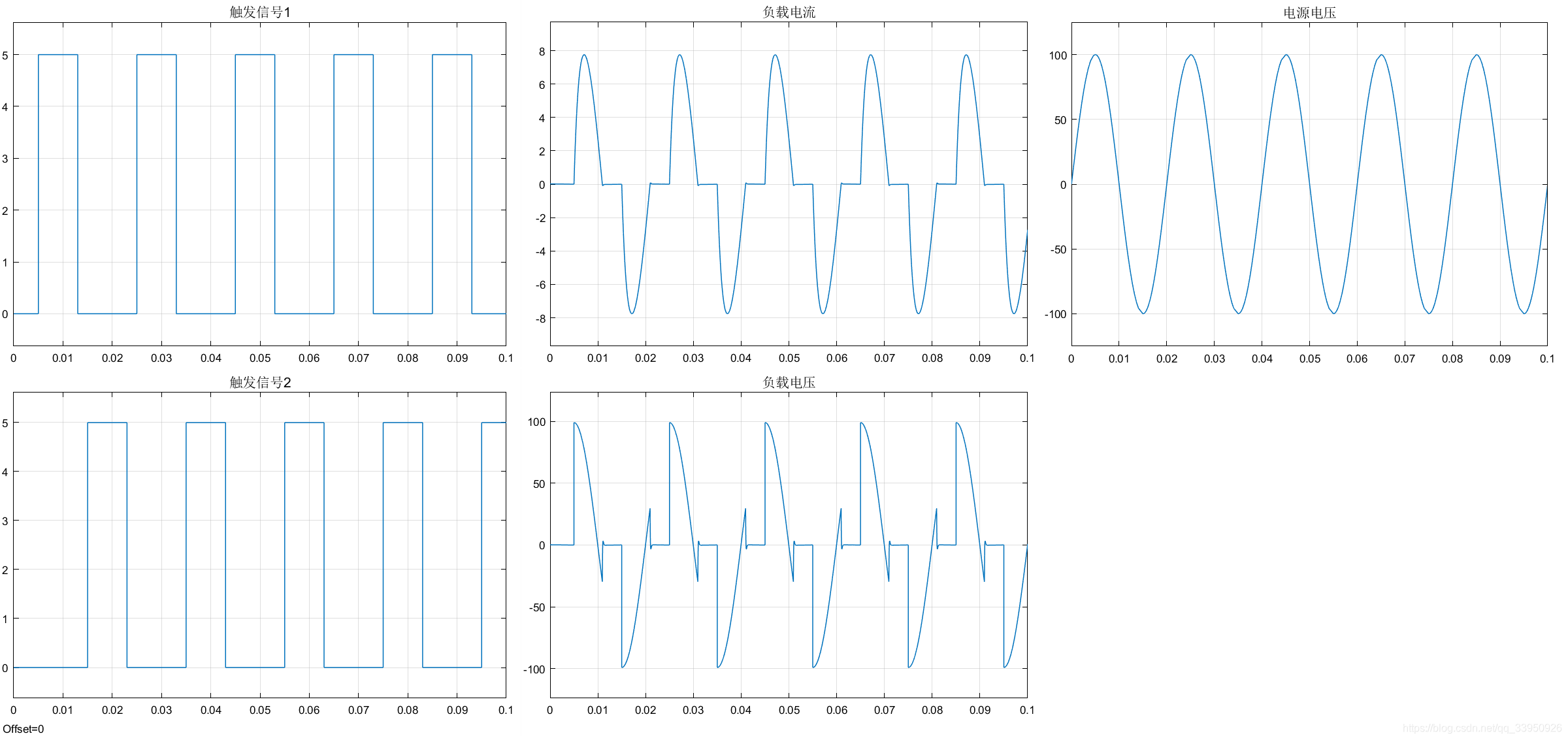

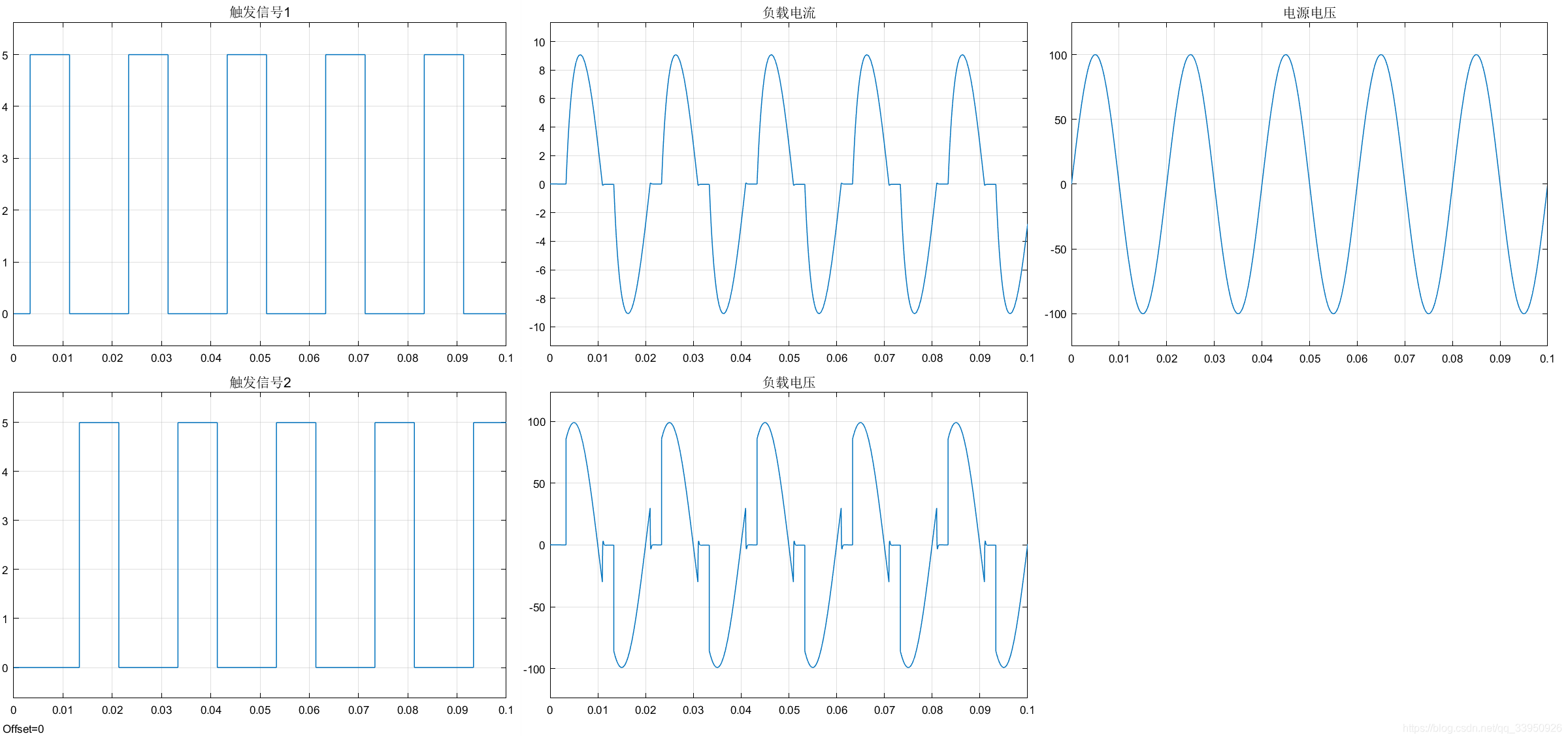

阻感负载 R=10，L=0.01H
负载阻抗角的计算

R=10;
L=0.01;
f=50;% 交流电源的频率
atan(L*2*pi*f/R)*180/pi

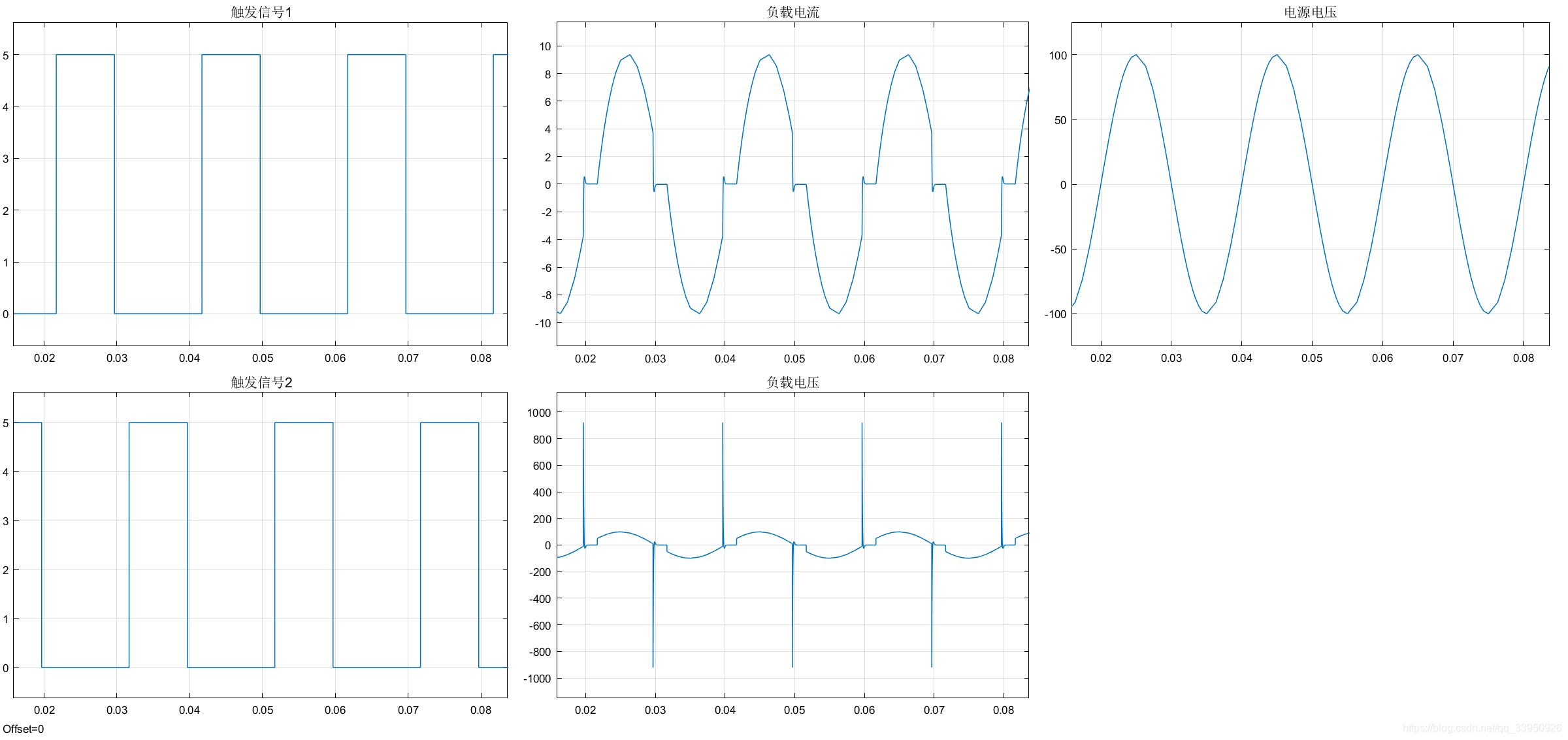

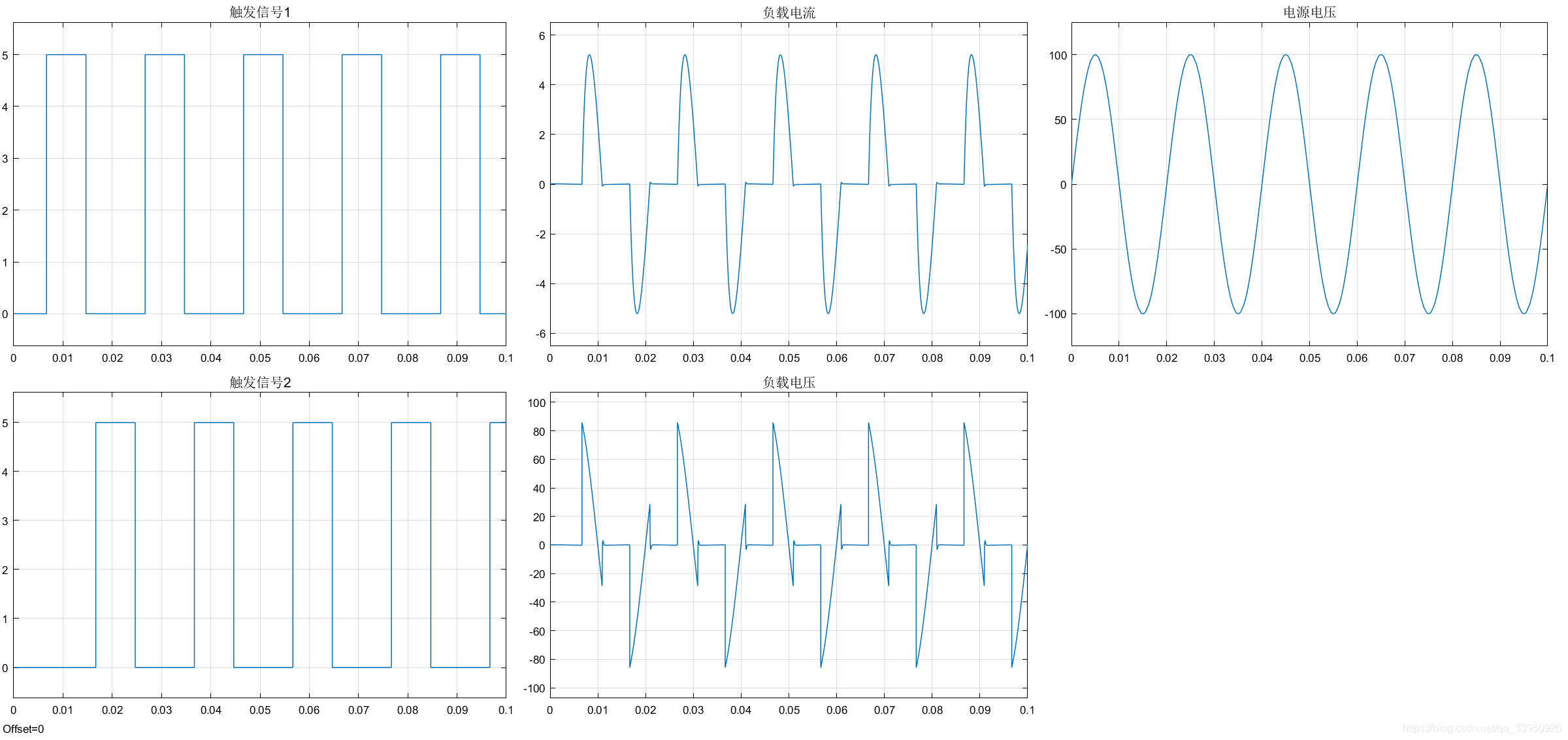

α=30°：

这个图的负载电压看起来有毛病。。不知道为啥会出那个毛刺，可能有理论解释吧，因为我参考的文档就跳过了α=30°的角。
α=60°：

α=90°：

α=120°：

参考

单相交流调压电路建模仿真

好了，实验到此结束咯！有疑问可以留言哈，希望可以帮助到大家！
2020年6月21日
