3.1 Keysight-E4980A精密性LCR表使用说明

一、基本介绍

        Keysight E4980AL 精密型 LCR 表（L为电感、C为电容、R为电阻）树立了行业标杆，可在 20 Hz 至 300 kHz同时提供卓越的测量准确度、速度和通用性。

        [注意1] 这个表标准配置是不带表笔的。购买时需要注意。

        [注意2] 所有指令都要以回车键：Acii码 ‘0A’进行结尾。

        *IDN?

        2A 49 44 4E 3F 0A

        [注意3]通过TCP端口5025.进行访问，这个端口是固定的

        [注意4]触发指令使用:TRIG，不要使用*TRG。

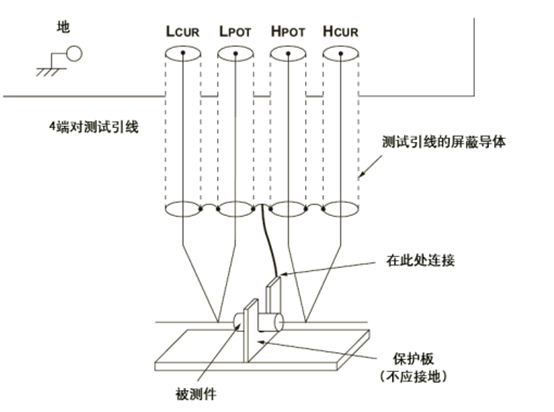

        [注意5]四线制接线（四线制接线的优点见附录1），主要Lcur,Lpot 接到一端、 Hpot, HCur接到另外一端。

1.设置过程如下

1).设置IP地址

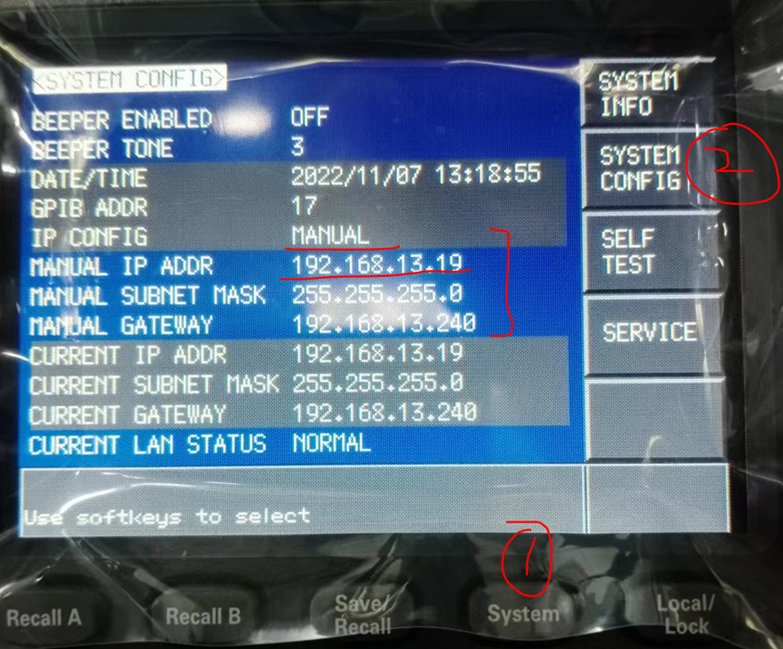

按System->System Config设置IP地址

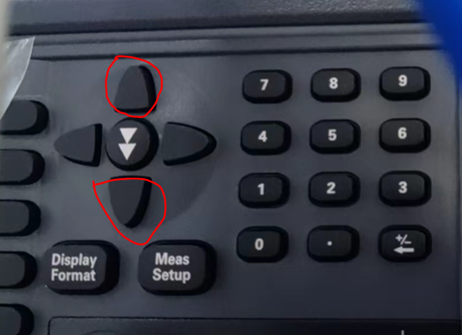

可以通过下图的上下键把光标移动到修改IP的对应位置，然后按数字键更改IP地址。

2）通过TCP端口5025.进行访问，这个端口是固定的，不能修改。

 可以使用如下指令控制该仪表

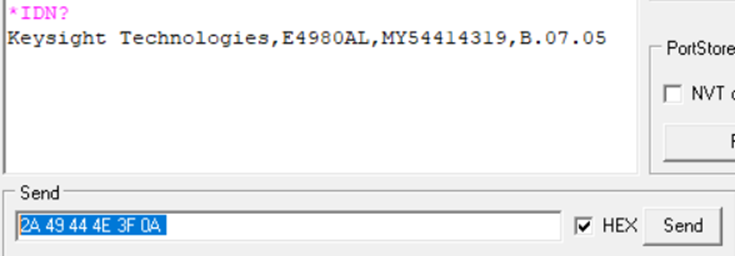

1). 读取E4980A的产品信息（制造商、型号、序号和固化软件版本号,

这个指令在PLC中不必使用，此处只是实验下功能

*IDN?

2A 49 44 4E 3F 0A

2).设置触发模式（Bus表示：每收到经GPIB/USB/LAN发送的触发命令，就执行一个测量

周期）

:TRIG:SOUR BUS

3A 54 52 49 47 3A 53 4F 55  52  20 42 55 53 0A

3).设置频率

:FREQ 1KHZ

3A 46 52 45 51 20 31  4B 48 5A 0A

4).设置模式（选择测量对象：小电容）

:FUNC:IMP CPD

3A 46 55 4E 43 3A 49 4D 50 20 43 50 44 0A

说明：小电容：应选用并联电路模式测量，即CPD。

大电容：应选用串联电路模式。

5).触发

:TRIG

3A 54 52 49  47 0A

注意，如下指令是不能用的。

*TRG

2A 54 52 47 0A

6).读取结果

:FETCh?

3A 46 45 54 43 68 3F 0A

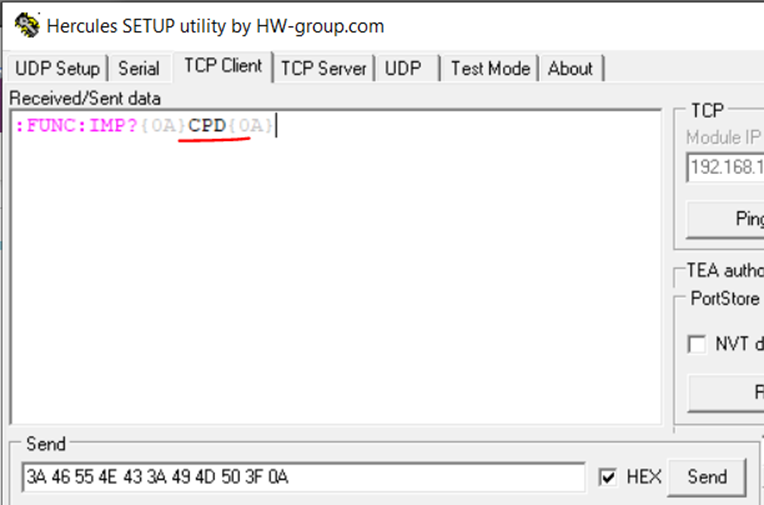

7）.查看测试类型：

:FUNC:IMP?

3A 46 55 4E 43 3A 49 4D 50 3F 0A

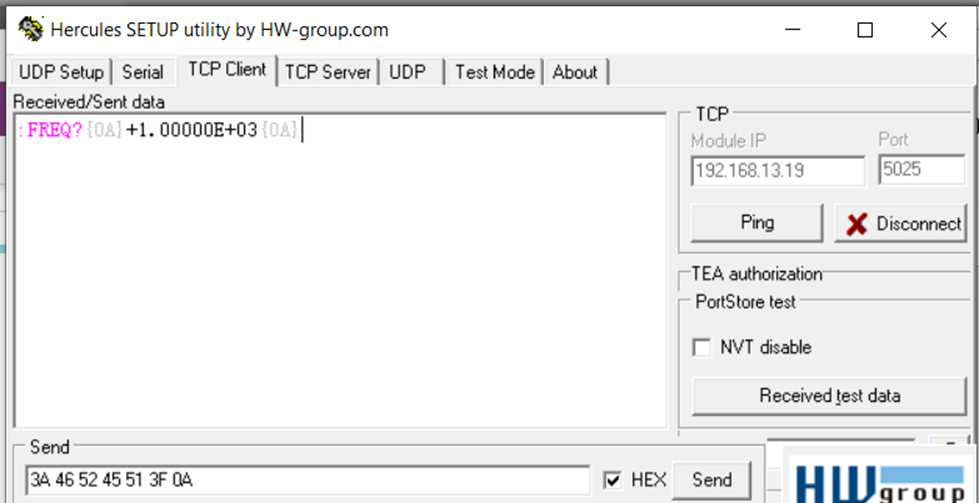

8).读取频率。

:FREQ?

3A 46 52 45 51 3F 0A

返回1kHz

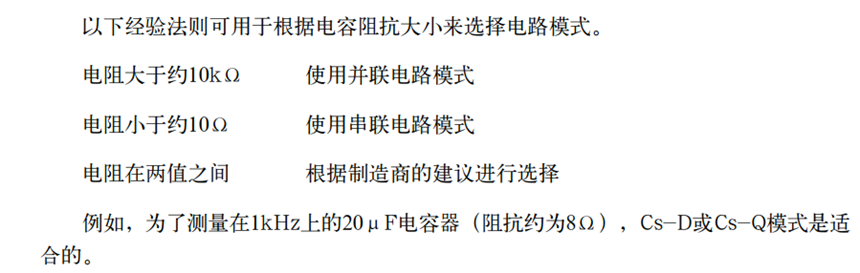

对于20uF的电容，在1kHZ下，阻抗如下计算：

电容阻抗Z= 1/wc=  1/(2*3.14*f*C) = 1/(2*3.14*1000*20*0.000001)=7.961783 < 10

因小于10欧姆，故选择:Cs-D,Cs-Q

本案例是测量2.2uF的电容，在1KHZ下，电容阻抗为：Z=1/wc = 79.6 > 10，故可以使用并联模式CPQ

 【附录1】两线制与四线制测量电阻的区别：

   根据欧姆定理： 电压 = 电流 * 电阻；电阻 = 电压/电流。

   对于两线制来说，测量电流在表笔导线电阻、表笔与产品的接触电阻、待测量电阻 这三个电阻上都产生电压；所以利用万用表的电压/电流得到的这三个电阻的和。

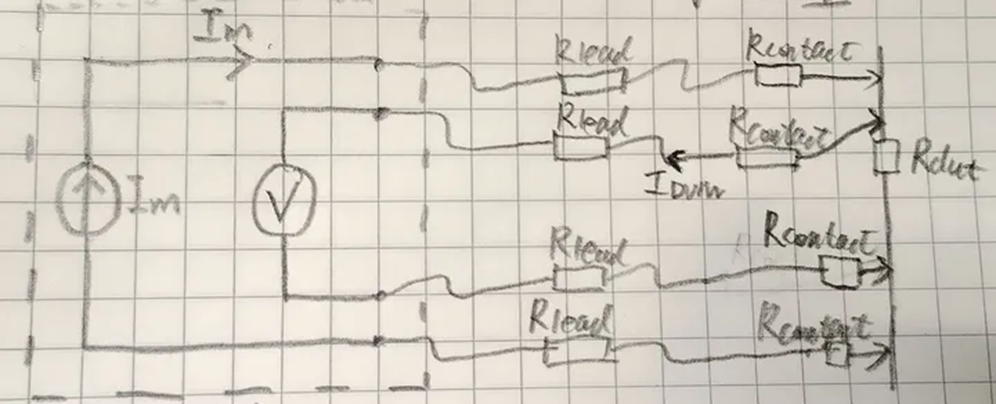

对于四线制接线来说：

因为：

1. . 把电流和电压表分成了两个回路；
2. . 因为电压的内阻非常大，因此电压表回路中电流很小，电压可以认为就是被测电阻上的电压

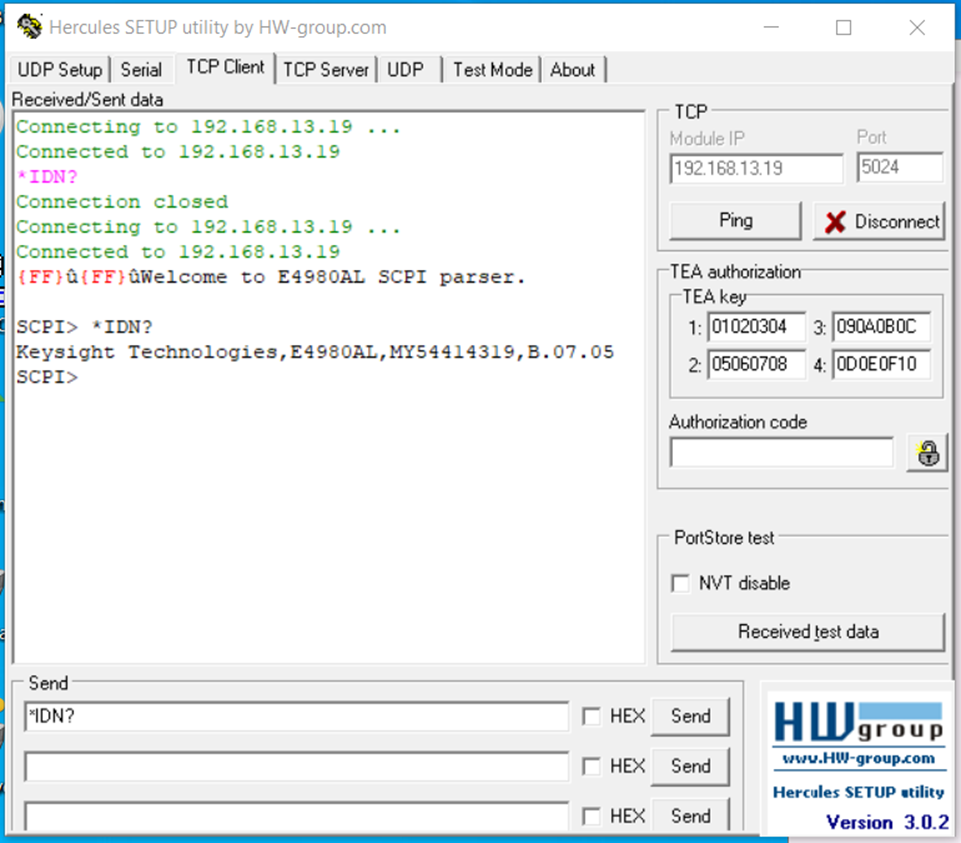

【附录2】也可通过端口5024可以使用SCPI指令控制此设备

SCPI> *IDN?

Keysight Technologies,E4980AL,MY54414319,B.07.05

SCPI> :FREQ?

+1.00000E+03

SCPI> :FREQ 10KHZ

SCPI> :FREQ?

+1.00000E+04

SCPI> :FREQ 10KHZ

SCPI> :FREQ 1KHZ

SCPI> :FREQ?

+1.00000E+03

SCPI> :FREQ?

SCPI> :FUNC:IMP?

CPD

SCPI> :FUNC::FUNC:IMP?

CPD

SCPI> :FUNC:IMP?

CPD

SCPI> :FUNC:IMP CPQ

:FUNC:IMP?

CPD

SCPI> :FUNC:IMP?

CPD

SCPI> :FUNC:IMP CPG

SCPI> :FUNC:IMP?

CPG

SCPI> :FUNC:IMP CPG

SCPI> :FUNC:IMP CPD

SCPI> :FUNC:IMP?

CPD

SCPI>
