台达HMI和松下PLC通信常见错误总结与解决办法

1、松下plc为FP-XH-C60T，台达HMI为DOP-B07S411，两者之间采用rs232通信,PLC端端口号为0，HMI端端口号为1；

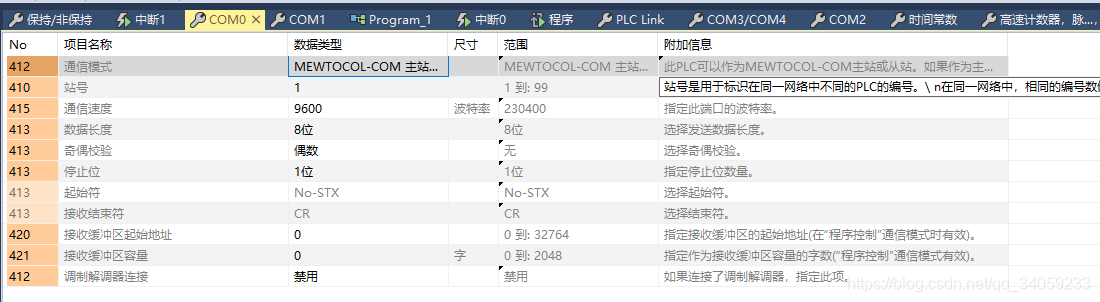

2、PLC端通信参数设置：

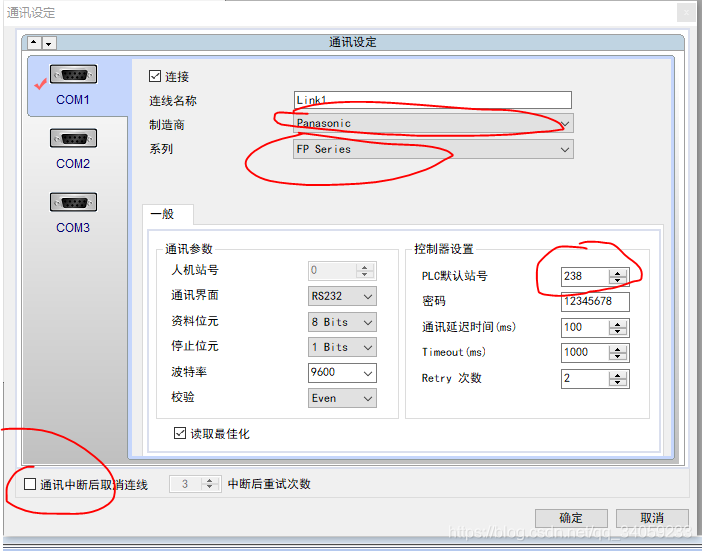

3、HMI端通信参数设置：

HMI通信参数设置要注意几个点；
1）一定要选对PLC的制造商和系列；
2）PLC默认站号就选择238；
3)通信中断后取消连线这个不要勾选，否则会出现通信失败的情况；
4）COM口要和实际硬件的Com口对应上；

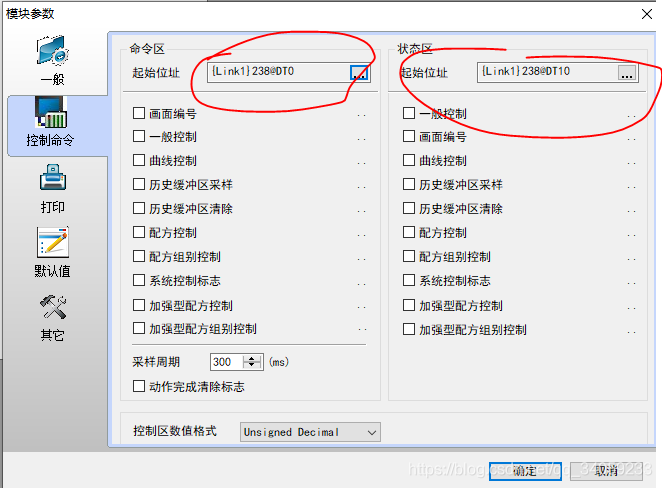

4、HMI模块参数设置

模块参数中控制命令的命令区和状态区的起始位址和元件为DT不是D。

注意：
波特率和奇偶校验不一致也会导致通信异常，这时HMI就会发生通信异常的响声。
