Altium Designer 20 （3）——原理图库、元件库介绍以及电阻电容模型创建

---

一、元件库

1.1 简介

创建元件模型。他是元件在原理图上的表现形式。如下图：

元件符号是元件在原理图上的表现形式，主要由元件边框、管脚（包括管脚序号和管脚名称）、元件名称及元件说明组成，通过放置的管脚来建立电气连接关系。元件符号中的管脚序号是和电子元器件实物的管脚一一对应的。在创建元件的时候，图形不一定和实物完全一样，但是对于管脚序号和名称，一定要严格按照元件规格书中的说明一一对应。

1.2 新建元件

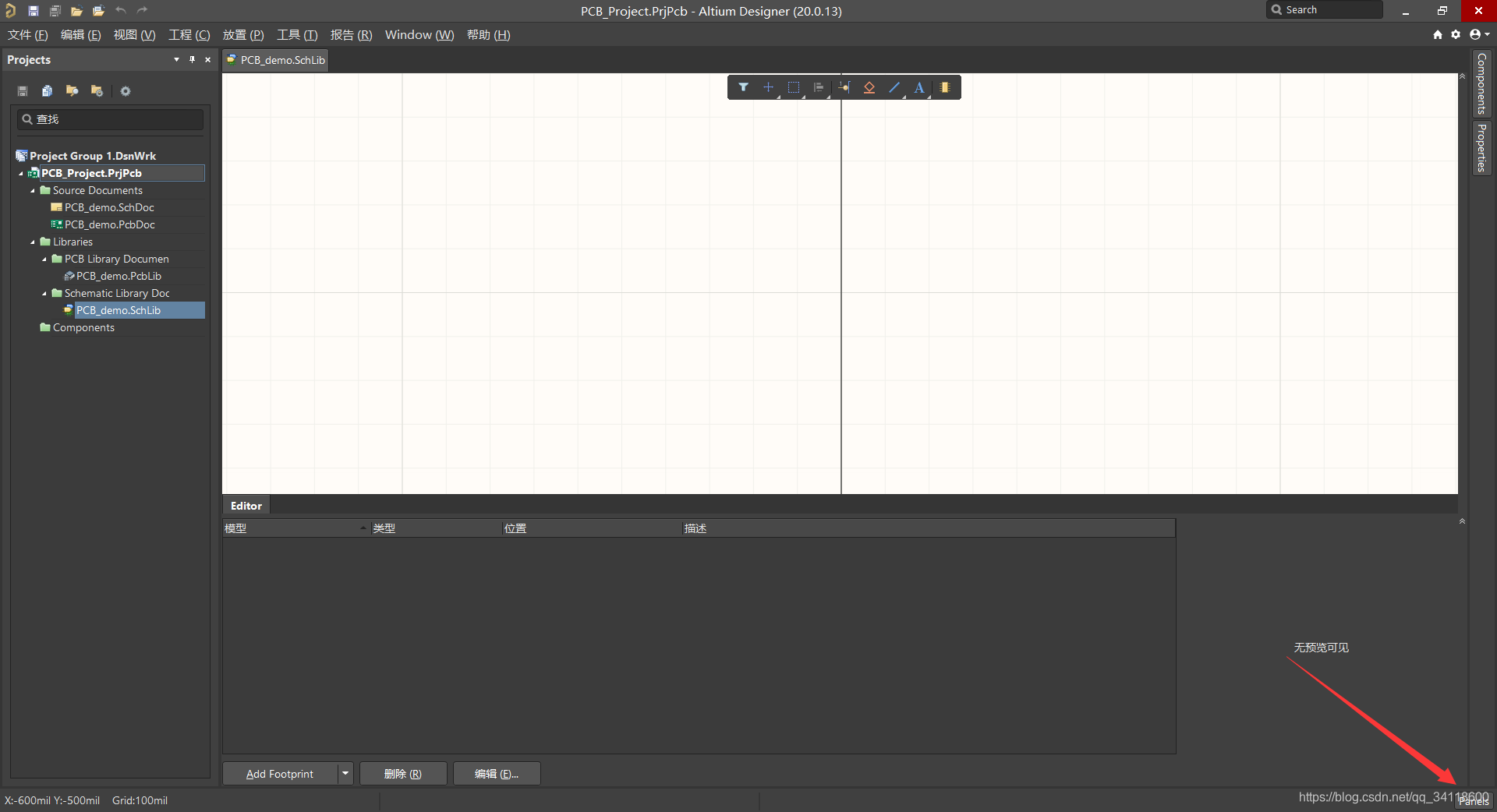

1. 打开元件库，点击Panels。

2. 如果没有Panels，点击视图，选择状态栏。


3. 选择Panels，点击SCH Library。

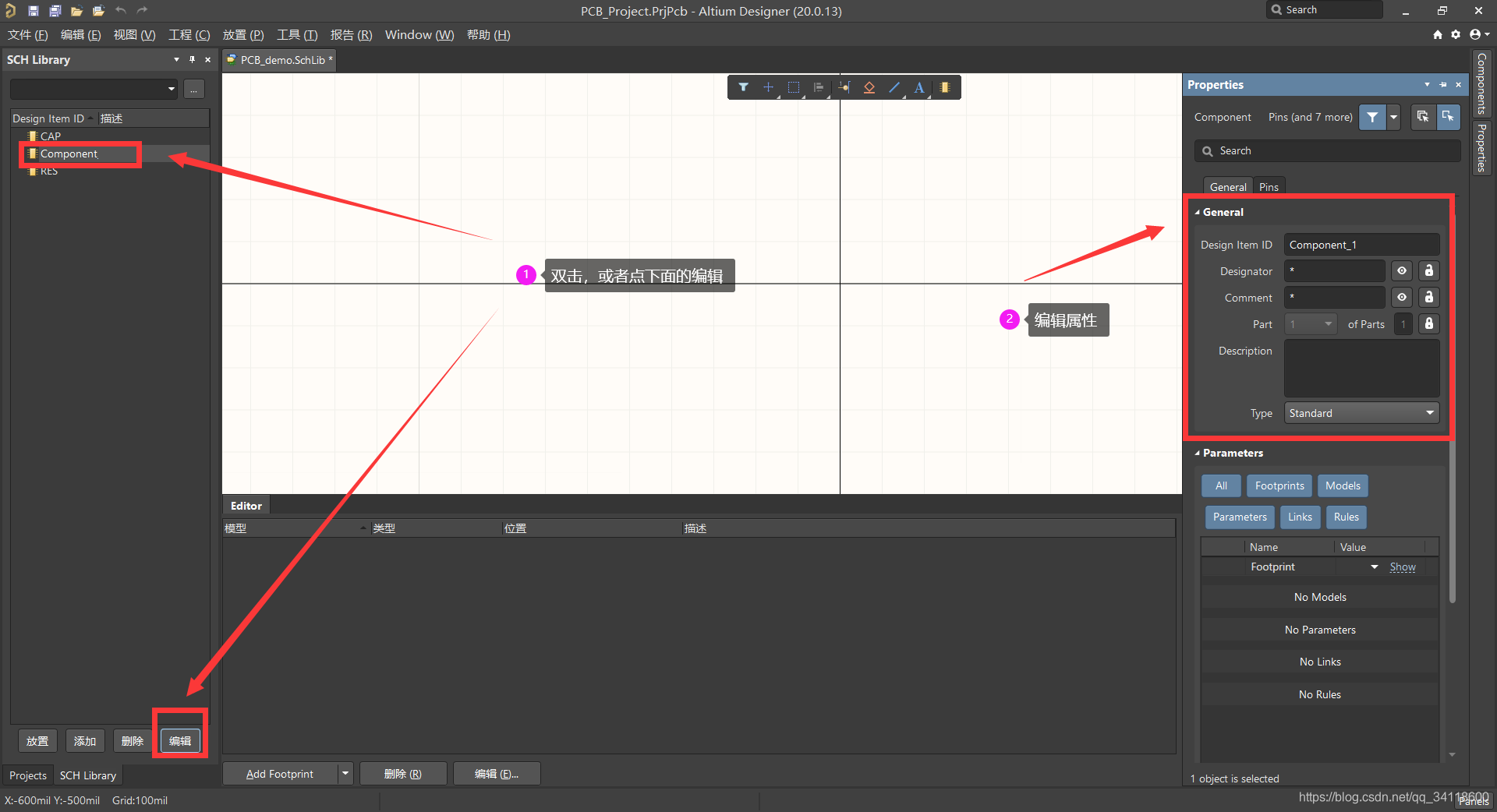

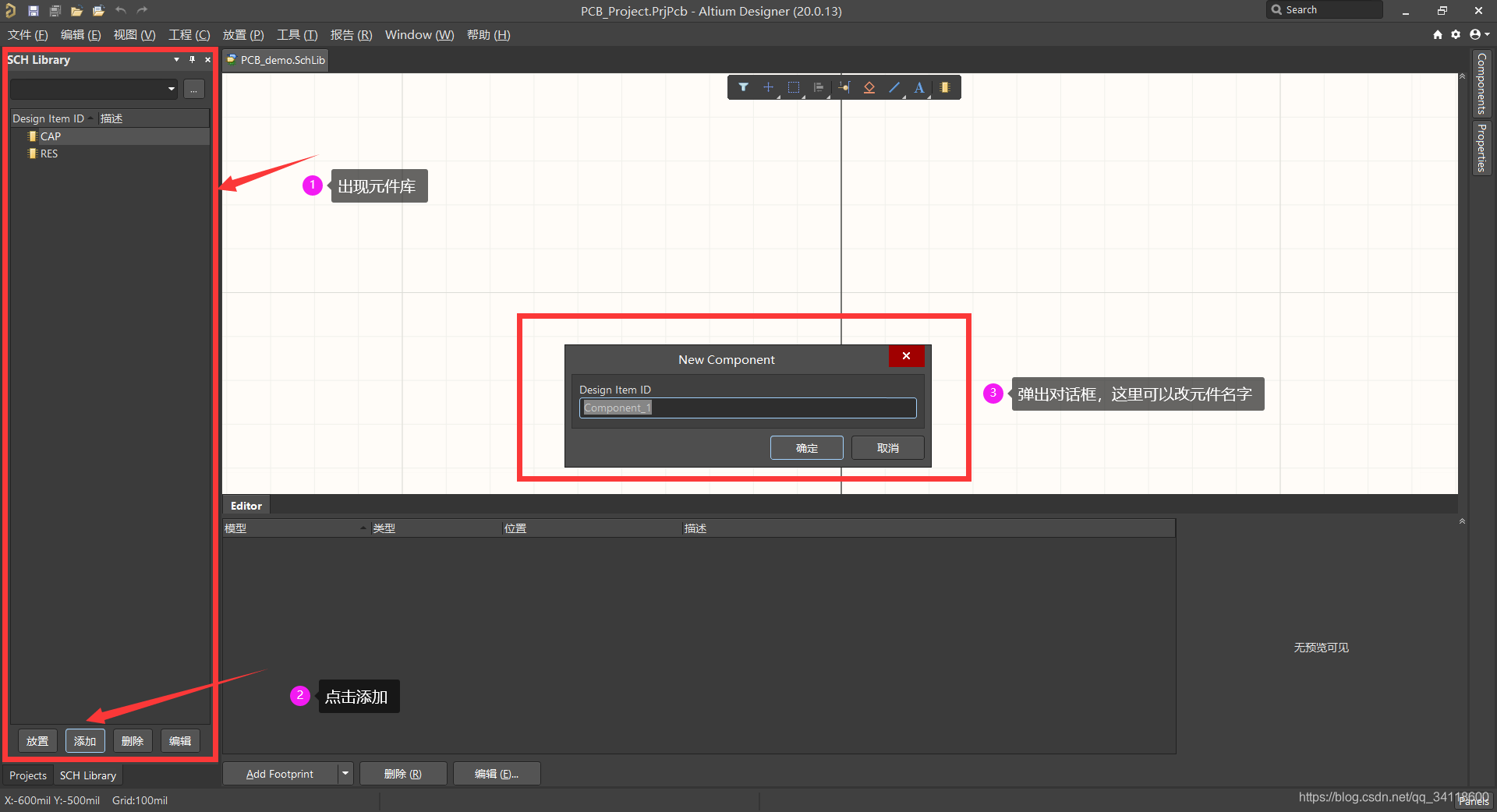

4. 添加元件



二、电阻元件库创建

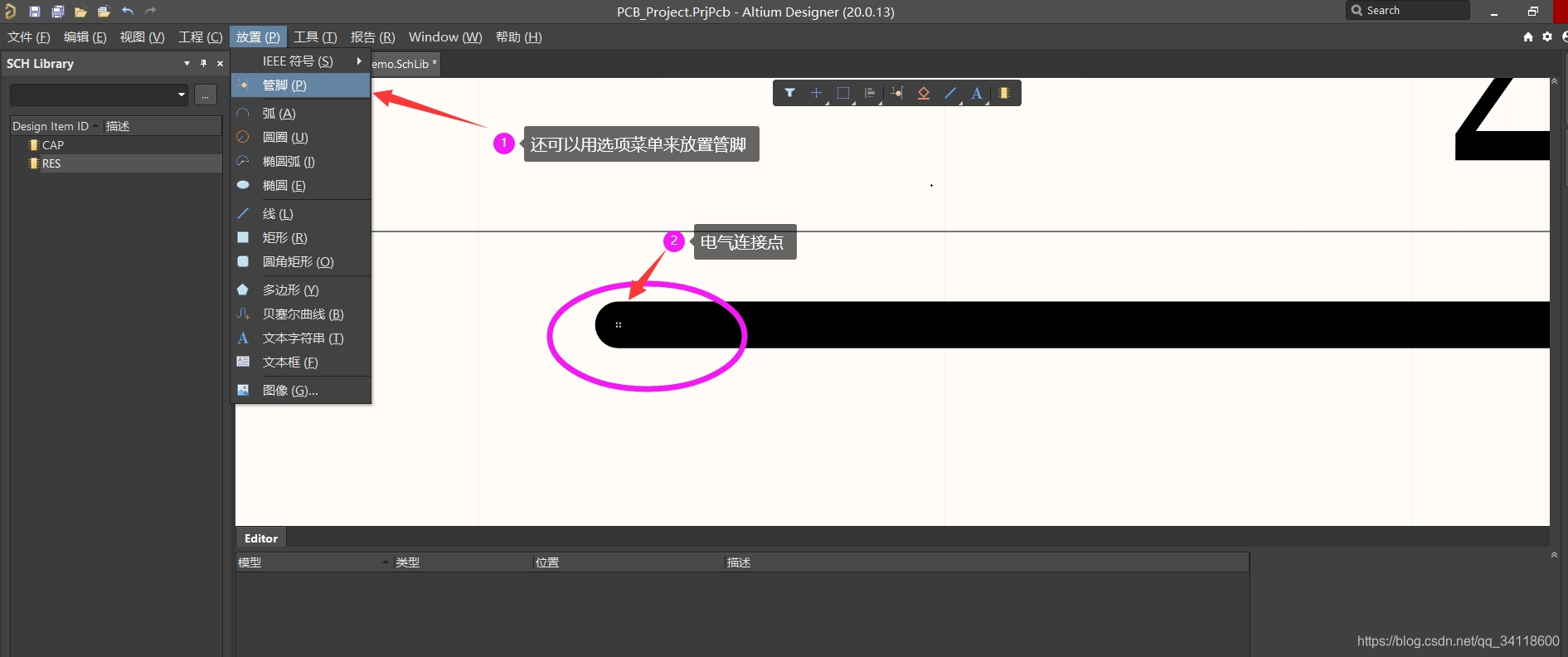

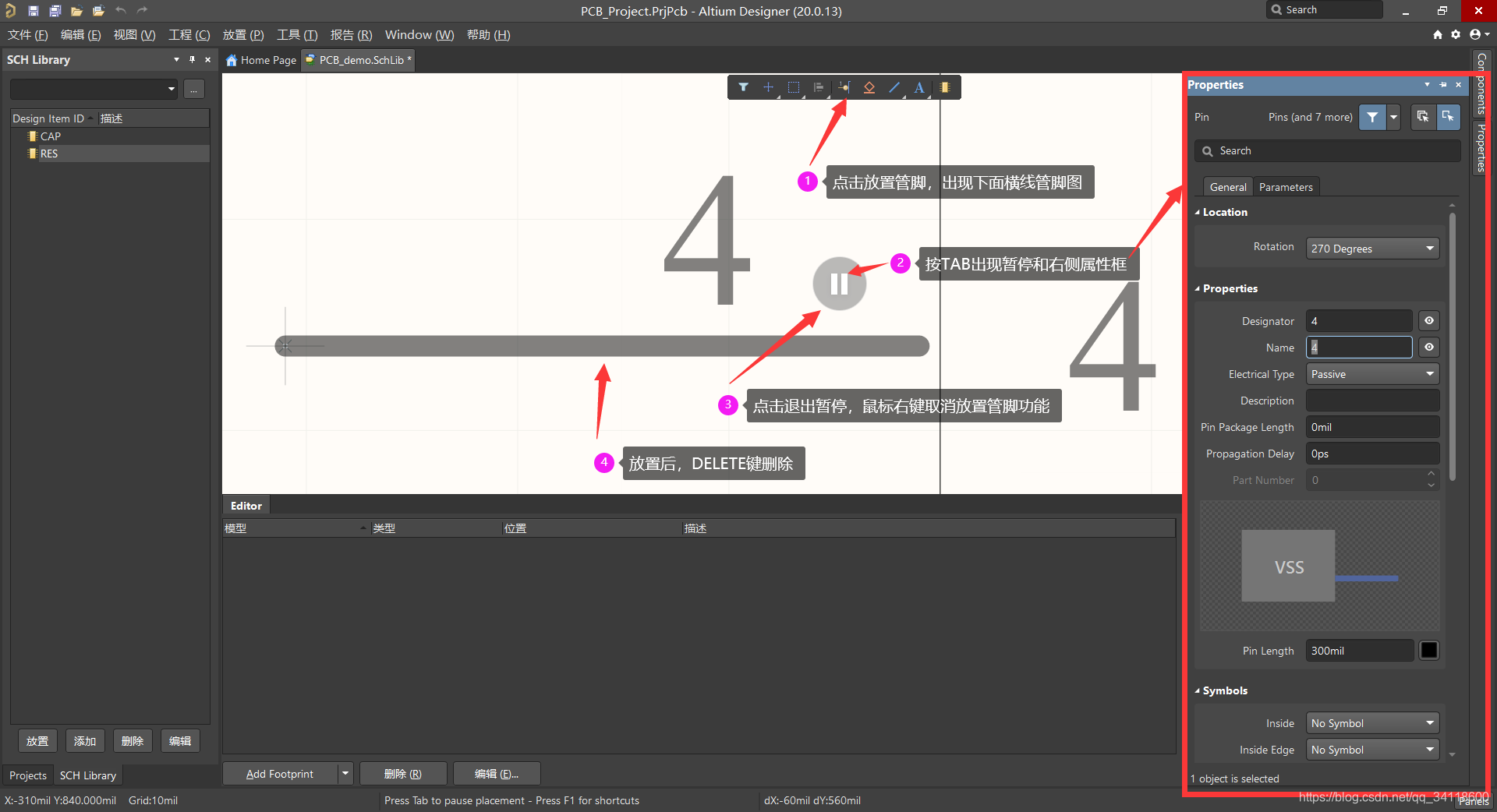

1. 放置管脚。（空格——旋转，鼠标中键按住向上——放大，鼠标中键按住向下——缩小，ctrl+滑轮——放大缩小，选中按delete——删除）
   注意：删除是delete键，不是<——（backspace）！！！

2. 放置方向（管脚图有4个点的一头是有电器属性的电气连接点，要把它露出来）。

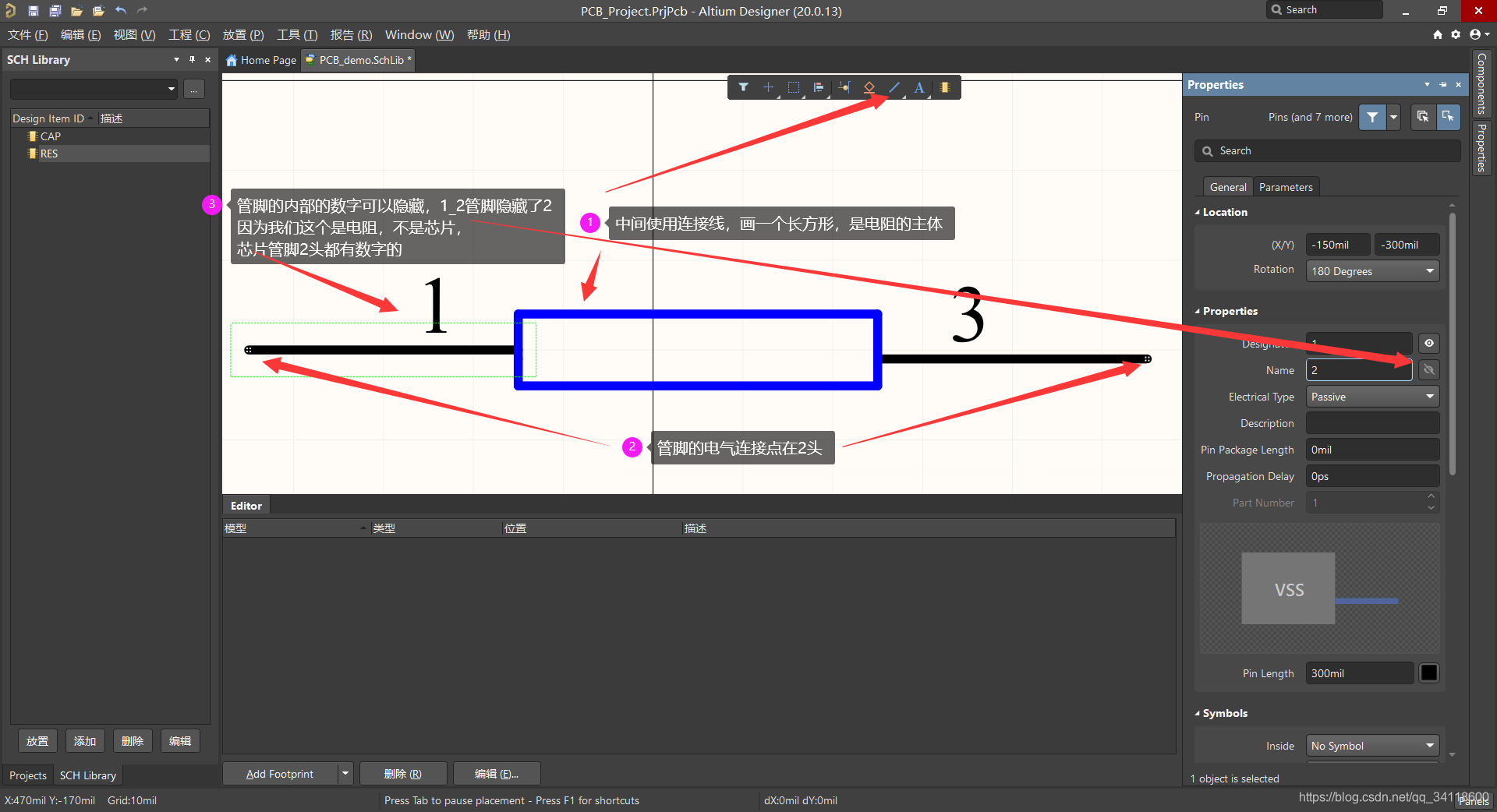

3. 连接线画电阻主体，两头使用放置管脚，电气连接点分别在电阻的最左端和最右端（按住shift+鼠标左键选中管脚，可以拖出一个一摸一样的管脚）。

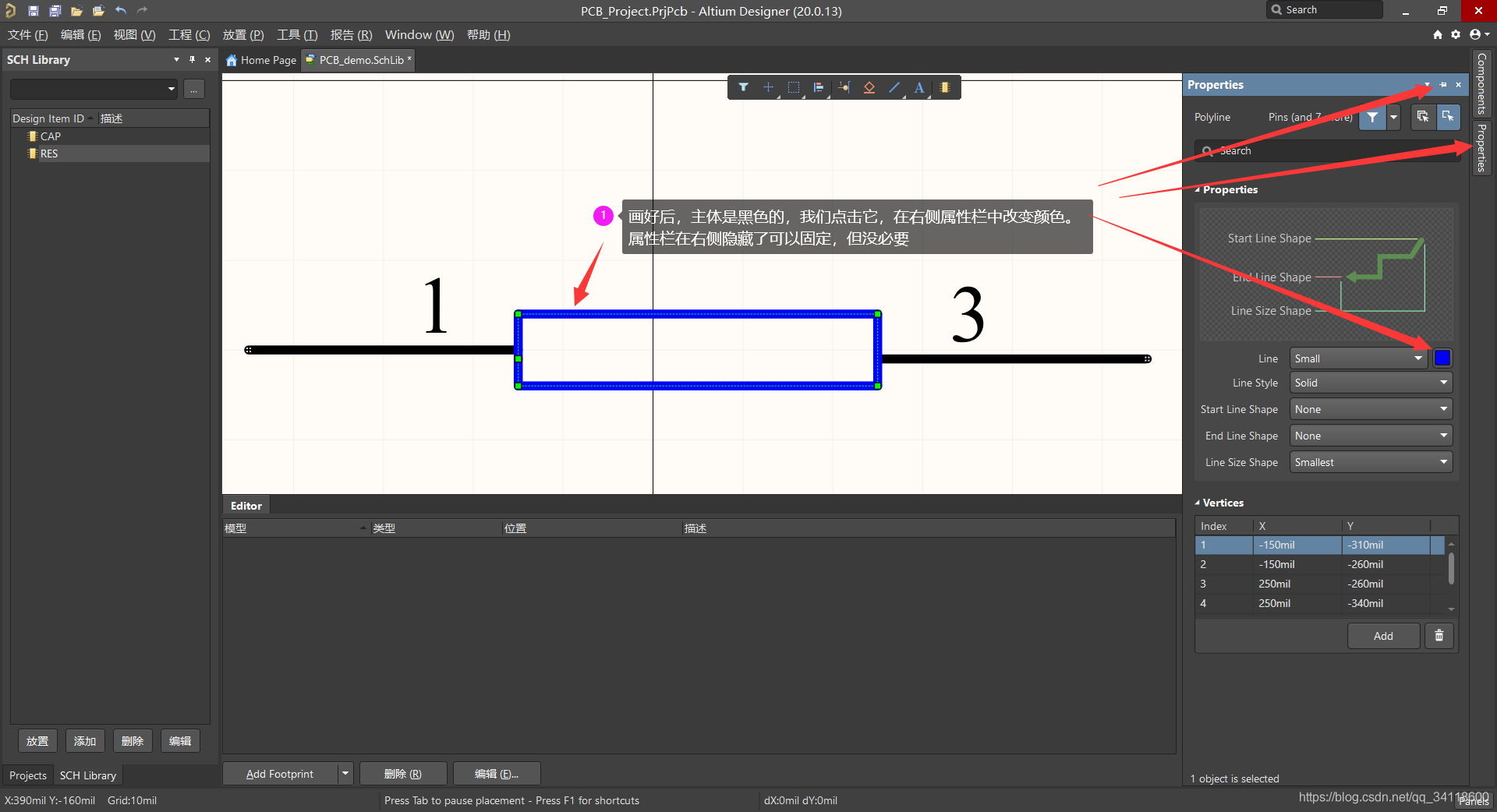

4. 改变颜色（双击就可以弹出属性框）。

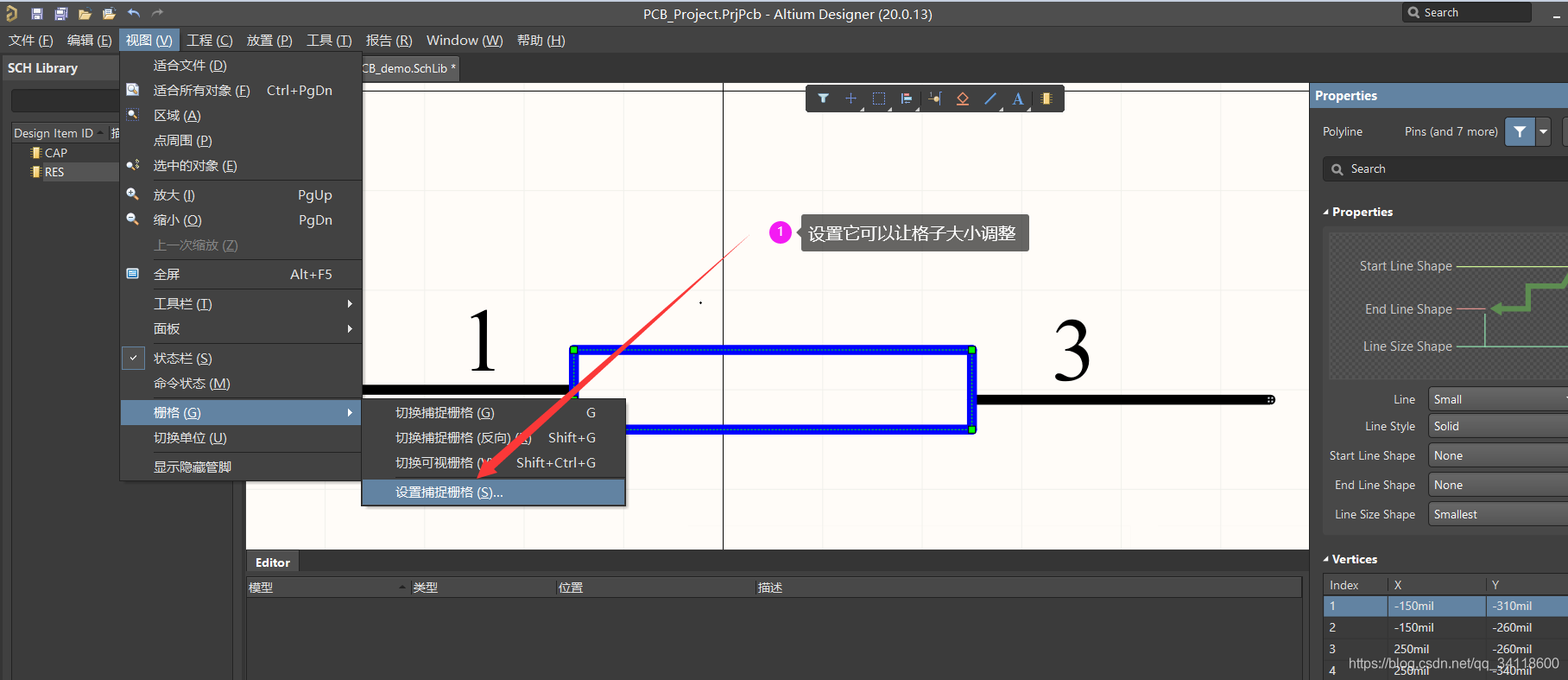

5. 调整大小。

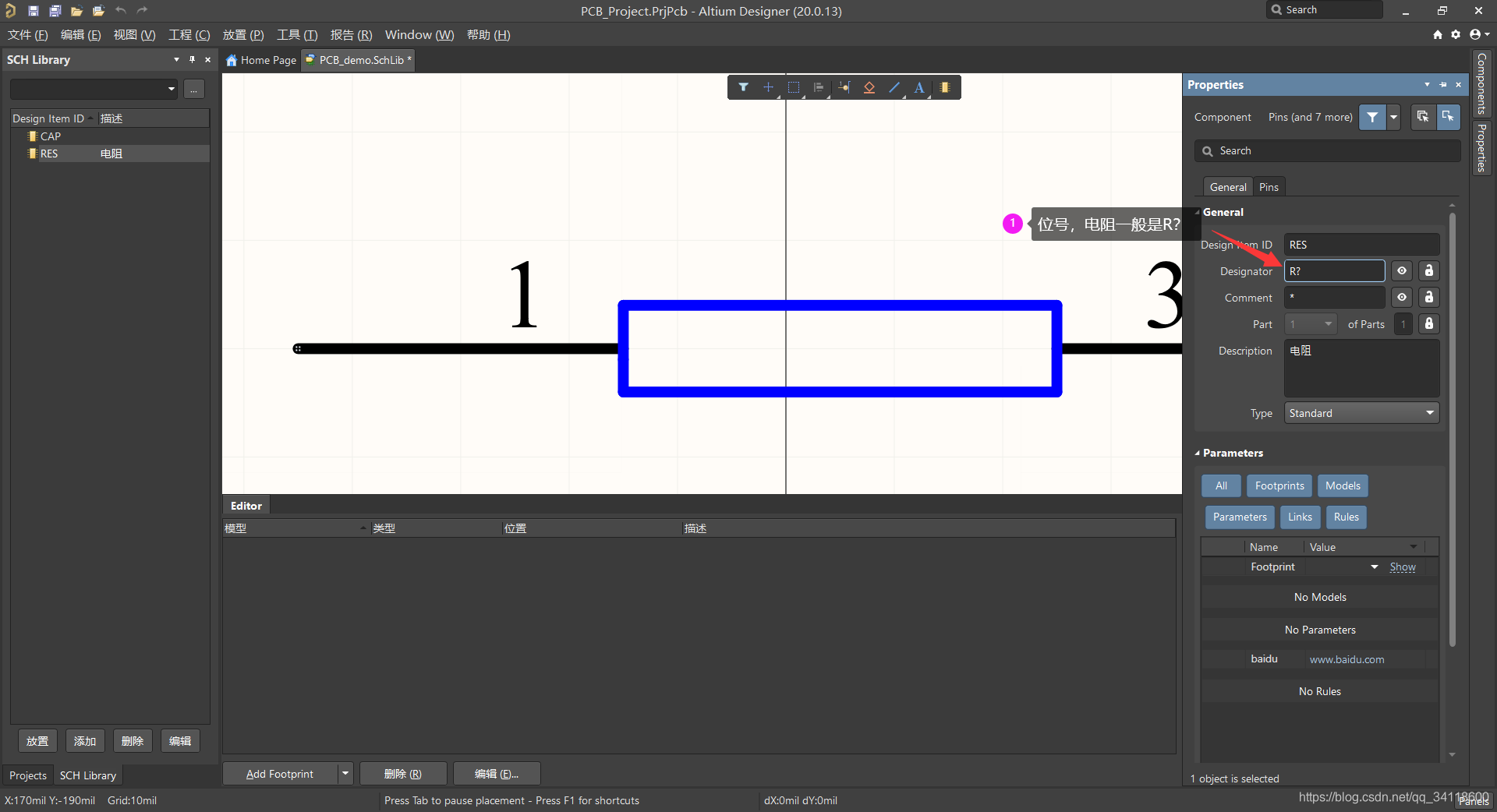

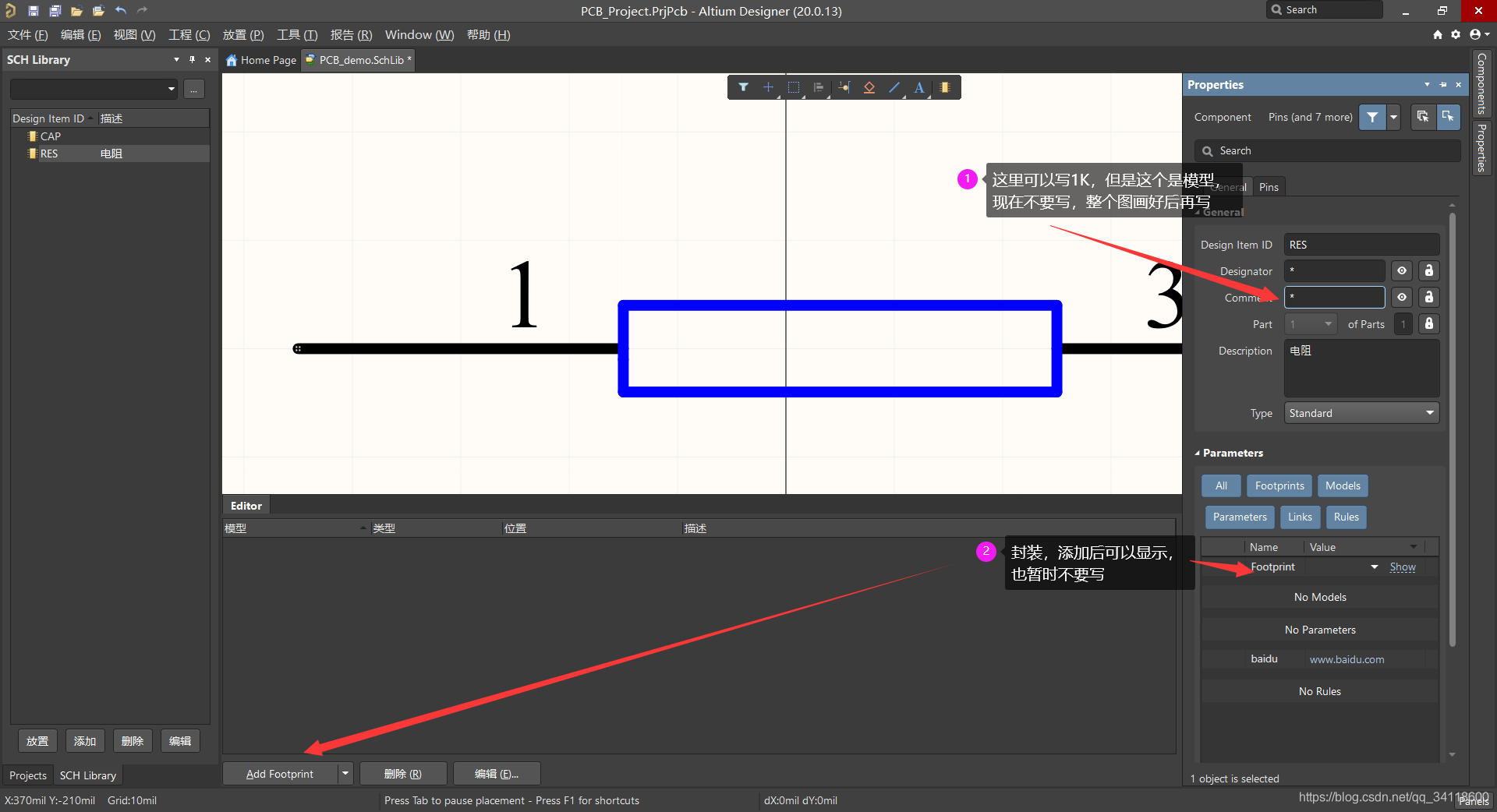

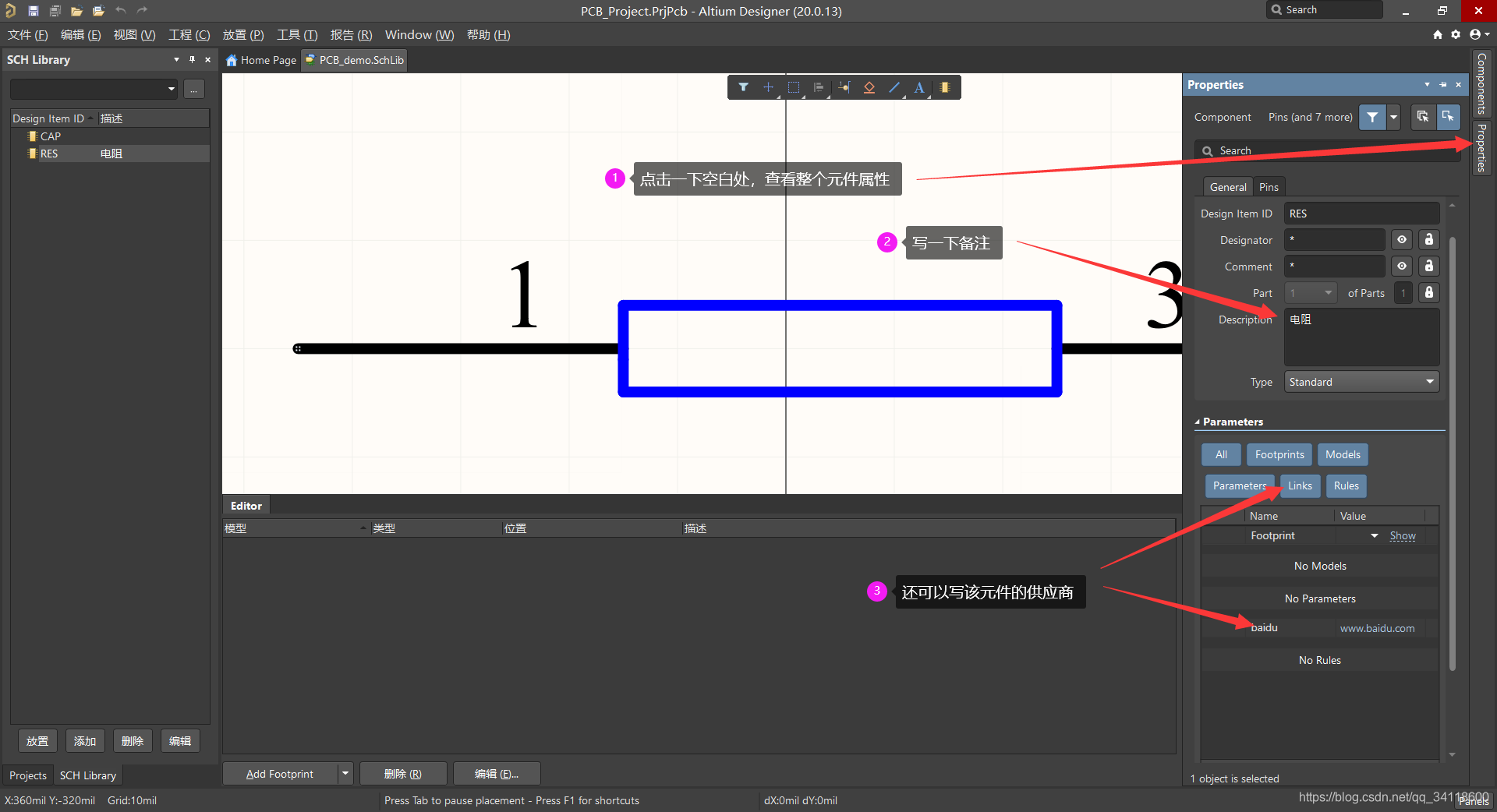

6. 给该元件添加说明。

   注意：

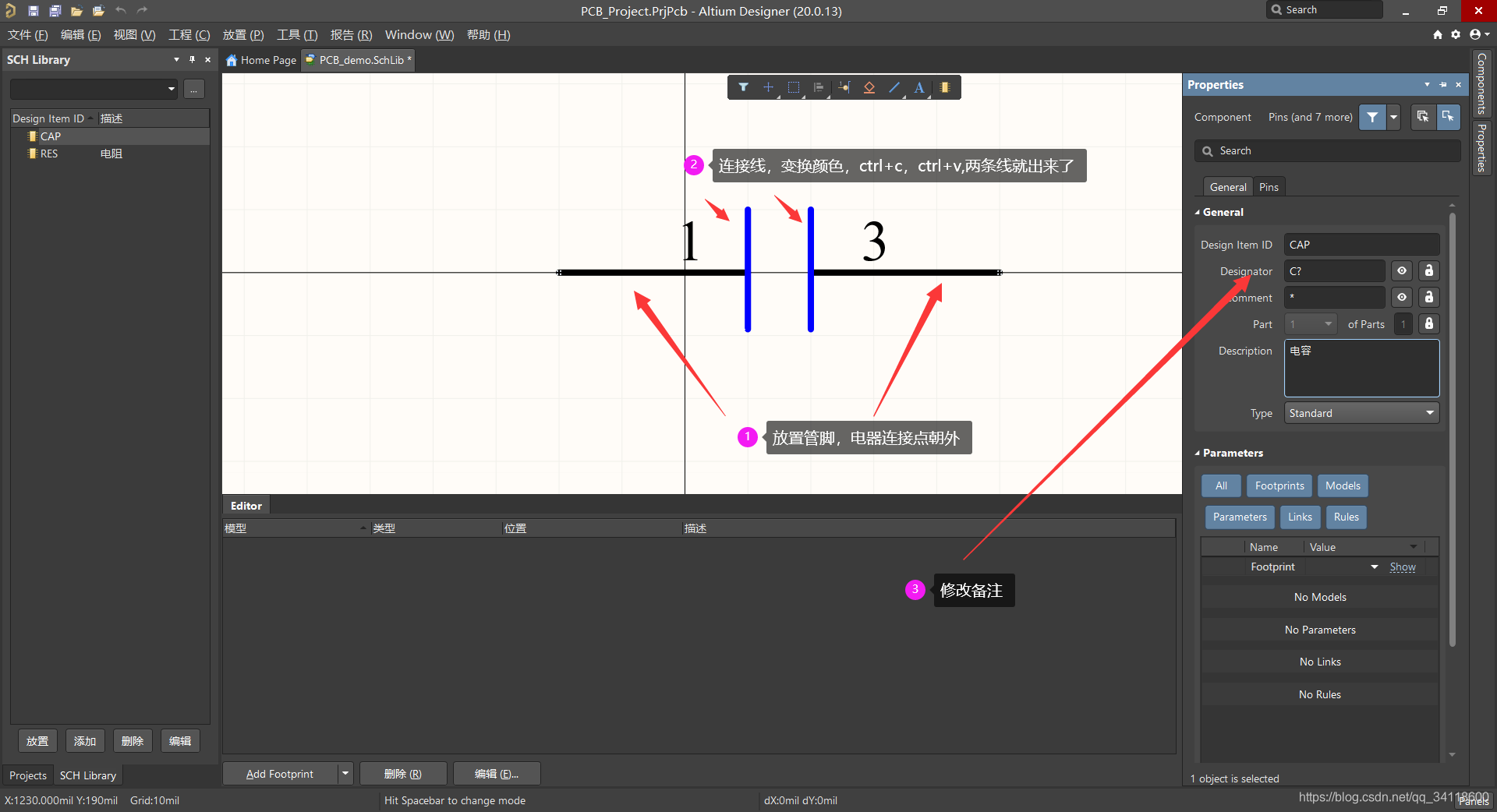

三、电容元件库创建

---
