一、问题

再更新完PCB之后会有绿色报错。
在这里插入图片描述

二、问题解决

这是一种错误提示。

2.1 解决一

  1. 按下TM，复位绿色报错，但是移动就会出现。

2.2 解决二

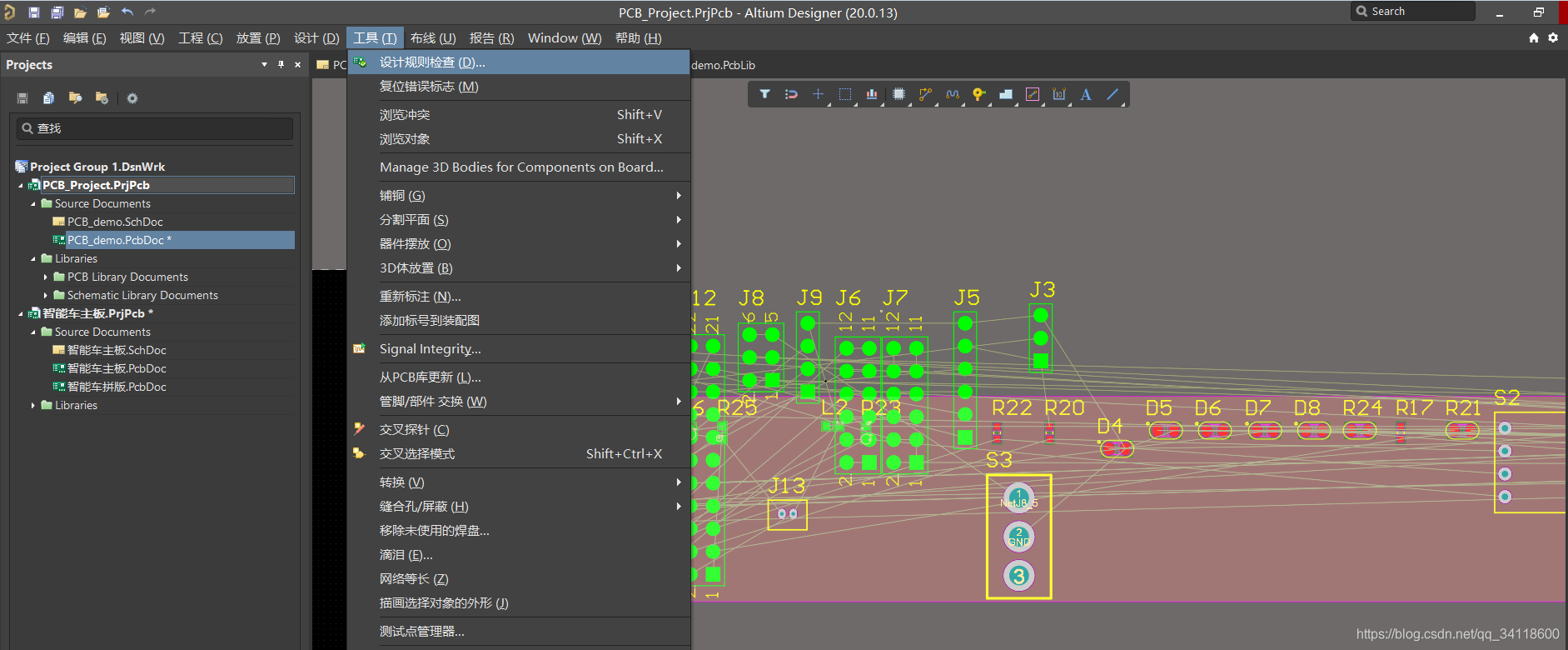

  1. 设计规则检查。
    在这里插入图片描述

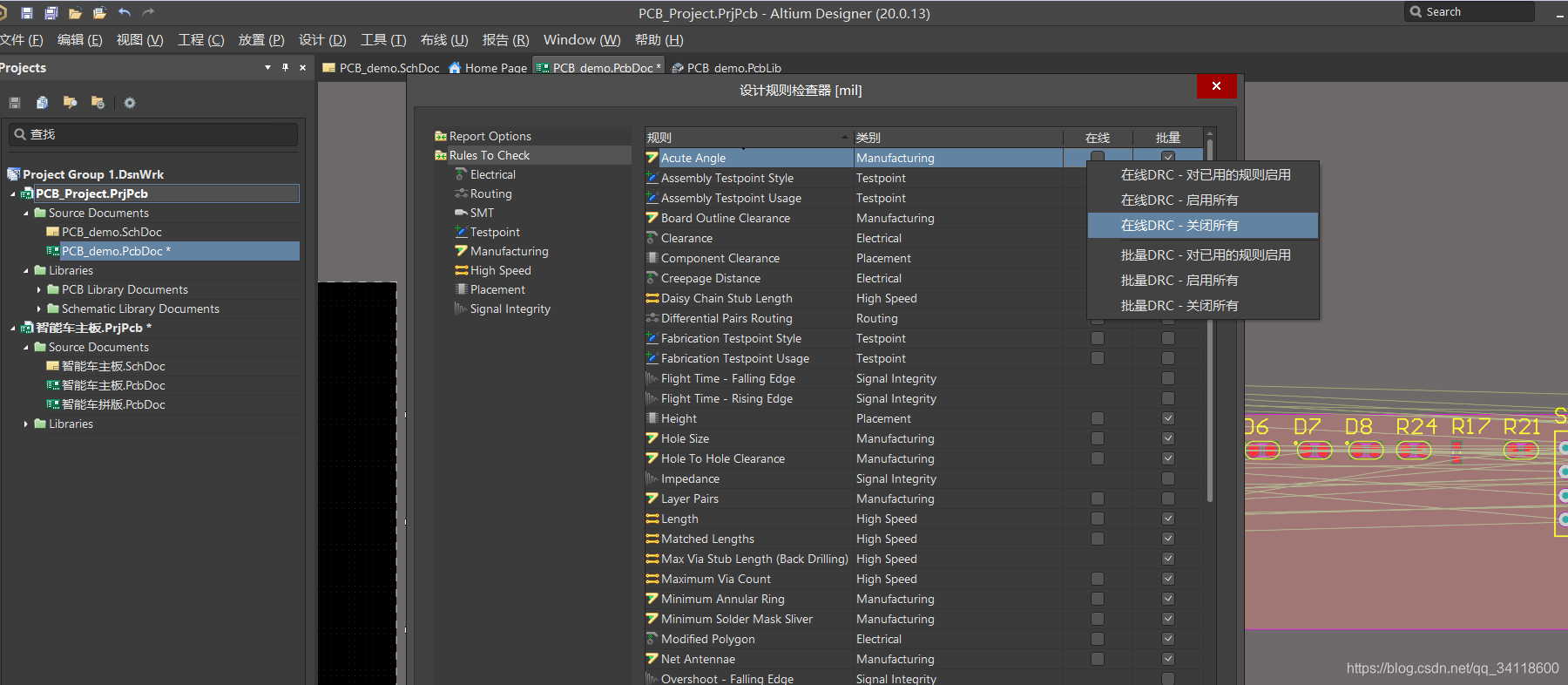

  2. 关掉所有检查。
    在这里插入图片描述
    在这里插入图片描述

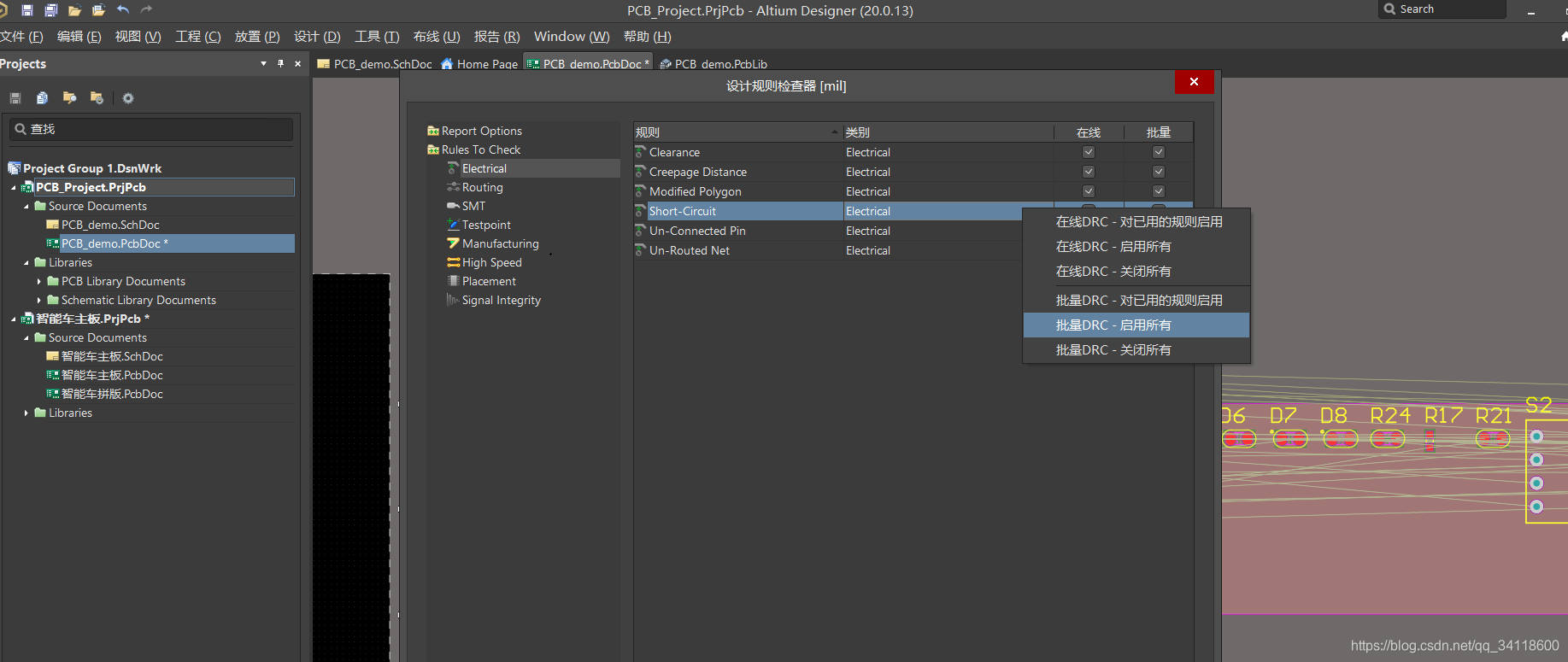

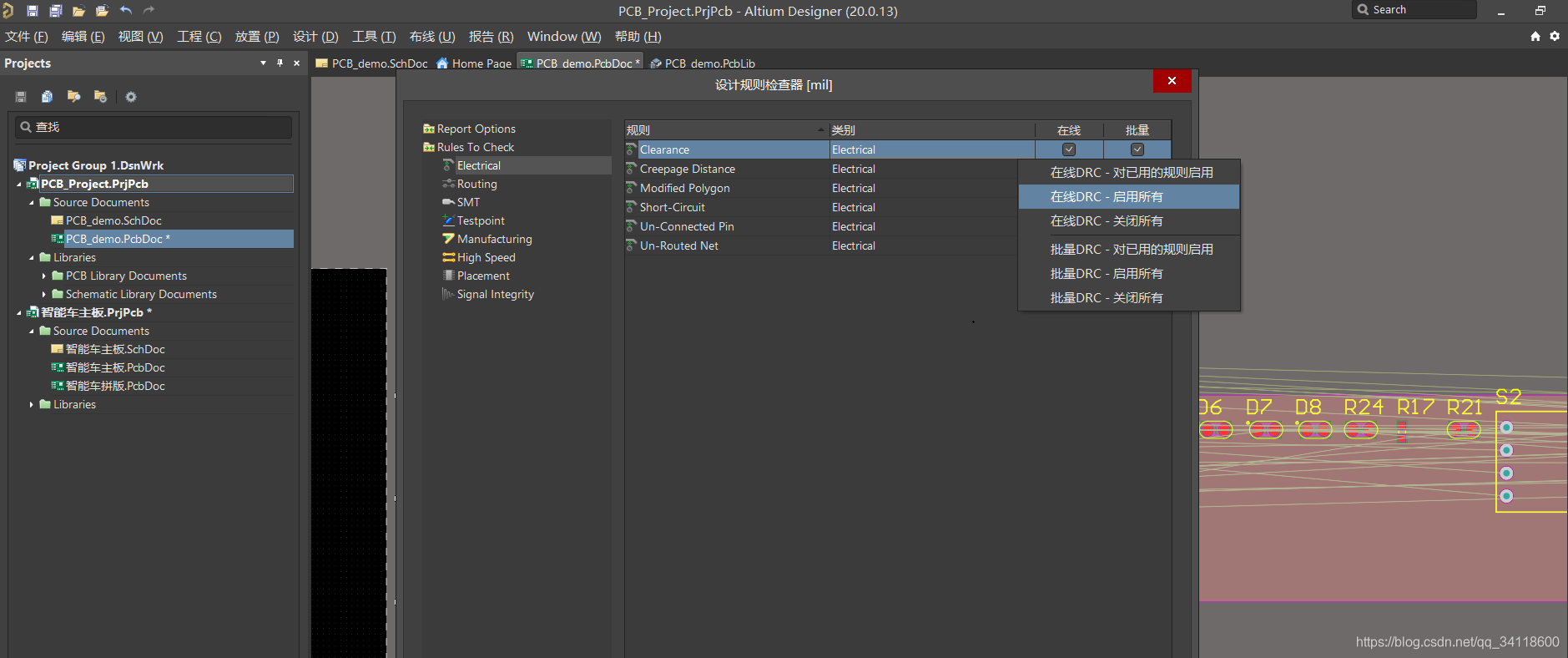

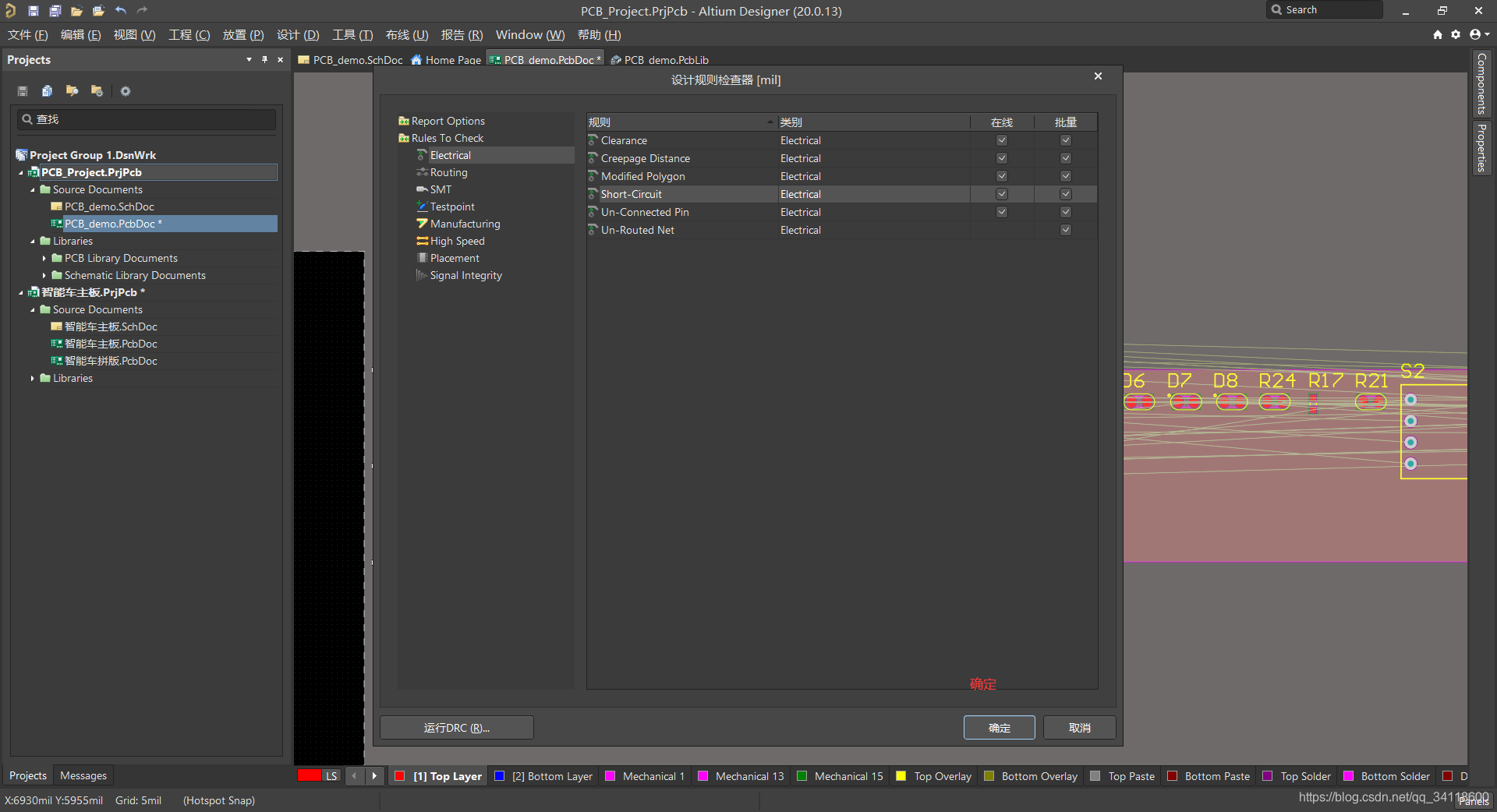

  3. 留下电器检查。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    这样要还是存在绿色报错，点击TM，2个按键就好了。
