做3D的目的除了美观还有很重要的一个目的是核对结构。像是板子厚度，器件高度这些涉及到能不能把板子装到外壳里面去的问题。

一、创建3D模型

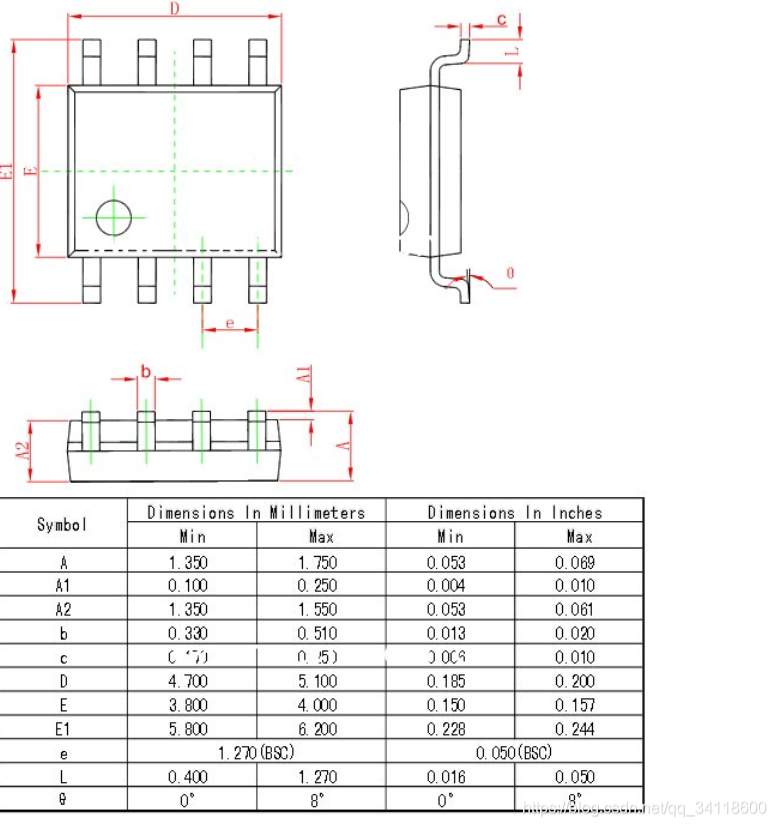

1.1 规格书

在这里插入图片描述

1.2 创建

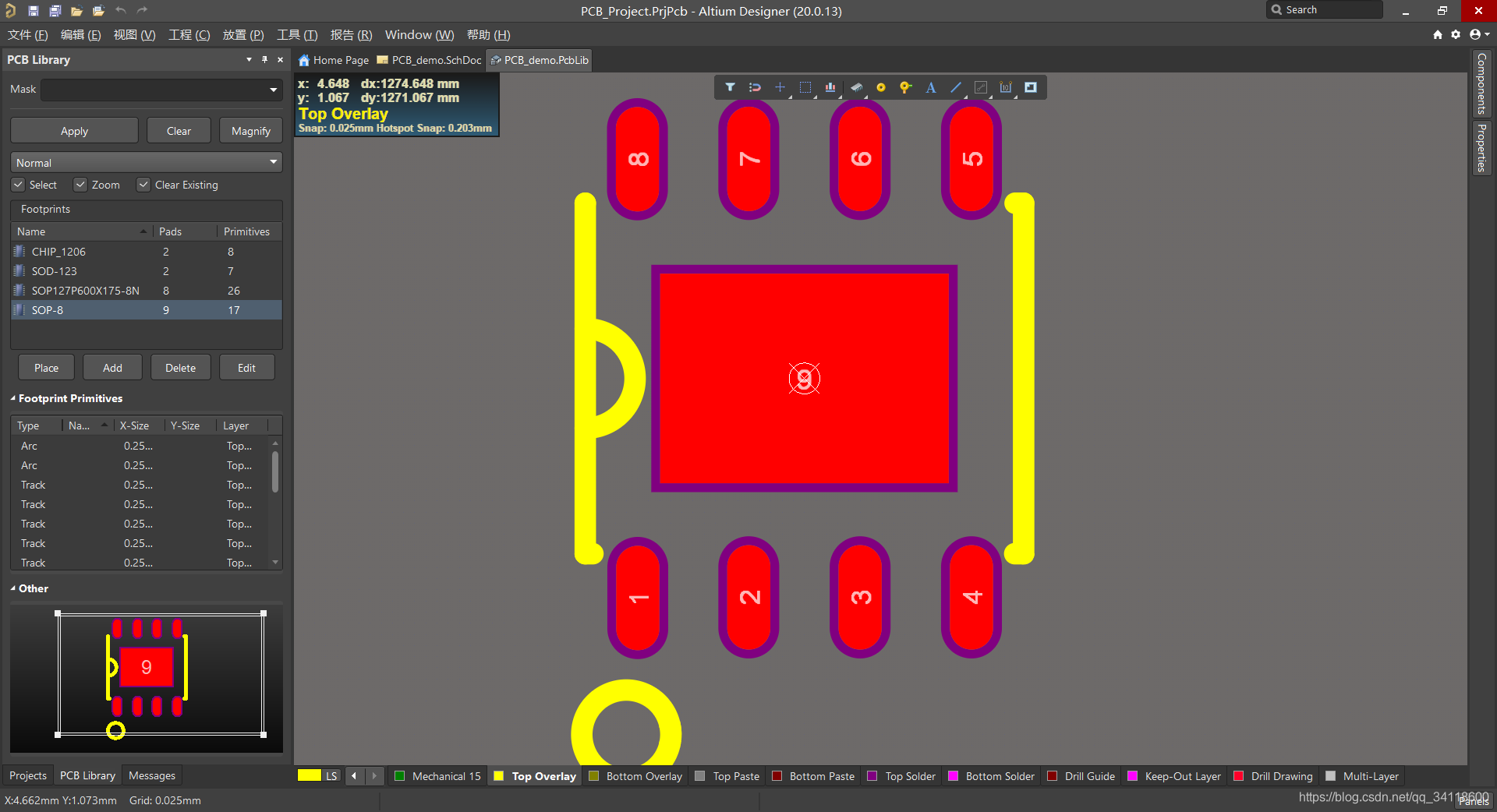

  1. 打开PCB元件库。
    在这里插入图片描述

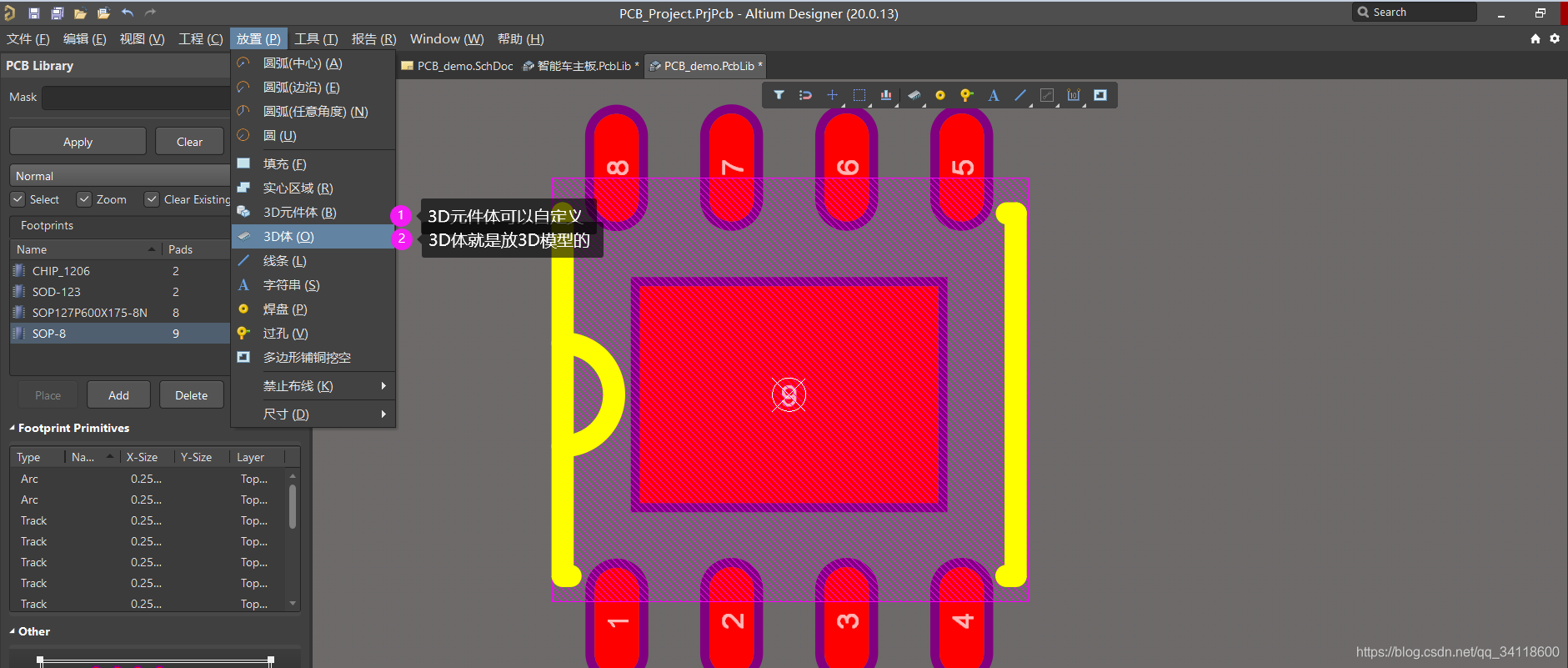

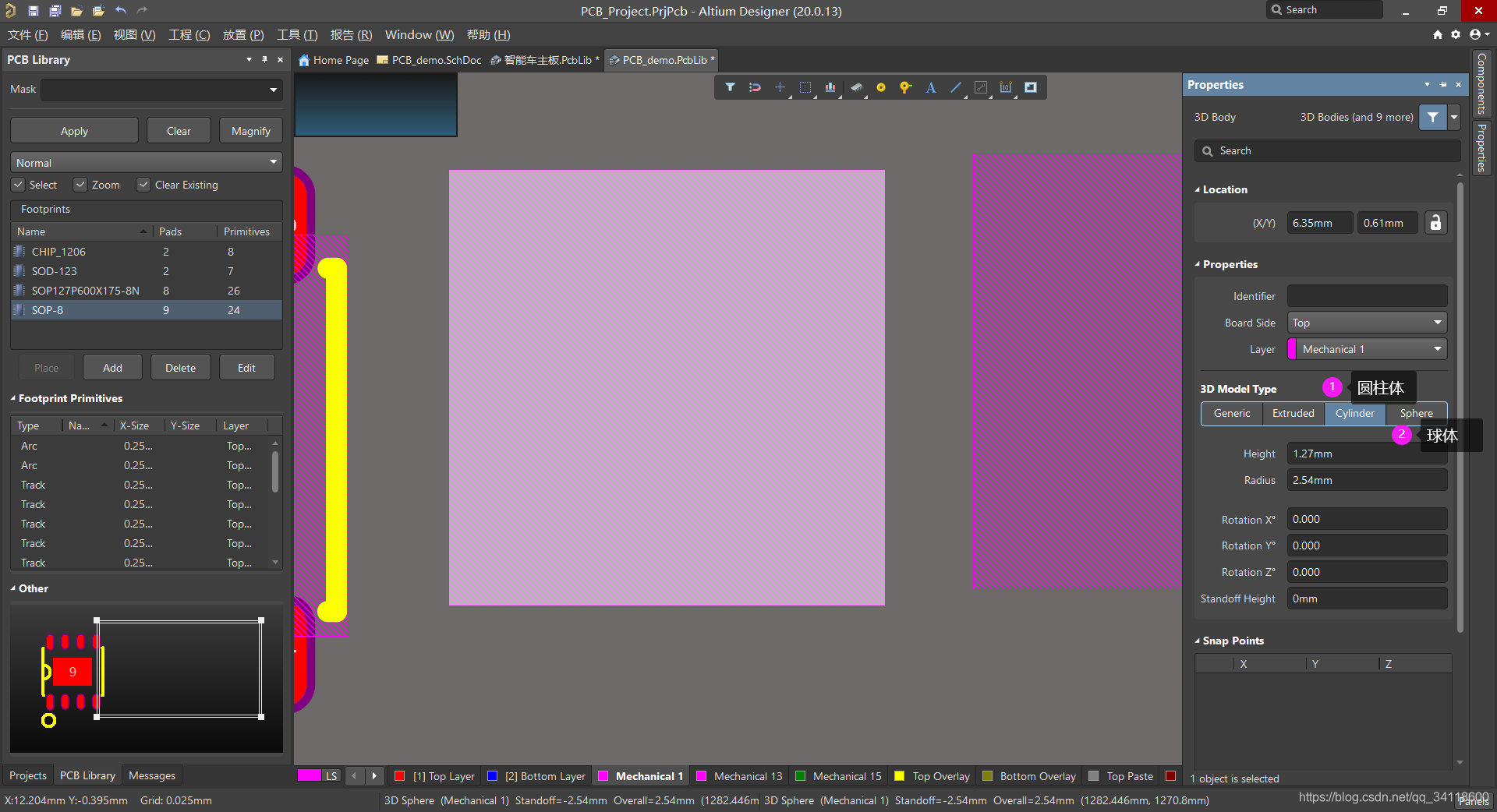

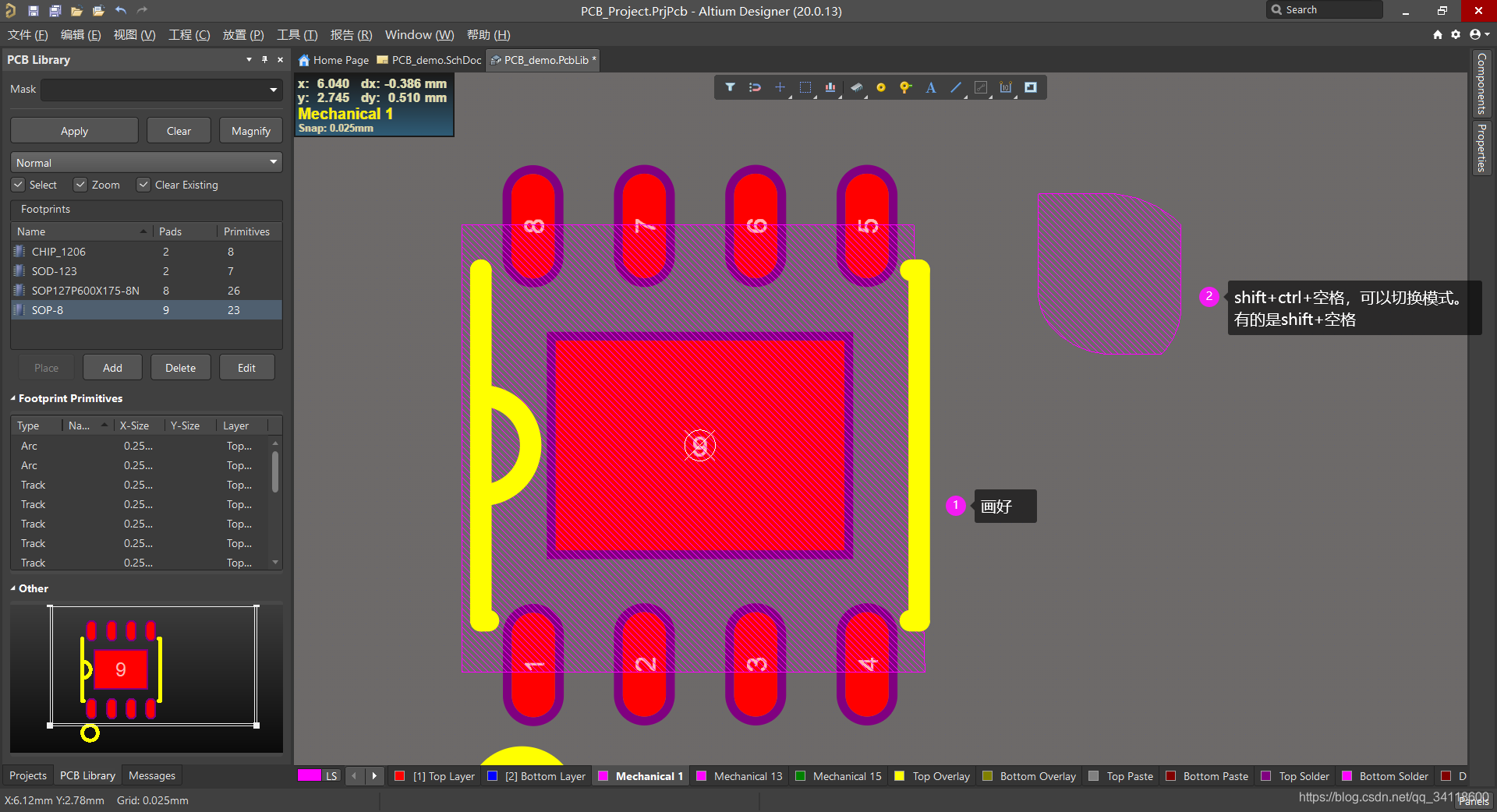

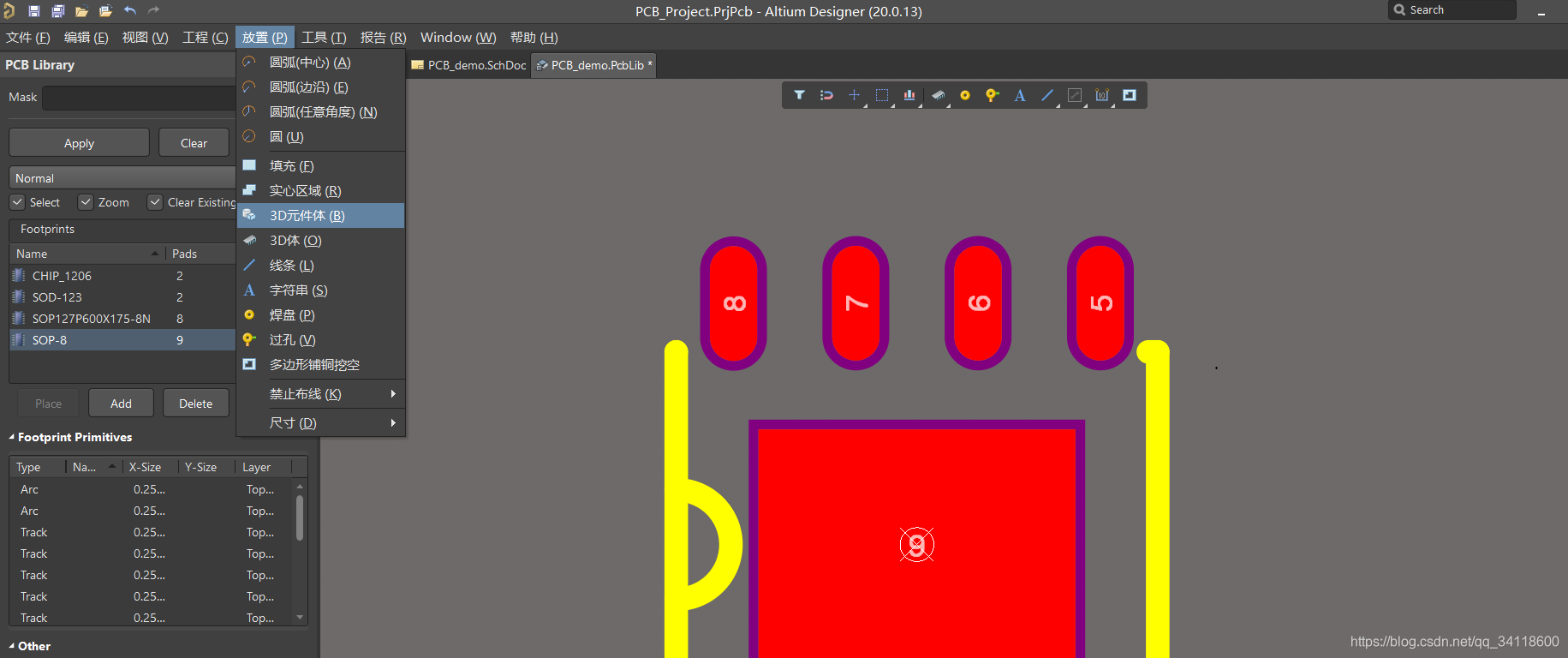

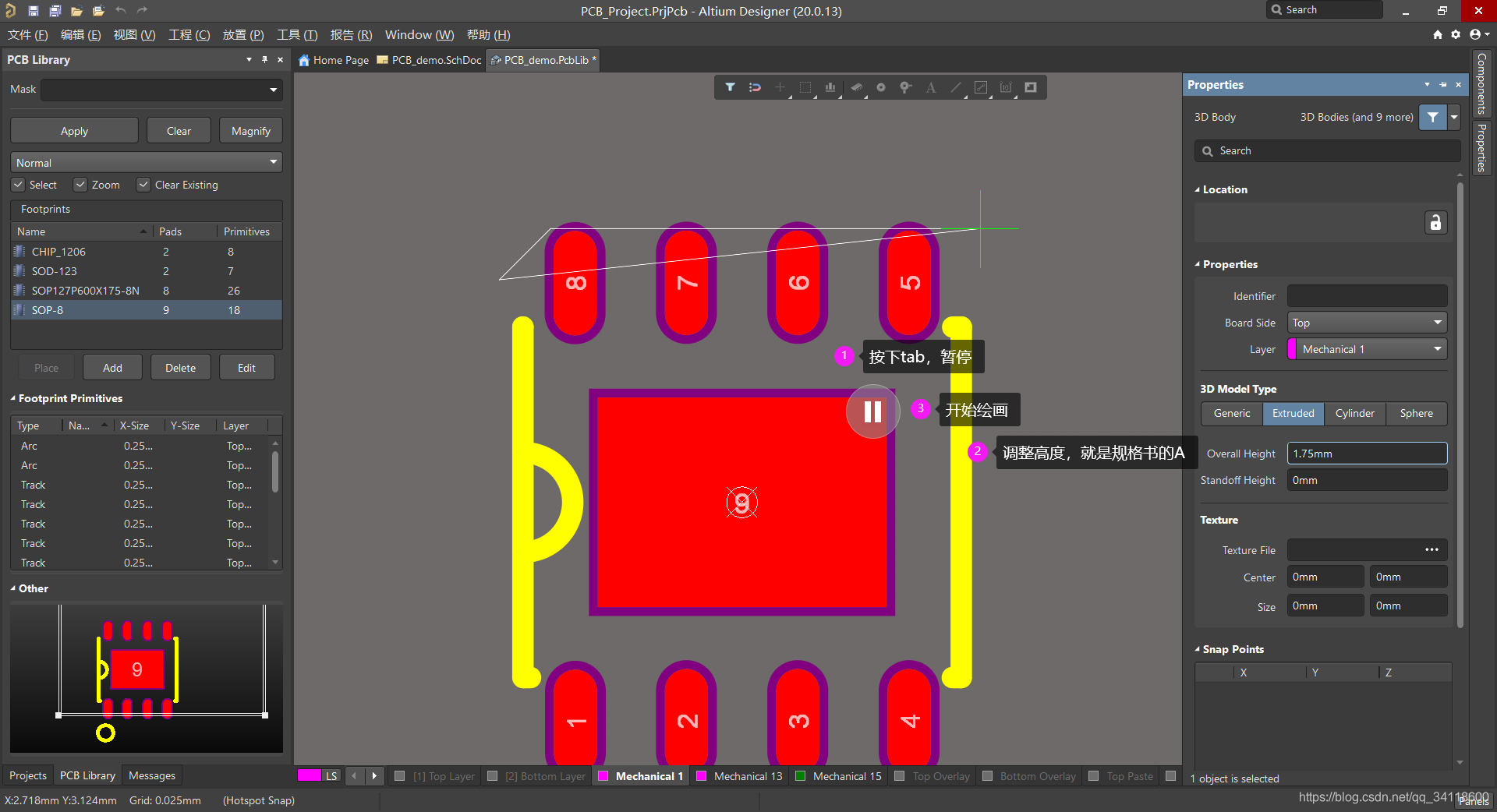

  2. 创建元件体。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

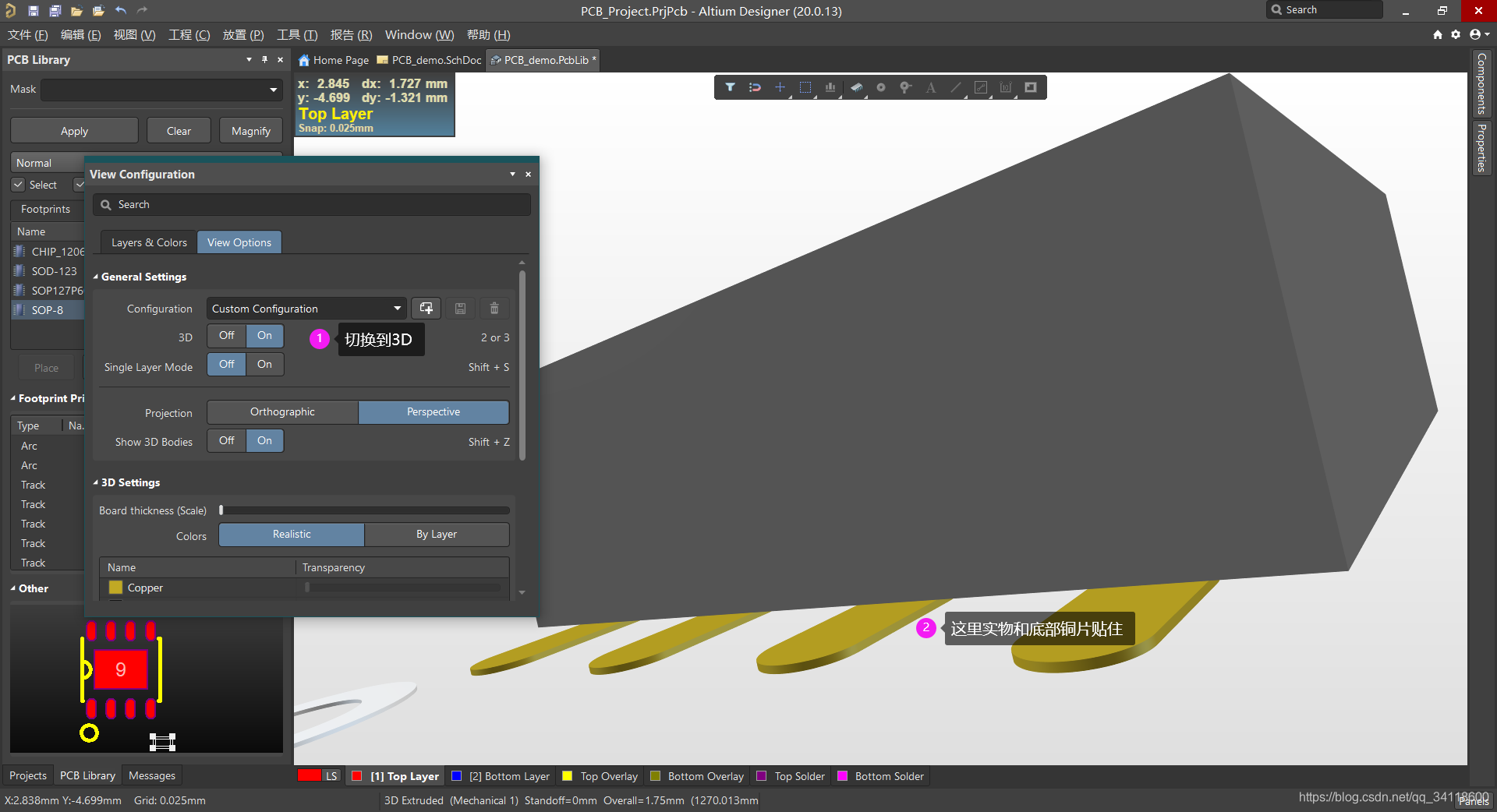

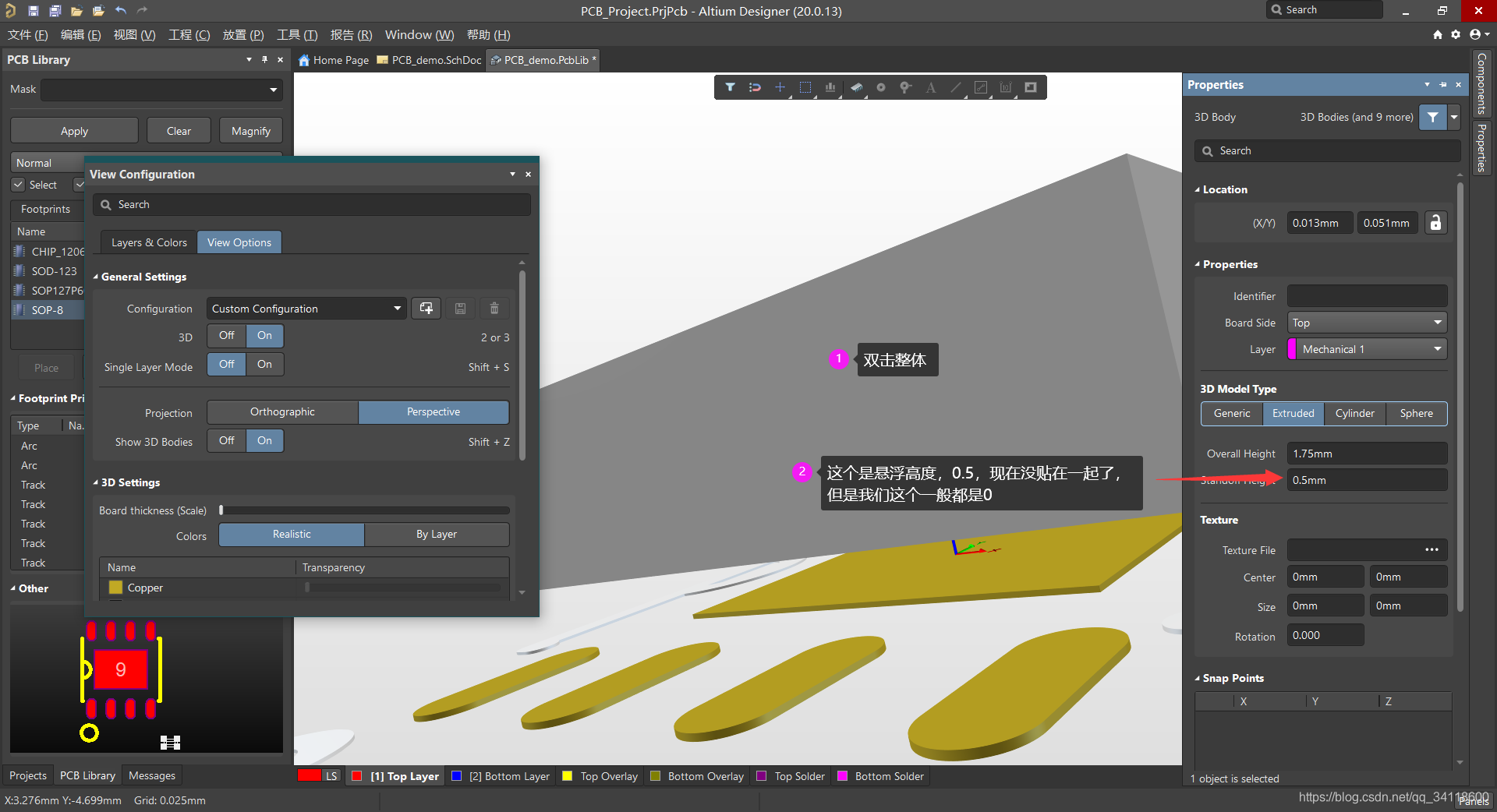

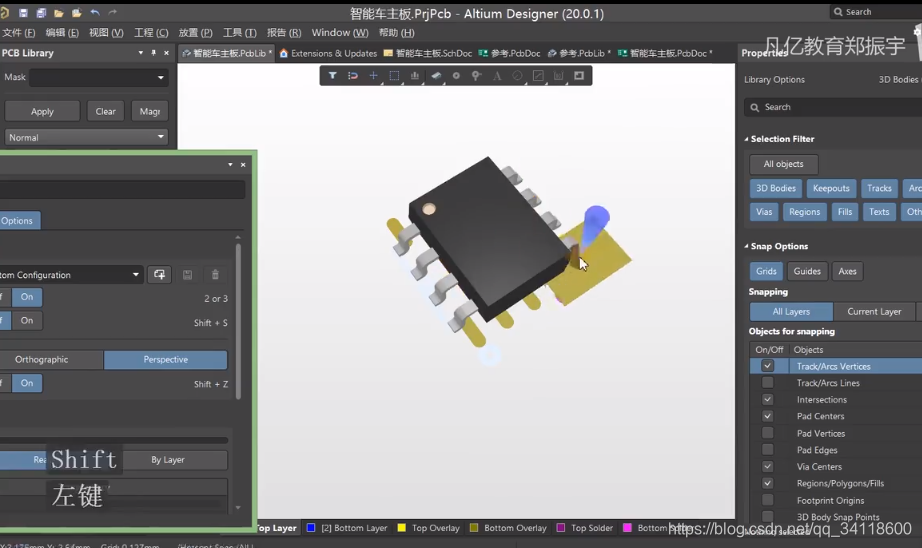

    ctrl+d切换到3D。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

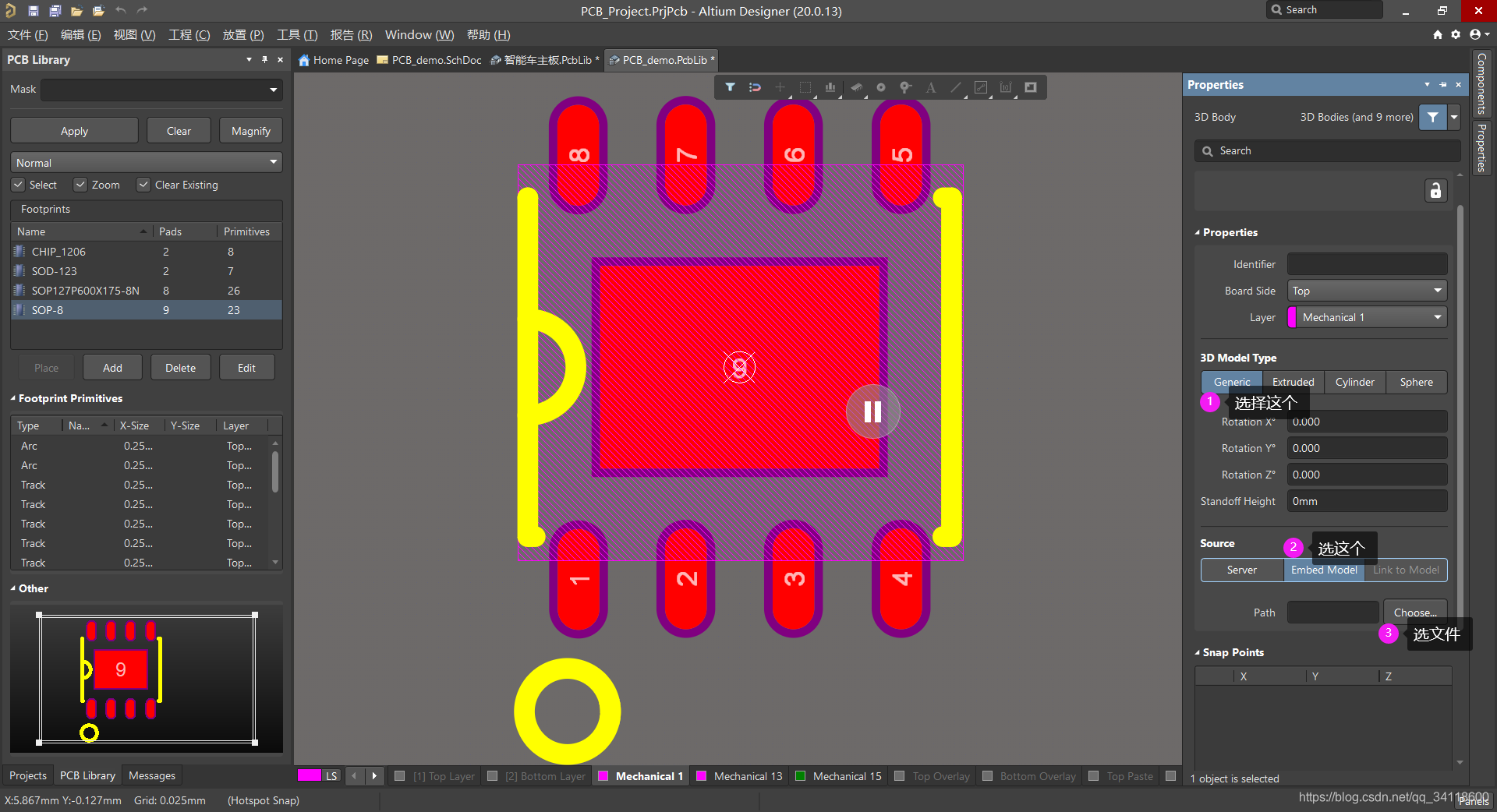

二、导入3D模型

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

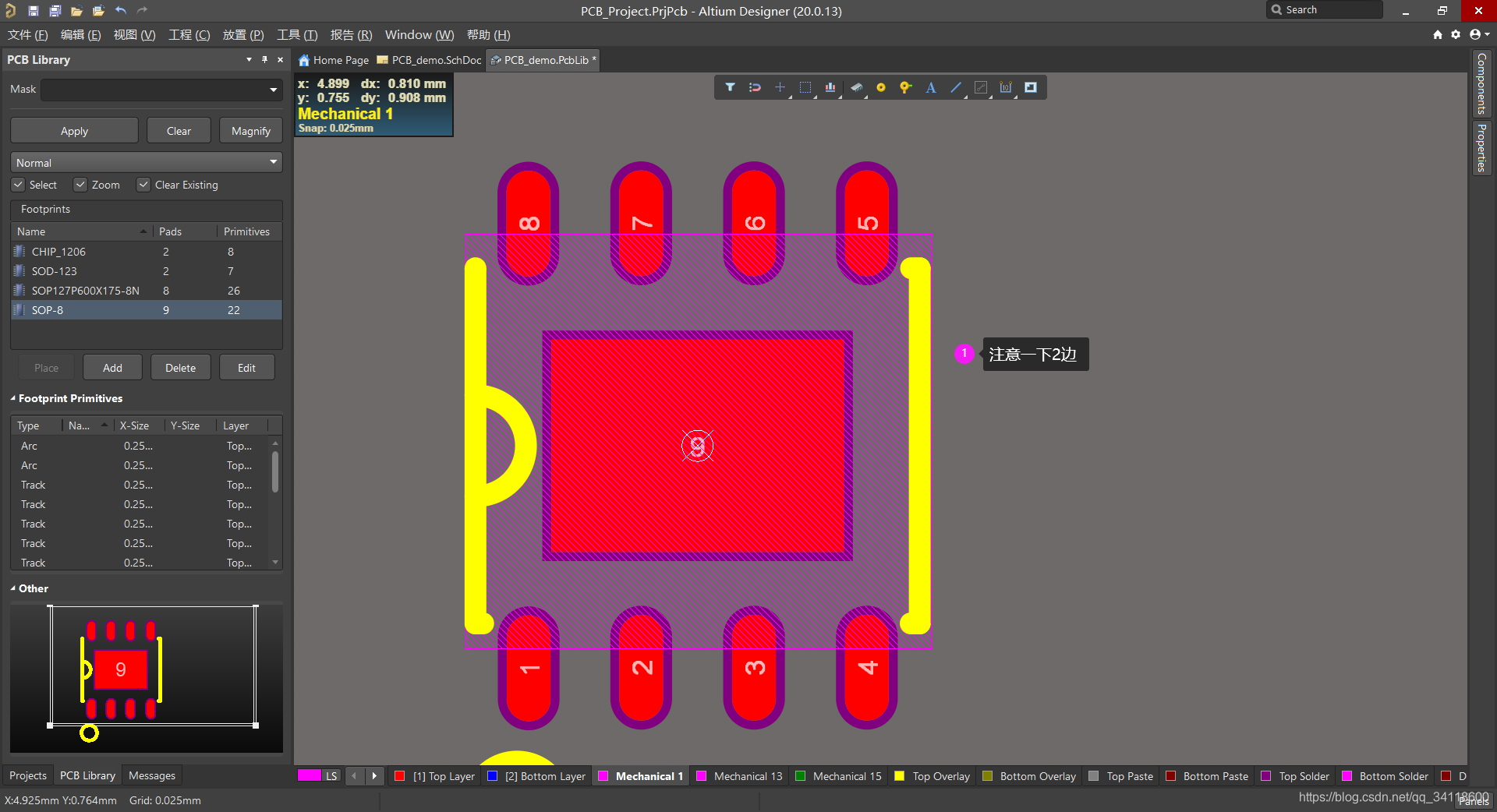

按住空格换一下位置就好了。
在这里插入图片描述

这些IC封装可以去IC封装网下载。

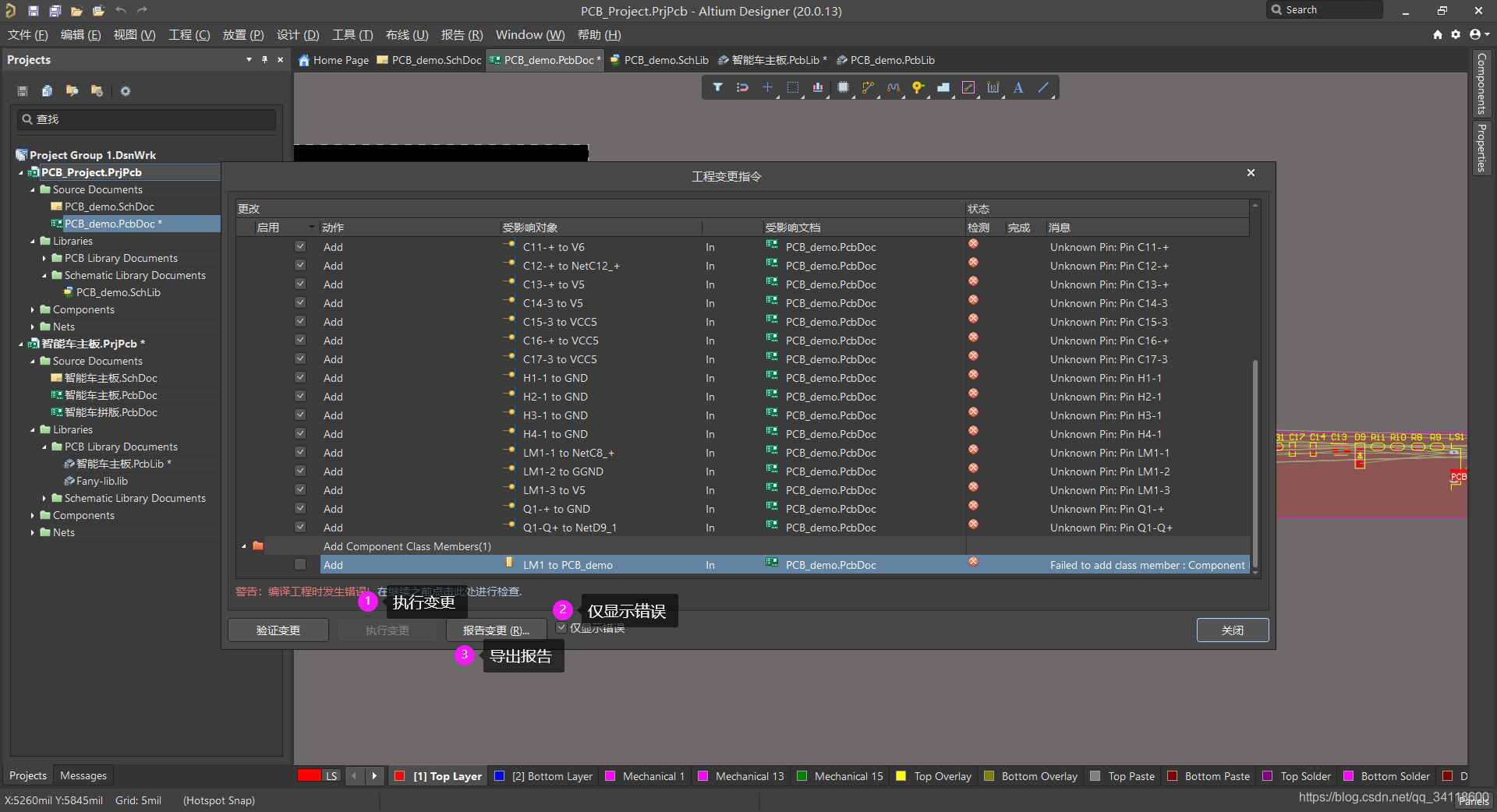

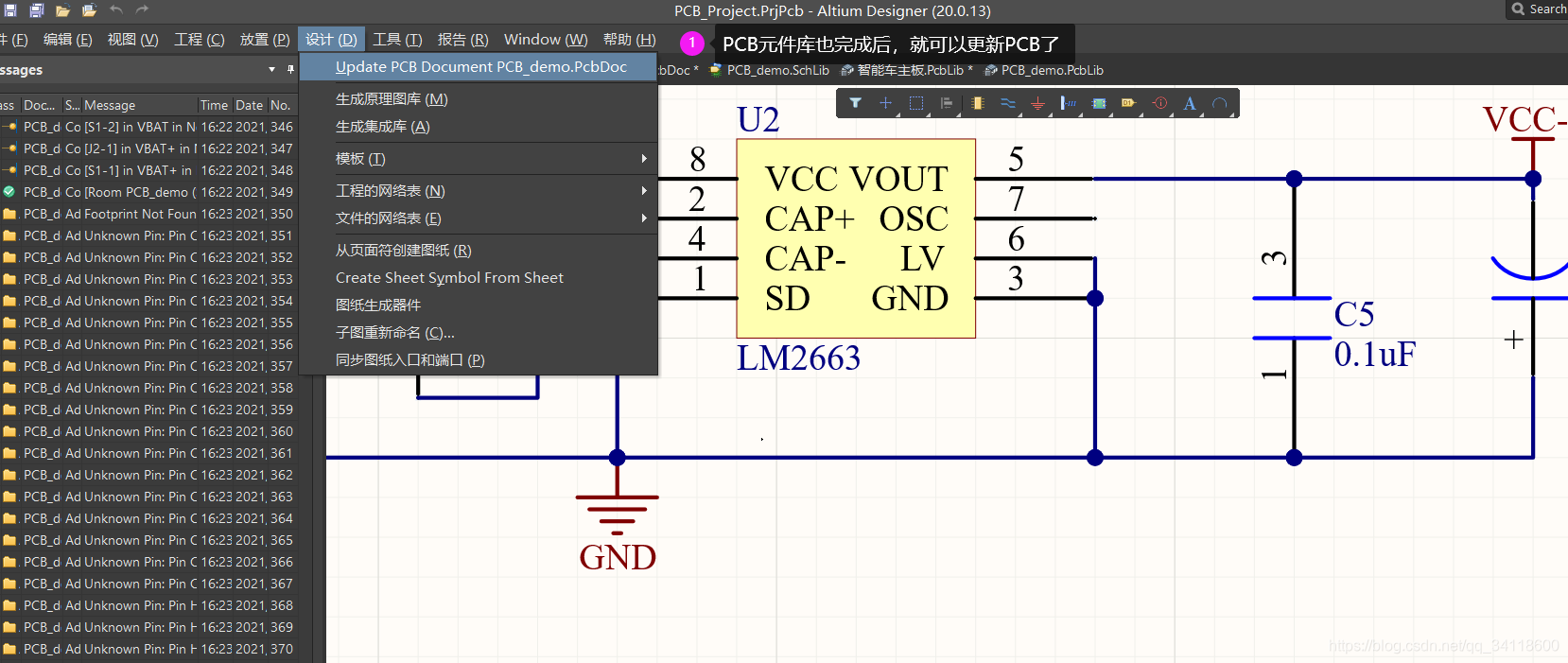

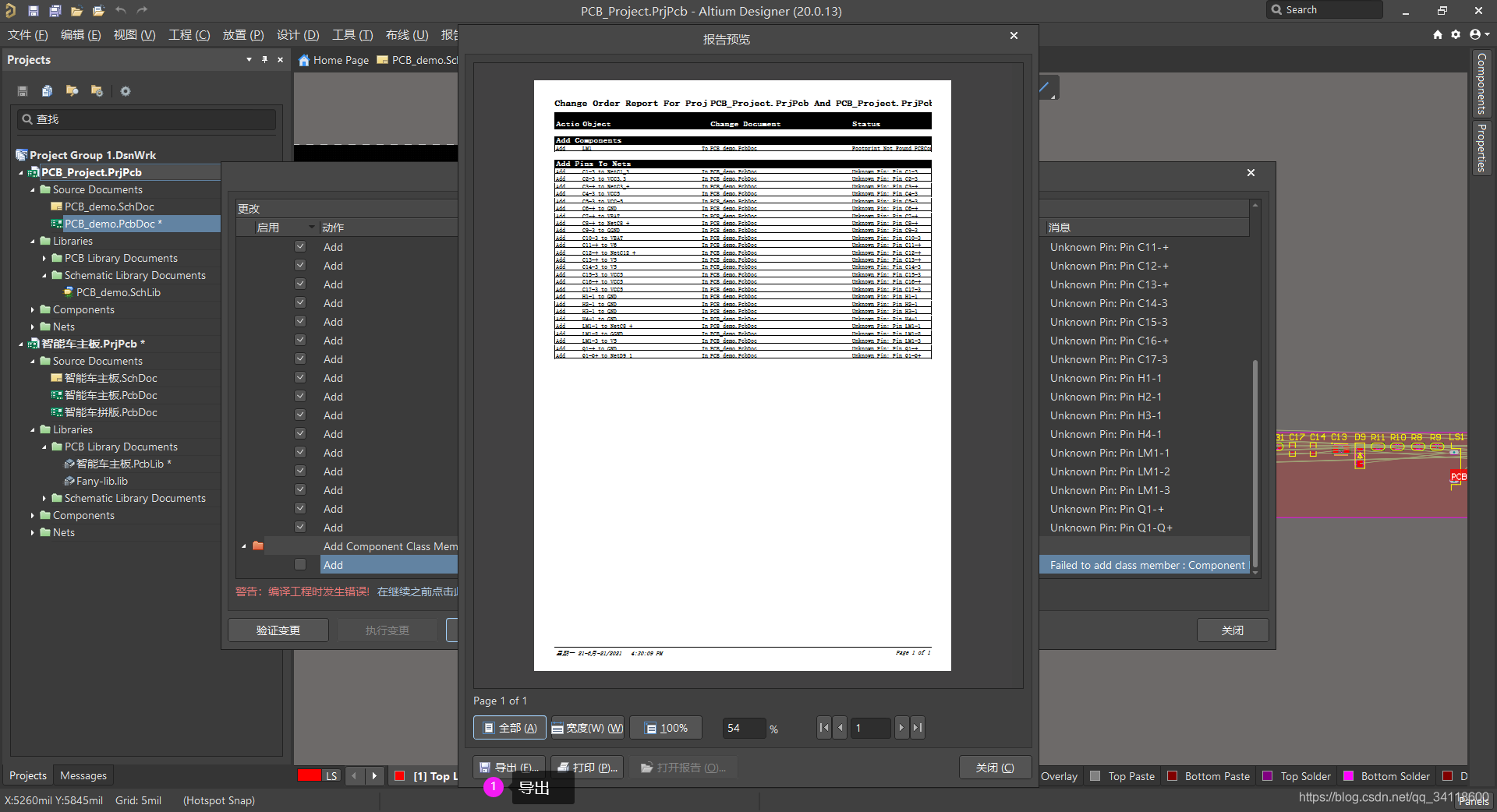

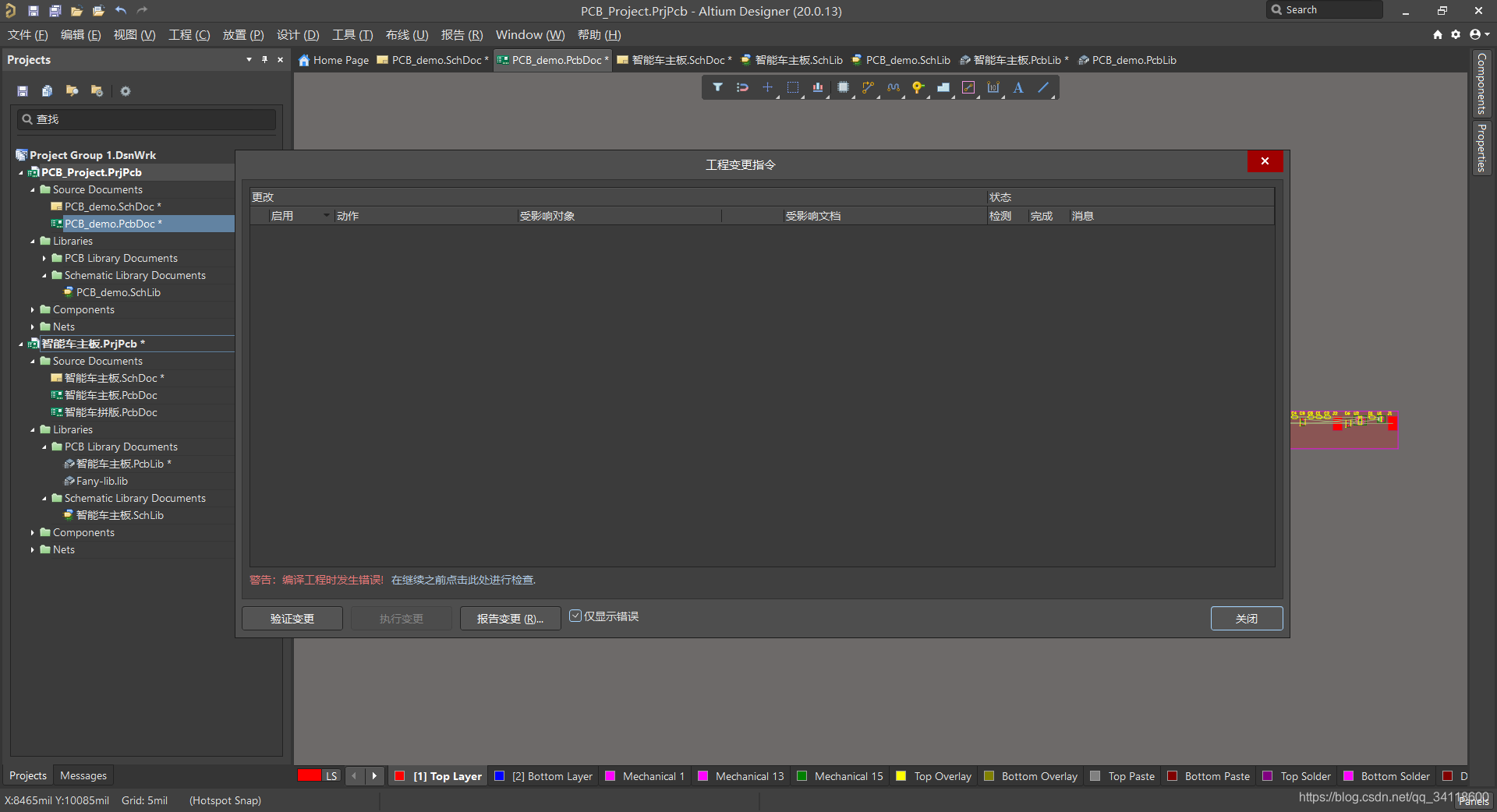

三、更新PCB

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
之后一个个解决。
j+c查询器件号。
在这里插入图片描述

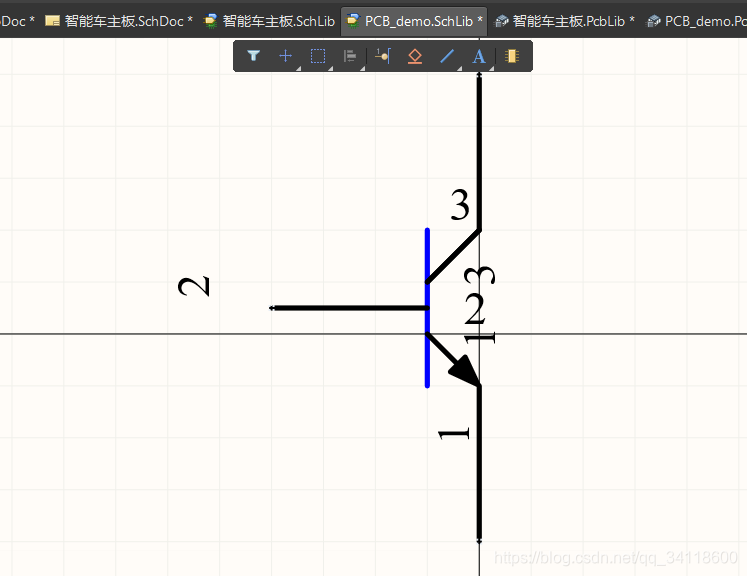

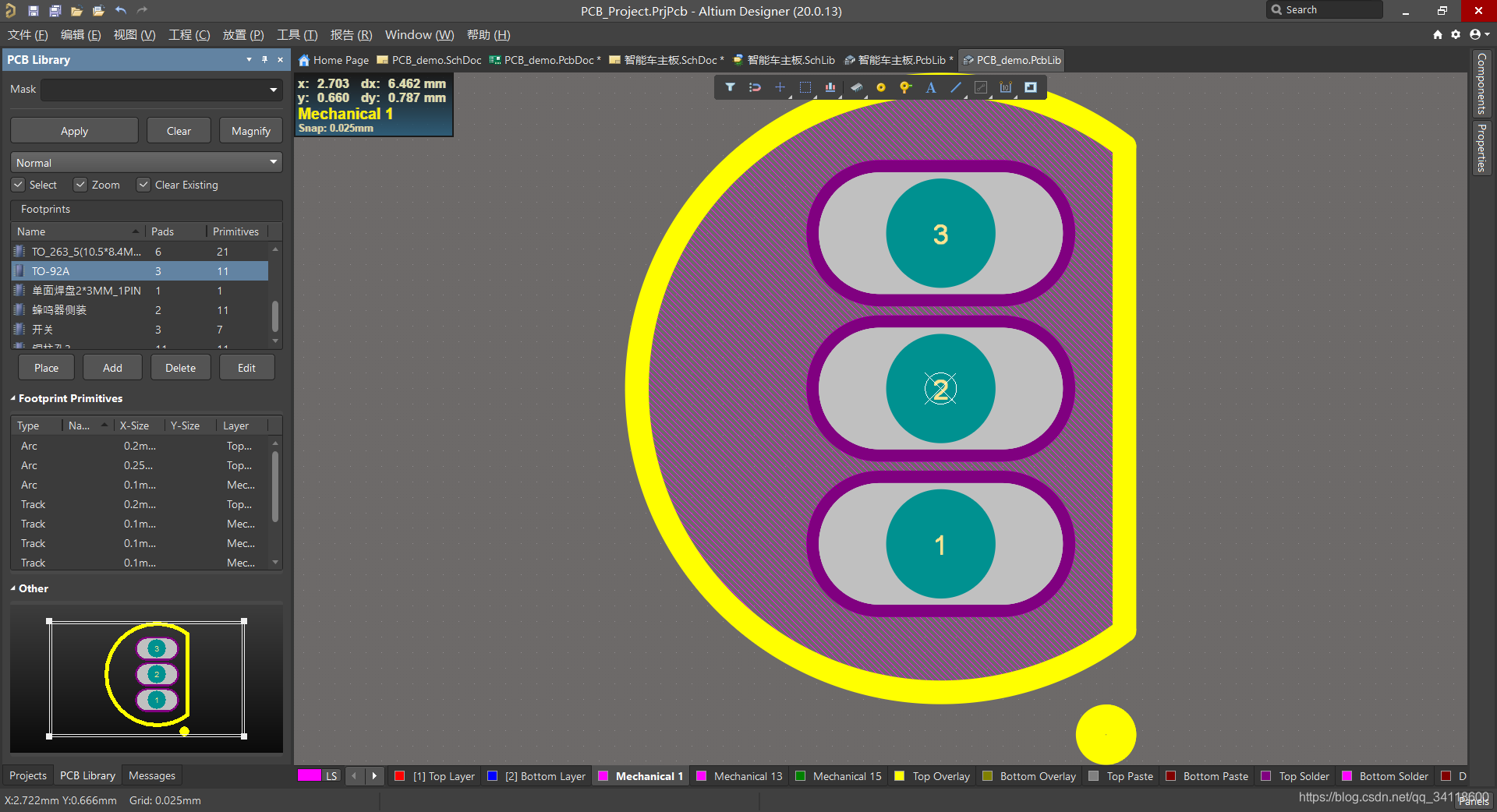

全改完。三极管这个焊盘PCB上不能写字母都是数字，所以数字要和原理图的管脚对应。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
