TCEC规范

中国电力企业联合会标准

电动汽车充换电服务信息交换(Charging and battery swap service information exchange for electric vehicles)

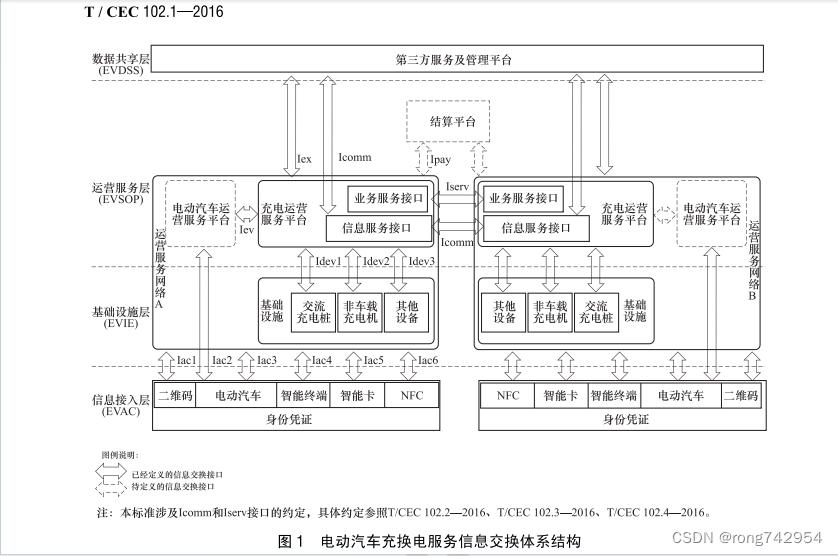

1.电动汽车充换电服务信息交换体系 T/CEC 102.1-2016

接口
Icommon	两个电动汽车充换电服务平台之间的公共信息交换接口
Iserv	两个电动汽车充换电服务平台之间的业务信息交换接口
Iac	电动汽车使用者与电动汽车充换电服务平台之间的身份识别信息交换接口
Ipay	电动汽车充换电服务平台与支付平台之间信息交换接口
Iev	电动汽车充换电服务平台与电动汽车运营平台之间信息交换接口
Idev	充换电基础设施与电动汽车充换电服务平台之间信息交换接口
Iex	电动汽车充换电服务平台与第三方服务及管理平台之间信息交换接口

1.电动汽车交换点服务信息交换服务流程

1.业务角色

电动汽车基础设施
电动汽车使用者
基础设施运营商
客户归属运营商

2.公共信息服务交换流程

发布流程
查询流程
统计流程

3.业务信息服务交换流程

身份识别基本流程
充电启动与停止流程
充电交易支付流程
充电结算流程

4.电动汽车充换电服务信息交换功能

平台认证
用户认证
设备认证
业务策略
充电业务
充电订单
订单对账

2.公共信息交换规范 T/CEC 102.2-2016

规定了电动汽车充换电业务信息服务交换规范，涵盖公共信息交换的功能描述、信息模型及接口协议，定义了T/CEC 102.1-2016中的公共信息接口(Icomm)

适用于归属不同运营商的电动汽车充换电运营服务平台之间的充换电服务信息交换,以及电动汽车充换电运营服务平台与第三方服务及管理平台之间的信息交换。

1.公共信息接口功能描述

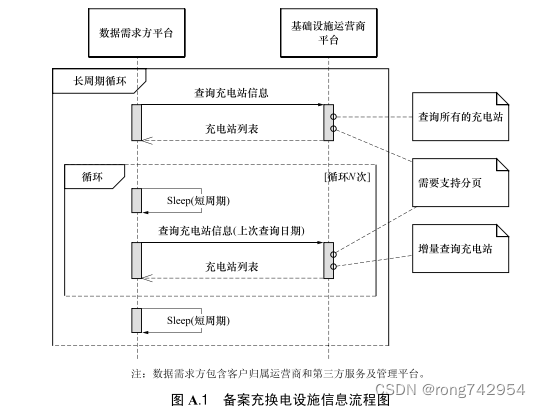

1.获取充电设施信息

2.同步充电设备运行状态

运营商电站数量较大，应在系统初始化时调用

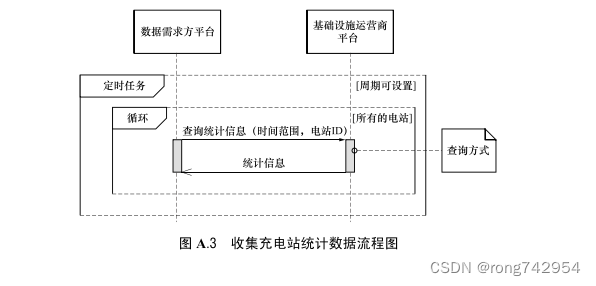

3.收集充电站统计信息

2.公共信息对象

基础设施运营商信息(OperatorInfo)
充电站信息(StationInfo)
充电站状态信息(StationStatusInfo)
充电设备信息(EquipmentInfo)
充电设备接口信息(ConnectorInfo)
充电设备接口状态(ConnectorStatusInfo)
充电站统计信息(StationStatsInfo)
充电设备统计信息(EquipmentStatsInfo)
充电设备接口统计信息(ConnectorStatsInfo)

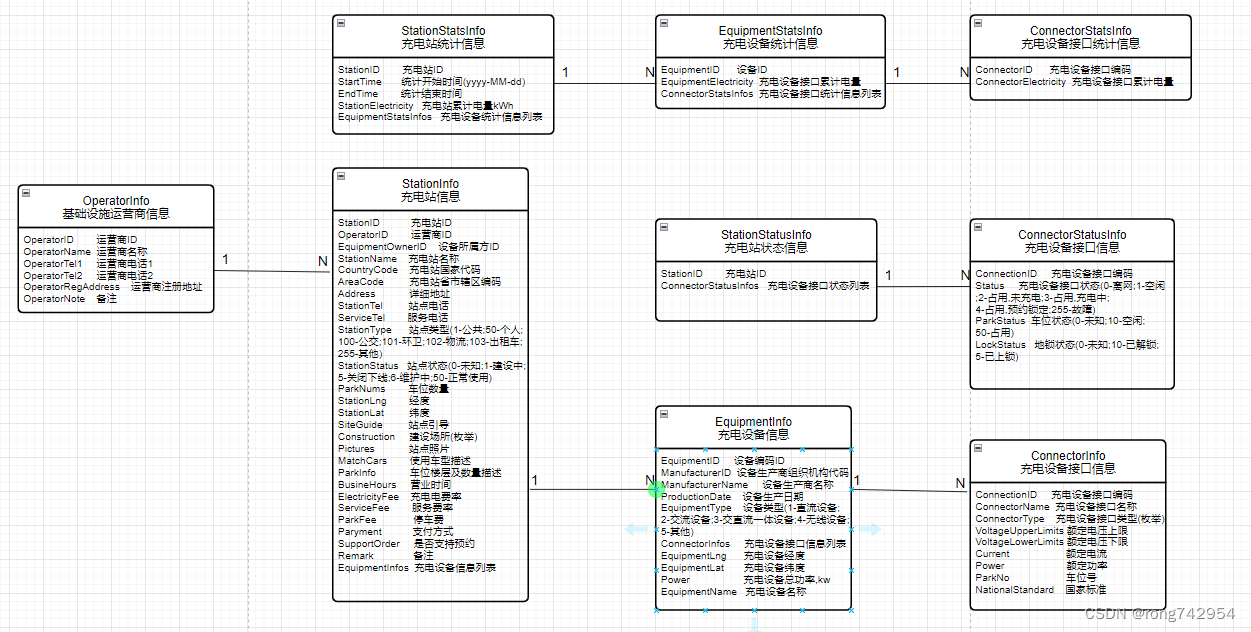

TCEC 公共对象关系图

ConnectorType:
1:家用插座(模式2);
2:交流接口插座(模式3,连接方式B)
3:交流接口插头(带枪线，模式3,连接方式C)
4:直流接口枪头(带枪线，式4)
5:无线充电座
6:其他

3.接口规范

1.查询充电站信息

接口名称：query_stations_info
由基础设施运营商方实现接口，数据需求方调用

2.查询统计信息

接口名称：query_station_stats
由基础设施运营商方实现接口，数据需求方定期调用

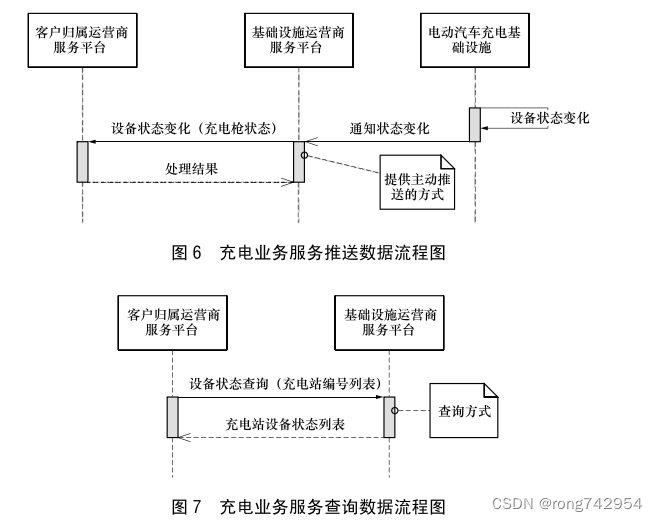

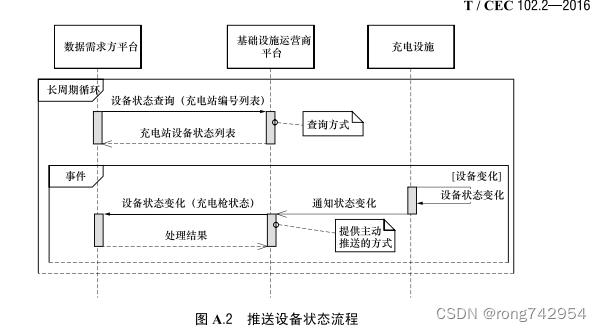

3.设备状态变化

接口名称: notification_stationStatus
由数据需求方实现此接口，基础设施运营商方调用
查询的最小单位：ConnectorStatusInfo

4.设备状态查询

接口名称: query_station_status
由基础设施运营商方实现此接口，数据需求方调用
查询的最小单位：StationID

3.业务信息交换规范 T/CEC 102.3-2016

规定了电动汽车充换电业务信息服务交换的方法，包括业务信息交换的接口流程、接口功能和接口协议。

适用于不同运营服务平台之间的交换电服务信息交换，以及电动汽车充换电服务平台与第三方服务及管理平台之间的信息交换

1.业务信息交换流程

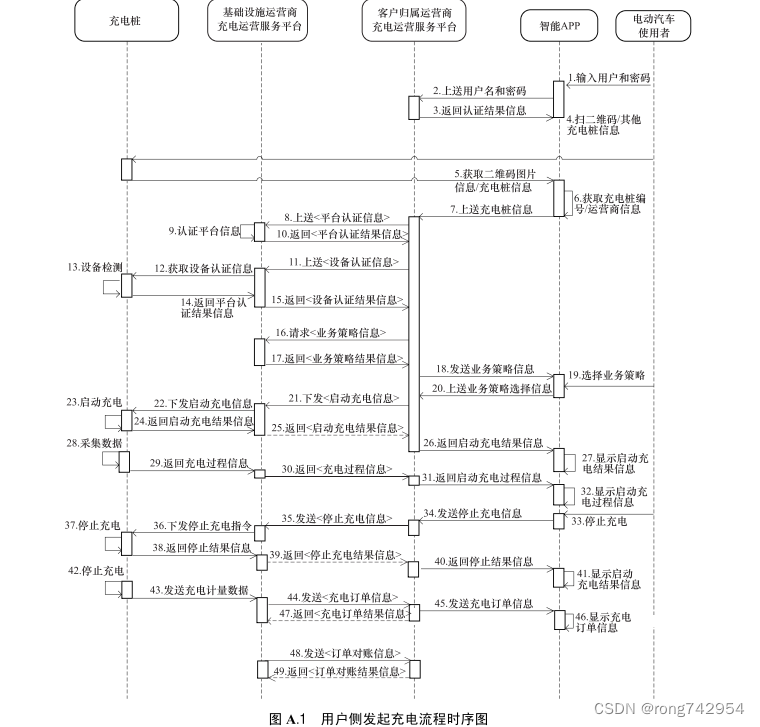

1.客户侧发起业务交互

客户归属运营商的电动汽车交换电服务平台向基础设施运营商发起信息交换业务。

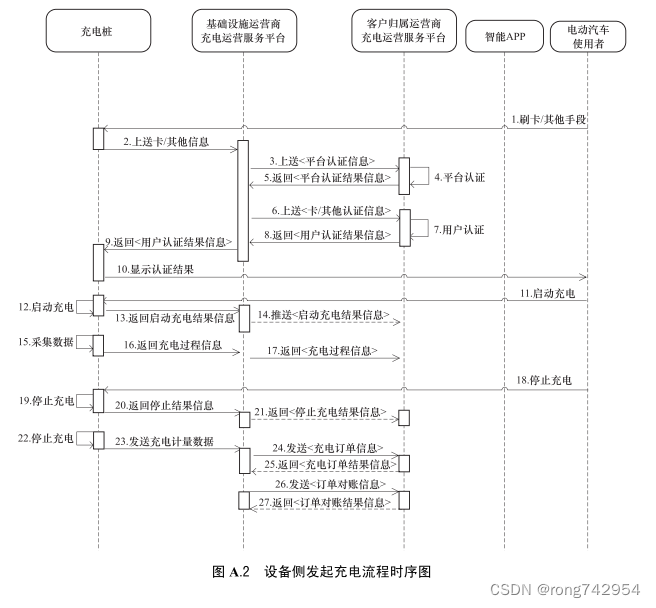

2.设备侧发起业务交互流程

2.业务信息交换功能

1.设备认证服务

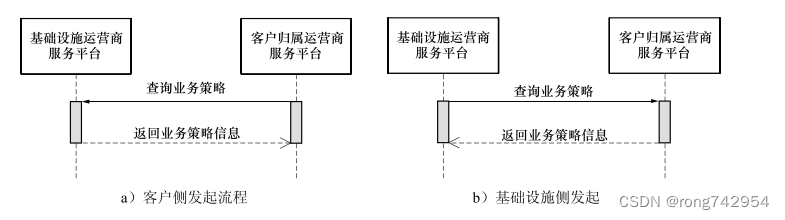

2.业务策略服务

3.启动充电服务

包含请求启动充电，推送启动充电结果

4.充电监控服务

5.充电停止服务

6.充电订单服务

7.订单对账服务

充电停止服务的时候推送

3.业务信息交换接口协议

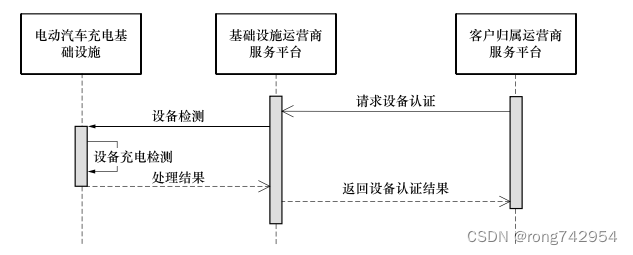

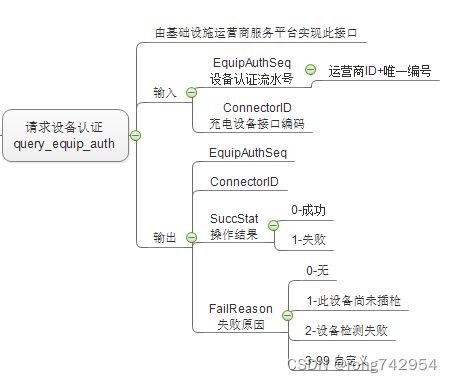

1.请求设备认证

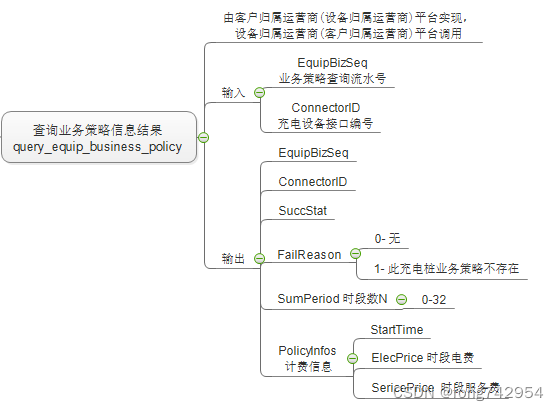

2.查询业务策略信息结果

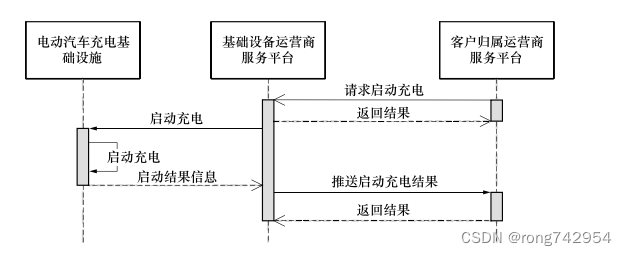

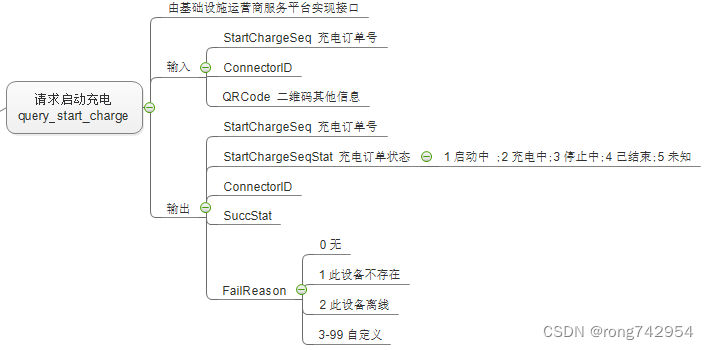

3.请求启动充电

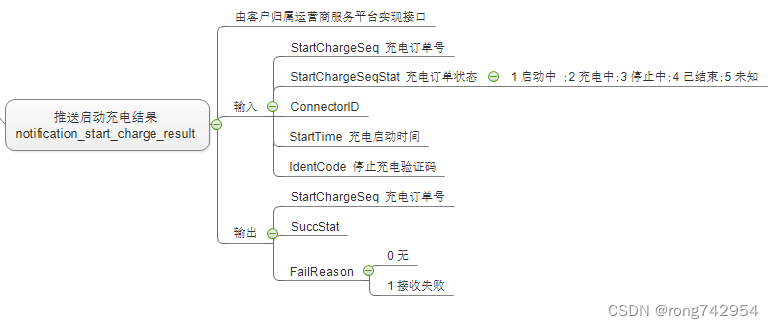

##### 4.推送启动充电结果

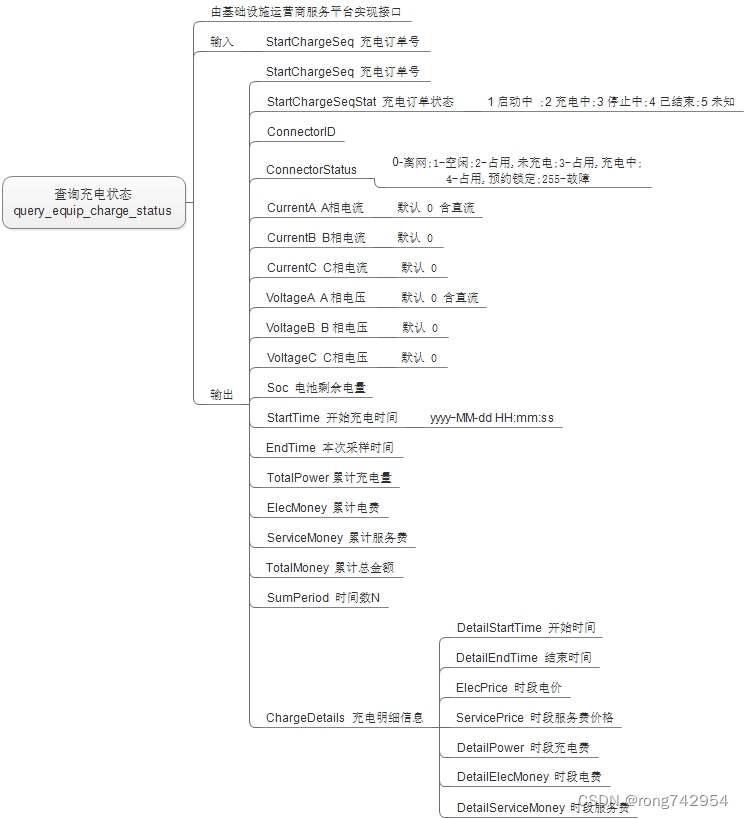

5.查询充电状态

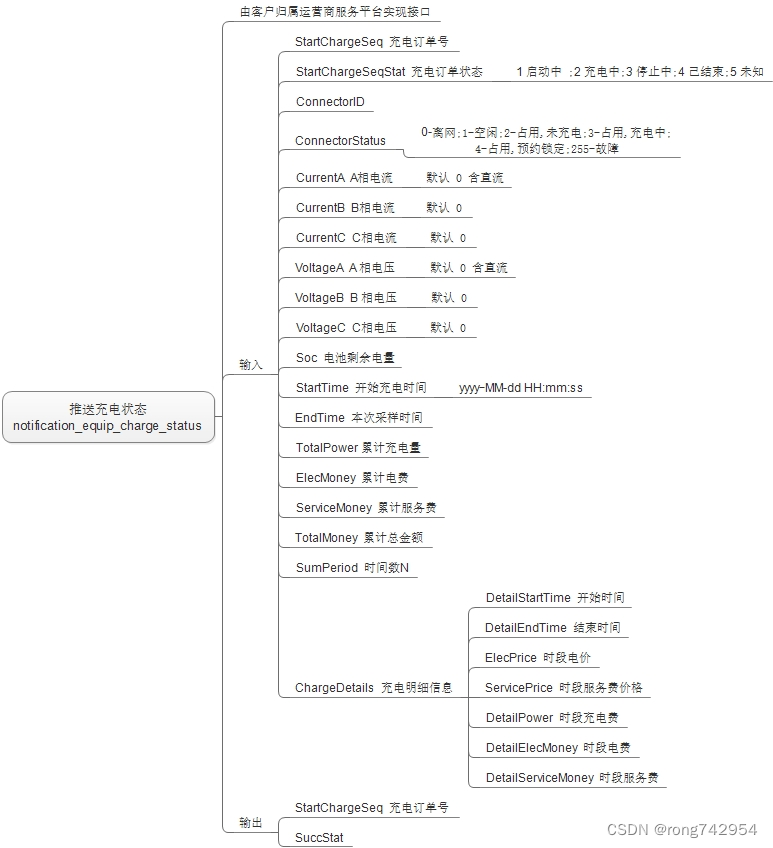

6.推送充电状态

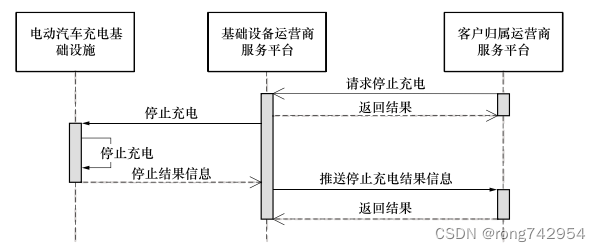

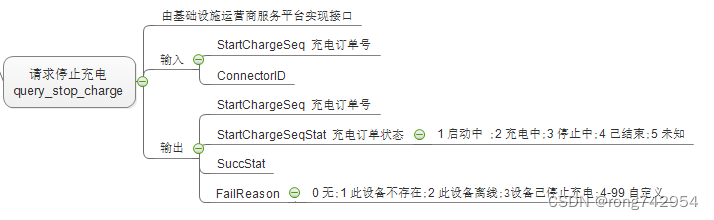

7.请求停止充电

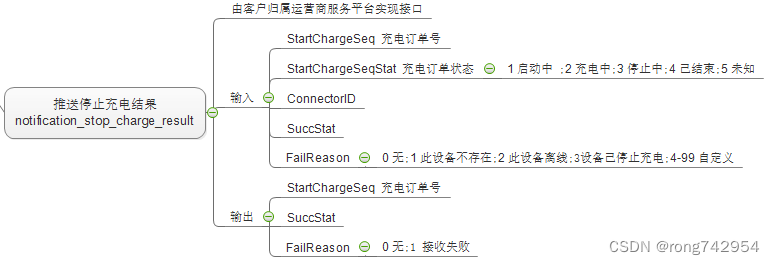

8.推送停止充电结果

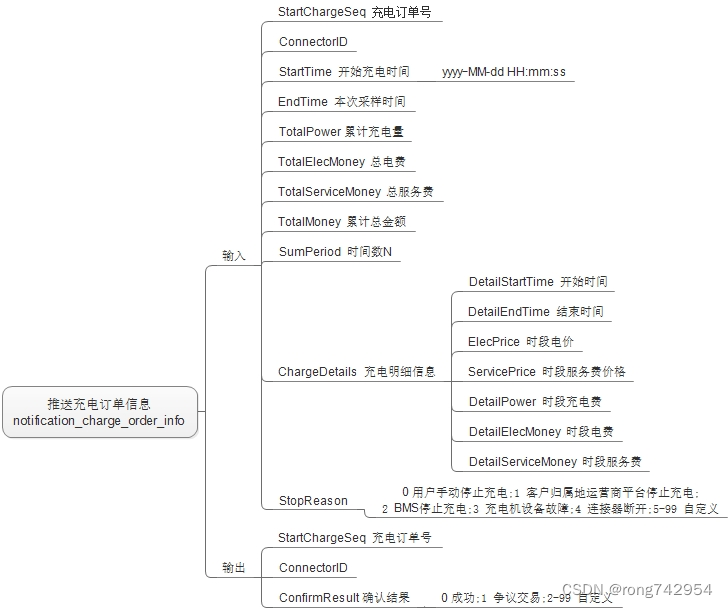

9.推送充电订单信息

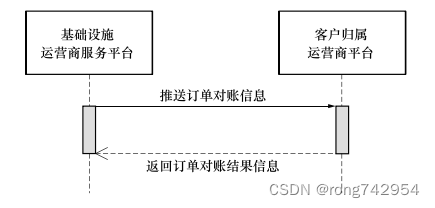

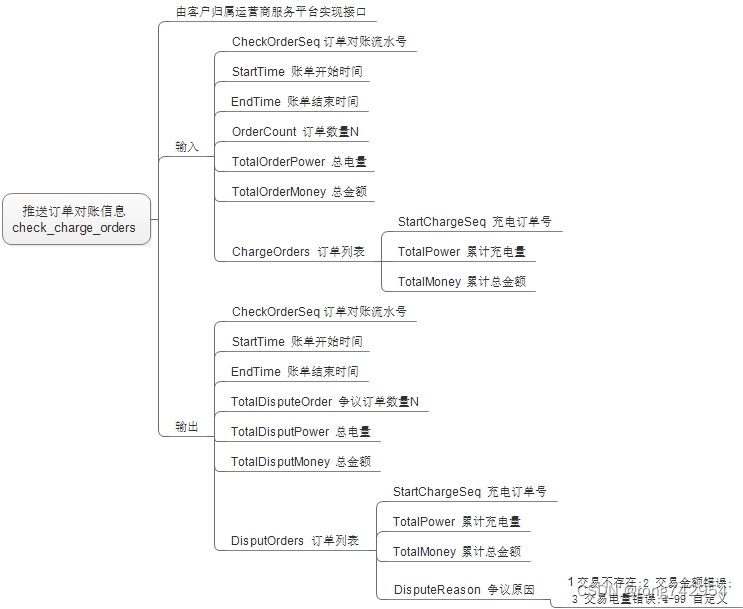

10.推送订单对账结果信息

4.术语

电动汽车使用者 EV Driver
电动汽车充换电服务 EV charging service
电动汽车充换电运营商 EV charging and battery swap service operator
电动汽车充换电服务平台 EV charging and battery swap platform
电动汽车充换电公共服务信息 EV charging and battery swap service common information
电动汽车充换电服务资源信息 EV charging and battery swap service directory information
电动汽车充换电服务统计信息 EV charging and battery swap service statistics infomation
电动汽车充换电服务业务信息 EV charging and battery swap service business information
电动汽车充换电业务漫游	   EV charging and battery swap service roaming
基础设施运营商			 service operator of EVI
客户归属运营商          service operator for EV Driver
公共信息交换接口 		EV charging and battery swap service business information interface
实现公共信息交换的接口   Icommon接口
电动汽车充换电服务结算协议 Accounting agreement
电动汽车充换电服务结算平台 Clearing house
信息交换功能实体 		Function unit
第三方服务及管理平台     Third-party services and management platform
经销商 dealer
