纯正弦波逆变器

      纯正弦波逆变器其实是使用了类似数字功放的技术。使用三角波对50Hz的正弦波通过比较器进行采样，得到一系列疏密不均匀的方波;使用这种方波通过MOS驱动全桥，再经过变压器次级滤波后就能从另一侧得到纯正弦波的交流电。

       所以，分立器件实现可以用大名鼎鼎的SG3525A先搭接一个数字功放电路，然后再使用一个50Hz的正弦波振荡器驱动它。后端使用MOS全桥+合适的变比变压器即可得到220伏纯正弦波。

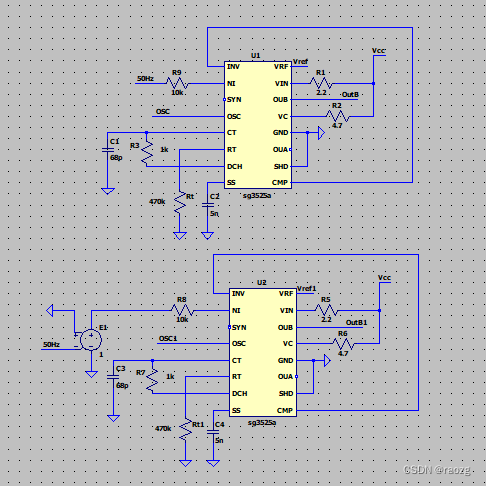

简单粗暴的使用2片SG3525A,  一片负责正半周, 一片负责负半周

驱动全桥

在Vout-Vcom之间得到仿真波形

这个波形有失真, 需要利用运放采样并反馈到SG3525A与输入的50Hz正弦进行比较进行稳幅及波形跟踪。

        若使用单片SG3525A芯片，则输入50Hz半波，且需要做采样波形分配，依次将连续2个半波的采样信号分离，一组用于正半周从OUTB输出，一组用于负半周从OUTA输出（SG3525A刚好有2个输出）

       若使用单片机，则在其内固化好疏密方波采样数据，直接使用两个IO端口产生类似的疏密方波信号，再驱动全桥驱动电路即可。
