📘前言

🍅 本地唤醒需求如下：
1、网络处于睡眠状态，运行CANoe；
2、触发DUT本地唤醒事件，DUT正常通信；
3、检测DUT发送的前10帧NM报文周期NmImmediateNmCycleTime；
4、检测DUT发出的第10帧后的NM报文周期NmMsgCycleTime。

🍅 被动唤醒需求如下：
1、网络处于睡眠状态，运行CANoe；
2、仿真发送有效的NM报文，唤醒网络；
3、检测DUT发送的3帧NM报文周期NmMsgCycleTime；

请添加图片描述

📙网络管理状态机

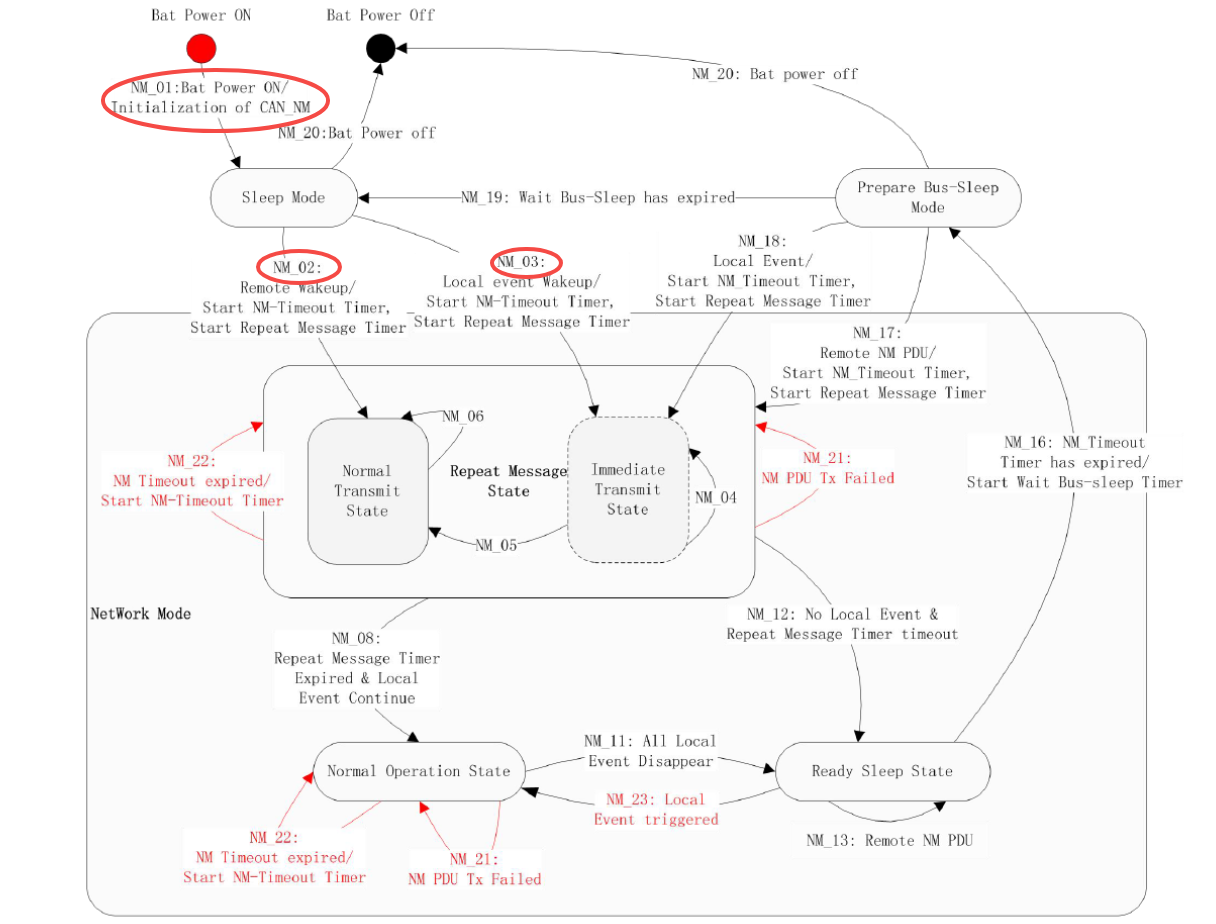

不同的项目网络管理状态机会有差异，下图仅供参考。
Repeat Message Timer是AUTOSAR网络管理中的关键定时器，用于控制节点在进入重复报文状态（RMS）后的行为。RMS时间不同项目需求不用，本项目需求为3000ms ,偏差为±50ms。
如下图所示：DUT由两类方式进入RMS状态

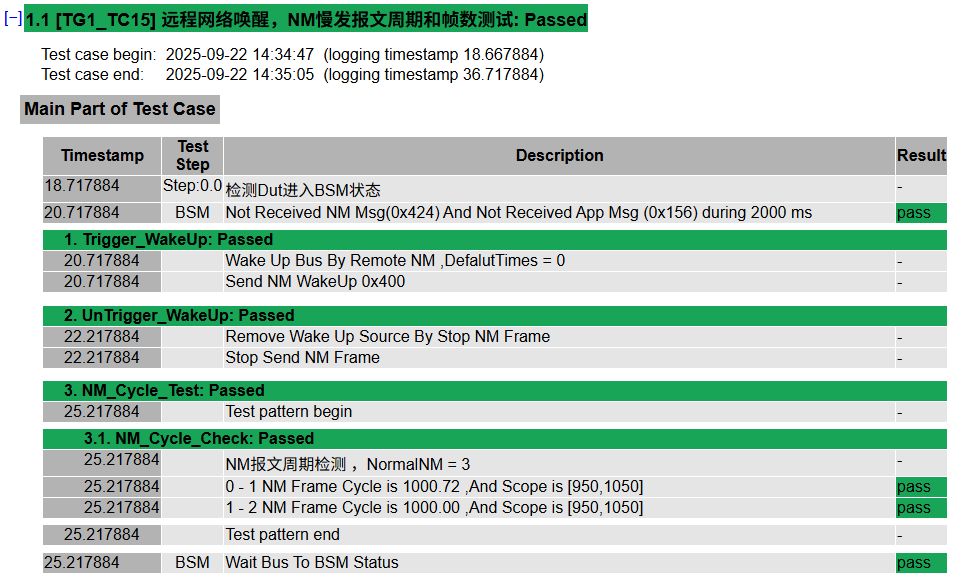

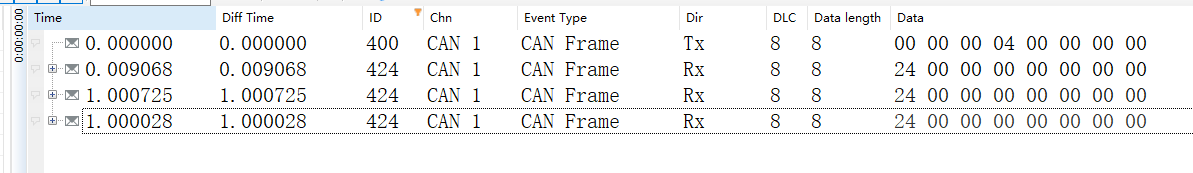

- NM_02 : Remote Wakeup 也就是被NM报文唤醒，属于被动唤醒，DUT将以某个周期发送指定帧数的NM报文，本项目的DUT将以1000ms周期发送3帧NM报文，也就是3000ms。如果

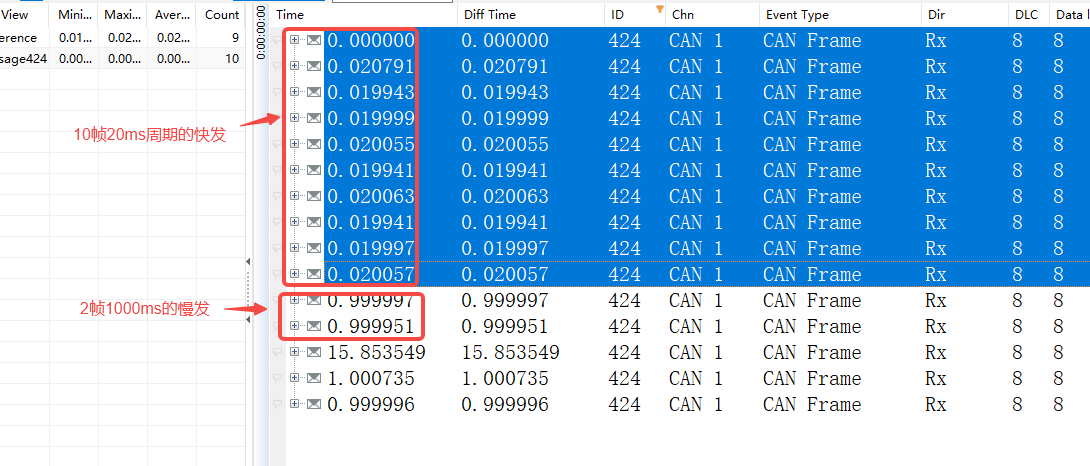

- NM_03 : Local Event Wakeup 也就是本地条件唤醒，DUT将以另一种方式发送NM报文表示被唤醒（即 Immdiate Transmit）,DUT会先快速周期的发送指定帧数的NM报文，然后再以正常周期发送报文。本项目的DUT将以20ms周期快速发送10帧NM报文，然后再以1000ms周期发送2帧NM报文。

在这里插入图片描述

🍅 用例设计代码

因为工程大，代码关联多，这里只列出测试用例的代码，不展开步骤/函数内部的具体实现，读者可以参考下设计思路。
- DUT_Check_In_BSM_Status：通过判断是否收到DUT发送的App和NM报文，来判断DUT是否处于BSM状态.
- Trigger_WakeUp: 唤醒DUT的方式有很多，通过type变量选择唤醒方式。
- Test_Flag_Init：初始化一些变量，这些变量会开始在on message 中接收数据
- NM_Cycle_Test：用于判断测试结果。

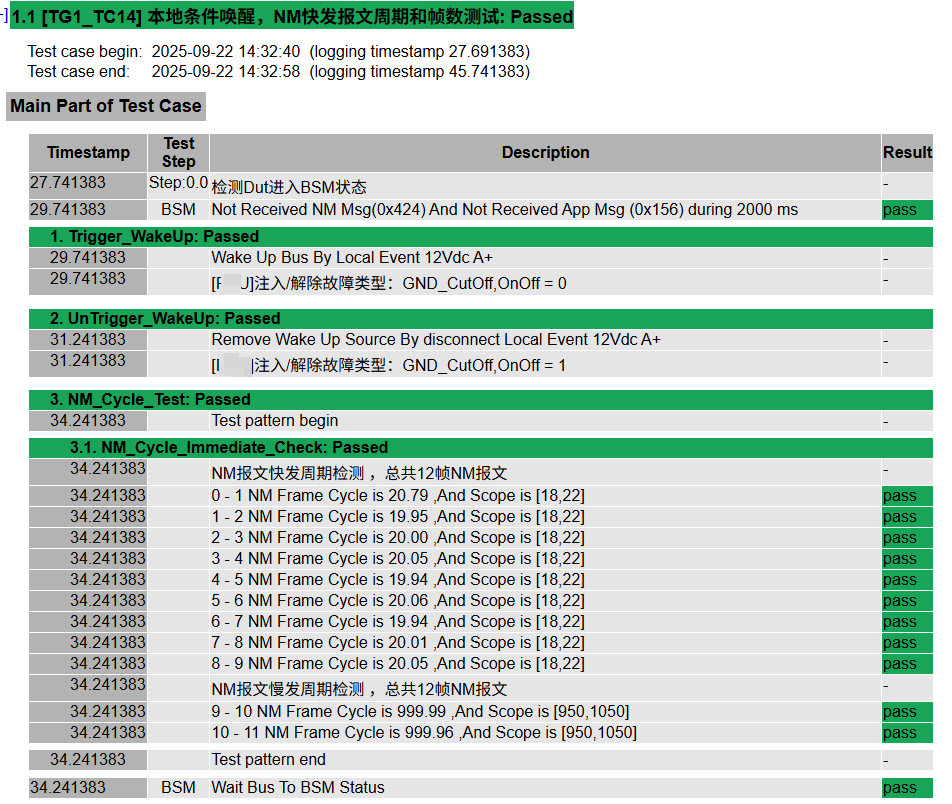

testcase TG1_TC14_NM_Cycle_Test(int type)
{
  TestStep_i=0;SubtestStep_i=0;
  testGetCurrentTestCaseTitle(Title,elcount(Title));
  Start_Logging("Logging",loggingStoragePath, "",Title,TraceType,50);

  TestStep_Descriable(TestStep_i,SubtestStep_i,"检测Dut进入BSM状态");
  DUT_Check_In_BSM_Status(g_NM_Tx_ID,g_TX_APPMsgID,2000);

  Test_Flag_Init();

  Trigger_WakeUp(type);
  testWaitForTimeout(T_Repeat_Message_Timer*0.5);
  UnTrigger_WakeUp(type);
  testWaitForTimeout(T_Repeat_Message_Timer);

  NM_Cycle_Test(type);

  NM_Check_Flag = 0;
  DUT_Wait_To_BSM_Status();
  Stop_Logging("Logging",1000);
}
testfunction NM_Cycle_Test(byte type)
{
   if(type == WakeUpBy_NM)
  {
    NM_Cycle_Check(T_Normal_NM_Cycle);
  }
  else  if(type == WakeUpBy_Local)
  {
     NM_Cycle_Immediate_Check(T_Immediate_NM_Cycle,T_Normal_NM_Cycle);
  }
 else
  {
    NM_Cycle_Immediate_Check(T_Immediate_NM_Cycle,T_Normal_NM_Cycle);
  }
}
