大家好，村雨本雨又来发教程了

最近在搞小主机，之前hp400g3仅仅200多元成功核显直通HDMI，作为简单NAS、解码机、伺服机、中控都非常棒，待机仅9w

村雨Murasame：【教程】7代核显直通HDMI成功输出画面 PVE下7代intel核显直通14 赞同 · 4 评论文章​编辑

最近又搞了个NUC9i5版本，准备弄个双系统同时用，这是核显直通并输出HDMI的教程。

这个方法和之前惠普小主机方案还不太一样，折腾了好久，拿出来做个图文教程吧

核显直通

笔记本核显跟台式机不一样，不能学hp400g3这种用seabios+q35的方式，要用ovmf+i440的形式

基于PVE8新的8.2.2，差别不大就行

换源

执行

apt install apt-transport-https ca-certificates

先更改

vi /etc/apt/sources.list

原来的注释或全部删除，用下面的代替

# 8.0清华源
deb https://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm main contrib non-free non-free-firmware
deb https://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm-updates main contrib non-free non-free-firmware
deb https://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm-backports main contrib non-free non-free-firmware
​
# security updates
deb https://security.debian.org/debian-security bookworm-security main contrib non-free non-free-firmware

更改

vi /etc/apt/sources.list.d/pve-enterprise.list

用下面的代替

# 8.0
deb https://mirrors.tuna.tsinghua.edu.cn/proxmox/debian bookworm pve-no-subscription

PVE8还需要改一下ceph

vi /etc/apt/sources.list.d/ceph.list

修改：

deb https://mirrors.ustc.edu.cn/proxmox/debian/ceph-quincy bookworm no-subscription

最后更新一下：

apt-get update

pvetools

先删除企业源：

rm /etc/apt/sources.list.d/pve-enterprise.list

可以采用下面的命令：

export LC_ALL=en_US.UTF-8
apt update && apt -y install git && git clone https://gitee.com/fanjinhong/pvetools8.git && chmod -R 777 ~/pvetools8

启动工具（cd到目录，启动工具）

cd ~/pvetools
​
./pvetools.sh

这个工具自己进行一下基本设置就行了，不再赘述

开启IOMMU

此步骤几乎为必须，启动内核IOMMU支持

vi /etc/default/grub

修改/etc/default/grub

GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt pcie_acs_override=downstream video=efifb:off,vesafb:off video=simplefb:off vfio-pci.ids=8086:3e9b"

更新以生效

update-grub

屏蔽驱动

编辑

vi /etc/modprobe.d/blacklist.conf

添加内容

# block AMD driver
blacklist radeon
blacklist amdgpu
​
# block NVIDIA driver
blacklist nouveau
blacklist nvidia
blacklist nvidiafb
​
# block INTEL driver
blacklist snd_hda_intel
blacklist snd_hda_codec_hdmi
blacklist i915
​
options vfio_iommu_type1 allow_unsafe_interrupts=1
​

加载相应的内核模块

vi /etc/modules

追加，有了就不需要了

vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd

将设备加入进vfio

找到id

lspci -D -nnk | grep VGA

得到

0000:00:02.0 VGA compatible controller [0300]: Intel Corporation CoffeeLake-H GT2 [UHD Graphics 630] [8086:3e9b]
​

id就是

​
uhd630 8086:3e9b
​

用于添加直通组

vi /etc/modprobe.d/vfio.conf

我的是：

options vfio-pci ids=8086:3e9b
​

防止在win10中显卡代码43

添加options防止VM死机

vi /etc/modprobe.d/kvm.conf

追加

options kvm ignore_msrs=1

信任设备 允许不安全中断

echo "options vfio_iommu_type1 allow_unsafe_interrupts=1" > /etc/modprobe.d/iommu_unsafe_interrupts.conf

更新配置

更新内核并重启PVE

update-initramfs -u -k all

reboot

虚拟机win10的安装配置

基本的安装配置就省略了，说一下关键点：

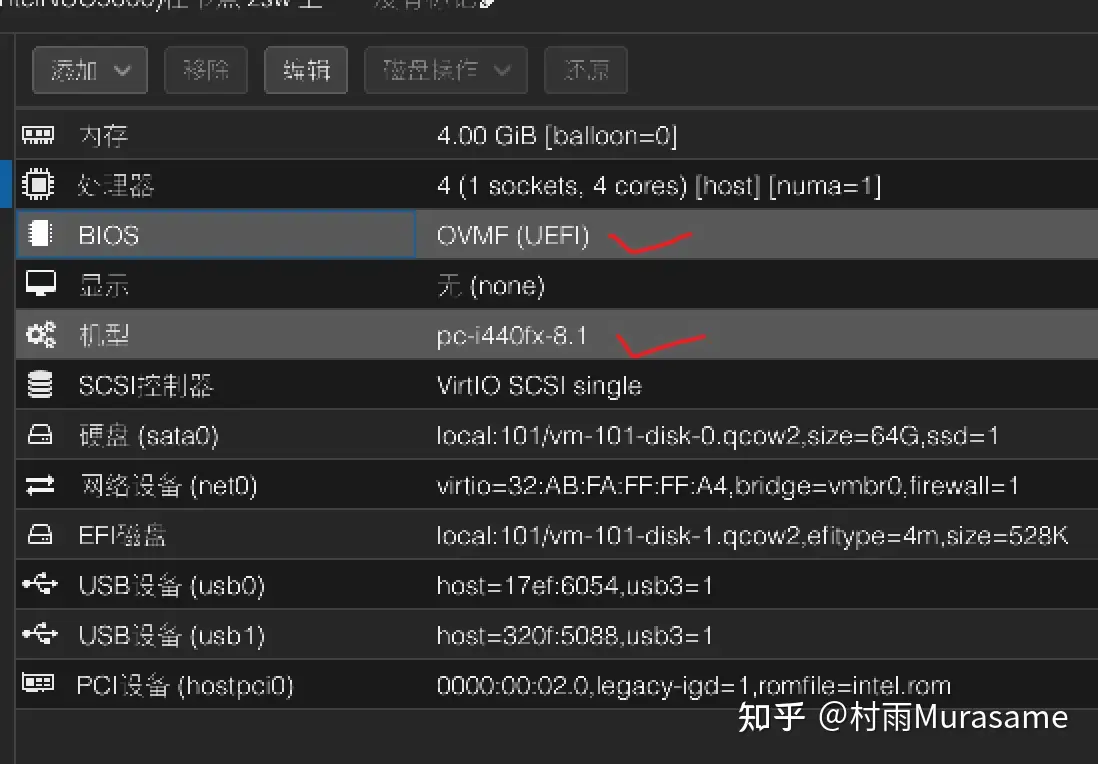

修改虚拟机配置

vim /etc/pve/qemu-server/101.conf

仅供参考

  1 agent: 1
  2 args: -set device.hostpci0.addr=02.0 -set device.hostpci0.x-igd-gms=0x2 -set device.hostpci0.x-igd-opregion=on
  3 balloon: 0
  4 bios: ovmf
  5 boot: order=sata0
  6 cores: 4
  7 cpu: host
  8 hostpci0: 0000:00:02.0,legacy-igd=1,romfile=intel.rom
  9 ide2: local:iso/virtio-win-0.1.248.iso,media=cdrom,size=715188K
 10 machine: pc-i440fx-8.1
 11 memory: 5000
 12 meta: creation-qemu=8.0.2,ctime=1711402563
 13 name: win10intelNUC9
 14 net0: virtio=32:AB:FA:FF:FF:A4,bridge=vmbr0,firewall=1
 15 numa: 1
 16 ostype: win10
 17 sata0: local:101/vm-101-disk-0.qcow2,size=64G,ssd=1
 18 scsihw: virtio-scsi-single
 19 smbios1: uuid=fd552288-cbaf-4abf-9da8-9000b26a336e
 20 sockets: 1
 21 startup: up=30
 22 usb0: host=17ef:6054,usb3=1
 23 usb1: host=320f:5088,usb3=1
 24 vga: none
 25 vmgenid: 23cba06d-5792-40bd-a334-0c8482e2ab7a

主要注意几个点：

1、args参数这一行

args: -set device.hostpci0.addr=02.0 -set device.hostpci0.x-igd-gms=0x2 -set device.hostpci0.x-igd-opregion=on

2、hostpci0这一行

hostpci0: 0000:00:02.0,legacy-igd=1,romfile=intel.rom

注意，romfile这个文件要自己下载，下载地址是：

https://www.123pan.com/s/20P0Vv-d2A6H.html

3、vga，记得设置为none，因为已经设置了“legacy-igd=1”，因此必须为none

遗留问题

1、直通雷电口，发现并不能使用

2、找不到声卡，无法通过HDMI输出声音

先到这里吧，后续又机会再补充，我是村雨，下期见
