大家好，我是村雨Mura，好久没写教程了，本期是7代核显直通，重点在于HDMI输出画面

本教程理论上适用于4代以后intel带核显CPU，如果你有直通成功经验欢迎评论区分享

前面有点啰嗦，想直接看教程，直接跳到“核显直通 HDMI输出画面”那里

为什么有这篇教程？

因为可以低价体验AIO！在我看来不能直通HDMI的核显直通，是不完美的！

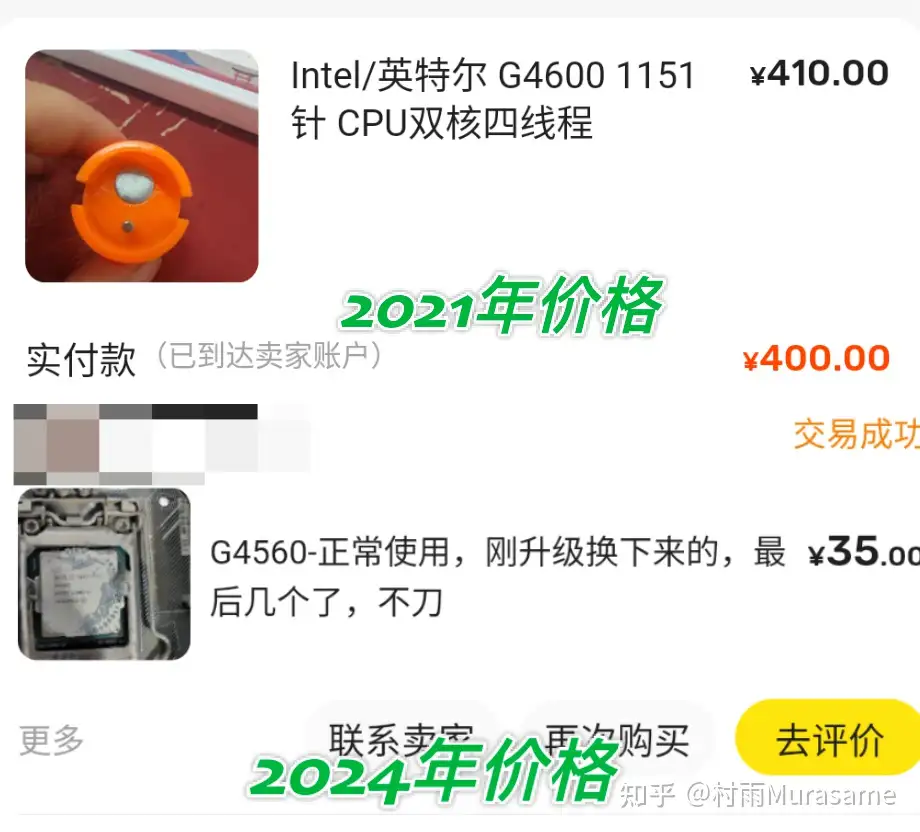

例如目前7代的G4560已经从三年前的400元，降低到30元，1折！

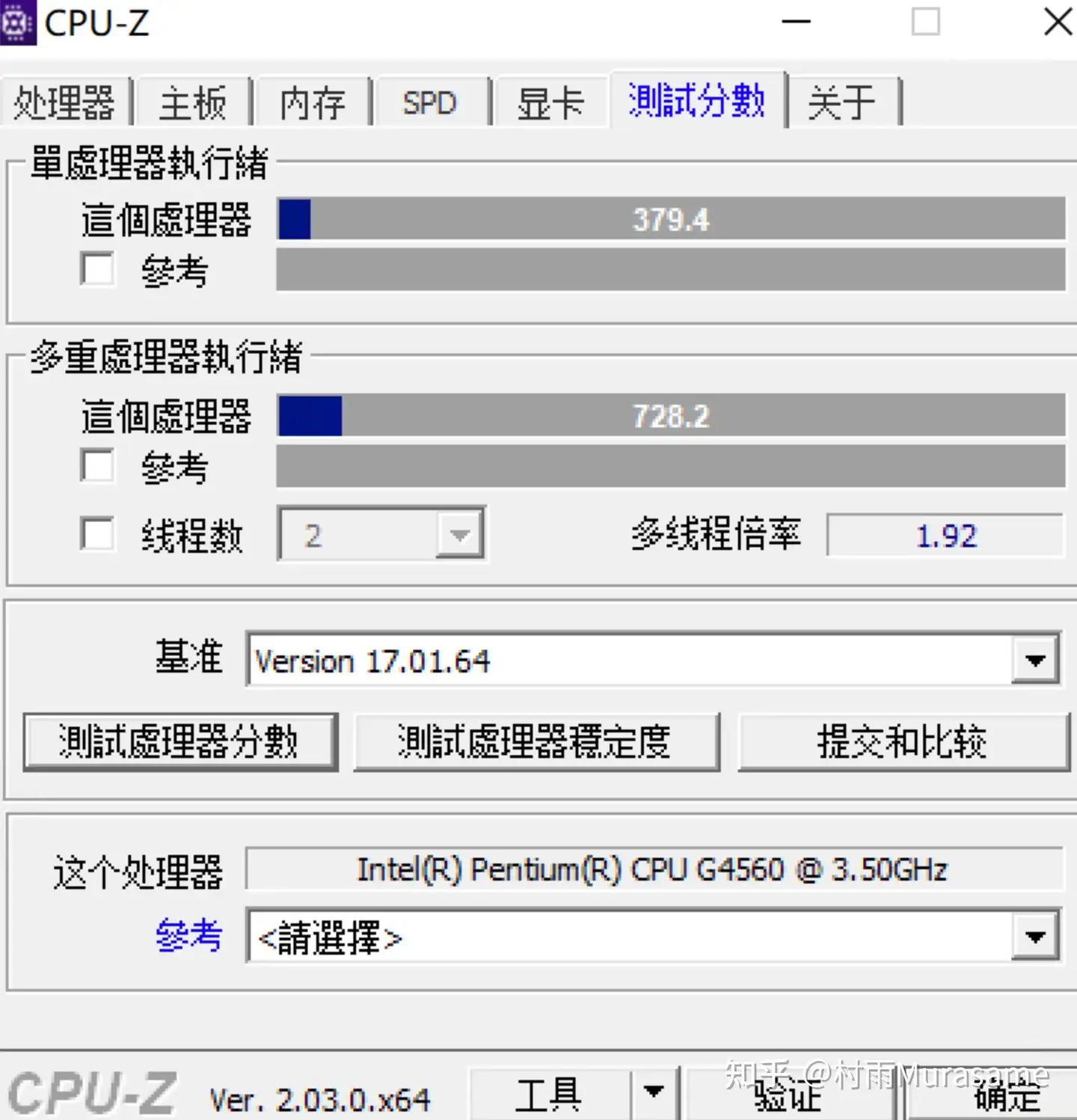

为什么G4560这么香呢？直接上CPUZ跑分图，然后解释

下面是热门小NAS的CPU性能，都以CPUZ作为参考：

J1900与J3455差不多，但J3455是4核心，J1900是2核心，CPUZ单核100；
N4000和J4125差不多，J4135略强，单核200；
N5105在单核250这个区间；
N100则接近单核400，与G4560单核接近，区别只是N100制程、还有核显强大很多

前不久群里有朋友刷N4000的机器，pdd好像准系统400元拿下，我笑而不语（PS：未必CPU越强越适合）

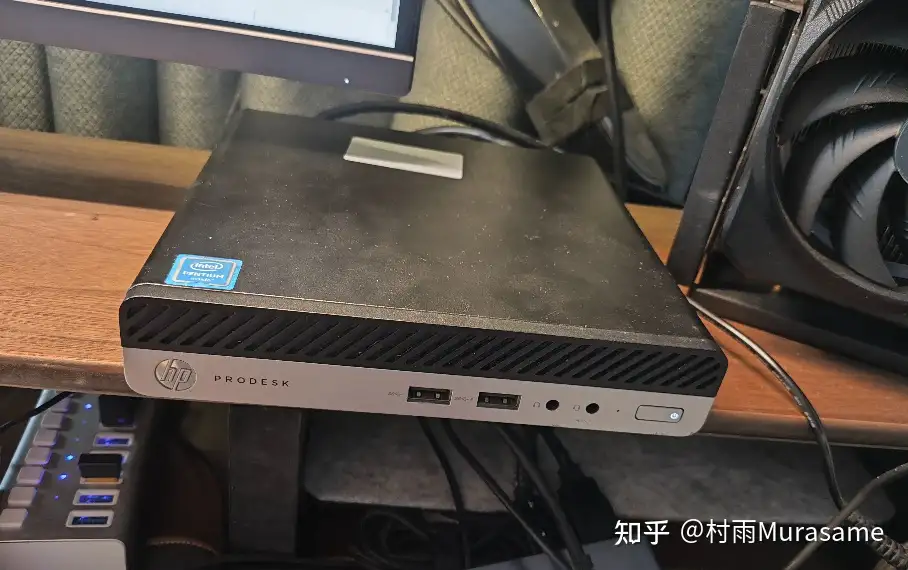

于是，我掏出了我的惠普hp400G3，准系统价格如下：

hp400G3 190元
电源线90w配套的 25元

合计：215元

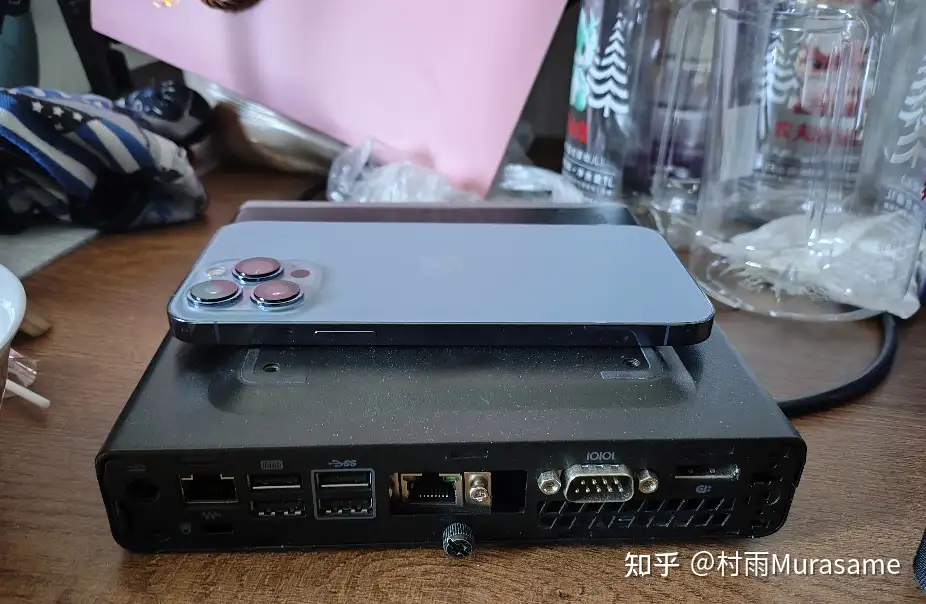

体积大小大约比iPhone大一点点，准系统差不多200元冒个头。CPU性能大约是J4125两倍，价格只要一半不到，阁下要如何应对呢？

上图，其实我改装过了，改成了双网口。不过双网口不是必备的，单臂路由一样可用。

完整一套机器和成本如下：

hp400G3 190元
电源线90w配套的 25元
CPU是4560 30元
内存4G   25元，两条8G，共50元
固态硬盘1：sata口 256G致钛sc001 110元
固态硬盘2：nvme口 傲腾M10 16G  15元
无线网卡转有线网卡：M.2 A+E KEY 转 RTL8111 32元

组一个玩AIO的机器最终成品，注意是成品，不是准系统，合计：大约450元

可以这么说，目前正常价格下，500元以内AIO，这个性价比就是最高的！

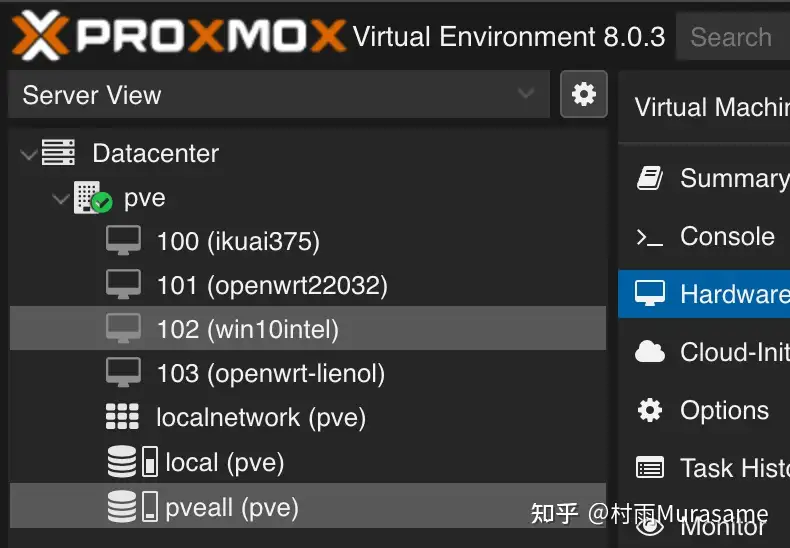

我AIO后的虚拟机如下：

对于一个双核4现成的CPU来说，极限应该也就是这样了，解释一下为什么？

1、ikuai

因为家里有跑pcdn赚个电费，这玩意太吃上行带宽，不QOS真搞不定，ikuai的流控是刚需。真不想折腾ROS

2线程+1G内存+4G存储即可

2、openwrt

自编译，作为旁路由使用，兼顾部分其它功能，负责留学，DNS，穿透等

1线程+500M内存+1G存储即可

3、Windows10 22H

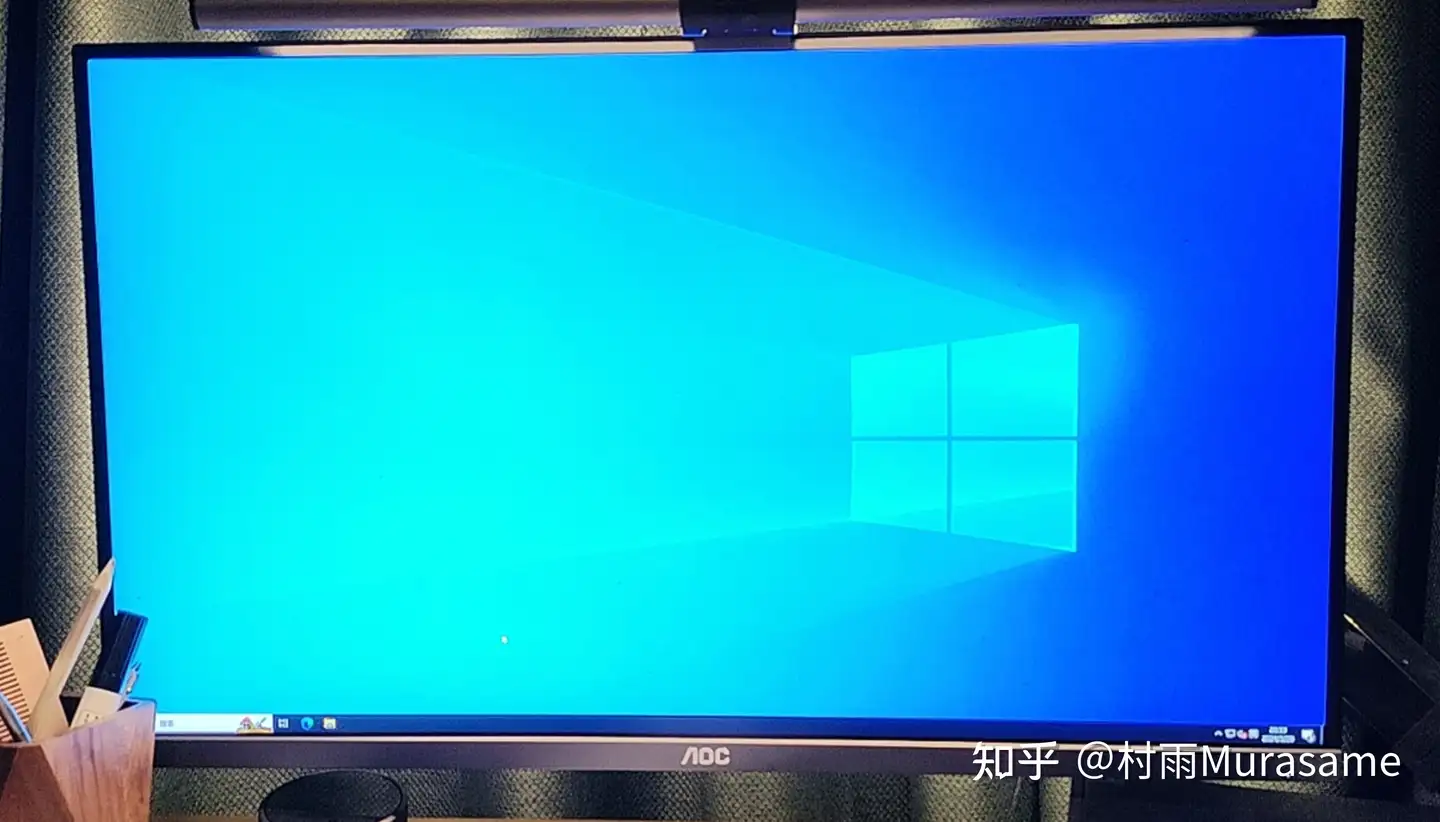

直通核显，成功硬解的同时，外接键鼠，可以浏览网页，打网游，接电视可以看片。也是本期重点

可以看到这里还是捉襟见肘的，毕竟4个线程而已，最多再虚拟个homeassitant基本极限了。

如果绝对线程不够，往上直接就蹦到N100了，超过1000元就可能amd5500/12代i3会更适合，这里不谈了

总之，这套作为入门级AIO，性价比极高，无论作为伺服，还是小白刚入手玩AIO都非常合适

下面开始正式教程

核显直通，HDMI输出画面

前提：

PVE8系统

HP400G3的小主机，CPU采用G4560

这个小主机只有DP接口，我是DP口成功输出画面，未必非要HDMI

legacy方式seabios+q35（seabios+i440fx）

一般核显直通采用UPT方案的ovmf+q35，这种能直通，但hdmi无法输出画面，想hdmi输出画面，还得seabios+q35

下面开始教程

换源

执行

apt install apt-transport-https ca-certificates

先更改

vi /etc/apt/sources.list

原来的注释或全部删除，用下面的代替

# 8.0清华源
deb https://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm main contrib non-free non-free-firmware
deb https://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm-updates main contrib non-free non-free-firmware
deb https://mirrors.tuna.tsinghua.edu.cn/debian/ bookworm-backports main contrib non-free non-free-firmware

# security updates
deb https://security.debian.org/debian-security bookworm-security main contrib non-free non-free-firmware

更改

vi /etc/apt/sources.list.d/pve-enterprise.list

用下面的代替

# 8.0
deb https://mirrors.tuna.tsinghua.edu.cn/proxmox/debian bookworm pve-no-subscription

PVE8还需要改一下ceph

vi /etc/apt/sources.list.d/ceph.list

修改：

deb https://mirrors.ustc.edu.cn/proxmox/debian/ceph-quincy bookworm no-subscription

最后更新一下：

apt-get update

pvetools

先删除企业源：

rm /etc/apt/sources.list.d/pve-enterprise.list

安装：

export LC_ALL=en_US.UTF-8
apt update && apt -y install git && git clone https://gitee.com/fanjinhong/pvetools8.git

这里pvetools的简单使用就不多提了，自行查询使用即可

开启IOMMU

此步骤几乎为必须，启动内核IOMMU支持

vi /etc/default/grub

修改/etc/default/grub

GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt pcie_acs_override=downstream video=efifb:off,vesafb:off"

更新以生效

update-grub

reboot

屏蔽驱动

编辑

vi /etc/modprobe.d/blacklist.conf

添加内容

# block AMD driver
blacklist radeon
blacklist amdgpu

# block NVIDIA driver
blacklist nouveau
blacklist nvidia
blacklist nvidiafb

# block INTEL driver
blacklist snd_hda_intel
blacklist snd_hda_codec_hdmi
blacklist i915

options vfio_iommu_type1 allow_unsafe_interrupts=1

加载相应的内核模块

vi /etc/modules

追加，有了就不需要了

vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd

将设备加入进vfio

找到id

lspci -D -nnk | grep VGA

得到

0000:00:02.0 VGA compatible controller [0300]: Intel Corporation HD Graphics 610 [8086:5902] (rev 04)

id就是

8086:5902

用于添加直通组

vi /etc/modprobe.d/vfio.conf

我的是：

options vfio-pci ids=8086:5902

下面这个是错误的，没有=1

options vfio-pci ids=8086:5902 disable_vga=1

防止在win10中显卡代码43

添加options防止VM死机

vi /etc/modprobe.d/kvm.conf

追加

options kvm ignore_msrs=1

信任设备允许不安全中断

echo "options vfio_iommu_type1 allow_unsafe_interrupts=1" > /etc/modprobe.d/iommu_unsafe_interrupts.conf

更新配置

更新内核并重启PVE

update-initramfs -u -k all

启动文件修改（关键）

vi /etc/default/grub

最后添加核显

GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt pcie_acs_override=downstream video=efifb:off,vesafb:off vfio-pci.ids=8086:5902"

update-grub

reboot

新建虚拟机

注意几个点：

1、如标题说的，用seabios+q35机型

2、内存要大于等于4G

3、与win10版本无关，亲测1903、最新的22H都可以实现

4、无须设置显示为none，必须是std标准，会开不了机。表现为必须有以下参数：

vga: std

5、cpu的hidden可以不设置

6、qemu代理必须有，表现为必须有以下参数：

agent: 1

7、不需要romfile或者其他什么vbios

添加参数

编辑虚拟机，我的是102虚拟机，自己根据实际情况修改

vim /etc/pve/qemu-server/102.conf

虚拟机配置文件第一行，加入下面（一般这个就行，可以照抄）：

args: -device vfio-pci,host=00:02.0,addr=0x02,x-igd-opregion=on

我的虚拟机配置文件参考

  1 agent: 1
  2 args: -device vfio-pci,host=00:02.0,addr=0x02,x-igd-opregion=on
  3 balloon: 0
  4 bios: seabios
  5 boot: order=ide2;sata0
  6 cores: 4
  7 cpu: host
  8 cpulimit: 3
  9 ide0: local:iso/virtio-win-0.1.229.iso,media=cdrom,size=522284K
 10 ide2: local:iso/cn_windows_10_business_editions_version_1903_updated_sept_2019_x64_dvd_2f5281e1.iso,media=cdrom,size=5108536K
 11 machine: pc-q35-8.0
 12 memory: 5096
 13 meta: creation-qemu=8.0.2,ctime=1710945742
 14 name: winintel
 15 net0: virtio=72:50:BC:F4:AF:C5,bridge=vmbr0,firewall=1
 16 numa: 1
 17 ostype: win10
 18 sata0: local-lvm:vm-102-disk-1,size=40G,ssd=1
 19 scsihw: virtio-scsi-single
 20 smbios1: uuid=7d0a1290-d191-4c92-b15f-0135cb220802
 21 sockets: 1
 22 tpmstate0: local-lvm:vm-102-disk-2,size=4M,version=v2.0
 23 vga: std
 24 vmgenid: 2a1e0fa8-b373-4947-a739-dea70e6beafd
