详述墨卡托投影、高斯-克吕格投影及UTM投影的定义及区别

目录

1、墨卡托(Mercator)投影

2、高斯-克吕格(Gauss-Kruger)投影

2.1 高斯-克吕格投影性质

2.2 高斯-克吕格投影分带

2.3 高斯-克吕格投影坐标

3、UTM投影

4、高斯-克吕格投影与UTM投影异同

---

1、墨卡托(Mercator)投影

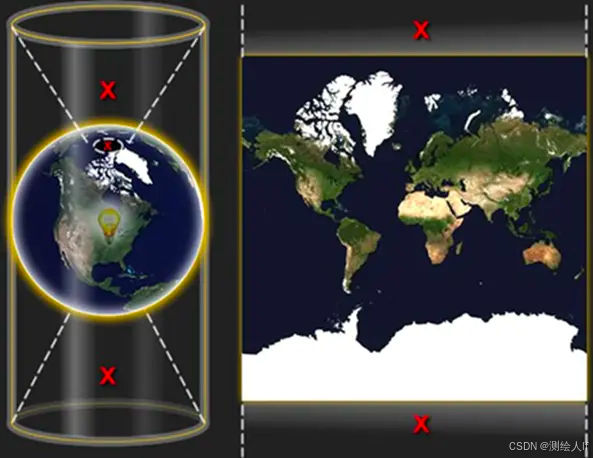

    墨卡托(Mercator)投影，是一种"等角正切圆柱投影”，荷兰地图学家墨卡托（Gerhardus Mercator 1512－1594）在1569年拟定，假设地球被围在一中空的圆柱里，其标准纬线与圆柱相切接触，然后再假想地球中心有一盏灯，把球面上的图形投影到圆柱体上，再把圆柱体展开，这就是一幅选定标准纬线上的“墨卡托投影”绘制出的地图：

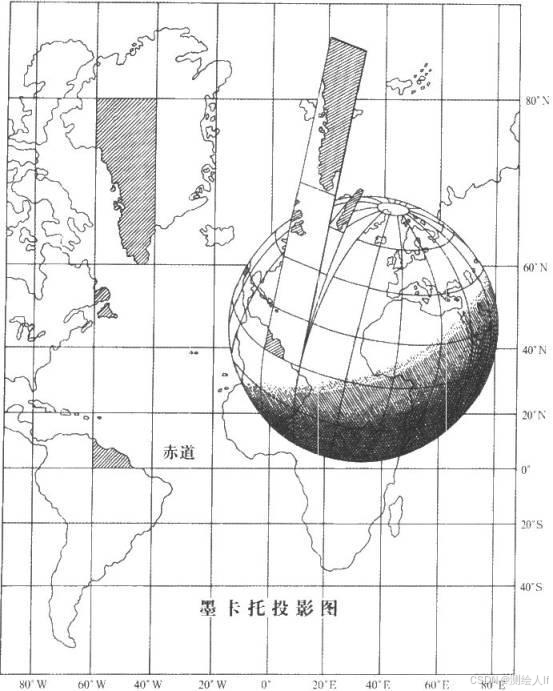

墨卡托投影没有角度变形，由每一点向各方向的长度比相等，它的经纬线都是平行直线，且相交成直角，经线间隔相等，纬线间隔从标准纬线向两极逐渐增大。墨卡托投影的地图上长度和面积变形明显，但标准纬线无变形，从标准纬线向两极变形逐渐增大，如下图所示：

但因为它具有各个方向均等扩大的特性，保持了方向和相互位置关系的正确。在地图上保持方向和角度的正确是墨卡托投影的优点，墨卡托投影地图常用作航海图和航空图，如果循着墨卡托投影图上两点间的直线航行，方向不变可以一直到达目的地，因此它对船舰在航行中定位、确定航向都具有有利条件，给航海者带来很大方便。《海底地形图编绘规范》（GB/T 17834-1999，海军航保部起草）中规定1：25万及更小比例尺的海图采用墨卡托投影，其中基本比例尺海底地形图（1：5万，1：25万，1：100万）采用统一基准纬线30°，非基本比例尺图以制图区域中纬为基准纬线。基准纬线取至整度或整分。

    墨卡托投影坐标系取零子午线或自定义原点经线(L0)与赤道交点的投影为原点，零子午线或自定义原点经线的投影为纵坐标X轴，赤道的投影为横坐标Y轴，构成墨卡托平面直角坐标系。

2、高斯-克吕格(Gauss-Kruger)投影

2.1 高斯-克吕格投影性质

    高斯-克吕格(Gauss-Kruger)投影简称“高斯投影”，又名"等角横切椭圆柱投影”，地球椭球面和平面间正形投影的一种。德国数
