临界导通模式下PFC特性分析

临界导通模式，即CRM模式时，PFC开关频率特性分析。

公式

此时有：
Ton：

Toff：

周期T：

开关频率fs：

输入电流峰值：

基本特性

随时间变化

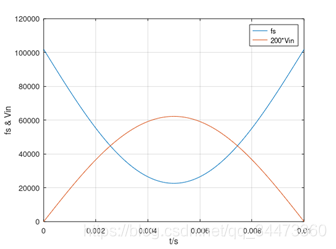

瞬时电压下开关频率变化曲线：

图中为直观显示，输入电压放大200倍。可以看出，在半个周期内，开关频率先减小，后增大。在输入电压过零附近开关频率最大，在输入电压最大时开关频率最小。

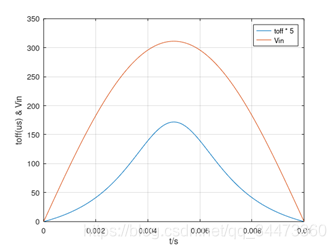

瞬时电压下toff变化曲线：

为直观显示，关断时间toff单位为us，且放大5倍。从图中可以看出，输入电压过零附近导通时间最小，t=pi/2时导通时间最大。

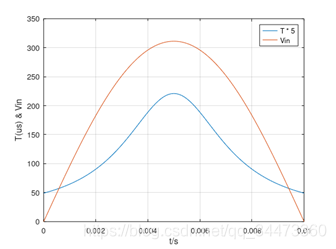

瞬时电压下周期变化曲线：

为直观显示，周期T单位为us，且放大5倍。从图中可以看出，输入电压过零时关断时间最小，t=pi/2时关断时间最大。

随功率变化

输入电压一定，，假设都在t=0.005，即pi/2处。不同功率下
开关频率：

从图中可以看出，随着功率的增加，开关频率是逐渐减小的。
导通时间：

从图中可以看出，随着功率的增加，导通时间线性增加。
关断时间：

从图中可以看出，随着功率的增加，关断时间线性增加。

随输入电压变化：

当保持功率不变，且在固定时间点t=0.005s时，PFC开关频率如下
开关频率：

从图中可以看出，随着输入电压的增加，开关频率先增大，后减小。
导通时间ton：

从图中可以看出，随着输入电压的增加，导通时间逐渐减小。
关断时间：

从图中可以看出，随着输入电压的增加，关断时间先增大，后减小。在输入电压峰值达到母线电压时，关断时间最大。实际上当输入电压峰值达到母线电压时，此时为不控整流。

代码

以上作图源码附上。（由于一些原因不能使用MATLAB，因此画图用的是octave，但是两者代码似乎是相通的）

开关频率与瞬时电压(时间)的关系
t = 0:0.0001:0.01;
Iin = 10;       % 输入电流有效值10A
Vin = 220;    % 输入电压有效值220V
Iinpeak = Iin * sqrt(2);    % 输入电流峰值
Vinpeak = Vin * sqrt(2);  % 输入电压峰值
Vo = 400;       % 母线电压
L = 108e-6;    % 电感
f = 50;           % 输入电压频率50Hz
w = 2 * pi * f;
ton = L * 2 * Iinpeak / Vinpeak;        % 导通时间
toff = L * 2 * Iinpeak * sin(w * t) ./ (Vo - Vinpeak * sin(w * t));     % 关断时间
T = ton + toff;     % 周期
f_switching = 1 ./ T;   % 开关频率
figure
##plot(t, T * 1e6)
##plot(t, f_switching)
plot(t, T* 1e6 * 5)
legend()
hold on
plot(t, Vinpeak * sin(w * t))
legend('T * 5', 'Vin')
xlabel('t/s')
ylabel('T(us) & Vin')
grid on


##开关频率与功率的关系
t = 0.005;
Vo = 400;       % 母线电压
L = 108e-6;    % 电感
f = 50;           % 输入电压频率50Hz
w = 2 * pi * f;
eta = 0.98;   % 效率
P = 0:100:3000; % 功率0~3000W
Vin = 220;    % 输入电压有效值220V
Iin = P ./ eta ./ Vin;
Iinpeak = Iin .* sqrt(2);    % 输入电流峰值
Vinpeak = Vin * sqrt(2);  % 输入电压峰值
ton = L * 2 * Iinpeak / Vinpeak;        % 导通时间
toff = L * 2 * Iinpeak * sin(w * t) ./ (Vo - Vinpeak * sin(w * t));     % 关断时间
T = ton + toff;     % 周期
f_switching = 1 ./ T;   % 开关频率

plot(P,f_switching/1000, 'r', 'LineWidth',1)
legend('P-f_switching')
xlabel('P/w')
ylabel('f_switching/kHz')

grid on
figure
plot(P,ton*1e6, 'r', 'LineWidth',1)
legend('P-ton')
xlabel('P/w')
ylabel('ton/us')
grid on

figure
plot(P,toff*1e6, 'r', 'LineWidth',1)
legend('P-toff')
xlabel('P/w')
ylabel('toff/us')
grid on


##开关频率与输入电压的关系
t = 0.005;
Vo = 400;       % 母线电压
L = 108e-6;    % 电感
f = 50;           % 输入电压频率50Hz
w = 2 * pi * f;
eta = 0.98;   % 效率
P = 3000; % 功率3000W
Vin = 110:5:290;    % 输入电压有效值220V
Iin = P ./ eta ./ Vin;
Iinpeak = Iin .* sqrt(2);    % 输入电流峰值
Vinpeak = Vin .* sqrt(2);  % 输入电压峰值
ton = L * 2 * Iinpeak ./ Vinpeak;        % 导通时间
toff = L * 2 * Iinpeak * sin(w * t) ./ (Vo - Vinpeak * sin(w * t));     % 关断时间
T = ton + toff;     % 周期
f_switching = 1 ./ T;   % 开关频率

plot(Vin,f_switching/1000, 'r', 'LineWidth',1)
legend('Vin-f_switching')
xlabel('Vin/V')
ylabel('f_switching/kHz')
grid on

figure
plot(Vin,ton*1e6, 'r', 'LineWidth',1)
legend('Vin-ton')
xlabel('Vin/V')
ylabel('ton/us')
grid on

figure
plot(Vin,toff*1e6, 'r', 'LineWidth',1)
legend('Vin-toff')
xlabel('Vin/V')
ylabel('toff/us')
grid on
