Altium designer 常用tips 小工具

1.部分丝印的调整可以参考一下步骤



在一些复杂的PCB，我们可以在选择丝印层后，按下Shift+S键，可以更清楚地看清丝印布局，效果如下所示。

2.批量设置元器件编号丝印位置

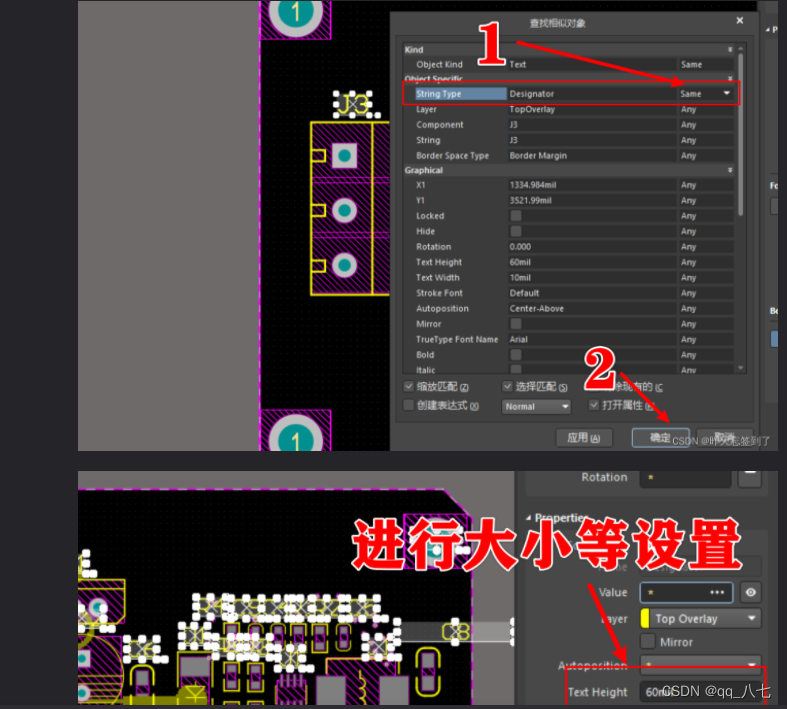

 3.批量设置元器件编号丝印大小

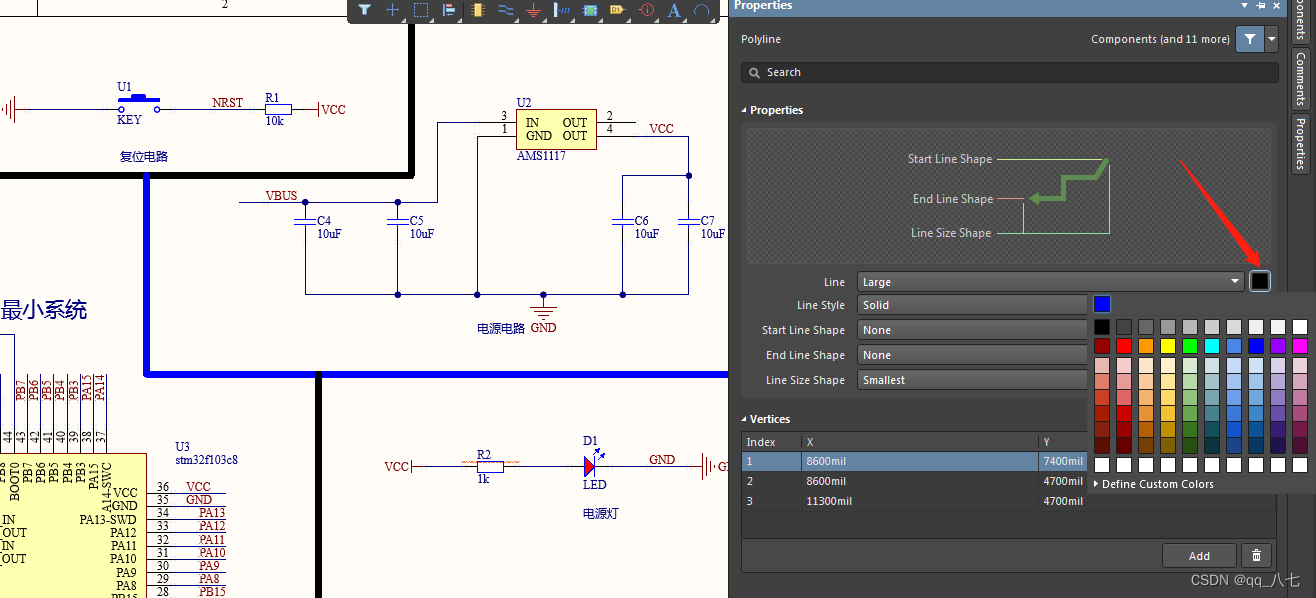

4.设置线颜色、宽度

5.解决Altium画pcb时出现Unknown Pin的情况

如果不行，继续第二部操作，点击设计->网络表->编辑网络，将网络全部删除，点击关闭，重新导入，即可完美解决。

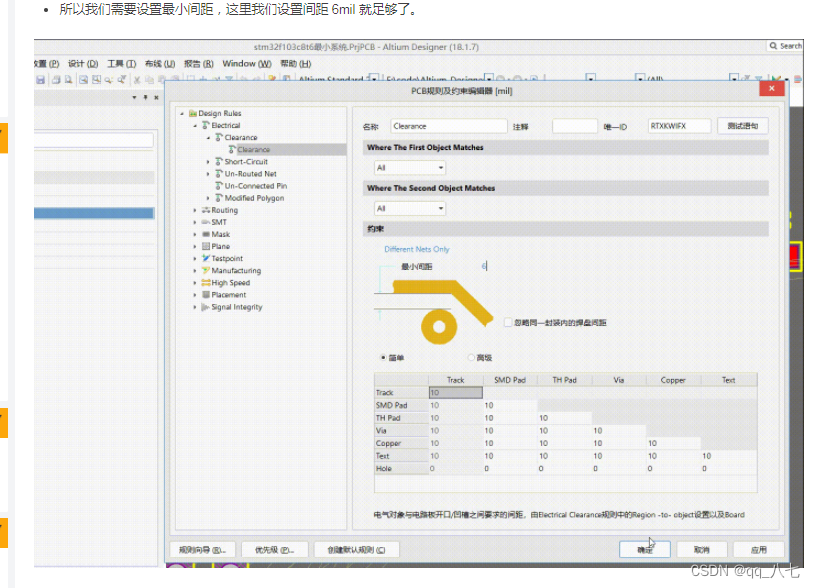

6.需要设置最小间距，这里我们设置间距 6mil 就足够了

7. 首先设置全局栅格为 5 mm，可以使用快捷键 shift + ctrl + G ，快速调出来。

8.这个板子的大小是 50 × 50 mm的，可以使用 ctrl + m 进行测距。

9. 设置线路的最大宽度（默认的线路最小值10mil，最大值10mil，这样就会造成无法更改线路的宽度，这里我将最大宽度设为100mil）。

说明：
① 绘线的时候，线的宽度应该尽可能的接近管脚的宽度，这里当设置线宽为 11 mil 时就足够了，再大就不行了，不能大于管脚的宽度；
② 线路的拐角要大于 90° ，不能是直角，更不能是锐角。

当在连接 5V 线路的时候，需要将线路设置为 30 mil，USB接口处的线路设为 16 mil ，线路约宽，承受的最大电流越大，但如果过宽就会占地方，所以适当就好。

使用快捷键 ctrl + H ，然后点击一条线路，可以选中与之连接的整条线路，是个不错的工具。

绘制填充区域，当多个线路连接在同一个引脚时就会造成拥堵，这给制作方面增加了极大的难度，这时，一个填充区域就可以解决，还能让顶层线路和底层线路相连通。

10.如果要使用底线连接到元件上，就必须使用过孔了

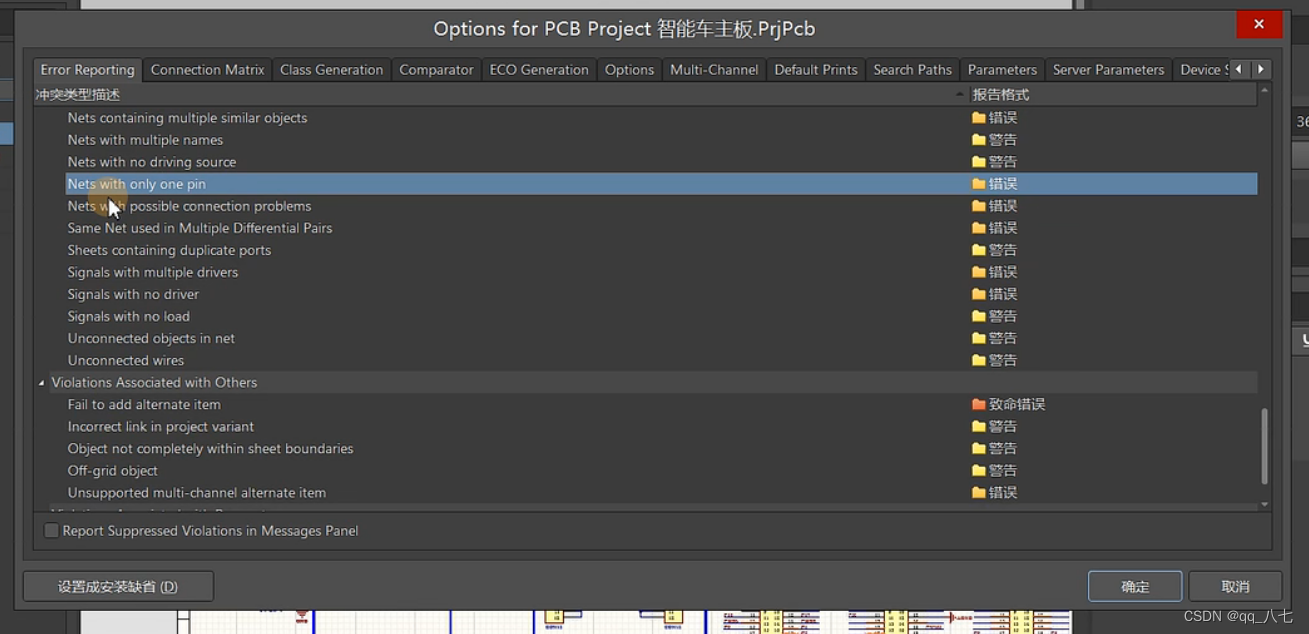

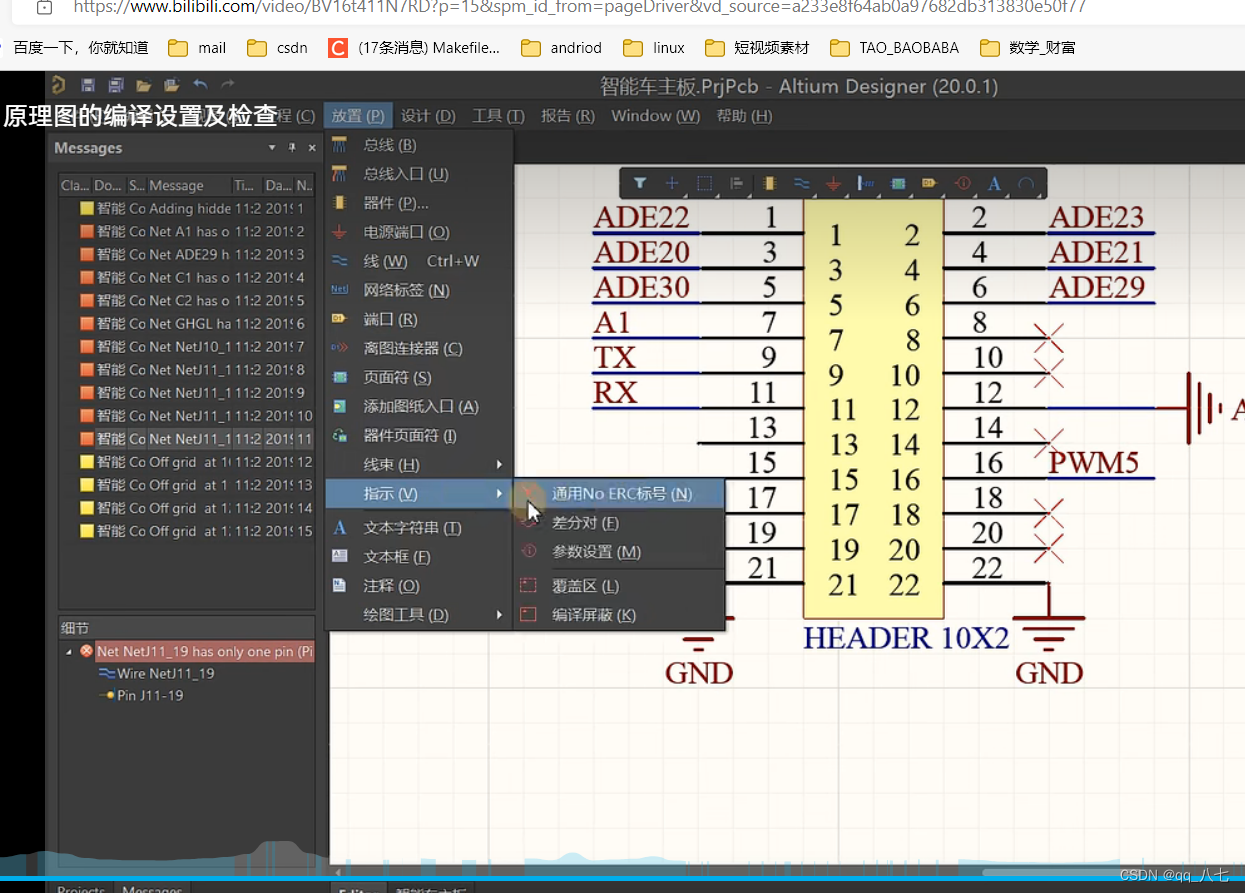

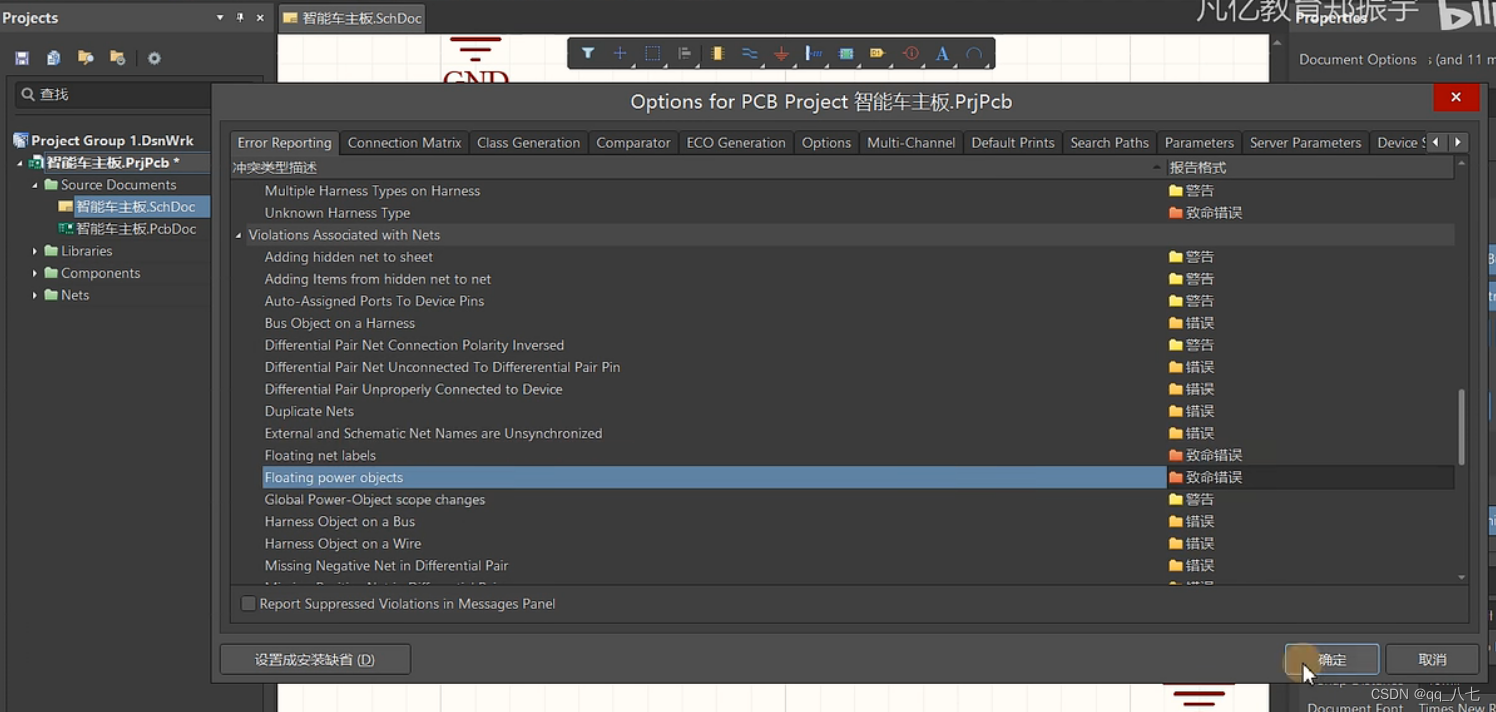

规则：

1. 重复标号

2.  悬壶

 3. 单个网络标号

未连接的无用信号

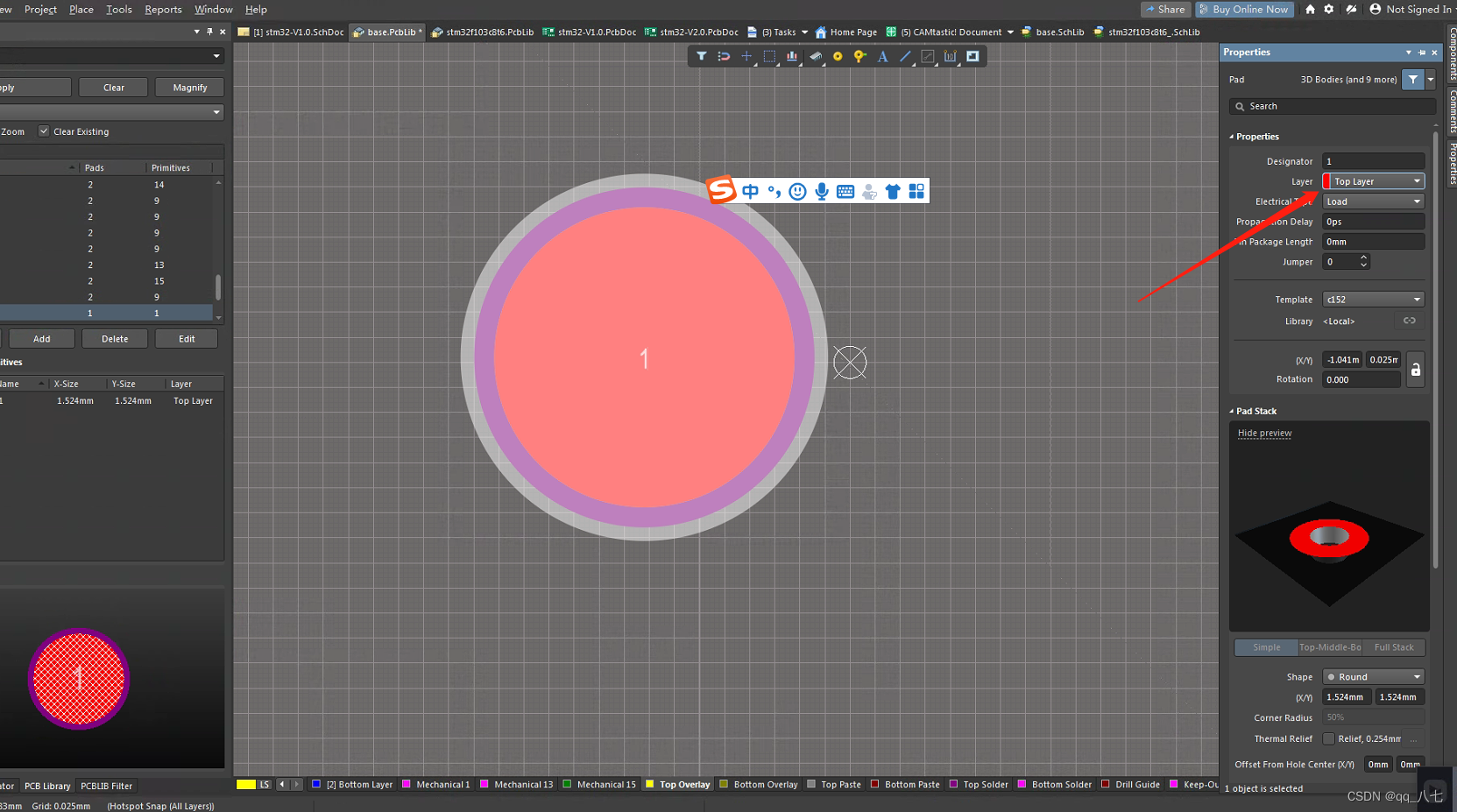

焊盘

smt：top layer

通孔 multi-layer

 pcb 遇到问题集锦
