ArcGIS Desktop使用入门（二）常用工具条——捕捉

系列文章目录

ArcGIS Desktop使用入门（一）软件初认识
ArcGIS Desktop使用入门（二）常用工具条——标准工具
ArcGIS Desktop使用入门（二）常用工具条——编辑器
ArcGIS Desktop使用入门（二）常用工具条——数据驱动页面
ArcGIS Desktop使用入门（二）常用工具条——基础工具
ArcGIS Desktop使用入门（二）常用工具条——布局工具
ArcGIS Desktop使用入门（二）常用工具条——绘图

---

---

前言

本期开始介绍ArcGIS Desktop的一些常用工具条，争取做到全面，后续会持续更新。
（工具条的添加方式均为ArcGIS Desktop软件界面顶部，鼠标右键，在工具条前勾选✔。）

---

一、本期工具条：捕捉

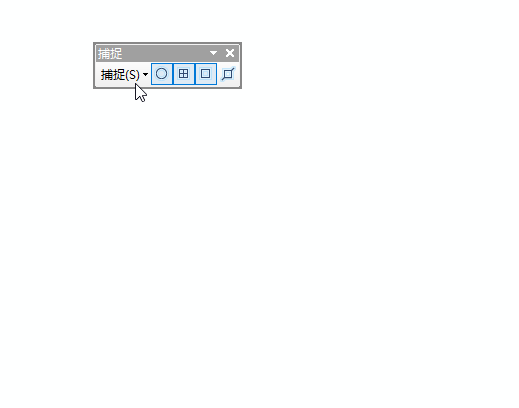

工具条名称：捕捉

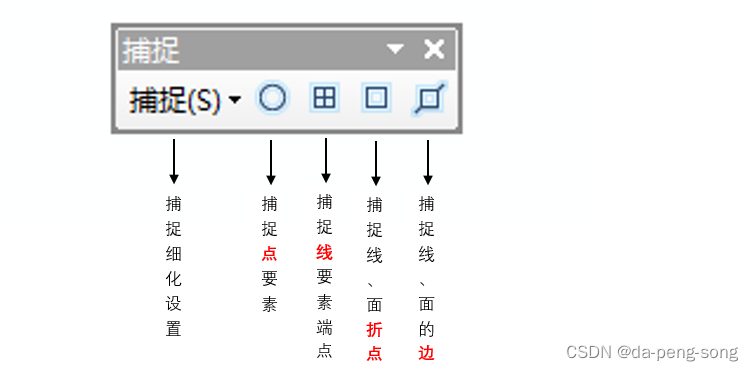

工具条样式：

综述：捕捉工具，是ArcGIS Desktop软件的基础工具之一，软件打开后默认开启 “使用捕捉” （工具条并未显示在页面中，还是需要手动添加摆放），是要素编辑过程中必不可少的工具，类似于CAD的捕捉工具，提高要素编辑的精确性。

二、功能简介（按照图标顺序介绍）

下面按照工具条上的图标顺序进行功能介绍，功能名称如果有快捷键放入括号内（），此外附上我的一些使用心得，如果不妥欢迎批评指正。

1.捕捉细化设置

（1）使用捕捉 （捕捉开关）

启用或禁用地图的捕捉。总开关，此设置会应用到所有的ArcMap会话。勾选✔启动，软件 默认 开启。

在进行编辑、地图配准以及使用以下工具时，使用捕捉：
测量、按多边形选择、按圆选择、按线选择。设置“捕捉>选项”对话框上的选项。

下面的各种捕捉设置，可以单独开启某一项，也可以同时开启多项，根据需要设置。

注意： 绘图工具条上的图形工具，不适用捕捉。《绘图工具》使用方法详见专栏文章。

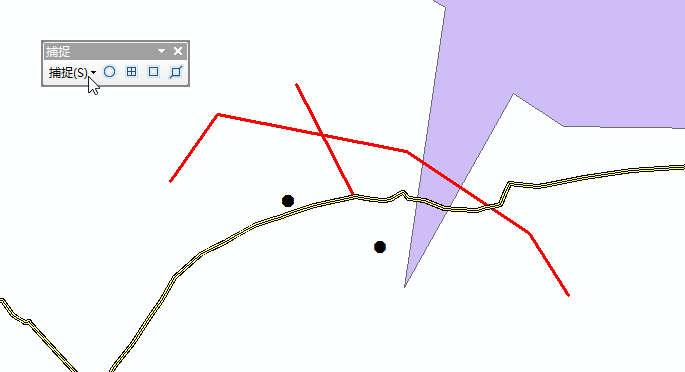

（2）交点捕捉

在进行编辑、地图配准以及使用以下工具时，捕捉两个或多个 线 或 面要素的 相交点：
测量、按多边形选择、按圆选择、按线选择。
此设置会应用到所有的ArcMap会话，演示如下：

注意： 尚未保存的草图，与已经保存的要素的交点，如果未开启 “（5）捕捉到草图”，不能捕捉（如演示图最后），需要完成草图形成要素后才有交点；如果开启了 “（5）捕捉到草图”，可以捕捉草地交点。

（3）中点捕捉

在进行编辑、地图配准以及使用以下工具时，捕捉两个或多个 线 或 面要素的 中点：
测量、按多边形选择、按圆选择、按线选择。
此设置会应用到所有的ArcMap会话，演示如下：

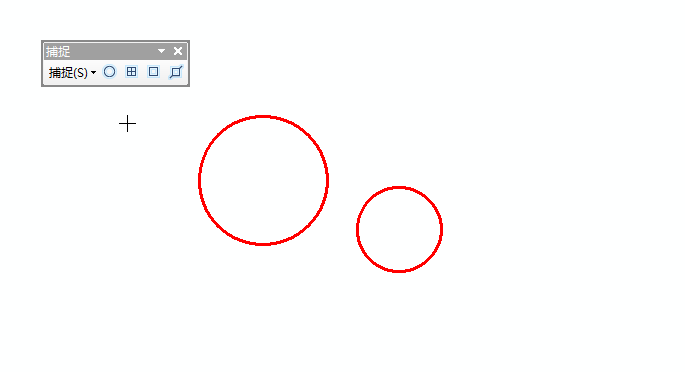

（4）切线（切线点）捕捉

在进行编辑、地图配准以及使用以下工具时，捕捉到曲线或曲面分段的 正切点：
测量、按多边形选择、按圆选择、按线选择。
此设置会应用到所有的ArcMap会话，演示如下：

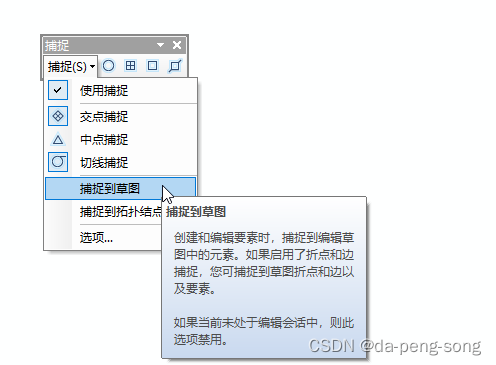

（5）捕捉到草图

创建和编辑要素时，捕捉到 编辑草图中的元素（折点、交点等）。勾选✔启动。
如果启用了 折点捕捉 和 边捕捉，可捕捉到 草图折点 和 边 ，以及要素。

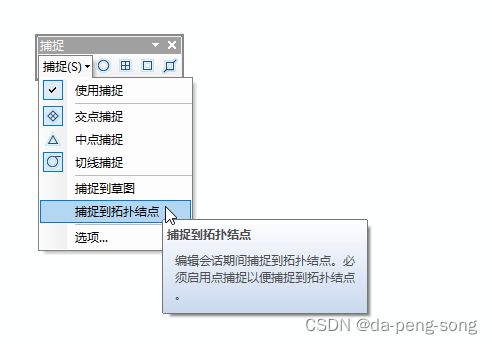

（6）捕捉到拓扑结点

编辑会话期间捕捉到 拓扑 结点。勾选✔启动。
注意： 必须启动 点捕捉 ，以便捕捉到拓扑结点。
必须 对要素图层建立 拓扑 ，才会激活该工具，否则禁用。拓扑工具 后续会介绍。

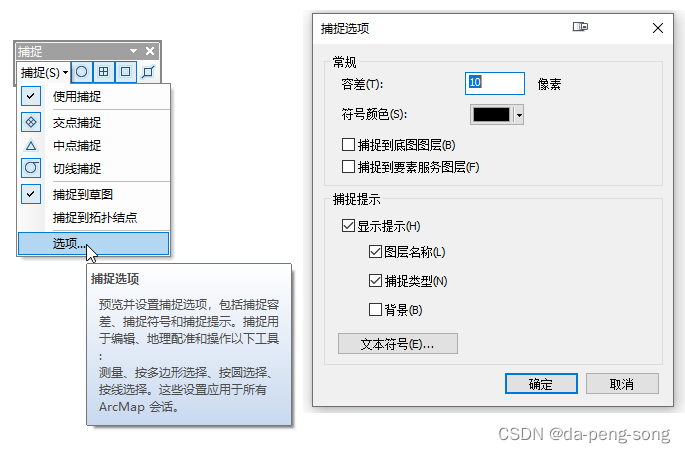

（7）捕捉选项

预览并设置 捕捉选项，包括捕捉容差 （重要），捕捉符号 ， 捕捉提示。
这些设置应用于所有ArcMap会话。
一般情况下，使用默认设置即可，有 特殊需要才会修改 默认选项。
注意： 偶尔修改默认选项之后，最好及时恢复，否则形成习惯，换一个电脑环境、或者重装软件会不适应，导致编辑错误。

2.捕捉 点要素

在进行编辑、地图配准以及使用以下工具时，捕捉到 点要素：
测量、按多边形选择、按圆选择、按线选择。
此设置会应用到所有的ArcMap会话，演示如下：

3.捕捉 线要素端点

在进行编辑、地图配准以及使用以下工具时，捕捉到 线要素 的起点 或 终点：
测量、按多边形选择、按圆选择、按线选择。
此设置会应用到所有的ArcMap会话，演示如下：

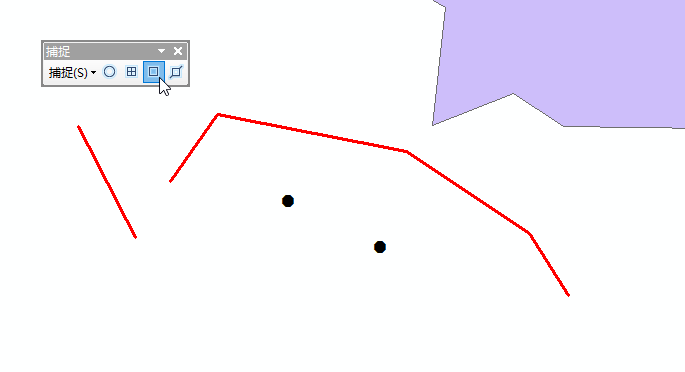

4.捕捉 线或面要素的 折点

在进行编辑、地图配准以及使用以下工具时，捕捉到 线或面 的折点：
测量、按多边形选择、按圆选择、按线选择。
此设置会应用到所有的ArcMap会话，演示如下：

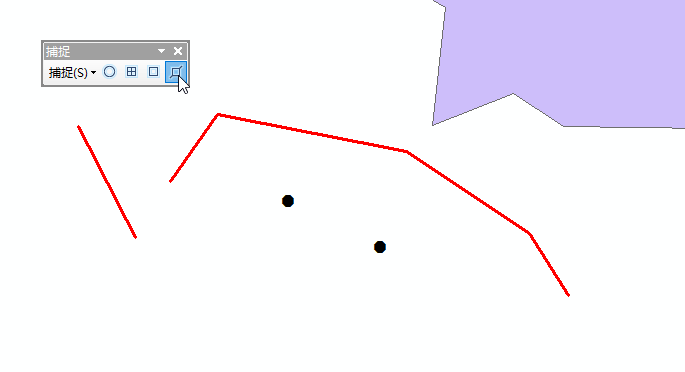

5.捕捉 线或面要素的 边

在进行编辑、地图配准以及使用以下工具时，捕捉到 线或面 的边界：
测量、按多边形选择、按圆选择、按线选择。
此设置会应用到所有的ArcMap会话，演示如下：

注意： 编辑线要素 或 面要素时，如果启动 捕捉到边，新要素与旧要素之间是无缝对接的，但是旧要素对应位置并没有相对应的点，这种情况在某些数据库质检规则中会认为有拓扑错误。
解决方法：可以手工在旧要素对应位置增加点，也可以使用 拓扑工具，自动增加点，这在后续会介绍。

总结

捕捉工具，是ArcGIS Desktop软件的基础工具条之一，软件启动时 默认 开启 捕捉，方便精确编辑要素节点，防止要素之间重叠压盖，预防拓扑错误。
