前言
本期开始介绍ArcGIS Desktop的一些常用工具条,争取做到全面,后续会持续更新。
(工具条的添加方式均为ArcGIS Desktop软件界面顶部,鼠标右键,在工具条前勾选✔。)
一、本期工具条:标准工具
工具条名称:标准工具

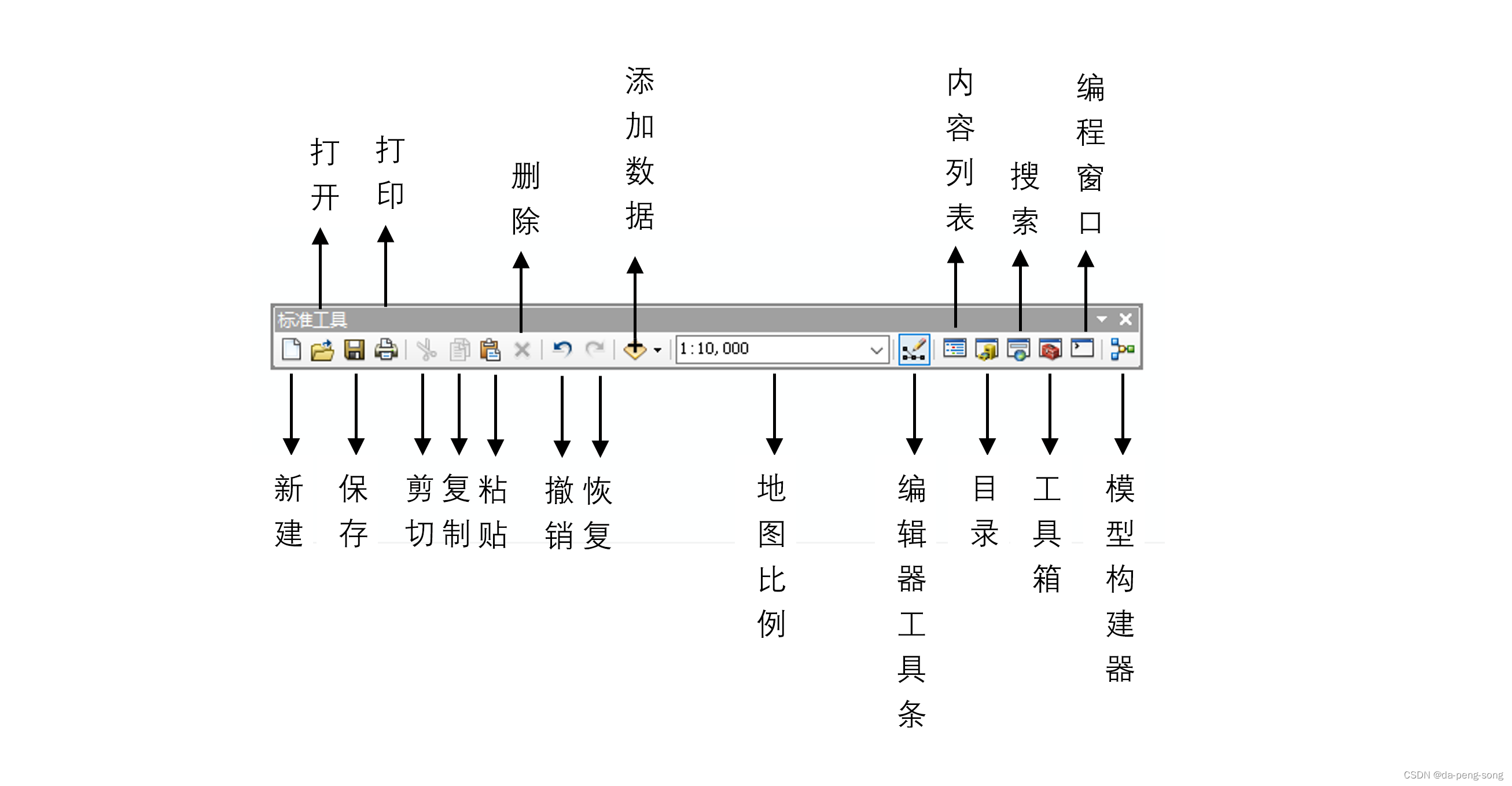

工具条样式:
综述:标准工具,是ArcGIS Desktop软件的基础工具之一,有针对MXD文档的一些常用功能,有软件界面常用窗口快捷方式等,软件界面打开后默认开启该工具,放在顶端菜单栏的下面。
二、功能简介(按照图标顺序介绍)
下面按照工具条上的图标顺序进行功能介绍,功能名称如果有快捷键放入括号内(),此外附上我的一些使用心得,如果不妥欢迎批评指正。

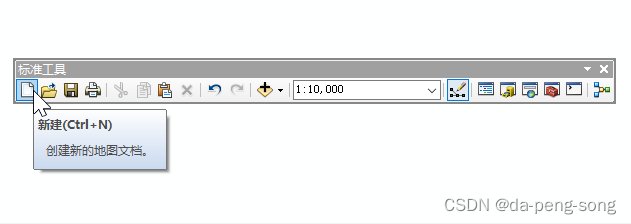

1.新建(Ctrl+N)

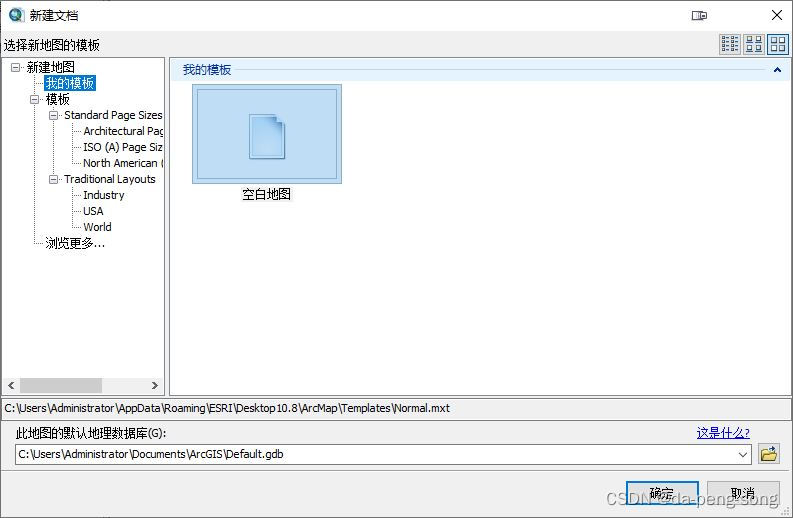

创建新的地图文档,一个空白的MXD文档。点击后会出现新建文档界面。如下:

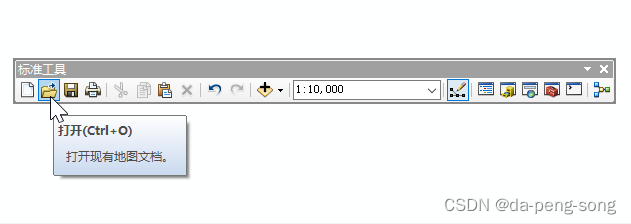

2.打开(Ctrl+O)

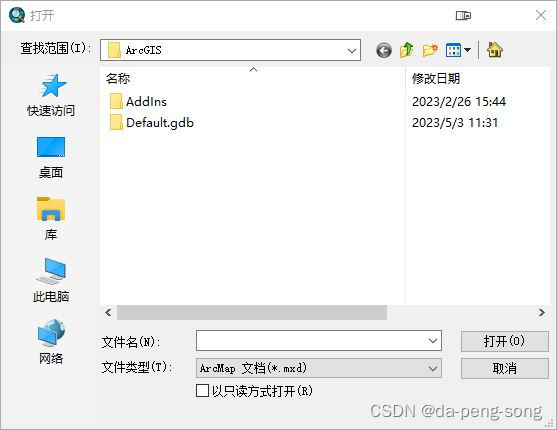

打开现有的地图文档。点击后会出现打开浏览界面,如下:

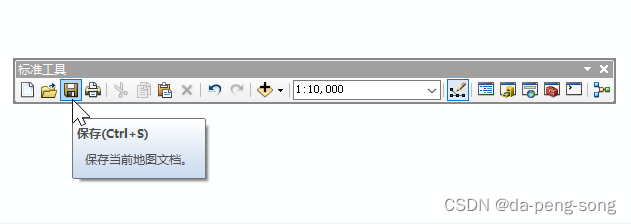

3.保存(Ctrl+S)
保存当前地图文档。

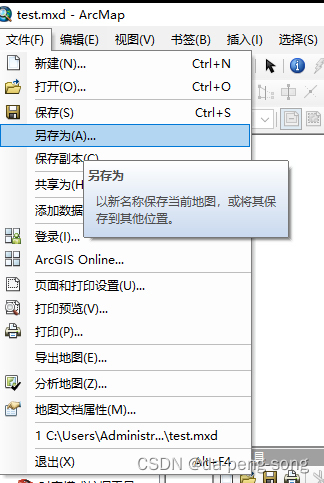

如果打开的是一个现有的MXD文件,那么点击“保存”会将文档的当前状态保存为最终状态,即会覆盖掉该MXD的初始状态,如果不想覆盖掉原始状态,应该“另存为”一个新MXD文件,如下:
如果打开的是桌面ArcGIS Desktop软件快捷方式,默认是Desktop新建了一个空白的MXD文档,当点击“保存”时,会打开“另存为”界面,即该新建文档尚未进行命名和保存过,需要选择路径首次保存。如下:
4.打印
打印当前地图文档。
点击“打印”后会出现打印设置窗口,打印是当前文档的布局视图的当前状态,如下:
**注意:**是当前状态,如果你对成果MXD文档有过操作,如移动过视图界面或者放大查看过图层要素,需要回退到MXD的初始打开状态再打印,或者直接不保存关闭文档再重新打开再打印,防止误操作导致布局视图位移。
5.剪切(Ctrl+X)、复制(Ctrl+C)、粘贴(Ctrl+V)、删除
剪切(Ctrl+X)
复制(Ctrl+C)
粘贴(Ctrl+V)
删除
在“数据视图”下,需要开启编辑器才能激活,用于对地图要素进行剪切、复制、粘贴、删除操作。
另外,这4个功能图标在“布局视图”界面直接激活的,用于编辑布局视图的要素,如标题、图例、比例尺、标注文字和引线等,如下:
6.撤销(U)、恢复(R)
撤销(U):撤销上一次操作;
恢复(R):恢复先前撤销的操作
**注意:**软件会将准备撤销或准备恢复的上一次动作,标注显示在“撤销(U)、恢复(R)”后面,如下:
上一次动作是在”数据视图“界面对某个图层移动了一个要素,则“撤销(U)“后面标注了该动作(最后一次的动作)的名称(显示标注方法:鼠标悬停在图标上)。
此外,这两个功能键,针对”数据视图“和”布局视图“的操作均有效,如下:
上一次动作是在”布局视图“界面对插入了一个指北针,则“撤销(U)“后面标注了该动作。
7.添加数据
点击图标右侧的下拉三角形”“后有三种添加数据方式:
添加数据:将新数据添加到地图的活动数据框中。提示:还可以将数据从”目录“窗口中拖动到地图中。
添加底图:从ArcGIS Online中选择底图。这些底图是地图服务,需要与其建立Internet连接才能绘制到您的地图上。
**注意:**此处添加底图要慎重,软件无国界,开发人员有国界,由于众所周知的原因,这里面的底图边界有可能不准确,正式场合慎用。
从ArcGIS Online添加数据:将ArcGIS Online的数据添加到地图中。弹出的对话框中仅显示可以图层形式添加到地图中的数据。登录ArcGIS Online以查看您上传的数据以及您所在组的数据。
此功能可以添加ArcGIS云端保存的数据。
8.地图比例
地图比例:显示和设置地图比例。
此处可以选择预设的整比例尺,选择比例尺后”数据视图“将缩放到该比例尺状态,如下:
自定义此列表:可以添加你常用的比例尺。
**注意:**如果数据框使用固定范围或比例,则禁用此选项。
9.编辑工具条
打开编辑器工具条以便可以编辑地图数据,开启编辑工具条,需要你移动工具条到自己习惯的位置放置。如下:
编辑工具条,各个图标功能后续会详细介绍。
10.内容列表、目录、搜索(Ctrl+F)、ArcToolbox工具箱、Python编辑窗口
内容列表
目录
搜索(Ctrl+F)
ArcToolbox工具箱
Python编辑窗口
此四个图标分别是打开:内容列表、目录、搜索(Ctrl+F)、ArcToolbox工具箱、Python编辑窗口的快捷方式。这些窗口一般情况下,在软件界面布局的时候都已经打开过了,偶尔软件崩溃找不到这些窗口时,可以点击快捷方式。
11.模型构建器
打开”模型构建器“窗口,以便可创建地图处理模型。可以同时打开多个模型构建器。如下:
模型构建器,可以将一些常用的数据操作流程,构建出一条自动(针对添加的数据处理,过程中无人为操作)或半自动(过程需要手动添加数据、目录等)流水线,方便经常使用。后续会有该功能介绍。
总结
标准工具,是ArcGIS Desktop软件的基础工具条之一,图标功能简单易懂,使用频繁。
